SICK HTF18 Bedienungsanleitung

OPERATING INSTRUCTION

HTF18(L)

Hybrid photoelectric sensors

BETRIEBSANLEITUNG

HTF18(L)

Hybrid-Lichtschranken

Beschriebenes Produkt

H18 – SureSense

HTF18

HTF18L

Hersteller

SICK AG

Erwin-Sick-Str. 1

79183 Waldkirch

Deutschland

Fertigungsstandort

SICK Inc.

55438 Minneapolis, MN

USA

Rechtliche Hinweise

Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben

bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks

ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes

zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche

schriftliche Zustimmung der Firma SICK AG ist untersagt.

Die in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Inhaber.

Originaldokument

Dieses Dokument ist ein Originaldokument der SICK AG.

BETRIEBSANLEITUNG

8017858.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HTF18(L) 3

Irrtümer und Änderungen vorbehalten

Inhalt

1.1 Zu diesem Dokument.............................................................. 5

1.2 Zu Ihrer Sicherheit................................................................... 5

1.3 Bestimmungsgemäße Verwendung........................................ 6

1.4 Produktbeschreibung.............................................................. 7

1.5 Betriebs- und Statusanzeigen................................................. 7

1.6 Montage................................................................................... 7

1.7 Elektrische Installation............................................................ 7

1.8 Inbetriebnahme....................................................................... 18

1.9 Störungsbehebung.................................................................. 22

1.10 Demontage und Entsorgung................................................... 22

1.11 Wartung.................................................................................... 23

1.12 Technische Daten.................................................................... 24

1.13 Anhang..................................................................................... 28

BETRIEBSANLEITUNG

4B E T R I E B S A N L E I T U N G | HTF18(L) 8017858.1HW2/2022-11-14 | SICK

Irrtümer und Änderungen vorbehalten

1.1 Zu diesem Dokument

1.1.1 Weiterführende Informationen

Die Produktseite mit weiterführenden Informationen finden Sie unter der SICK ProductID

unter: pid.sick.com/{P/N}.

P/N entspricht der Artikelnummer des Produkts.

Folgende Informationen sind produktabhängig verfügbar:

•Datenblätter

•Dieses Dokument in allen verfügbaren Sprachversionen

•CAD-Daten und Maßzeichnungen

•Zertifikate (z.B. Konformitätserklärung)

•Weitere Publikationen

•Software

•Zubehör

1.1.2 Symbole und Dokumentkonventionen

Warnhinweise und andere Hinweise

GEFAHR

Weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren

Verletzungen führt, wenn sie nicht vermieden wird.

WARNUNG

Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren

Verletzungen führen kann, wenn sie nicht vermieden wird.

VORSICHT

Weist auf eine möglicherweise gefährliche Situation hin, die zu mittelschweren oder

leichten Verletzungen führen kann, wenn sie nicht vermieden wird.

WICHTIG

Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen

kann, wenn sie nicht vermieden wird.

HINWEIS

Hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und

störungsfreien Betrieb hervor.

Handlungsanleitung

►Der Pfeil kennzeichnet eine Handlungsanleitung.

1. Eine Abfolge von Handlungsanleitungen ist nummeriert.

2. Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen.

✓Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung.

1.2 Zu Ihrer Sicherheit

1.2.1 Allgemeine Sicherheitshinweise

Der Anschluss, die Montage und die Konfiguration des Produkts dürfen

nur von geschultem Fachpersonal vorgenommen werden.

BETRIEBSANLEITUNG

8017858.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HTF18(L) 5

Irrtümer und Änderungen vorbehalten

2006/42/EC

SAFETY

Bei diesem Produkt handelt es sich um kein sicherheitsgerichtetes Bauteil

im Sinne der EU-Maschinenrichtlinie.

Installieren Sie das Produkt nicht an Orten, die direkter UV-Strahlung

(Sonnenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind.

Das Produkt ist ausreichend vor Feuchtigkeit und Verschmutzung zu

schützen.

Laserhinweise

HTF18L:

VORSICHT

Eingriffe, Manipulation oder eine unsachgemäße Verwendung kann zu gefährlicher

Exposition gegenüber Laserstrahlung führen.

Die emittierte Lichtstrahlung darf nicht mithilfe zusätzlicher optischer Geräte fokussiert

werden.

LASER

Abbildung 1: Laserklasse 1

Dieses Gerät entspricht folgenden Normen:

•EN/IEC 60825-1:2014

•21 CFR 1040.10 und 1040.11 mit Ausnahme von Abweichungen nach Laserhin‐

weis No. 56 vom 08.05.2019.

Der Laser ist augensicher.

Die Laserkennzeichnung befindet sich auf dem Gehäuseaufdruck auf dem Sensor.

1.3 Bestimmungsgemäße Verwendung

Die HTF18 ist eine optoelektronische Lichtschranke (im Folgenden als „Lichtschranke“

bezeichnet) zur optischen, berührungslosen Detektion von Objekten, Tieren und Perso‐

nen. Wird das Produkt für einen anderen Zweck verwendet oder in irgendeiner Weise

verändert, erlöschen sämtliche Gewährleistungsansprüche gegenüber der SICKAG.

Die HTF18L ist eine optoelektronische Lichtschranke (im Folgenden als „Lichtschranke“

bezeichnet) zur optischen, berührungslosen Detektion von Objekten. Wird das Produkt

für einen anderen Zweck verwendet oder in irgendeiner Weise verändert, erlöschen

sämtliche Gewährleistungsansprüche gegenüber der SICKAG.

Reflexions-Lichttaster mit Vordergrundausblendung.

BETRIEBSANLEITUNG

6B E T R I E B S A N L E I T U N G | HTF18(L) 8017858.1HW2/2022-11-14 | SICK

Irrtümer und Änderungen vorbehalten

1.4 Produktbeschreibung

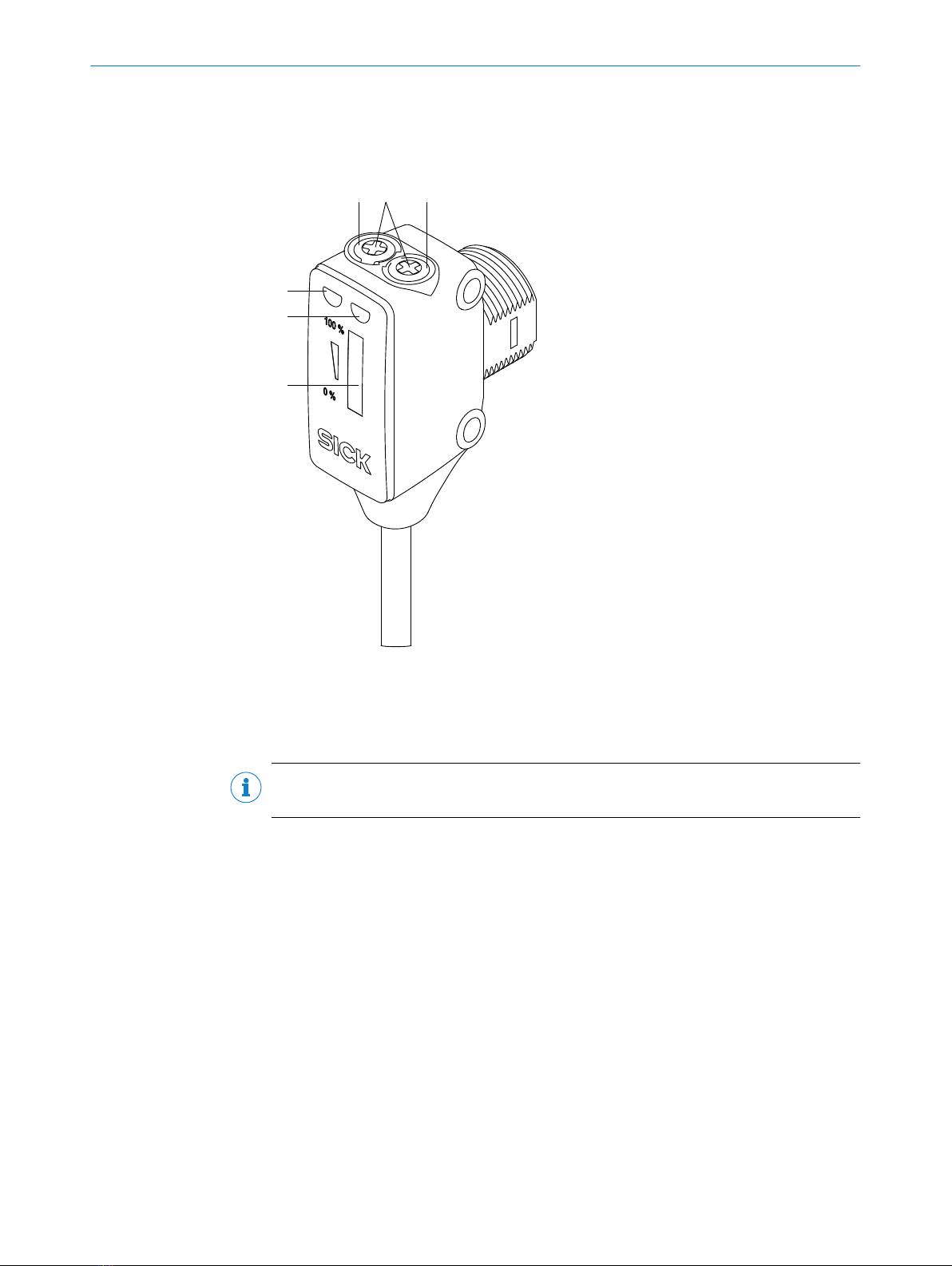

1.5 Betriebs- und Statusanzeigen

2 3

1Potentiometereinstellung (wenn

durch die Modellkonfiguration aus‐

gewählt) oder LEDs

2Grüne LED: Versorgungsspannung

aktiv (mit IO-Link, blinkt bei aktiver

IO-Link-Kommunikation)

3Gelbe LED: Status Lichtempfang

(mit IO-Link, bei aktivem Teach-in-

Modus)

4Anzeige der Signalstärke (wenn

durch die Modellkonfiguration aus‐

gewählt)

1.6 Montage

Die Lichtschranke unter Verwendung eines geeigneten Befestigungswinkels montieren

(siehe die SICK Zubehörpalette).

HINWEIS

Beachten Sie das maximal zulässige Anzugsdrehmoment von 0,56Nm.

1.7 Elektrische Installation

Betrieb im I/O-Modus:

Anschluss der Sensoren muss spannungsfrei (UV = 0V) erfolgen. Je nach Anschlussart

sind die folgenden Informationen zu beachten:

– Steckeranschluss: Anschlussbelegung

– Leitung: Aderfarbe

Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung (UV

>0V) anlegen bzw. einschalten.

Die grüne Anzeige-LED an der Oberseite der Lichtschranke leuchtet auf.

Betrieb im IO-Link-Modus: Das Gerät an einen geeigneten IO-Link Master anschließen

und mittels IODD/Funktionsbaustein in den Master oder die Steuerung integrieren. Die

grüne LED am Sensor blinkt. IODD und Funktionsbaustein können auf www.sick.com

unter der Artikelnummer heruntergeladen werden.

Erläuterung der in Tabelle1 bis3 verwendeten Anschlussterminologie:

BETRIEBSANLEITUNG

8017858.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HTF18(L) 7

Irrtümer und Änderungen vorbehalten

BN = braun

WH = weiß

BU = blau

BK = schwarz

n. c. = unbeschaltet

Q1 = Schaltausgang1/IO-Link-Kommunikation

Q2 = Schaltausgang2

L+ = Versorgungsspannung (Uv)

L1 = AC-Versorgungsspannung

M = Bezugserde

N = AC-Bezugserde

Test = Testeingang

L.ON = Hellschaltung

D.ON = Dunkelschaltung

HINWEIS

Die Lichtschrankenausgänge sind möglicherweise mit einer einstellbaren EIN- oder

AUS-Verzögerung ausgestattet. Dies wird durch die Modellkonfiguration angegeben

(Hx18-xxxxx_).

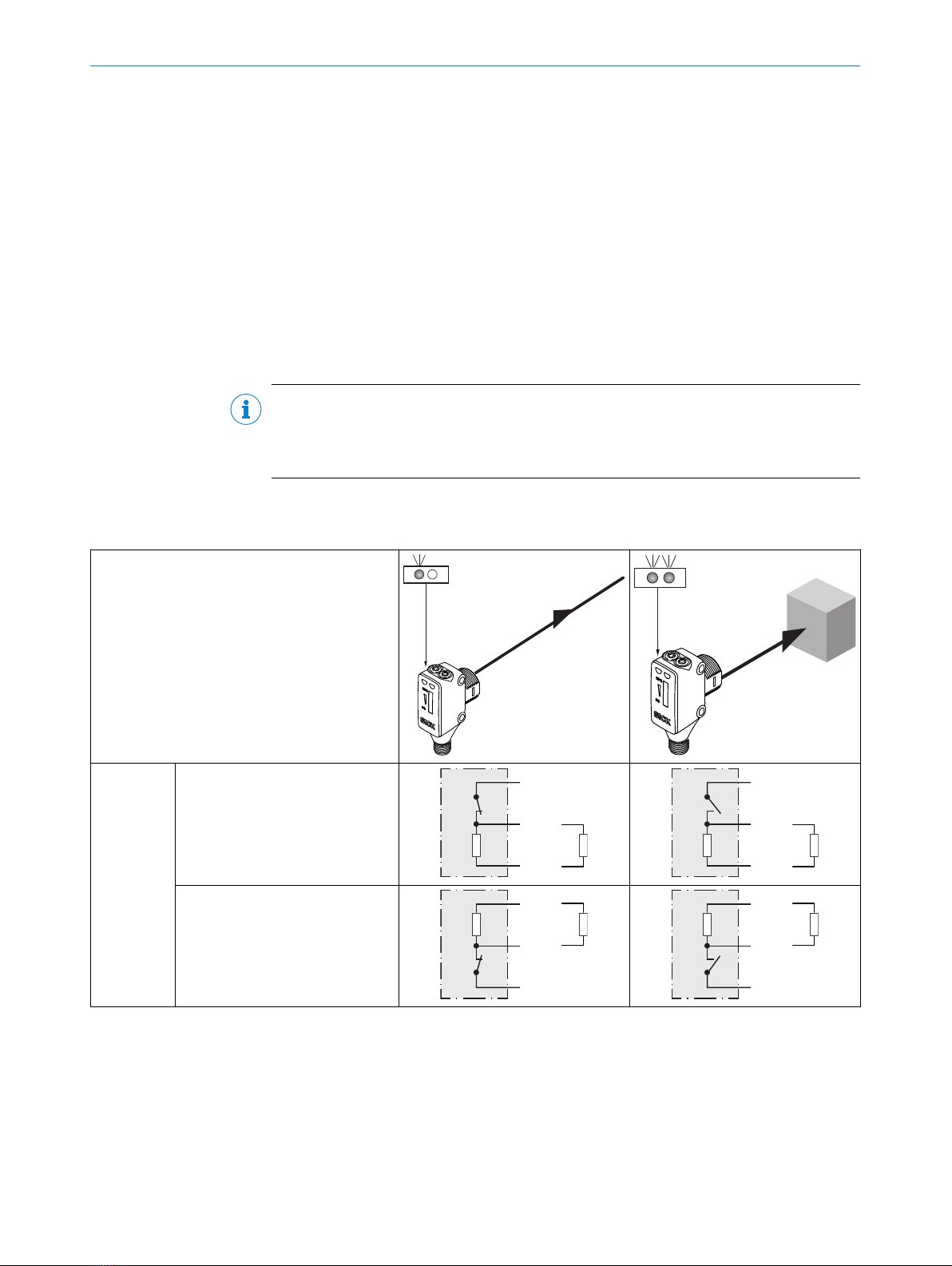

1.7.1 DC-Ausgangsfunktion

Tabelle 1: Ausgangsfunktion

HTX18-_xxxxx

-Axxxxx

Q1 = D.ON, PNP (≤100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

Q2 = D.ON, NPN (≤100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

BETRIEBSANLEITUNG

8B E T R I E B S A N L E I T U N G | HTF18(L) 8017858.1HW2/2022-11-14 | SICK

Irrtümer und Änderungen vorbehalten

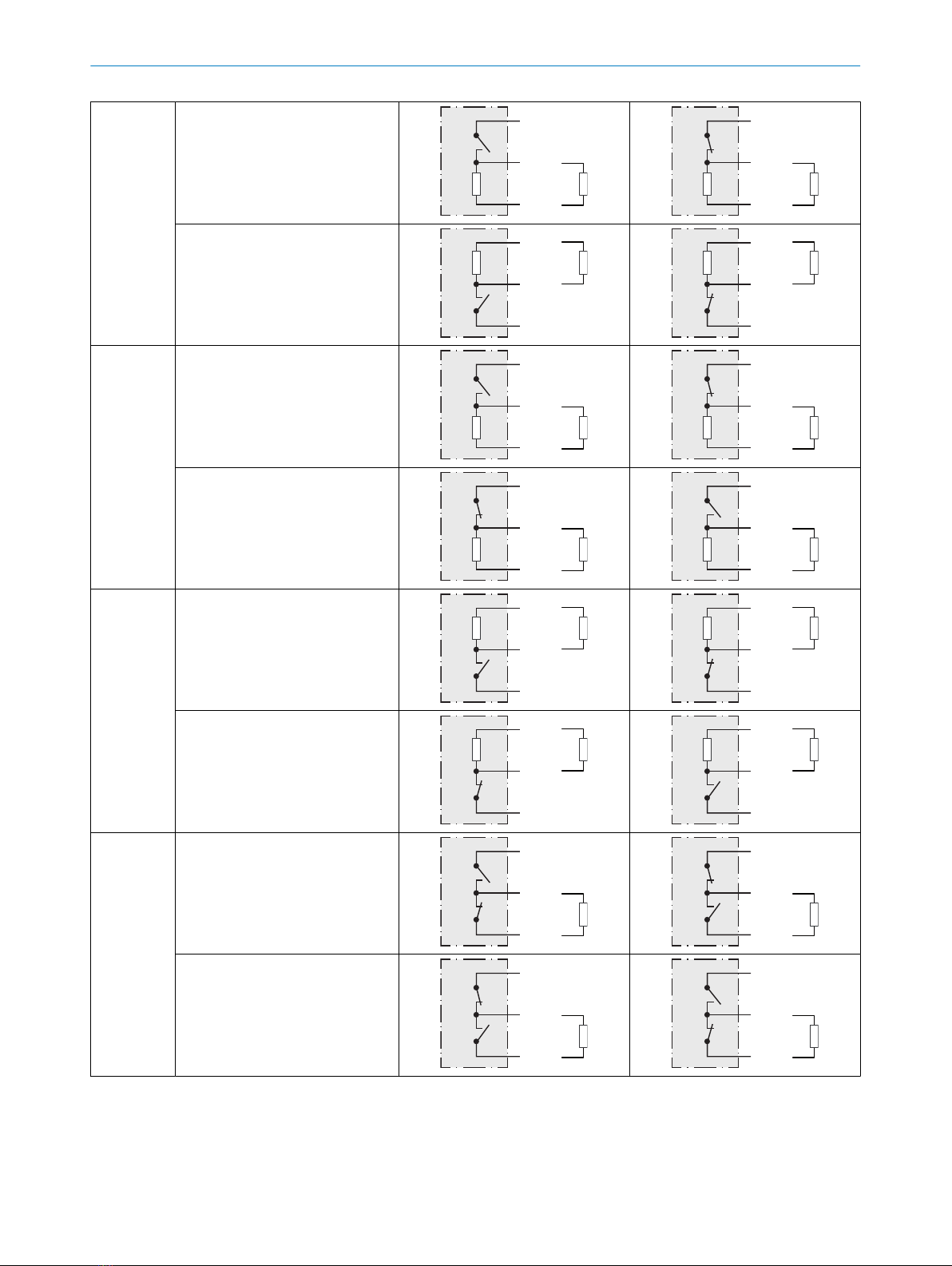

-Bxxxxx

Q1 = L.ON, PNP (≤100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

Q2 = L.ON, NPN (≤100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

-Pxxxxx

Q1 = L.ON, PNP (≤100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

Q2 = D.ON, PNP (≤100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

-Nxxxxx

Q1 = L.ON, NPN (≤100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

Q2 = D.ON, NPN (≤100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

-Fxxxxx1

Q1 = L.ON, PNP (≤100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

Q2 = D.ON, PNP (≤100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

BETRIEBSANLEITUNG

8017858.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HTF18(L) 9

Irrtümer und Änderungen vorbehalten

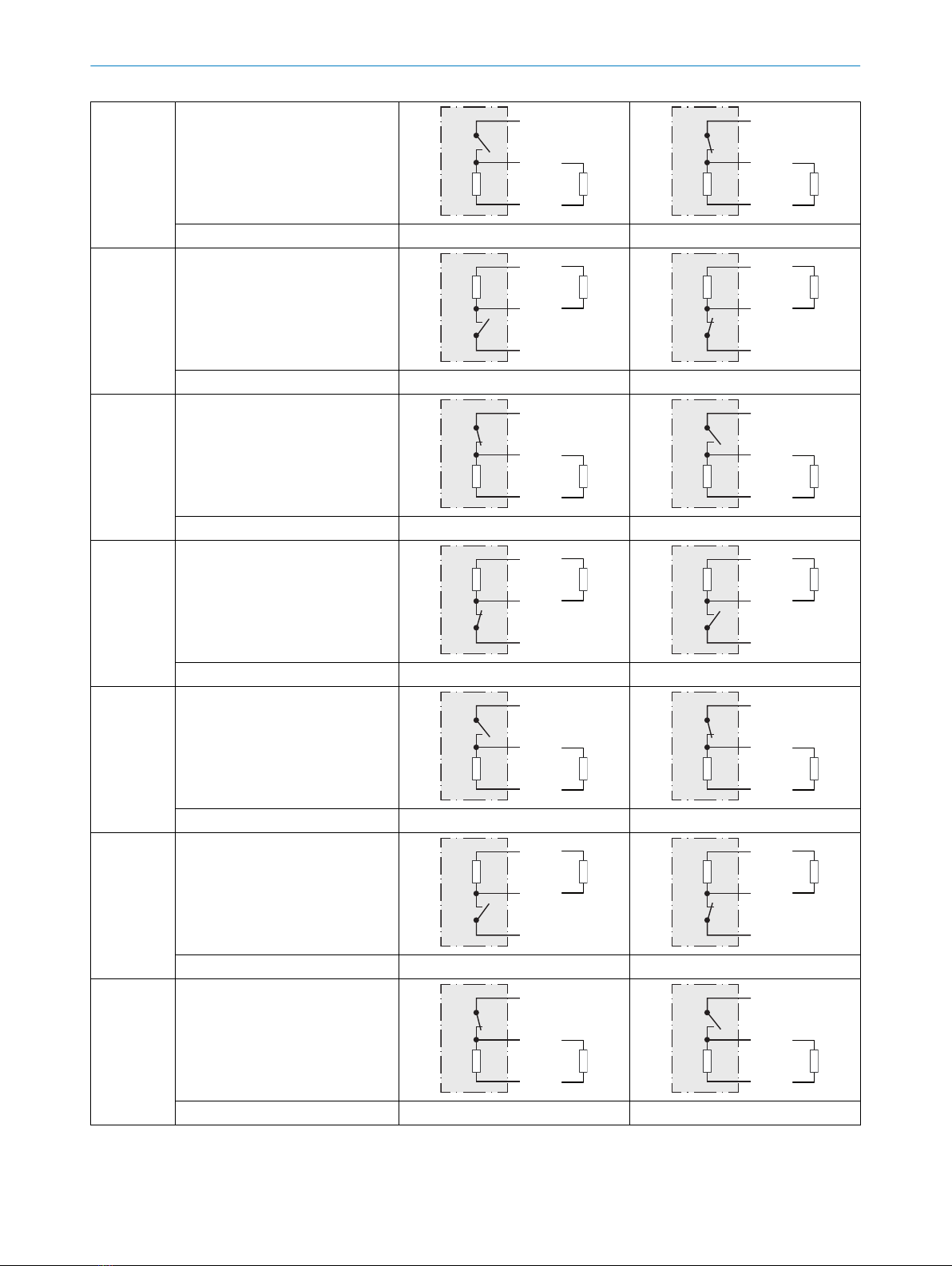

-Vxxxxx Q1 = L.ON, PNP (≤100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

Q2 = Health, PNP (≤100mA) siehe Tabelle 2, Seite 12 siehe Tabelle 2, Seite 12

-Wxxxxx Q1 = L.ON, NPN (≤100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

Q2 = Health, NPN (≤100mA) siehe Tabelle 2, Seite 12 siehe Tabelle 2, Seite 12

-Xxxxxx Q1 = D.ON, PNP (≤100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

Q2 = Health, PNP (≤100mA) siehe Tabelle 2, Seite 12 siehe Tabelle 2, Seite 12

-Yxxxxx Q1 = D.ON, NPN (≤100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

Q2 = Health, NPN (≤100mA) siehe Tabelle 2, Seite 12 siehe Tabelle 2, Seite 12

-Gxxxxx Q1 = L.ON, PNP (≤100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

Q2 = Alarm, PNP (≤100mA) siehe Tabelle 2, Seite 12 siehe Tabelle 2, Seite 12

-Hxxxxx Q1 = L.ON, NPN (≤100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

Q2 = Alarm, NPN (≤100mA) siehe Tabelle 2, Seite 12 siehe Tabelle 2, Seite 12

-Jxxxxx Q1 = D.ON, PNP (≤100mA)

+ (L+)

‒ (M)

Load

+ (L+)

‒ (M)

Load

Q2 = Alarm, PNP (≤100mA) siehe Tabelle 2, Seite 12 siehe Tabelle 2, Seite 12

BETRIEBSANLEITUNG

10 B E T R I E B S A N L E I T U N G | HTF18(L) 8017858.1HW2/2022-11-14 | SICK

Irrtümer und Änderungen vorbehalten

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere SICK Messgerät Handbücher

SICK

SICK FLOWSIC600-XT Bedienungsanleitung

SICK

SICK GM35 Bedienungsanleitung

SICK

SICK MLG-2 Prime Bedienungsanleitung

SICK

SICK FFU Bedienungsanleitung

SICK

SICK DL100 Pro Bedienungsanleitung

SICK

SICK WebChecker MLG-2 Bedienungsanleitung

SICK

SICK MLG-2 Pro Bedienungsanleitung

SICK

SICK GRL18V Bedienungsanleitung

SICK

SICK InspectorP61x Bedienungsanleitung

SICK

SICK Mounting kit 2 Bedienungsanleitung

SICK

SICK KTX-WP92142252ZZZZ Bedienungsanleitung

SICK

SICK GM700 Bedienungsanleitung

SICK

SICK VMS4100 Bedienungsanleitung

SICK

SICK LFP CUBIC Bedienungsanleitung

SICK

SICK FLOWSIC200 Bedienungsanleitung

SICK

SICK WSE16 Series Bedienungsanleitung

SICK

SICK GM700 Bedienungsanleitung

SICK

SICK DUSTHUNTER SP100 Ex-2K Bedienungsanleitung

SICK

SICK InspectorP Rack Fine Positioning Bedienungsanleitung

SICK

SICK UE 4100 Bedienungsanleitung

SICK

SICK WTB4S-3 Bedienungsanleitung

SICK

SICK GM901 Bedienungsanleitung

SICK

SICK GM32-Ex Bedienungsanleitung

SICK

SICK SIM1004 Bedienungsanleitung

Beliebte Messgerät Handbücher anderer Marken

Suaoki

Suaoki D40 Bedienungsanleitung

Elster

Elster BK-G1.6 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Deltabar FMD71 Handbuch

Duratool

Duratool D03128 Bedienungsanleitung

Vega

Vega VEGAPULS 65 Bedienungsanleitung

Tonghui

Tonghui TH2618B Bedienungsanleitung

Tenmars

Tenmars TM-801 Bedienungsanleitung

MSR

MSR 145 Bedienungsanleitung

TPS

TPS WP-82 Bedienungsanleitung

ELMETRON

ELMETRON CP-511 Bedienungsanleitung

PCB Piezotronics

PCB Piezotronics 003C30 Bedienungsanleitung

Tenma

Tenma 72-10465 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Proline Promag 50 Technische Daten

Siemens

Siemens SITRANS F Coriolis FCT030 Stücklistenhandbuch

KLINGER

KLINGER CMF V Series Bedienungsanleitung

EXFO

EXFO FTB-2 Bedienungs- und Wartungshandbuch

Keysight

Keysight M8290A Bedienungsanleitung

ADTEK

ADTEK MW-5 Bedienungsanleitung
