OUTDOOR WALL SCONCE
LÁMPARA DE PARED PARA EXTERIORES
SKU: 944724
REVISED:04/22/2022
CODES: PHEL5300, PHEL5301, SHEL5300, SHEL5301
GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are
unfres. Signature
Hardware accepts no liability for any damage to the
property, the product or for personal injury during
installation. Observe all local electrical building codes.
Unpack and inspect the product for shipping damage.
If any damage is found, contact our Customer
Relations team via live chat at www.signaturehard-
ware.com or by emailing support@signaturehard-
ware.com.
Ensure that you have gathered all the required
materials that are needed for the installation.
AVANT DE COMMENCER
Nous vous recommandons de consulter un professionnel
si vous n’avez pas d’expérience dans l’installation d’appar-
eils de plomberie. Signature Hardware décline toute
responsabilité pour tout dommage à la propriété, au
produit ou pourles blessures corporelles lors de l'installa-
tion. Respectez tous les codes de construction
électriques locaux.
Déballez et inspectez le produit pourvérifier qu’il n’a pas
été endommagé pendant le transport. Si un dommage
est constaté, communiquez avec notre équipe des
relations avec la clientèle au www.signaturehardware.com
ou par mailsupport@signaturehardware.com.
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no acepta ninguna responsabilidad por
cualquier daño a la propiedad, el producto o porlesiones
personales durante la instalación. Respete todos los
códigos eléctricos de construcción locales.
Desempaque e inspeccione el producto para determinar
si tiene daños por el envío. Si tiene daños, comuníquese
con nuestro equipo de Relaciones con el Cliente por chat
en directo en www.signaturehardware.com o porcorreo
electrónico a support@signaturehardware.com.
CÓMO COMENZAR
Asegúrese de haberreunido todos los materiales
necesarios para la instalación.
PREMIERS PAS
Assurez-vous d’avoirréuni tout le matériel nécessaire
à l’installation.
ADDITIONAL QUESTIONS?
Still need help? Check out our Help Center at
www.signaturehardware.com for product and
warranty information, or contact us through live
chat or by emailing support@signaturehard-
ware.com.
¿MÁS PREGUNTAS?
Todavía necesita ayuda. Consulte nuestro Centro de
Ayuda en www.signaturehardware.com para obtener
información de productos y garantías o comuníquese
con nosotros por chat directo o enviando un correo
electrónico a support@signaturehardware.com.
D’AUTRES QUESTIONS?
Si vous avez encore besoin de l’ aide. Veuillez consult-
ez notre centre d'aide à l'adresse www.signaturehard-
ware.com pour obtenirdes informations sur les
produits et la garantie ouveuillez nous contacterpar
clavardage en direct ou parcourriel à l'adresse
support@signaturehardware.com.
21.855.715.1800
TOOLS AND MATERIALS:
OUTILS ET MATÉRIEL:
HERRAMIENTAS Y MATERIALES:
WARNING: Be sure the electricity to the wires you are
working on is shut oeither the fuse is removed or the
circuit breaker is shut oYou don't need special tools
tre. Be sure to follow the steps in the
order given. Under no circumstancre
be hung on house electrical wires, nor should a swag
re be installed on a ceiling which contains a
radiant type heating system. Read instructions
carefully, if you are unclear as to how to proceed,
c
ATTENTION: Assurez-v r
lesquels vous travaillez sont hors tension, soit en ouvrant
le fusible qui leur correspond, soit en coupant le
disjoncteurg é n é ral. L'installation de ce luminaire ne
nécessite aucun outil spécialisé. Veillez à bien suivre les
étapes dans l'ordre indiqu é . Ne suspendez jamais un
luminaire par s. N'installez jamais un
luminaire de style chandelierà un plafond possédant un
système de chau age de type radiant. Lisez
attentivement les instructions. Si vous ne savez pas
exactement comment proc é der, consultez un é
ADVERTENCIA: Aseg ú rese de cortar el suministro de
energía a los cables con los que est á trabajando, ya sea
quitando el fusible o cortando el disyuntor. No requiere de
herramientas especiales para instalar este accesorio.
Asegúrese de seguir los pasos en el orden en el que se
dan. Bajo ninguna circunstancia debe de colgarse un
accesorio de los cables de electricidad dom é sticos, ni
tampoco un accesorio tipo bot ín que se va a instalar en
un techo que contenga un sistema de calefacci ó n por
radiaci ó n. Lea cuidadosamente las instrucciones. Si no
tiene claro c ó mo va el proceso, consulte a un electricista
c cado.
FOR YOUR SAFETY
POUR VOTRE SÉCURITÉ
PARA SU SEGURIDAD

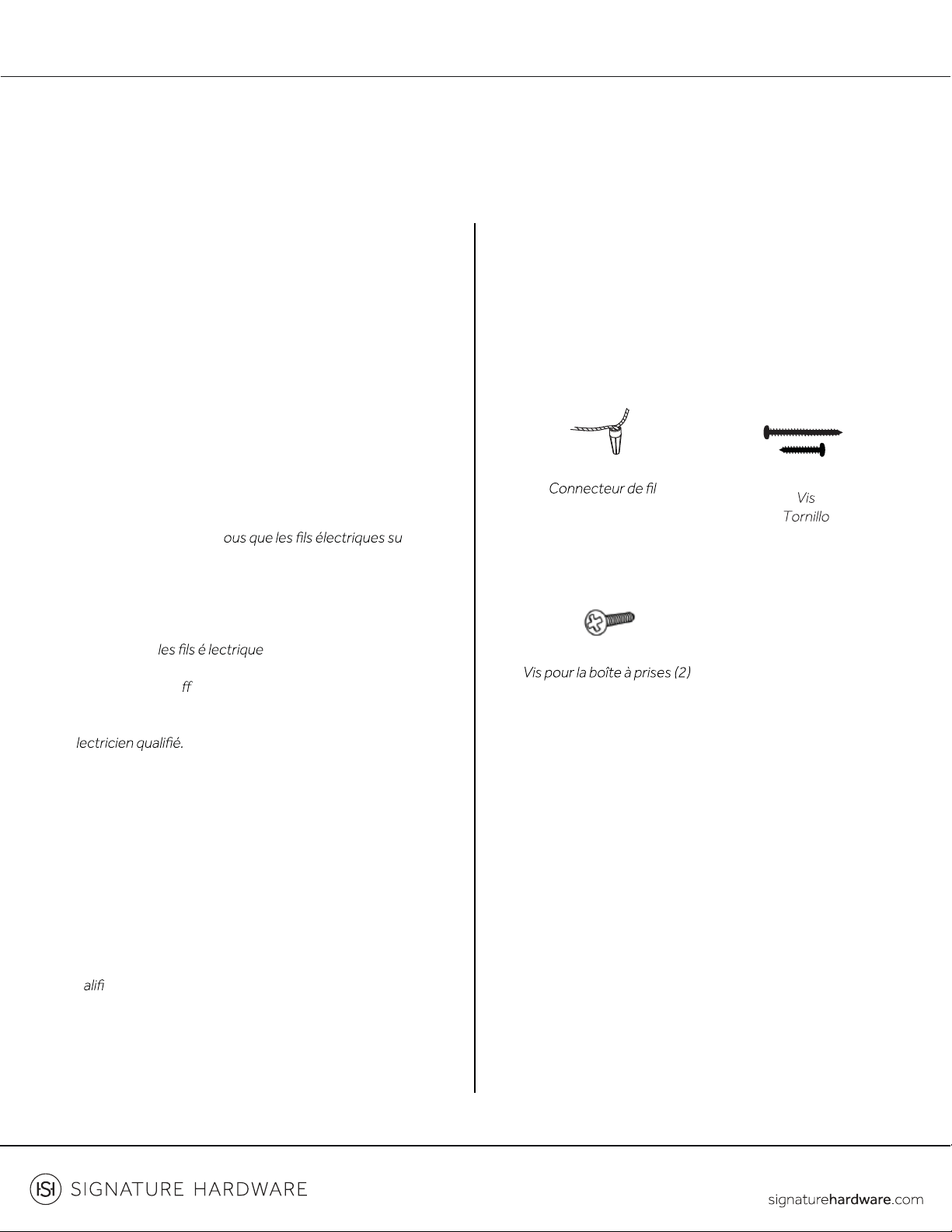

Wire Connector
Conector de cable
Tornillos de caja
tomacorrientes (2 pzas)
Screw
PADDOC K
OUTDOOR WALL SCONCE
APPLIQUE MURALE D’EXTÉRIEUR
LÁMPARA DE PARED PARA EXTERIORES
SKU: 944724
31.855.715.1800

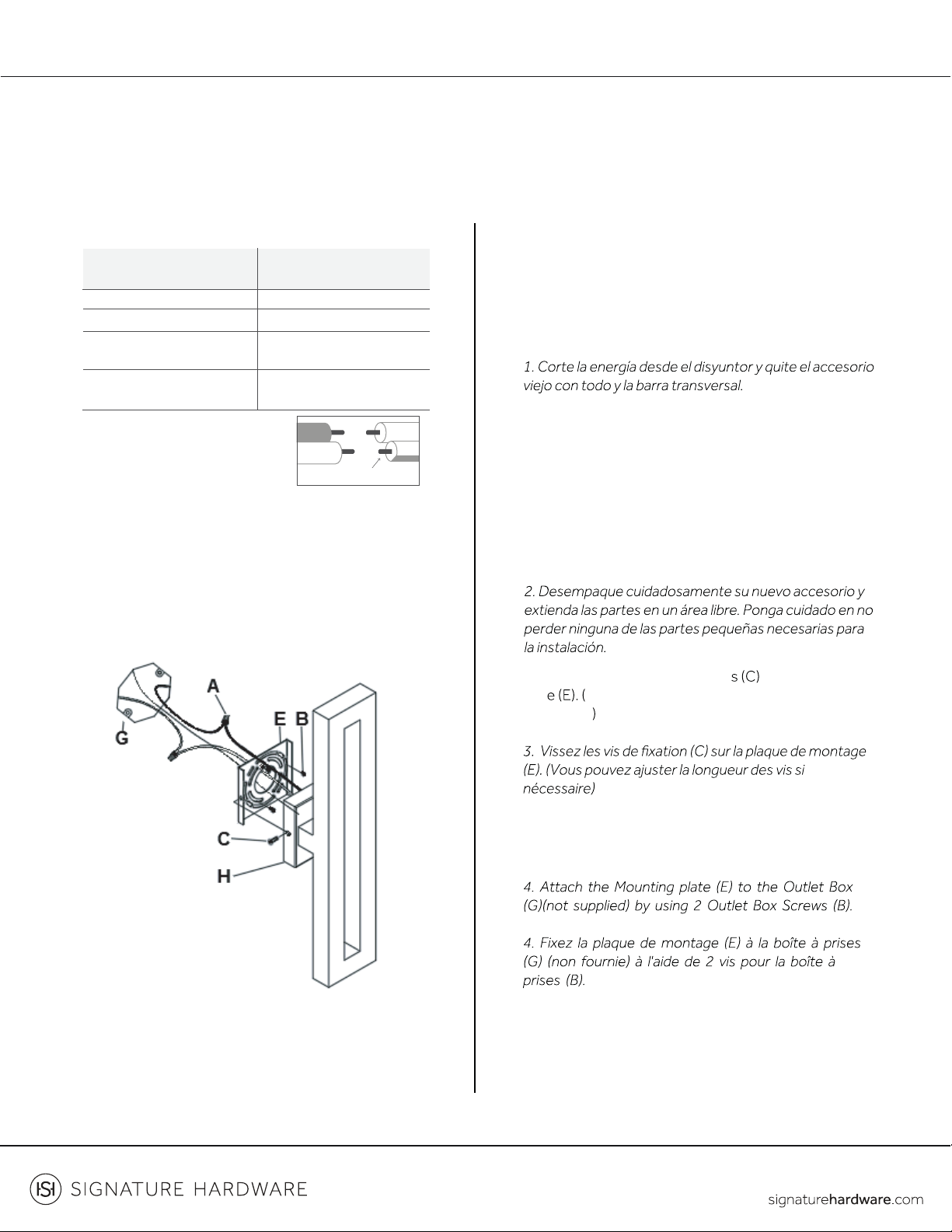

3. Thread the 2 Mounting Screw to the Mounting
plat You can adjust the length of the screws if
necessary.
3. Enrosque los tornillos de montaje (C) a la placa de
montaje (E). (Puede ajustar la longitud de los tornillos si
es necesario).
4. Adjunte la placa de montaje (E) a la caja
tomacorrientes (G) (no incluida) usando 2 tornillos de
caja tomacorrientes (B).
2. Carefully unpack your nere and lay out all the
parts on a clear area. Take care not to lose any small
parts necessary for installation.
2. Déballez soigneusement votre nouvelle lampe murale
et étalez toutes les pièces sur une surface dégagée.
Faites attention à ne pas perdre les petites pièces
nécessaires pour l'installation.
INSTALLATION
INSTALACIÓN
INSTALLATION
1. Shue power at the circuit breaker and
remove oldture, including the crossbar.
1. Coupez le courant au niveau du disjoncteur et retirez
l'ancienne lampe, y compris la barre transversale.
PADDOC K
OUTDOOR WALL SCONCE
APPLIQUE MURALE D’EXTÉRIEUR
LÁMPARA DE PARED PARA EXTERIORES
SKU: 944724
Connect Black or Red
Supply Wire (Lead Wire) to:
Connect White Supply
Wire (Neutral Wire) to:
Black wire White wire
*Parallel wire (round or smooth) *Parallel wire (square or ridged)
Clear, brown, gold or black
wire without tracer
Clear, brown, gold or black
wire with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
* When parallel wires are used, the neutral
wire is ridged down its length and the
other wire is round and smooth (see illus.).
Neutral Wire
41.855.715.1800
PADDOC K
OUTDOOR WALL SCONCE
LÁMPARA DE PARED PARA EXTERIORES
SKU: 944724

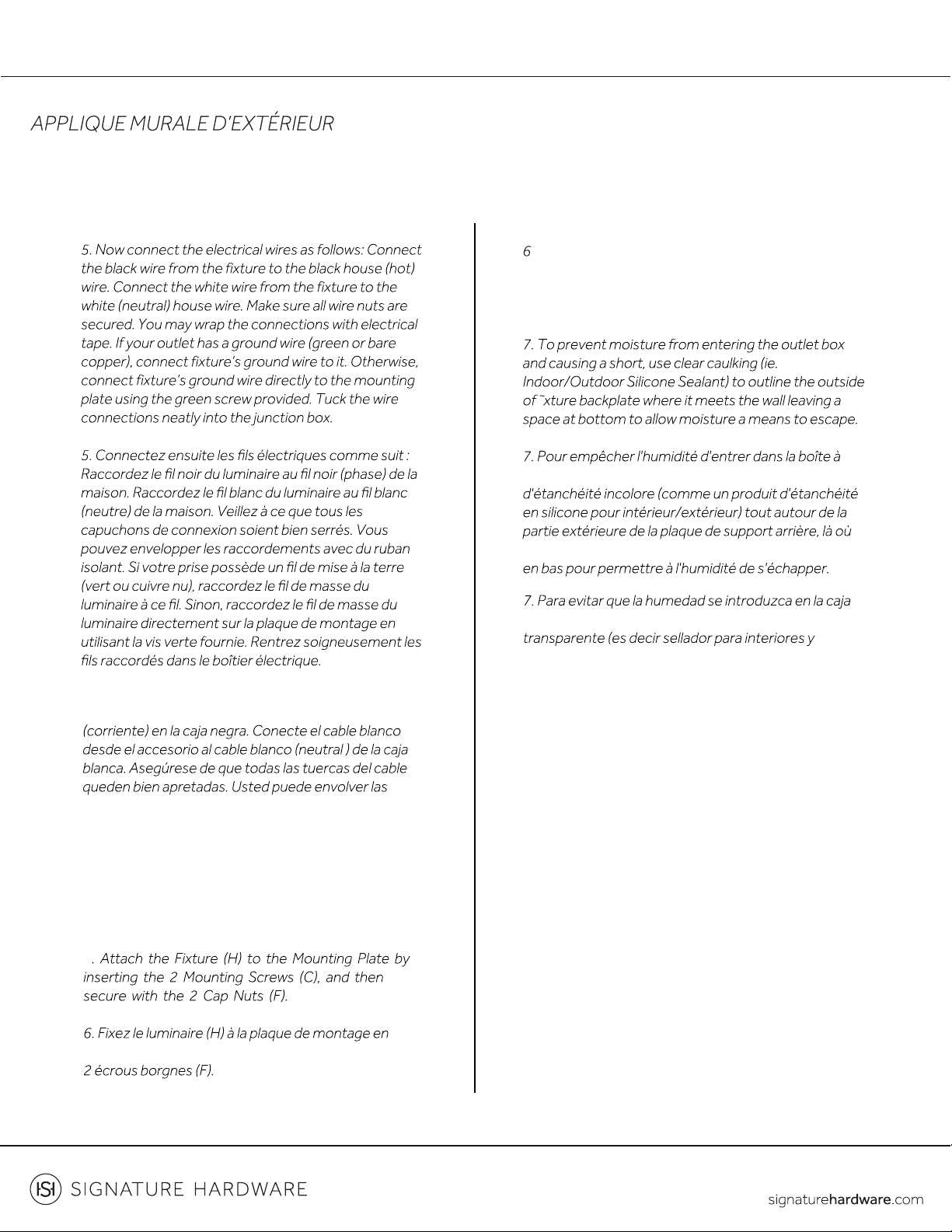

5. Conecte ahora los cables eléctricos como sigue:
Conecte el cable negro desde el accesorio al cable
conexiones con cinta de aislar. Si el tomacorrientes
lleva un cable a tierra (verde o de cobre sin
revestimiento), Conecte el cable a tierra del accesorio.
En caso contrario conecte el cable a tierra del accesorio
directamente a la placa de montaje usando el tornillo
verde que se proporciona. Acomode las conexiones del
cable cuidadosamente dentro de la caja de conexión.
6
insérant les vis de fixation (C), puis installez et serrez les
. Adjunte el accesorio (H) a la placa de montaje
insertando los tornillos de montaje (C), y luego
asegúrelos con las dos tuercas de sombrerete (F).
prises et causer un court
circuit, utilisez un matériau
elle entre en contact avec le mur, en laissant un espace
tomacorriente provocando un corto, use calafateo
exteriores de silicona) para delinear la parte externa de la
placa base del accesorio, donde choca con el muro
dejando un espacio en la parte inferior, para permitir que
la humedad tenga un medio de escape.
