1. FUNCIONES:
- Puede ser puesta en funcionamiento tanto eléctricamente, como manualmente.
- Es compatible con sistemas de intercomunicación o sistemas de control acceso.
- Se puede instalar en edicios residenciales o comerciales, hoteles, almacenes, escuelas, etc.
2. INSTALACIÓN:
- Use los tornillos que encontrara en el paquete para instalar el cuerpo de la cerradura de seguridad, el bombín y el tope en
el borde de la puerta o en el cerco de la puerta. Se recomienda a que tras el montaje quede una distancia de 5 mm entre el
cuerpo de la cerradura y el tope.
- El cilindro debe montarse en el exterior de la puerta (opuesto a la cerradura) con los accesorios incluidos. El eje del cilindro
debe pasar a través de la puerta a la ranura especial en el cuerpo de la cerradura. Para abrir la cerradura, es suciente con
un breve giro de la llave en el cilindro.
- El resorte se puede ajustar según el peso de la puerta y la fuerza del amortiguador con la ayuda del tornillo hexagonal.
- La lengua puede ser regulada según la dirección de apertura de la puerta.

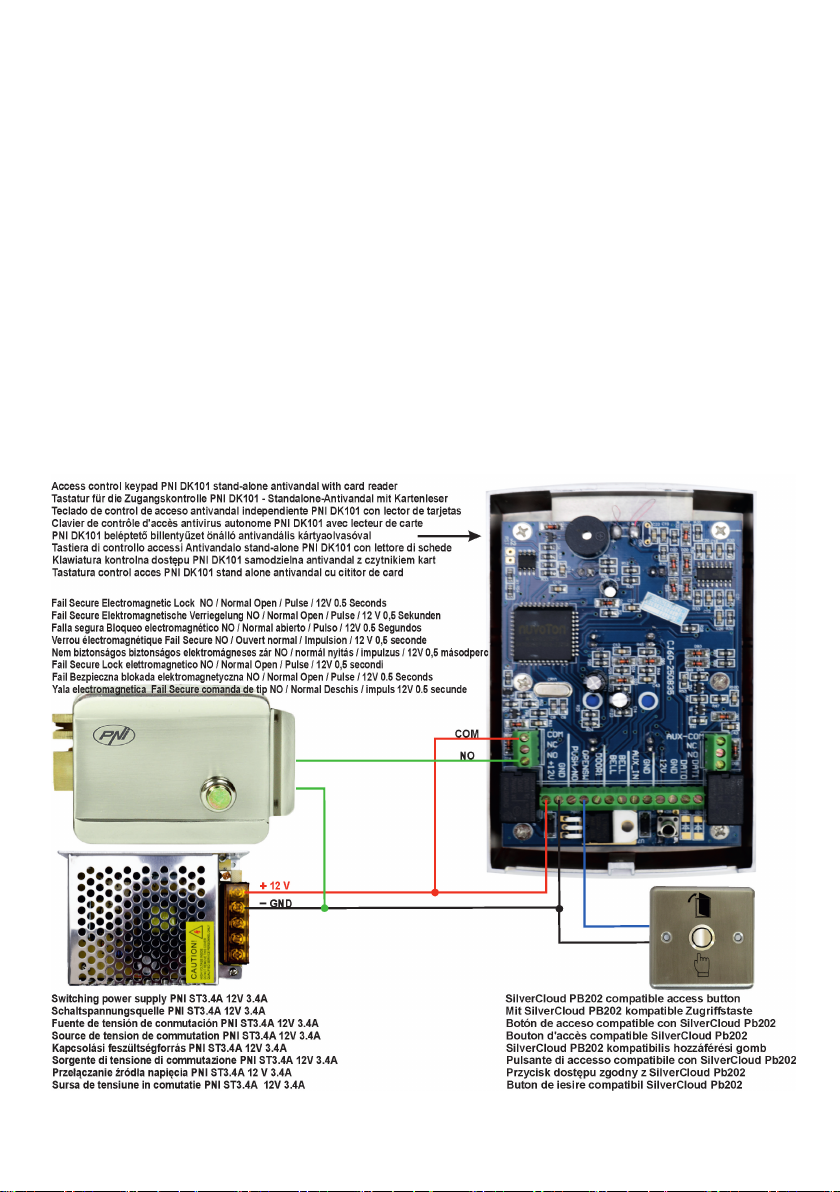

- Conectar el dispositivo a una fuente de 7-12 V CC con una potencia superior a 12 W. Al presionar el botón que está instalado
sobre el cuerpo de la cerradura, se desbloqueará después de 1 segundo.
NOTA:
- El tiempo máximo de potencia continua para desbloquear la cerradura no debe exceder los 3segundos.
- Para mayor fiabilidad, utilice un lubricante en polvo para el bombín
NOTA: Para el montaje de la cerradura, consulte al personal especializado. Es posible a que haya diferencias
frente a los esquemas del manual, gracias a los diferentes modelos y subconjuntos existentes en el mercado.
5. CABLE DE COBRE RECOMENDADO:
Sección mm2Diámetro Ø Longitud m
0,30 0,6 8
0,5 0,8 15
1 1,2 25
1,5 1,4 40
2,5 1,8 60
6. DETALLES TÉCNICOS:
Material cuerpo cerradura Níquel satinado
Material bombín y cerradura Alama
Voltaje de trabajo (solo impulso) 0,5 - 3s a 7 - 12 V d.c. / 2 - 3.5A
Tiempo de vida estimado Por lo menos 200.000 aberturas
Grosor recomendado de la puerta 35 - 50 mm
Llaves incluidas Sí, 3 piezas
Dimensiones 125,5 x 101 x 39 mm
Temperatura de funcionamiento -20°C ~ +70°C
