1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren!

– Urheberrechtlich geschützt. Nach-

druck, auch auszugsweise, nur mit

unserer Genehmigung.

– Änderungen, die dem technischen

Fortschritt dienen, vorbehalten.

Symbolerklärung

Warnung vor Gefahren!

...

Verweis auf Textstellen im

Dokument.

2. Allgemeine

Sicherheitshinweise

Vor allen Arbeiten am

Gerät die Spannungszufuhr

unterbrechen!

• Bei der Montage muss die anzuschlie-

ßende elektrische Leitung span-

nungsfrei sein. Daher als Erstes Strom

abschalten und Spannungsfreiheit mit

einem Spannungsprüfer überprüfen.

• Bei der Installation der Kameraleuchte

handelt es sich um eine Arbeit an der

Netzspannung. Sie muss daher fach-

gerecht nach den landesüblichen

Installationsvorschriften und An-

schlussbedingungen durchgeführt

werden. (z. B. DE- VDE 0100,

AT- ÖVE / ÖNORM E8001-1,

CH- SEV 1000)

• Nur Original-Ersatzteile verwenden.

• Reparaturen dürfen nur durch Fach-

werkstätten durchgeführt werden.

3. L620CAMSC

Bestimmungsgemäßer Gebrauch

– Sensorleuchte mit integrierter Kamera

und Gegensprechanlage zur Wand-

montage im Außenbereich

Die L620CAMSC verfügt über eine

Kamera mit Speicherkarte und eine

Gegensprechanlage. Beide Funktionen

sind über eine App steuerbar.

In der L620CAMSC ist ein passiver

Bewegungsmelder integriert. Der integrier-

te Hochleistungs-Infrarot-Sensor erfasst

unsichtbare Wärmestrahlung von sich

bewegenden Körpern (Menschen, Tieren

etc.). Diese so erfasste Wärmestrahlung

wird elektronisch umgesetzt und schaltet

die Leuchte automatisch ein. Durch

Hindernisse wie z.B. Mauern oder

Glasscheiben wird keine Wärmestrah-

lung erkannt, es erfolgt also auch keine

Schaltung.

Wichtig:

Die sicherste Bewegungserfassung haben

Sie, wenn die Kameraleuchte seitlich zur

Gehrichtung montiert wird und keine

Hindernisse (wie z. B. Bäume, Mauern

etc.) die Sicht des Sensors behindern.

Die Reichweite ist eingeschränkt, wenn

Sie direkt auf die Leuchte zugehen.

Lieferumfang (Abb.3.1)

– Kameraleuchte

– vier Schrauben

– vier Dübel

– Reset-Schlüssel

– Sternschlüssel

Produktmaße (Abb.3.2)

Gerateübersicht (Abb.3.3 )

AKameraleuchte

BVerrastung

CAnschlussklemme

DWandhalter

ESensoreinheit

FKamera

GReset-Knopf

HStatus-LED

ISteckplatz für Speicherkarte

Lichtstärkeverteilung (Abb.3.4)

4. Elektrischer Anschluss

• Stromversorgung abschalten

(Abb.4.1 )

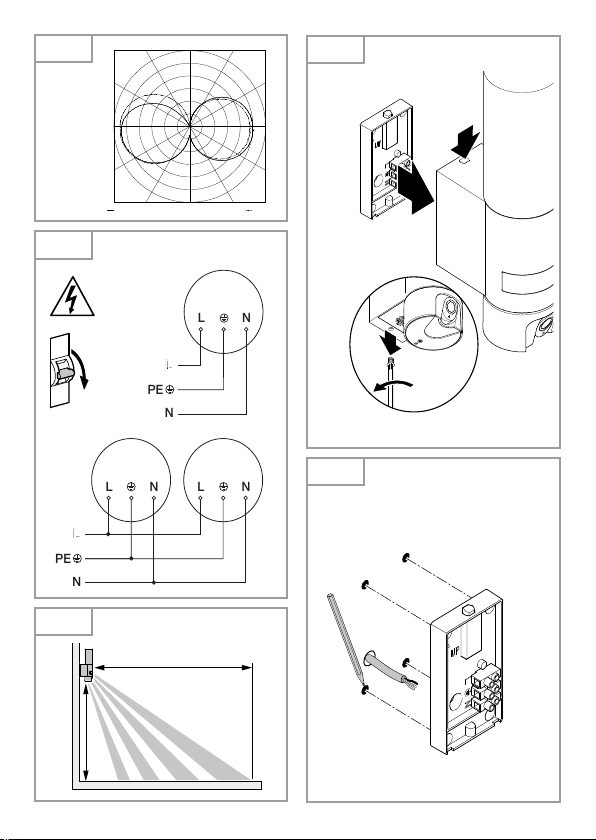

Schaltplan (Abb.4.1 )

Die Netzzuleitung besteht aus einem

3-adrigen Kabel:

L= Phase (meistens schwarz,

braun oder grau )

N= Neutralleiter (meistens blau)

= Schutzleiter (grün/gelb)

Im Zweifel müssen Sie die Leitungen mit

einem Spannungsprüfer identiﬁzieren;

anschließend wieder spannungsfrei

schalten. Phase, Neutralleiter und

Schutzleiter werden an der Anschluss-

klemme angeschlossen.

Wichtig:

Ein Vertauschen der Anschlüsse führt

im Gerät oder Ihrem Sicherungskasten

später zum Kurzschluss. In diesem

Fall müssen nochmals die einzelnen

Leitungen identiﬁziert und neu verbunden

werden. In die Netzzuleitung kann

selbstverständlich ein Netzschalter zum

Ein- und Ausschalten installiert sein.

Die Lichtquelle dieser Leuchte ist nicht

wechselbar; falls die Lichtquelle ersetzt

werden muss (z. B. am Ende ihrer

Lebensdauer), ist die komplette Leuchte

zu ersetzen.

Der Anschluss an einen Dimmer führt zur

Beschädigung der Kameraleuchte.

5. Montage

• Alle Bauteile auf Beschädigung prüfen.

• Bei Schäden das Produkt nicht in

Betrieb nehmen.

• Bei der Montage der Kameraleuchte

ist darauf zu achten, dass sie erschüt-

terungsfrei befestigt wird.

• Geeigneten Montageort auswählen

unter Berücksichtigung der Reichweite

und Bewegungserfassung. ( Abb.5.1 )

• Geeigneten Montageort auswählen

unter Berücksichtigung der WLAN-

Geschwindigkeit. Für den Betrieb

müssen min. 2Mbps zur Verfügung

stehen.

Montageschritte

• Sicherungsschraube lösen,

Kameraleuchte vom Wandhalter

trennen. Dazu die Verrastung drücken

(Abb.5.2 )

• Bohrlöcher anzeichnen (Abb.5.3)

• Löcher bohren und Dübel einsetzen

(Abb.5.4 )

• Wandhalter festschrauben ( Abb.5.5)

• Anschlusskabel anschließen

(Abb.5.6 )

• Kameraleuchte auf den Wandhalter

aufsetzen und Sicherungsschraube

festziehen (Abb.5.7 )

• Stromversorgung einschalten

(Abb.5.7 )

• Einstellungen vornehmen

➜"6.Funktion"

Die Kamera ist manuell ausrichtbar.

(Abb.5.8 )

6. Funktion

Werkseinstellungen

Dämmerungseinstellung: 10.000 Lux

Zeiteinstelllung: 1 Minute

Grundlicht: 40%

Android

iOS

Hinweis:

Die Kameraleuchte benötigt eine stabile

WLAN-Verbindung. Smartphone oder

Tablet müssen Internetzugang haben

und bei der Installation mit dem gleichen

WLAN wie die Kameraleuchte verbun-

den sein.

• Laden Sie die App herunter.

• Sobald die Stromversorgung einge-

schaltet wird, ist die Kameraleuchte

bereit für die Konﬁguration. Während

der Konﬁguration ertönt alle 4Sekun-

den ein Signal.

• Während der Verbindung von Kamera-

leuchte und Smartphone oder Tablet

ertönt das Signal sekündlich.

• Tragen Sie jetzt den Netzwerknamen

und das Passwort des WLAN-

Routers in Ihre App ein.

Kamerafunktion

• Sobald die Kamera von einem Smart-

phone oder Tablet eingerichtet wurde,

kann sie nur von diesem Gerät aus via

QR Code/Seriennummer mit weiteren

Geräten geteilt werden.

• Sie erhalten eine Push-Benachrichti-

gung auf der App, wenn der Sensor

ausgelöst hat.

• Önen Sie die App. Sie können jetzt

die Bildanzeige und die Gegensprech-

anlage verwenden.

• Die Kamera zeichnet eine Sequenz

auf, wenn der Sensor ausgelöst

hat. Die geﬁlmte Sequenz wird auf

der Speicherkarte gespeichert und

kann jederzeit abgerufen werden.

Die aufgezeichneten Daten werden

ausschließlich auf der Speicherkarte

der Kameraleuchte gespeichert.

Hinweis:

Weitere Informationen zu den Funktionen

und Einstellmöglichkeiten ﬁnden Sie in

der App.

Dämmerungseinstellung

Die gewünschte Ansprechschwelle

der Leuchte kann stufenlos von 10 bis

10.000Lux einstellt werden.

Zeiteinstellung

Die gewünschte Leuchtdauer kann

auf die Werte 1Minute, 3Minuten,

10Minuten oder 15Minuten eingestellt

werden. Durch jede erfasste Bewegung

vor Ablauf dieser Zeit wird die Zeituhr

erneut gestartet.

Grundlicht

Die Grundlichtfunktion ermöglicht eine

Beleuchtung von 0% bis 40% der

Lichtleistung, wenn der eingestellte

Helligkeitswert unterschritten wird.

Austausch der Speicherkarte

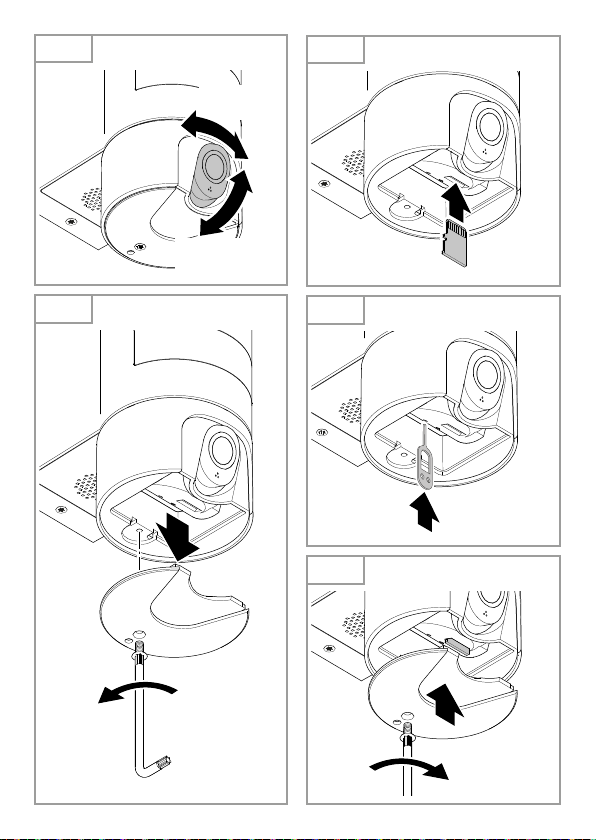

• Sicherungsschraube lösen und

Abdeckung entfernen (Abb.6.1)

• Speicherkarte austauschen (Abb.6.2)

• Abeckung aufsetzen und Sicherungs-

schraube festziehen (Abb.6.4)

Zurücksetzen auf Werkseinstellungen

• Der Reset Knopf muss ca.

7 Sekunden gedrückt werden.

(Abb.6.3 )

Hinweis:

Wenn Sie den Reset-Knopf mit dem

Schlüssel drücken, wird die Kamera-

leuchte auf Werkseinstellungen zurück-

gesetzt.

Nachdem der Reset durchgeführt wurde,

ertönt alle 4 Sekunden ein Signal.

• Abeckung aufsetzen und Sicherungs-

schraube festziehen (Abb.6.4)

7. Wartung und Pﬂege

Die Kameraleuchte ist wartungsfrei.

Witterungseinﬂüsse können die Funktion

der Kameraleuchte beeinﬂussen. Bei

starken Windböen, Schnee, Regen oder

Hagel kann es zu einer Fehlauslösung

kommen, da die plötzlichen Tempera-

turschwankungen nicht von Wärme-

quellen unterschieden werden können.

Erfassungslinse und Kameralinse können

bei Verschmutzung mit einem feuchten

Tuch (ohne Reinigungsmittel) gesäubert

werden.

Wichtig: Das Betriebsgerät ist nicht

austauschbar.

8. Entsorgung

Elektrogeräte, Zubehör und Verpa-

ckungen sollen einer umweltgerechten

Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht

in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen

Richtlinie über Elektro- und Elektronik-

Altgeräte und ihrer Umsetzung in

nationales Recht müssen nicht mehr

gebrauchsfähige Elektrogeräte getrennt

gesammelt und einer umweltgerechten

Wiederverwertung zugeführt werden.

9. Konformitätserklärung

Hiermit erklärt STEINEL Vertrieb

GmbH, dass der Funkanlagentyp

L620CAMSC der Richtlinie 2014/53/

EU entspricht. Der vollständige Text der

EU-Konformitätserklärung ist unter der

folgenden Internetadresse verfügbar:

www.steinel.de

10. Herstellergarantie

Herstellergarantie der STEINEL

Vertrieb GmbH, Dieselstraße 80-84,

33442 Herzebrock-Clarholz

Wir beglückwünschen Sie zum Kauf

Ihres STEINEL-Produkts, das höchste

Qualitätsansprüche erfüllt. Aus diesem

Grund leisten wir als Hersteller Ihnen als

Endkunde gerne eine unentgeltliche

Garantie gemäß den nachstehenden

Bedingungen: Wir leisten Garantie durch

kostenlose Behebung der Mängel (nach

unserer Wahl: Reparatur, Austausch ggf.

durch ein Nachfolgemodell oder Rücker-

stattung des Kaufpreises), die innerhalb

der Garantiezeit auf einem Material- oder

Herstellungsfehler beruhen. Die Garantie-

zeit für Ihr erworbenes STEINEL-Produkt

beträgt 3Jahre und beginnt mit dem

Kaufdatum Ihres Produktes. Diese

Herstellergarantie lässt gesetzliche Ge-

währleistungsansprüche, die Ihnen als

Verbraucher gegenüber dem Verkäufer

nach geltendem Recht einschließlich

besonderer Schutzbestimmungen für

Verbraucher zustehen können, unbe-

rührt. Die hier beschriebenen Leistungen

gelten zusätzlich zu den gesetzlichen Ge-

währleistungsansprüchen und beschrän-

ken oder ersetzen diese nicht.

Ausdrücklich ausgenommen von die-

ser Garantie sind alle auswechselba-

ren Leuchtmittel. Darüber hinaus ist die

Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder

sonstigen natürlichen Verschleiß von

Produktteilen oder Mängeln am

STEINEL-Produkt, die auf gebrauchs-

bedingtem oder sonstigem natürlichem

Verschleiß zurückzuführen sind,

• bei nicht bestimmungs- oder unsach-

gemäßem Gebrauch des Produkts

oder Missachtung der Bedienungs-

hinweise,

• wenn An- und Umbauten bzw. sonsti-

ge Modiﬁkationen an dem Produkt

eigenmächtig vorgenommen wurden

oder Mängel auf die Verwendung von

Zubehör-, Ergänzungs- oder Ersatztei-

len zurückzuführen sind, die keine

STEINEL-Originalteile sind,

• wenn Wartung und Pﬂege der Produkte

nicht entsprechend der Bedienungsan-

leitung erfolgt sind,

• wenn Anbau und Installation nicht ge-

mäß den Installationsvorschriften von

STEINEL ausgeführt wurden,

• bei Transportschäden oder -verlusten.

Die Garantie gilt für sämtliche STEINEL-

Produkte, die in Deutschland gekauft

und verwendet werden. Es gilt deutsches

Recht unter Ausschluss des Überein-

kommens der Vereinten Nationen über

Verträge über den internationalen Waren-

kauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wol-

len, senden Sie es bitte vollständig und

frachtfrei mit dem Original-Kaufbeleg,

der die Angabe des Kaufdatums und der

Produktbezeichnung enthalten muss,

an Ihren Händler oder direkt an uns, die

Andere Handbücher für L 620 CAM

Inhaltsverzeichnis

Sprachen:

Andere STEINEL Außenleuchte Handbücher

STEINEL

STEINEL L 605 S Bedienungsanleitung

STEINEL

STEINEL L 690 S Bedienungsanleitung

STEINEL

STEINEL L 265 S Bedienungsanleitung

STEINEL

STEINEL GL 65 S Bedienungsanleitung

STEINEL

STEINEL L 40 C Bedienungsanleitung

STEINEL

STEINEL L 360 plan Bedienungsanleitung

STEINEL

STEINEL L 260 LED Bedienungsanleitung

STEINEL

STEINEL L 620 CAM Betriebsanleitung

STEINEL

STEINEL L 560 S Betriebsanleitung

STEINEL

STEINEL L20S Betriebsanleitung

STEINEL

STEINEL L 676 LED Bedienungsanleitung

STEINEL

STEINEL professional XSolar GL-S Bedienungsanleitung

STEINEL

STEINEL XLED home 2 SL Betriebsanleitung

STEINEL

STEINEL L 691 S Bedienungsanleitung

STEINEL

STEINEL XLED FL-50 Bedienungsanleitung

STEINEL

STEINEL L830LED iHF Cubo Betriebsanleitung

STEINEL

STEINEL SensorLight L400 S Bedienungsanleitung

STEINEL

STEINEL L 800 LED iHF Bedienungsanleitung

STEINEL

STEINEL L1 Bedienungsanleitung

STEINEL

STEINEL LN 1LED Betriebsanleitung

STEINEL

STEINEL Studioline 400 Bedienungsanleitung

STEINEL

STEINEL L 830 SC Bedienungsanleitung

STEINEL

STEINEL L 220 LED Betriebsanleitung

STEINEL

STEINEL L 265 LED Bedienungsanleitung

Beliebte Außenleuchte Handbücher anderer Marken

Sealey

Sealey LED37 Bedienungsanleitung

nordlux

nordlux VEJERS Benutzerhandbuch

SImx

SImx ELITE LED LHTC637 Bedienungsanleitung

GEV

GEV CAROLINE 10833 Bedienungsanleitung

NEBO

NEBO NEB-LSP-0020 Bedienungsanleitung

WE-EF

WE-EF PFL540 LED Bedienungsanleitung

Lindby

Lindby 9949029 Bedienungsanleitung

HEPER

HEPER DOGO Side LW6048.585-US Montage- und Bedienungsanleitung

HEPER

HEPER LW8034.003-US Montage- und Bedienungsanleitung

Maretti

Maretti VIBE S 14.6080.04.A Bedienungsanleitung

BEGA

BEGA 84 253 Handbuch

HEPER

HEPER MINIMO Montage- und Bedienungsanleitung

LIGMAN

LIGMAN BAMBOO 3 Bedienungsanleitung

Maretti

Maretti TUBE CUBE WALL 14.4998.04 Bedienungsanleitung

Maxim Lighting

Maxim Lighting Carriage House VX 40428WGOB Bedienungsanleitung

urban ambiance

urban ambiance UQL1273 Bedienungsanleitung

TotalPond

TotalPond 52238 Bedienungsanleitung

Donner & Blitzen

Donner & Blitzen 0-02661479-2 Bedienungsanleitung
