SUHNER ABRASIVE LVC 4 Technisches Handbuch

Dossier technique

traDuction Du «original-BetrieBsanleitung»

technical Document

translations of the «original-BetrieBsanleitung»

manuale tecnico

traDuzione Delle «original-BetrieBsanleitung»

Documentación técnica

traDucción Del «original-BetrieBsanleitung»

manual De instruções

traDução Do «original-BetrieBsanleitung»

English

Français

PortugúEs

EsPañol

italiano

original-BetrieBsanleitung

DEutsch

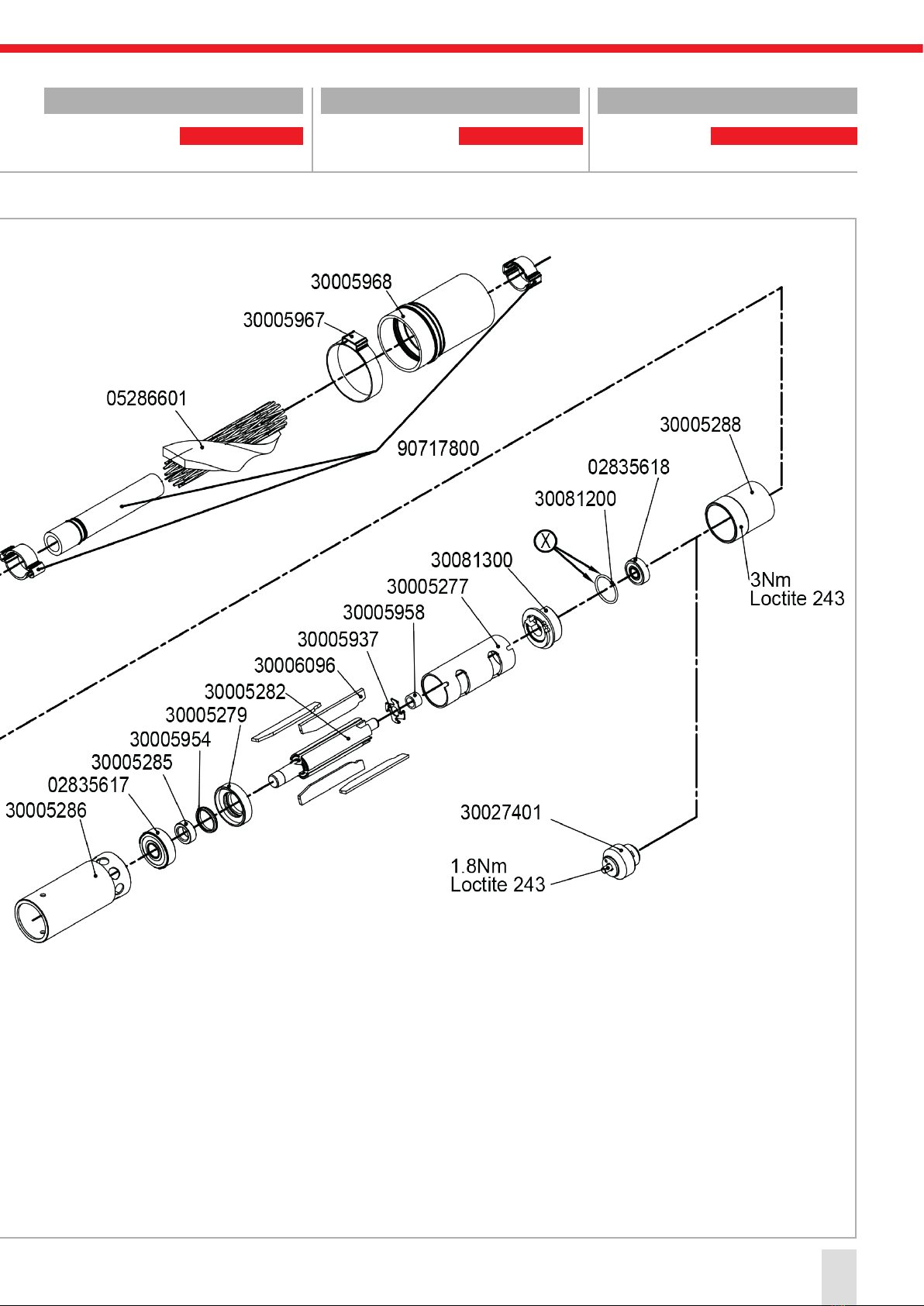

LVC 4

English

sparE parts

Français

Pièces de rechange

Deutsch

ersatzteile

Portugúes

Peças de rePosição

Español

REfaccionEs

ItalIano

PezzI dI rIcambIo

English

sparE parts

Français

Pièces de rechange

Deutsch

ersatzteile

Portugúes

Peças de rePosição

Español

REfaccionEs

ItalIano

PezzI dI rIcambIo

SymbolS

EngliSh

Attention!

Make sure to read!

This information is very important

for ensuring correct operation of

the product. Failure to observe this

information can result in a defect.

Note on safety / Warning

This information serves to achieve

safe operation. Failure to observe

this information may compromise

the operator‘s safety.

Information

This information serves for a good

understanding of the operation of

the product, thereby permitting full

exploitation of the operational po-

tential of the product.

Technical Document

Read the technical document prior

to commissioning.

Safety glasses and ear protection

Wear safety glasses and ear pro-

tection.

Compressed air

Before any work is carried out on

the machine disconnect the com-

pressed air supply.

Français

symboles

Attention !

A lire impérativement!

Cette information est très impor-

tante pour la garantie de fonc-

tionnement du produit. La non

observation peut entraîner une

défectuosité.

Indication relative à la sécurité /

Avertissement

Cette information sert à permettre

une utilisation sûre. En cas de non

observation, la sécurité de l’utilisa-

teur n’est pas garantie.

Information

Cette information sert à la com-

préhension du fonctionnement du

produit. Par cela, la pleine capa-

cité de fonctionnement du produit

pourra être exploitée.

Dossier technique

Lire le dossier technique avant la

mise en service.

Lunettes de protection et protec-

tion de l’ouïle

Porter des lunettes de protection et

une protection de l’ouïe.

Alimenttion en air comprimé

Avant chaque utilisation de la ma-

chine interrompre l‘alimentation en

air comprimé.

Deutsch

symbole

Achtung!

Unbedingt lesen!

Diese Information ist sehr wichtig

für die Funktionsgewährleistung

des Produktes. Bei Nichtbeachten

kann ein Defekt die Folge sein.

Sicherheitshinweis / Warnung

Diese Information dient zum Erlan-

gen eines sicheren Betriebes. Bei

Nichtbeachten ist die Sicherheit für

den Bediener nicht gewährleistet.

Information

Diese Information dient zum gu-

ten Verständnis der Funktion des

Produktes. Dadurch lässt sich die

volle Leistungsfähigkeit des Pro-

duktes ausschöpfen.

Betriebsanleitung

Vor Inbetriebnahme des Produktes

Betriebsanleitung lesen.

Schutzbrille und Gehörschutz

Schutzbrille und Gehörschutz tra-

gen.

Druckluftversorgung

Vor jedem Arbeiten an der Maschi-

ne Druckluftversorgung unterbre-

chen.

Portugúes

símbolos

Atenção!

A ler impreterivelmente!

Esta informação é extremamente impor-

tante para a garantia de funcionamento

do produto. A sua não observância pode

ocasionar uma avaria.

Indicações relativas à Segurança / Aviso

Esta informação serve para alcançar

uma operação segura. A sua não obser-

vância pode comprometer a segurança

do operador.

Informação

Esta informação permite a boa com-

preensão do funcionamento do produto

de modo a que se possa explorar à sua

plena capacidade de funcionamento.

Manual de Instruções

Ler o manual de Instruções antes de pro-

ceder ao arranque inicial.

Protecção visual e acústica

Usar óculos e dispositivos de protecção

acústica.

Alimentação de ar comprimido

Antes de qualiquer trabalho a executar

na máquina, cortar a alimentação de ar

comprimido.

Español

símbolos

¡Atención!

¡Léase imprescindiblemente!

Esta información es muy importante para

garantizar el funcionamiento del produc-

to. Si no se tiene en cuenta se pueden

producir defectos o averías.

Indicación relativa a la seguridad / Ad-

vertenica

Esta información es muy importante

para garantizar un uso seguro del pro-

ducto. Si se ignora, no está garantizada

la seguridad del usuario.

Información

Esta información sirve para comprender

el funcionamiento del producto. Ello per-

mite aprovechar al máximo sus presta-

ciones.

Documentación técnica

Leer la documentación técnica antes de

poner en servicio el producto.

Protección visual y acústica

Usar gafas y protección acústica.

Suministro de aire comprimido

Antes de ejecutar cualquier trabajo en

la máquina, interrumpir el suministro de

aire comprimido.

ItalIano

sImbolI

Attenzione!

Da leggere assolutamente!

Questa informazione è molto importante

per il mantenimento della funzionalità del

prodotto. In caso di non osservanza pos-

sono prodursi dei difetti.

Indicazione relativa alla sicurezza / Av-

vertimento

Questa informazione serve al raggi-

ungimento di un esercizio sicuro. In

caso di inosservanza, la sicurezza

dell‘utilizzatore non è garantita.

Informazione

Questa informazione serve ad una cor-

retta comprensione delle funzioni del

prodotto. In questo modo è possibile

sfruttare pienamente le potenzialità del

prodotto.

Manuale tecnico

Prima della messa in funzione del pro-

dotto, leggere il manuale tecnico.

Occhiali di protezione e protezione

dell‘udito

Portare gli occhiali di protezione e la pro-

tezione dell‘udito.

Alimentazione dell‘aria compressa

Prima di ogni lavoro sulla macchina,

deve essere interrotta l‘alimentazione

d‘aria compressa

English

ContEnts

Page

1.1 General notes on safety .......14

1.2 Use of the machine for

pUrposes for which it is

intended ..................................14

1.3 incorrect Use .........................14

1.4 ec declaration of conformity

................................................14

2.1 prior to takinG the machine into

service ....................................14

2.2 takinG the machine into service

................................................14

2.3 ratinG data..............................14

2.4 operatinG conditions .............14

3.1 tools.......................................14

3.2 workinG instrUctions.............14

4.1 preventive maintenance..........15

Table des maTières

Français

Page

1.1 instrUctions Générales de

sécUrité...................................12

1.2 Utilisation conforme àla desti-

nation ......................................12

1.3 Utilisation contraire àla desti-

nation ......................................12

1.4 déclaration de conformité ce

................................................12

2.1 avant la mise en service .........12

2.2 mise en service .......................12

2.3 performances.........................12

2.4 conditions d’exploitation .......12

3.1 oUtils .....................................12

3.2 indications de travail ..............12

4.1 maintenance préventive..........13

Deutsch

InhaltsverzeIchnIs

Seite

1.1 allGemeiner sicherheitstech-

nischer hinweis.......................10

1.2 BestimmUnGsGemässe

verwendUnG............................10

1.3 nicht BestimmUnGsGemässe

verwendUnG............................10

1.4 eG-konformitätserklärUnG

(oriGinal)................................10

2.1 vor der inBetrieBnahme..........10

2.2 inBetrieBnahme........................10

2.3 leistUnGsdaten .......................10

2.4 BetrieBsBedinGUnGen..............10

3.1 werkzeUGe..............................10

3.2 arBeitshinweise.......................10

4.1 vorBeUGende instandhaltUnG.11

Índice

Portugúes

1.1 indicações Gerais soBre a

técnica de seGUrança .............20

1.2 Utilização correcta para os fins

previstos.................................20

1.3 Utilização incorrecta.............20

1.4 declaração ce de conformida-

de ............................................20

2.1 antes do arranqUe inicial ......20

2.2 arranqUe inicial......................20

2.3 características técnicas........20

2.4 condições de operação..........20

3.1 ferramentas ..........................20

3.2 indicações para otraBalho ....20

4.1 manUtenção preventiva ..........21

Índice

español

1.1 indicación General relativa a

seGUridad ................................18

1.2 Uso conforme al pre-visto.....18

1.3 Uso no conforme al previsto.18

1.4 declaración de conformidad

ce...........................................18

2.1 antes de la pUesta en servicio18

2.2 pUesta en servicio ..................18

2.3 datos de rendimiento..............18

2.4 condiciones de Uso ................18

3.1 Útiles ......................................18

3.2 instrUcciones de traBajo .......18

4.1 mantenimiento preventivo ......19

IndIce

ItalIano

1.1 informazioni Generali sUlla

sicUrezza.................................16

1.2 impieGo conforme della

macchina .................................16

1.3 impieGo non conforme ...........16

1.4 dichiarazione di conformità ce

................................................16

2.1 prima della messa in sevicio ...16

2.2 messa in servicio ....................16

2.3 dati sUlle prestazioni .............16

2.4 condizioni di impieGo ...............16

3.1 Utensili ...................................16

3.2 modalità di lavaro ..................16

4.1 manUtenzione preventiva........17

Página Página

Pagina

1.1 Allgemeiner sicherheitstechnischer hin-

weis

Diese Betriebsanleitung gilt für die Maschine LVC 4.

Nur qualifiziertes Personal darf die Maschine

handhaben.

1.2 Bestimmungsgemässe Verwendung

Die Maschine ist bestimmt zum Schleifen, Mattieren,

Strukturieren, Bürsten, Polieren und Glätten von Metall,

Holz, Kunststoff und dergleichen.

1.3 nicht Bestimmungsgemässe Verwendung

Alle andern als unter Pkt. 1.2 beschriebenen Ver-

wendungen gelten als nicht bestimmungsgemäs-

se Verwendung und sind deshalb nicht zulässig.

1.4 eg-KonformitätserKlärung (originAl)

Otto Suhner AG, Industriestrasse 10, CH-5242 Lupfig

erklärt hiermit in alleiniger Verantwortung, dass das Pro-

dukt mit der Serien- oder Chargen-Nr. (siehe Rückseite)

den Anforderungen der Richtlinie 2006/42/EG entspricht.

Angewandte Normen: EN ISO 12100, EN ISO 11148. Do-

kumentbevollmächtigter: M. Voyame. CH-Lupfig, 12/2017

M. Voyame/Divisionsleiter

2. InbetrIebnahme

2.1 Vor der inBetrieBnAhme

Geölte Druckluft verwenden (siehe auch Luftqua-

lität unter Pkt. 2.3).

Länderspezifische Vorschriften sind zu beachten.

2.2 inBetrieBnAhme

2.2.1 einschAlten

Sperre nach vorne kippen und Hebel auf Kunststoffhülle

drücken.

1. SIcherheItShInweIS

2.2.2 AusschAlten

Durch Loslassen des Hebels stellt die Maschine ab.

2.3 leistungsdAten

Druck max. 6.3bar

Leistung 320W

Luftverbrauch bei max. Leistung 0.65 m3/min

Luftverbrauch im Leerlauf 0.22 m3/min

Einstellung Öler im Leerlauf 1-2 Tropfen/min

Leerlaufdrehzahl 4‘000 min-1

Schalldruckpegel ISO 15744 70.8dB(A), K=3dB(A)

Vibration EN ISO 28927-3 2.3m/s2, K=1.5m/s2

Luftqualität ISO 8573-1 3/4/4

Länge 354mm

Gewicht Handstück 0.900kg

2.4 BetrieBsBedingungen

Temperaturbereich Betrieb: 0 bis +40°C

Relative Luftfeuchtigkeit: 95 % bei +10°C nicht konden-

siert

3. handhabung / betrIeb

3.1 werKzeuge

Nur saubere Werkzeuge montieren!

3.1.1 wechsel/montAge des werKzeuges

Spindel an der Schlüsselfläche mit Einmaulschlüssen sw

17 festhalten und Werkzeug aufschrauben. Probelauf min.

30 Sekunden ohne Belastung durchführen.

3.2 ArBeitshinweise

Bei Druckluftausfall ist der Ventilhebel loszulassen! Um

ein optimales Schleifergebnis zu erreichen, Schleifkörper

mit leichtem Druck gleichmässig hin und her bewegen.

Zu starker Schleifdruck verringert die Leistungsfähigkeit

der Maschine und die Lebensdauer des Schleifkörpers.

Portugúes Español Italiano English Français DeutschDeutsch

Andere Handbücher für LVC 4

Inhaltsverzeichnis

Sprachen:

Andere SUHNER ABRASIVE Schleifer Handbücher

SUHNER ABRASIVE

SUHNER ABRASIVE LWG 8 Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE USC 25-R Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE UWG 10-R125 Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE LPB 4 Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE UWC 20-R Bedienungsanleitung

SUHNER ABRASIVE

SUHNER ABRASIVE LWE 10-TOP Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE LSC 20 Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE UTG 9-R Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE LWA 80 Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE LLC 4-TOP Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE LFB 44-DH Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE UWK 10-R125 Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE LLC 23-TOP Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE expert LXE 3-TOP Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE LWC 10 Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE UBK 6-R Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE LSB 25 Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE USK 6-R Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE LSB 35 Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE USC 25-R Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE LSC 20 Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE UWK 10-R125 Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE UBC 9-R Technisches Handbuch

SUHNER ABRASIVE

SUHNER ABRASIVE LPB 12 Technisches Handbuch

Beliebte Schleifer Handbücher anderer Marken

Parkside

Parkside PWS 230 C3 Bedienungsanleitung

PTA

PTA P1322 Bedienungsanleitung

Crown

Crown CT13313 Bedienungsanleitung

Parkside

Parkside 280250 Bedienungsanleitung

Climax

Climax VM2150 Series Bedienungsanleitung

Jet

Jet JPSG-618M1 Service-Handbuch

Makita

Makita GA4030 Bedienungsanleitung

DeWalt

DeWalt DWEN202 Bedienungsanleitung

Grizzly

Grizzly G2790 Bedienungsanleitung

Fein

Fein MSf843-1a Bedienungsanleitung

Bosch

Bosch GWS 14,4 V PROFESSIONAL Bedienungsanleitung

RAMSET

RAMSET CBAGR18 Bedienungsanleitung

Bosch

Bosch 8-115 Z Bedienungsanleitung

STEELE PRODUCTS

STEELE PRODUCTS SP-PB008 Bedienungsanleitung

MW TOOLS

MW TOOLS ME15W Bedienungsanleitung

Caravaggi

Caravaggi SP 20 Betriebsanleitung

Metabo

Metabo WEF 9-125 Quick Bedienungsanleitung

FujiFilm

FujiFilm FA-67-8F Bedienungsanleitung
