Testec TT-HVP 2739 Bedienungsanleitung
HF-HOCHSPANNUNGSTASTKOPF
BEDIENUNGSANLEITUNG
D-1 bis D-8
INSTRUCTION MANUAL
E-1 to E-8
TT-HVP 2739
20
0
MHz / 39
kV DC / 27
kV AC
HF-Hochspannungstastkopf TT-HVP 2739
D-1
INHALTSVERZEICHNIS
1. TECHNISCHE DATEN .............................................................D-2
2. SICHERHEITSHINWEISE.........................................................D-3
3. WARNHINWEISE......................................................................D-4
4. BETRIEB...................................................................................D-5
5. TASTKOPF-ABGLEICH............................................................D-6
6. REINIGUNG...............................................................................D-8
7. KURVE ZUM SPANNUNGSABFALL (Derating)......................D-8
ACHTUNG! BITTE LESEN!
Vor Gebrauch dieses HF-Hochspannungstastkopfes muss der
Bediener diese Bedienungsanleitung sorgfältig gelesen und alles
verstanden haben. Dieser Tastkopf ist so konstruiert, dass der
Benutzer bei ordnungsgemäßer Verwendung vor einem ver-
sehentlichen Kontakt mit der Hochspannung geschützt ist.
Eine unsachgemäße Vorgehensweise oder inkorrekte Ana-
lyse einer Messsituation kann jedoch zu Stromschlag und
sogar zum Tod führen!
Bitte unbedingt alle Sicherheits- und Warnhinweise beachten.
WARNUNG Dieses Warnsymbol weist auf unmittelbar droh-
ende Gefahren von schweren Verletzungen oder
sogar Todesgefahr hin.
VORSICHT Dieses Symbol weist auf Situationen hin, in
denen die Gefahr von Verletzungen und Beschä-
digungen des Produkts besteht.
HF-Hochspannungstastkopf TT-HVP 2739
D-2
1. TECHNISCHE DATEN
Modell / Bestell-Nr. TT-HVP 2739 / 15014
Teilerverhältnis 1000:1
Eingangswiderstand 900 MΩ
Eingangskapazität 2,0 pF
Max. DC+AC Spitze 39 kV CAT 0
Max. AC RMS 27 kV CAT 0
Max. Belastungsstrom 45 µA
Bandbreite 200 MHz DC
Anstiegszeit 1,6 ns
Signal-Rausch-Verhältnis > 60 dB bei 1 KHz; >50 dB bei
1 MHz
Genauigkeit DCV
≦
3 % (0 ~ 35 kV)
Genauigkeit ACV
≦
6 % bei 1 kHz
Temperaturkoeffizient
≦
200 ppm/°C
Kompensationsbereich 10 pF～35 pF
Sicherheit IEC61010-031:2015
Kabellänge 2 m (0,2 m)
Betriebstemperatur -10 ± 55 °C
Feuchtigkeit 85 % relative Feuchtigkeit oder
weniger (bei 35 °C)
Lagertemperatur -20 ± 70 °C
Farbe: Griff / Körper Schwarz / Grau
Gewicht / Abmessungen 460 g / 80 mm x 80 mm x 320 mm
(B x H x L)
HF-Hochspannungstastkopf TT-HVP 2739
D-3
2. SICHERHEITSHINWEISE
•Dieser Hochspannungstastkopf darf nur von Personen ver-
wendet werden, die über eine entsprechende Ausbildung und
Erfahrung verfügen oder durch entsprechende Qualifikatio-
nen in der Lage sind, gefährliche Situationen zu erkennen.
Der Bediener muss mit den einschlägigen Sicherheitsvor-
schriften vertraut sein, die für den Gebrauch solcher Geräte
zu beachten sind, um mögliche Verletzungen zu vermeiden.
•Zu Ihrer eigenen Sicherheit untersuchen Sie den Tastkopf vor
jedem Gebrauch bitte auf Risse und Abnutzungserscheinun-
gen sowie Beschädigungen an der Kabelisolierung. Bei Be-
schädigungen darf der Tastkopf NICHT VERWENDET wer-
den.
•Dieser Tastkopf wurde ausschließlich zur Verwendung inner-
halb der Messkategorie 0 (CAT 0) entwickelt. Den Tastkopf
NICHT für Messungen an Schaltkreisen verwenden, für die
andere Messkategorien definiert wurden.
•Der Tastkopf ist NICHT für längere oder regelmäßige Mes-
sungen von Spannungsquellen ≥30 kV DC oder ≥20 kV AC
geeignet. Bei der Hochspannungsquelle treten Funken in der
Luft auf und führen dazu, dass der reguläre Schaltkreis der
Hochspannungsquelle nicht ausreichend schnell reagieren
kann. Das führt zu Hochspannungsimpulsen, die diesen
Tastkopf überlasten und beschädigen können.
Bei Spannungsmessungen ≥30 kV DC oder ≥20 kV AC
(RMS) darf der Kontakt zwischen dem Tastkopf und dem zu
prüfenden Schaltkreis nicht länger als 60 Sekunden an-
dauern. Wir empfehlen einen Zeitabstand von mindestens 5
Minuten zwischen den Messungen.
•Arbeiten Sie beim Umgang mit Hochspannungsschaltkreisen
nicht allein!
•Hände, Schuhe, Boden und Arbeitsplatz müssen sauber und
trocken sein. Vermeiden Sie Messungen in feuchter Umge-
bung oder unter sonstigen Bedingungen, die die Sicherheit
gefährden könnten.
HF-Hochspannungstastkopf TT-HVP 2739
D-4
•Den Tastkopfkörper stets sauber und frei von leitenden Ver-
unreinigungen halten (siehe Abschnitt „Reinigung“).
•Der Tastkopf darf nur in Innenräumen verwendet werden.
•Vor dem Anschließen oder Abklemmen des Tastkopfes bitte
unbedingt die Hochspannungsquelle abschalten.
3. WARNHINWEISE
•Der Anschluss der Masseleitung ist Grundvoraussetzung für
einen sicheren Betrieb des Tastkopfes. Wird diese Verbin-
dung vor einer Messung nicht hergestellt, kann dies zu
schweren Verletzungen von Personen, Beschädigungen am
Tastkopf oder am Oszilloskop führen. Diese Verbindung
muss grundsätzlich hergestellt werden BEVOR die Tastkopf-
spitze mit der Hochspannung in Berührung kommt und darf
erst getrennt werden, wenn die Tastkopfspitze von der Hoch-
spannungsquelle entfernt wurde.
•Wurde der Tastkopf Spannungen über 39 kV DC oder 27 kV
AC rms ausgesetzt, BITTE DEN TASTKOPF NICHT MEHR
VERWENDEN! Ein solcher Tastkopf könnte beschädigt oder
defekt sein.
•Versuchen Sie niemals Messungen an Quellen durchzu-
führen, deren Gehäuse oder Rückleitungen nicht geerdet
sind.
•Die Masseleitung unter keinen Umständen mit der Hoch-
spannungsquelle oder der Tastkopfspitze verbinden!
•Vor dem Einschalten der Hochspannungsquelle bitte unbe-
dingt sicherstellen, dass kein Teil Ihres Körpers mit dem
Prüfobjekt in Berührung ist.
•Denken Sie daran, dass die tatsächliche Spannung 1000 Mal
größer ist als der am Oszilloskop angezeigte Wert.
•Trennen Sie den Hochspannungstastkopf von der Hochspan-
nungsquelle BEVOR Sie die Masseleitung entfernen.
HF-Hochspannungstastkopf TT-HVP 2739
D-5
Führen Sie mit diesem Hochspannungs-Tastkopf
TT-HVP 2739 NIEMALS erdfreie Messungen durch!
3. BETRIEB
1. Verbinden Sie die Masseleitung des Tastkopfes (Krokodil-
klemme) mit einer guten Erdung oder zuverlässigen Ge-
häuseerde.
2. Schließen Sie den BNC-Stecker an den BNC-Eingang Ihres
Oszilloskops an.
3. Wählen Sie den gewünschten Bereich Ihres Oszilloskops.
Bevor Sie Anschlüsse vornehmen, schalten Sie die
Hochspannungsquelle ab, wann immer dies möglich
ist.
HF-Hochspannungstastkopf TT-HVP 2739
D-6

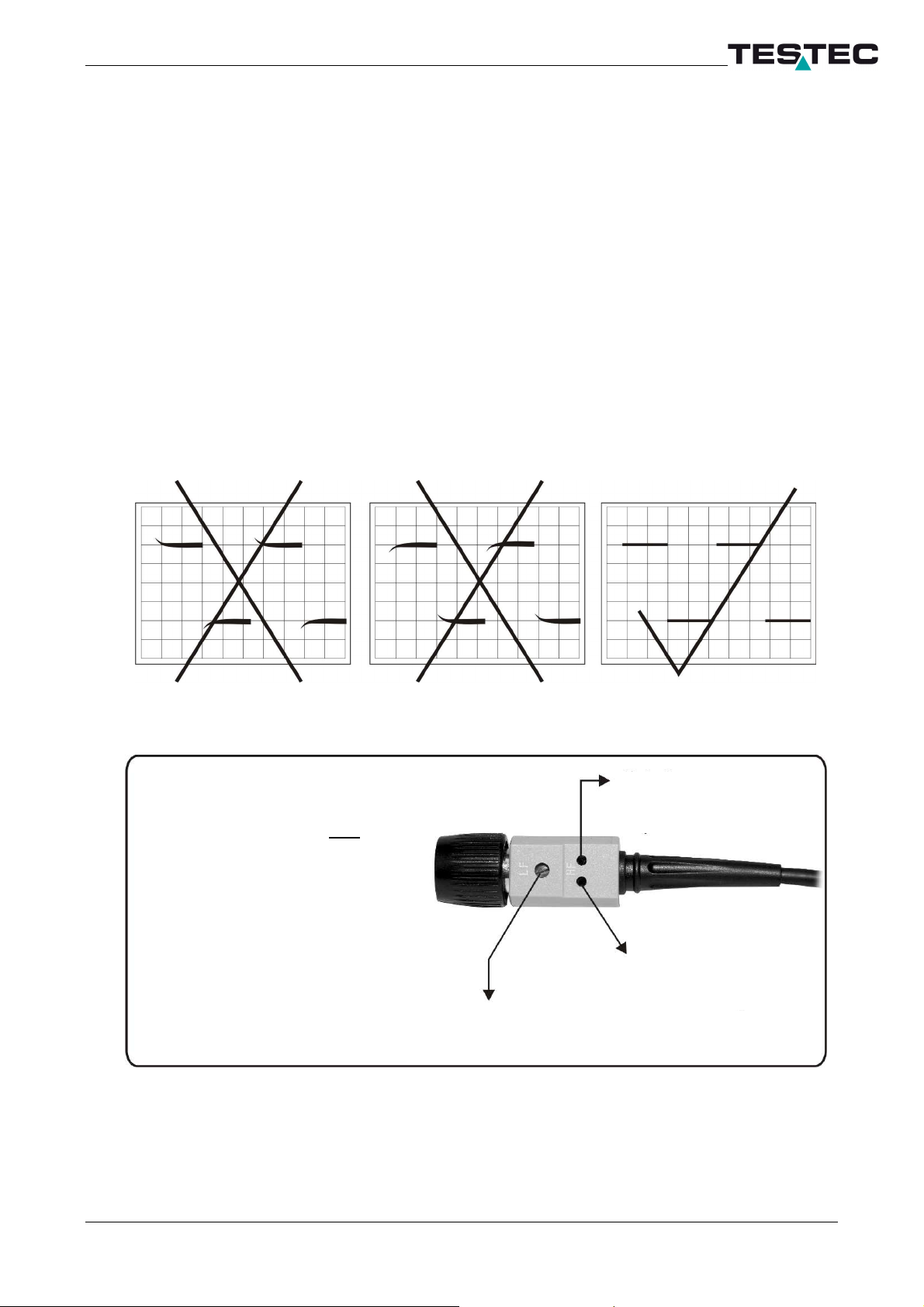

4. TASTKOPF-ABGLEICH
Die folgende Einstellung ist immer erforderlich, wenn der Tast-
kopf auf ein anderes Oszilloskop oder einen anderen Eingangs-
kanal abzugleichen ist.
Schließen Sie den Tastkopf an das Oszilloskop an, legen Sie ein
Rechtecksignal mit 200 Hz an die Tastkopfspitze an und stellen
Sie das Oszilloskop so ein, dass einige Zyklen der Signalform
angezeigt werden. Dann regeln Sie den Trimmer in Öffnung 1
auf das flachste Impulsdach ein.
Einstellung eines 200-Hz-Rechtecksignals
Den Frequenzgang des
Tastkopfes bitte nur mit
dem mitgelieferten
Abgleichwerkzeug auf
Ihr Oszilloskop
abstimmen.
Öffnung 1
Einstellung mit
200-Hz-Rechtecksignal
Öffnung 2
Einstellung mit
200-Hz-Rechtecksignal
Öffnung 3
Einstellung der Bandbreite
HF-Hochspannungstastkopf TT-HVP 2739
D-7
WARNUNG – GEFAHR!
(1) Die Einstellung über die Öffnungen 2 und 3 des Tastkopfes
TT-HVP 2739 darf nur von qualifizierten Technikern vorge-
nommen werden.
(2) Vor Einstellung über die Öffnungen 2 und 3 bitte zuerst die
Kunststoffabdeckung abziehen.
(3) Nur das mitgelieferte Abgleichwerkzeug verwenden.
(4) Liegt die gemessene Frequenz über 40 MHz oder auch, um
die Bandbreite einzustellen (Öffnung 3), müssen Sie die
kurze Masseleitung mit der Krokodilklemme verbinden, um
den besten Frequenzgang zu erhalten.
(5) Liegt die gemessene Spannung über 25 kV, bitte den Prüf-
spitzenaufsatz TT-IH 2739 auf den Tastkopf stecken, um die
Richtlinien 2006/95/EG, IEC1010-31:2015 einzuhalten.

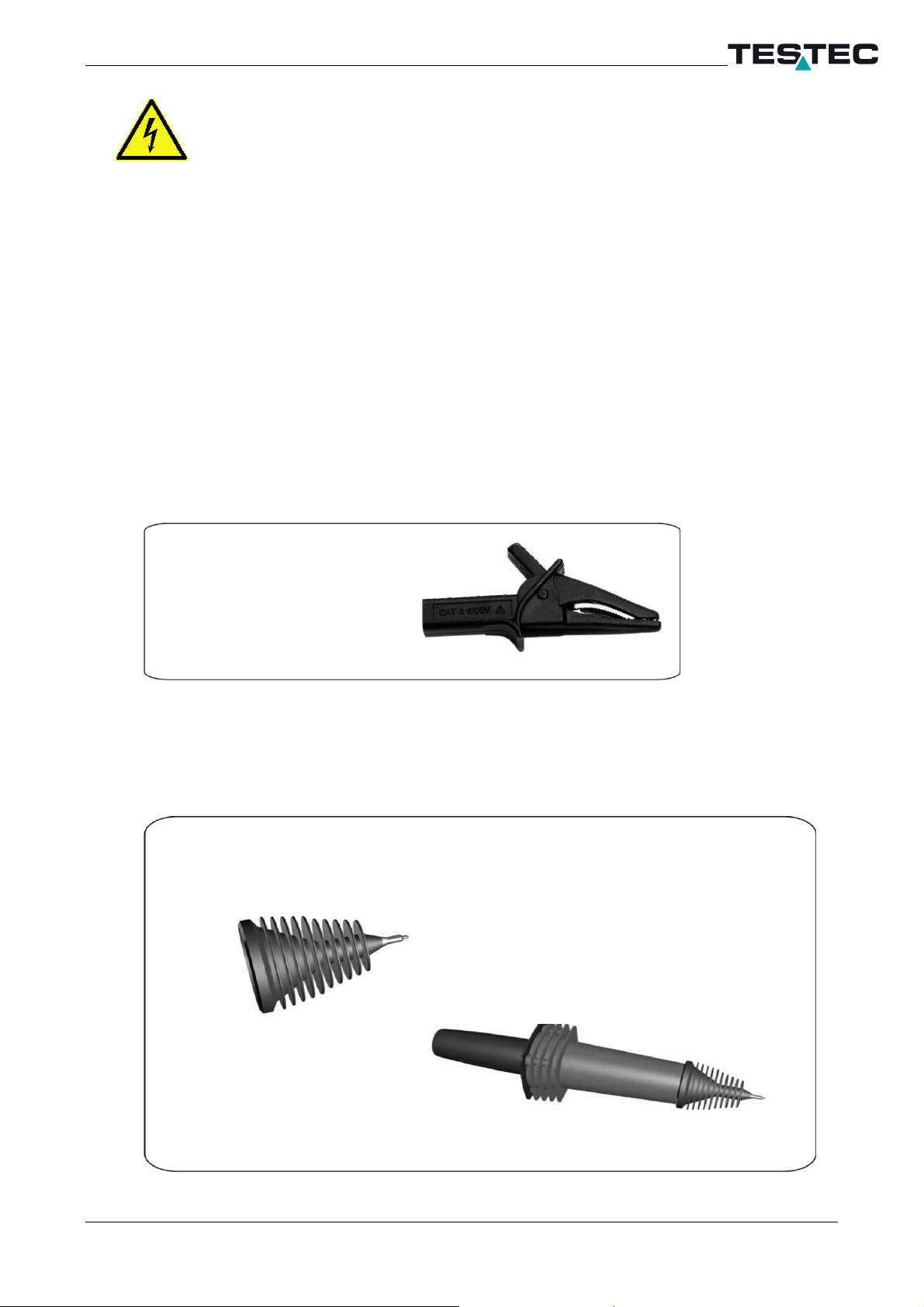

Hochspannungsisolierender Prüfspitzenaufsatz TT-IH 2739
TT-IH 2739
aufgesteckt auf TT-HVP 2739
Krokodilklemme für
Messfrequenzen
über 40 MHz
HF-Hochspannungstastkopf TT-HVP 2739
D-8
6. REINIGUNG
Den Tastkopf und die Kabel nur äußerlich mit einem weichen
Baumwolltuch reinigen, das mit einer Lösung aus Wasser mit
mildem Reinigungsmittel befeuchtet ist.
Den Tastkopf oder Teile davon bitte nie in Wasser
oder Flüssigkeiten tauchen.
Trocknen Sie den Tastkopf gründlich ab, bevor Sie
mit der Spannungsmessung beginnen.
Den Tastkopf nie Lösungsmitteln oder Lösemittel-
dämpfen aussetzen, da diese zu Schäden am
Gerätekörper und an den Kabeln führen können.

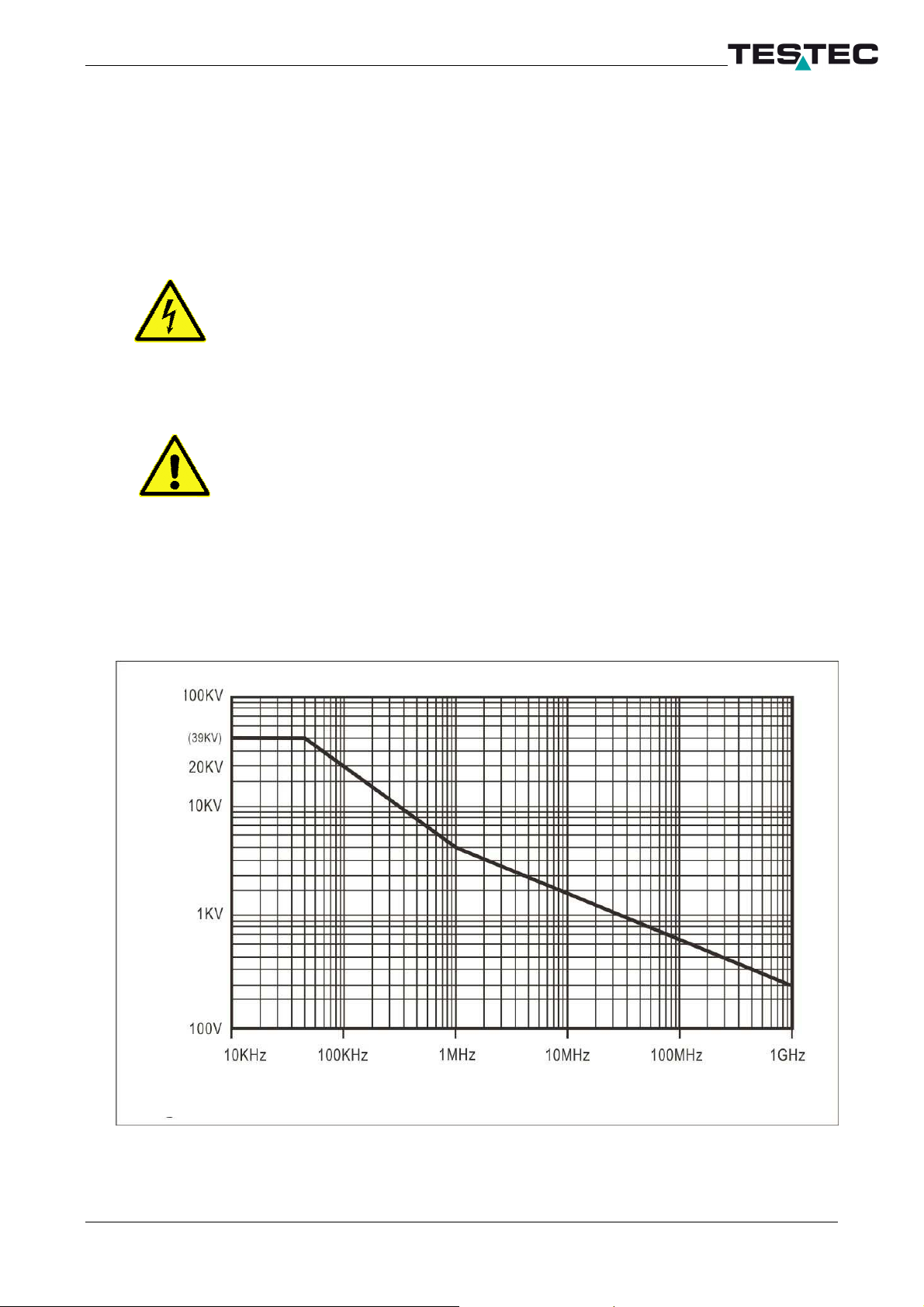

7. KURVE ZUM SPANNUNGSABFALL (Derating)
Frequenz
Spannung
(DC + AC
Spitze-Spitze
)
...........
