Textron Klauke K 63 Bedienungsanleitung

WE.3248 Version 1.c 7/99

Auf dem Knapp 46 Tel.: 02191/907-0

D-42855 Remscheid Fax: 02191/907-141

___________________________________________________________________________

Bedienungsanleitung

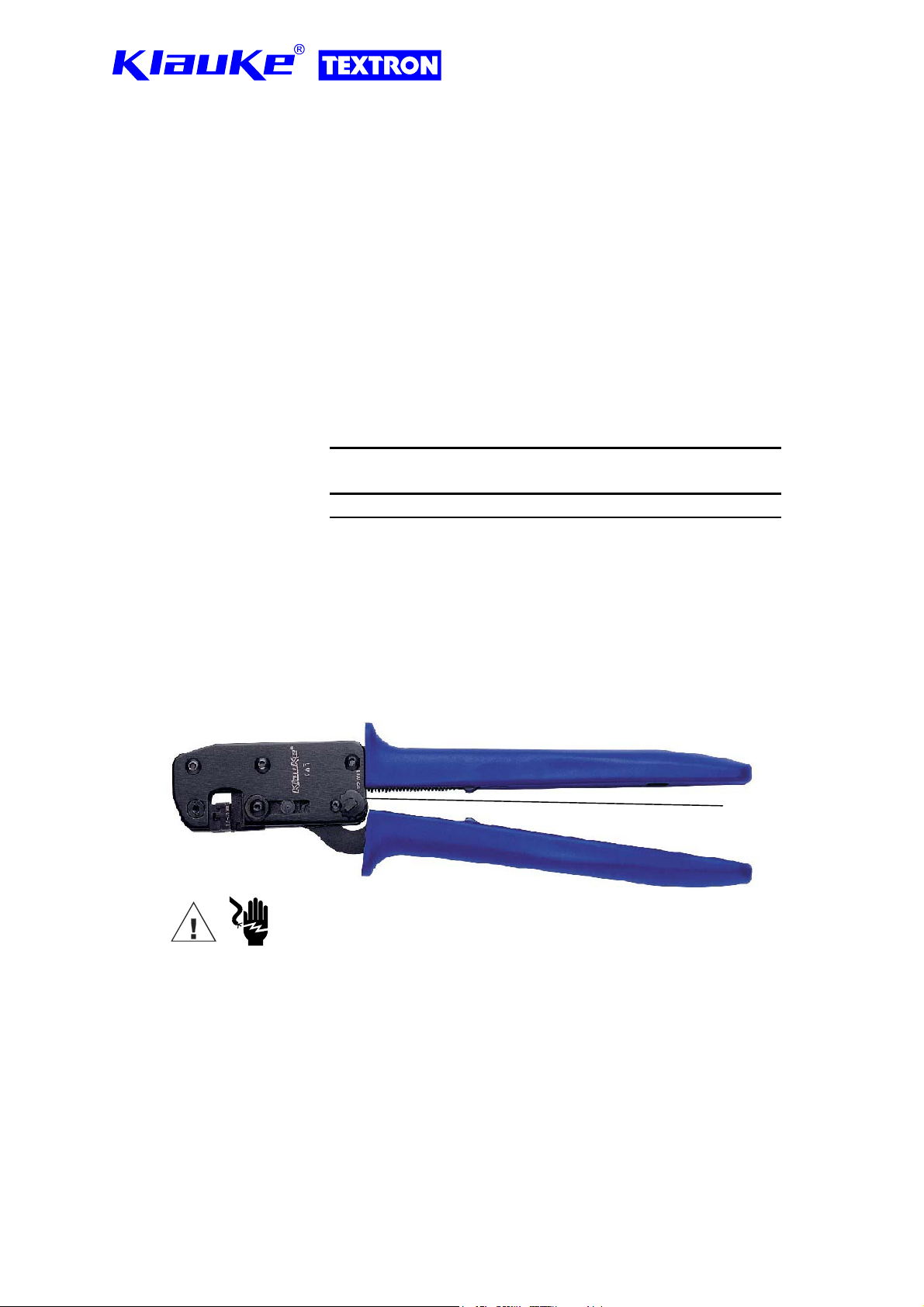

Preßwerkzeug K 63

1. Allgemeine Hinweise

Vor Inbetriebnahme Ihres Preßwerkzeuges lesen Sie sich die Bedienungsanleitung

sorgfältig durch.

2. Technische Daten

-Gewicht: ca. 0,6 kg

- Länge: ca. 265 mm

- Preßbereich: für unisolierte Flachsteckverbindungen mit seitlichem Leiteranschluß,

6.3 mm Steckbreite, Rollpressung.

Leiterquerschnitt Crimphöhe Crimpbreite Prüfleiter

0,5-2,5 1,6 2,5 0,5

3. Bedienung des Werkzeuges

Um das Werkzeug zu öffnen pressen Sie die Griffe fest zusammen bis die Sperr-

vorrichtung sich löst. Legen Sie den auf das Kabel aufgeschobenen Stecker in das

entsprechende Profil und schließen Sie das Werkzeug vollständig.

Das Werkzeug ist mit einem Ratschenmechanismus ausgestattet, der das Verbindungs-

material erst wieder freigibt, wenn der Preßzyklus vollständig beendet wurde.

Im Falle einer Fehlbedienung, z.B. einer falschen Zuordnung des Verbindungs-

materials zum Preßprofil, kann der Preßvorgang durch Betätigung des Ratschenhebels

(Pos. 1) unterbrochen werden.

Achtung

Es dürfen keine unter Spannung stehenden Teile verpreßt werden.

Vor Arbeitsbeginn ist ein spannungsfreier Zustand der zu verpressenden Verbindung

sicherzustellen.

4. Wartung

Das Preßwerkzeug ist nach jedem Gebrauch zu reinigen und die Bolzenverbindungen

einschließlich des Ratschenmechanismus sind leicht einzuölen.

Pos. 1

WE.3248 Version 1.c 7/99

Auf dem Knapp 46 Tel.: ++49 (0)2191/907-0

D-42855 Remscheid Fax: ++49 (0)2191/907-141

__________________________________________________________________________________________________________________

Instruction Manual

Crimping Tool K 63

1. General Remarks

Before starting to use the tool please read the instruction manual carefully.

2. Technical Data

-Weight: approx. 0,600 kg

- Length: approx. 265 mm

- Crimping Range: receptacles, tabs 6,3 mm, Roll crimp.

Cross-section Crimp

height

Crimp

width

Test

conductor

0,5-2,5 1,6 2,5 0,5

3. Operation

To open the crimping tool press handles. Insert the connecting material into the proper

crimping profile and close the crimping tool completely.

The crimping tool incorporates a ratchet mechanism which releases only after a full

crimping cycle is completed.

In case of a wrong insertion of the connecting material the ratchet mechanism can be

released by actuating the ratchet pawl (Pos. 1).

Attention

Do not use on live electrical circuits.

Before starting to crimp please make sure that all parts involved in the crimping process

are not energised.

4. Maintenance

The crimping tool has to be cleaned regularly and the bolt joints and ratchet mechanism

have to be oiled regularly.

Pos. 1
