Thule 1530 Bedienungsanleitung

C.20090622. 503-1530

instructions

FORD Edge, 5-dr SUV, 07–*

FORD Edge Sport, 5-dr SUV, 09–*

LINCOLN MKX, 5-dr SUV, 07–*

* w/o factory rack

1530Kit

480

480R

754

750

ISO 11154-E

2 503-1530

Kit

7 kg

15,4 Ibs

xx kg

xx Ibs Max.

110 Ibs

Max.

50kg

km/h

Mph

80 km/h

50 Mph

40 km/h

25 Mph

130 km/h

80 Mph

instructions

Kit XXXX

243 x 2

733 x 2 163 x 1 94 x 1

164 x 1

91 x 1 x 1

x1 x4

x2x2 x2

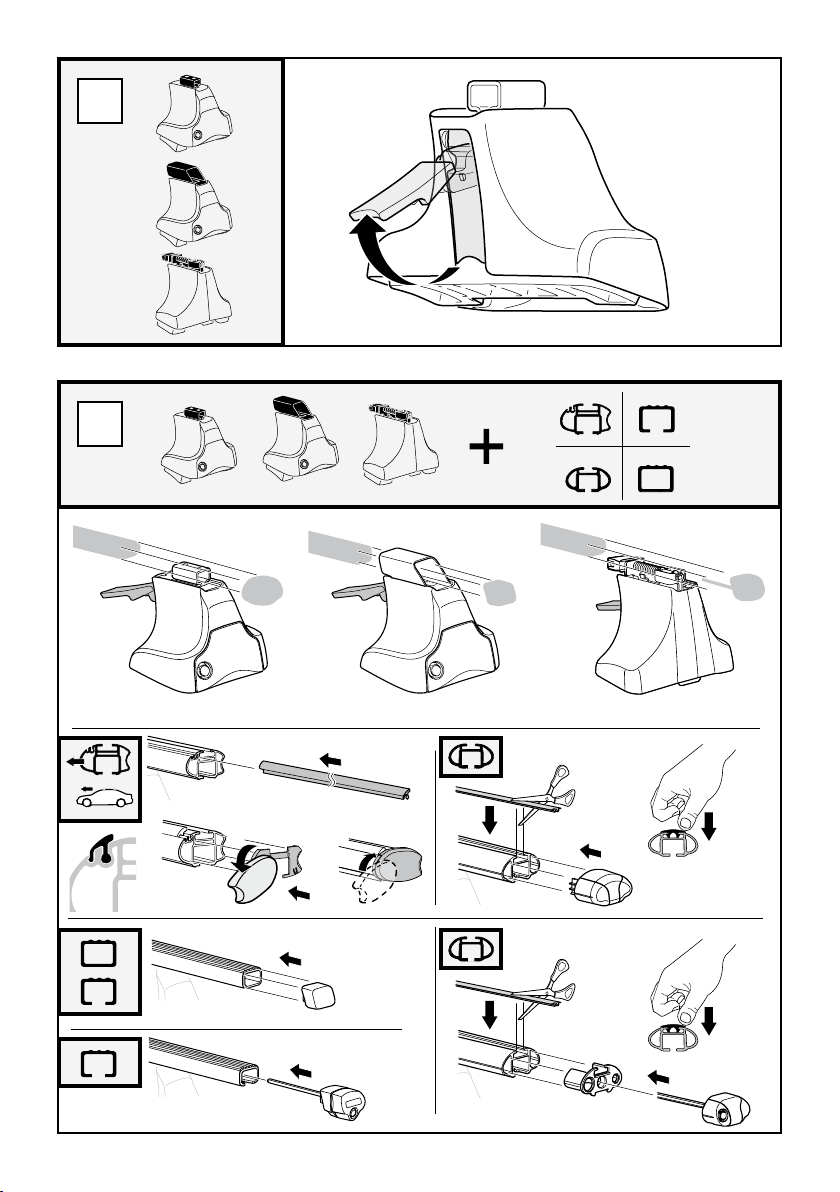

750

480

480R / 754

503-1530 3

750

480

480R / 754

480R / 754 480 750

4 503-1530

FORD Edge, 5-dr SUV, 07– 50,5

FORD Edge Sport, 5-dr SUV, 09– 50,5

LINCOLN MKX, 5-dr SUV, 07– 50,5

FORD Edge, 5-dr SUV, 07– 44,5

FORD Edge Sport, 5-dr SUV, 09– 44,5

LINCOLN MKX, 5-dr SUV, 07– 44,5

X inch X mm

FORD Edge, 5-dr SUV, 07– 45 1/2 ” 1156 mm

FORD Edge Sport, 5-dr SUV, 09– 45 1/2 ” 1156 mm

LINCOLN MKX, 5-dr SUV, 07– 45 1/2 ” 1156 mm

Y inch Y mm

FORD Edge, 5-dr SUV, 07– 43 1/4 ” 1096 mm

FORD Edge Sport, 5-dr SUV, 09– 43 1/4 ” 1096 mm

LINCOLN MKX, 5-dr SUV, 07– 43 1/4 ” 1096 mm

X inch/mm

Y inch/mm

3X / Y

480R

754 750

480

5503-1530

733733

243243

163

164

FORD Edge, 5-dr SUV, 07–

FORD Edge Sport, 5-dr SUV, 09–

LINCOLN MKX, 5-dr SUV, 07–

480R / 754

750

480

6 503-1530

GB/US Tighten alternately

D Die Schrauben abwechselnd

anziehen

F Serrer alternativement chaque

côté

NL Afwisselend aan de linker- en

de rechterkant aandraaien

I Alternare il serraggio delle viti

E Apretar alternativamente

PT Aperte alternadamente

S Dra åt växelvis

FIN Kierrä vuorotellen

EST Pinguldage vaheldumisi

LAT Pievelciet pamīšus

LIT Užsukinėkite pakaitomis

PL Śruby dokręcaj naprzemiennie

RU Затягивайте попеременно

CZ Pokrętła bagażnika dokręcaj

dokręcaj naprzemiennie.

SK Doťahujte striedavo

SLO Privijajte izmenično.

HR Naizmjenično zategnite

HU Egymástól függetlenül

szorítandó

GR Σφíγγετε εναλáξ

TR Dönüşümlü sıkın

B CA

X mm

FORD Edge, 5-dr SUV, 07– 250 mm 700 mm 10 ” 27 1/2 ”

FORD Edge Sport, 5-dr SUV, 09– 250 mm 700 mm 10 ” 27 1/2 ”

LINCOLN MKX, 5-dr SUV, 07– 250 mm 700 mm 10 ” 27 1/2 ”

Y mm X inch Y inch

7503-1530

4 Nm

≈ 3 Nm

3 Nm

480R / 754

750

480

503-1530

544 (x4)

596 (x6)

588 (x8)

452 (x12)

510 (x10)

EUR

ASIA

i i

Thule Sweden AB, Box 69, 330 33 Hillerstorp, SWEDEN

Thule Inc., 42 Silvermine Road, Seymour, Connecticut 06483, USA www.thule.com

[email protected]

customer[email protected]

i i

ABAB
