Thule C29 Bedienungsanleitung

SWEDEN

MAKES YOUR ROOF

RACK THULE COMPATIBLE

RENDEZ VOTRE GALERIE THULE COMPATIBLE.

x 4

Follow Ski Carrier Instructions for complete installation. For use with 597/598 or 585/586 see reverse side

for additional instructions. The spacer and longer bolt should only be used with the 724/725 Flat Top Ski

Carriers. Disregard the bolts that come in the 724/725.

Suivez les instructions d’installation du porte-skis. Si vous utilisez cet article de

concert avec le modèle 597/598 ou 585/586, consultez le verso pour obtenir des renseignements supplémentaires. L’entretoise et le boulon le plus long

devraient seulement être utilisés avec les porte-skis pour toit 724/725. Ne tenez pas compte des boulons inclus avec le modèle 724/725.

Minimum required load bar spread is 12 inches.

Les barres de chargement doivent être espacées d’au moins 30 cm (12 po) l’une de l’autre.

Mount skis with tails forward.

Fixez les skis en plaçant les talons vers l’avant.

Where possible for added security, mount

heel of binding forward of front carrier.

Pour une plus grande sécurité, placez dans la mesure du

possible la talonnière de la fixation devant la barre de

chargement avant.

Front

Avant

Rear

Arrière

4-pr.

4 skis

6-pr.

6 skis

PART

#853–2144

Pièce n° 853-2144

INCH

MINIMUM

30 cm (12 po)

minimum

C29

Opening faces the back of the vehicle.

L’ouverture fait face à l’arrière du véhicule.

501-5164

Position the spacer on the bolts

before mounting the ski carrier.

Placez l’entretoise sur les boulons avant de fixer le

porte-skis.

x 4

Assemble the star wheel, nut

and rubber pad (597/598) or

rubber loop (585/586) as

shown.

Assemblez la roue en étoile, l’écrou

et le coussinet (597/598) ou

l’anneau de caoutchouc (585/586),

comme dans l’illustration ci-contre.

Assemble carriage bolt,

rectangular washer and

Clamp-On as illustrated.

Note: Only one set of

washers are needed for this

application.

Assemblez le boulon de carrosserie,

la rondelle rectangulaire et la pince

de serrage, comme dans l’illustration

ci-contre. Remarque : un seul jeu de

rondelles est nécessaire pour ce

type d’installation.

While holding the end of

the carriage bolt with one

hand, wrap the Clamp-On

around the load bar to the

loose position. Refer to

the front page for Clamp-

On direction. Repeat this

for all four Clamp-Ons.

Tout en tenant le bout du boulon de

carrosserie d’une main, ramenez la

pince de serrage autour de la barre

de chargement de façon à ce qu’il y

ait du jeu. Pour connaître les instruc-

tions d’installation des pinces de

serrage, consultez le recto. Répétez

cette étape pour les quatre pinces

de serrage.

SWEDEN

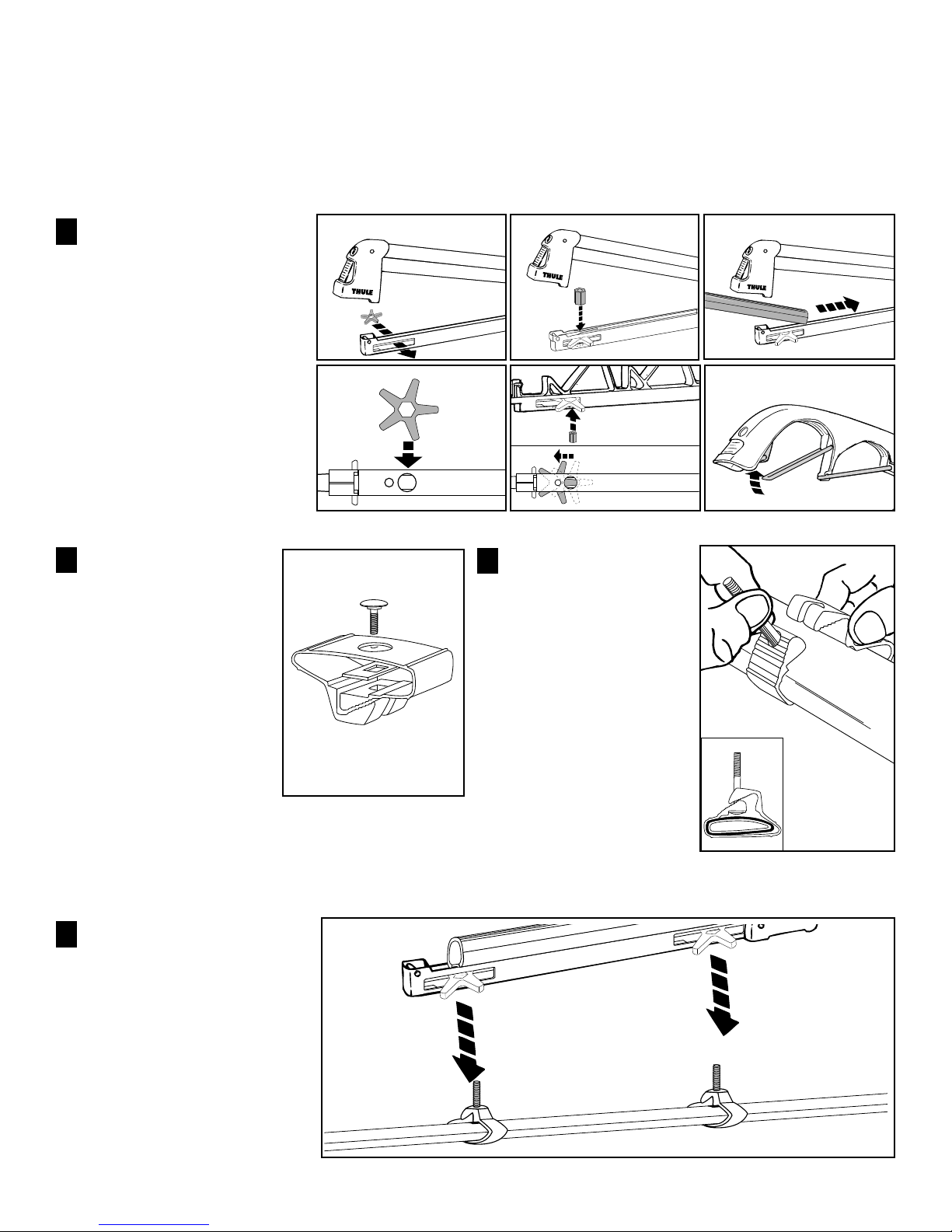

Position the Clamp-Ons so that

the bolts line up with the holes

on the bottom of the ski carrier.

Set the carrier down on to the

bolts. Follow your ski carrier

instructions from here on.

Placez les pinces de serrage de sorte

que les boulons soient en ligne avec les

trous sous le porte-skis. Fixez le support

en le déposant sur les boulons.

597/598

585/586

Loose Position

Position lâche

SWEDEN

Clamp On installation for use with 597/598 or 585/586

Please follow these instructions in conjunction with your ski carrier instructions.

Installation des pinces de serrage à utiliser avec le modèle 597/598 ou 585/586

Veuillez suivre les instructions ci-dessous de concert avec les instructions d’installation du porte-skis.
