Thule Kit 1110 Bedienungsanleitung

C.20090617. 503-1110

instructions

1110Kit

MAZDA 323, 4-dr Sedan, 98-00, 01-03

MAZDA 323F, 5-dr Hatchback, 98-00, 01-03

MAZDA 323 Familia, 4-dr Sedan, 98-00, 01-03

MAZDA 323 Protegé, 4-dr Sedan, 98-00, 01-03

FORD Laser, 4-dr Sedan, 98-00, 01-03

480

480R

754

750

ISO 11154-E

2 503-1110

Kit

202 x 2

201 x 2 234 x 2

03 x 4

x 1

7 kg

15,4 Ibs

xx kg

xx Ibs Max.

165 Ibs

Max.

75kg

km/h

Mph

80 km/h

50 Mph

40 km/h

25 Mph

130 km/h

80 Mph

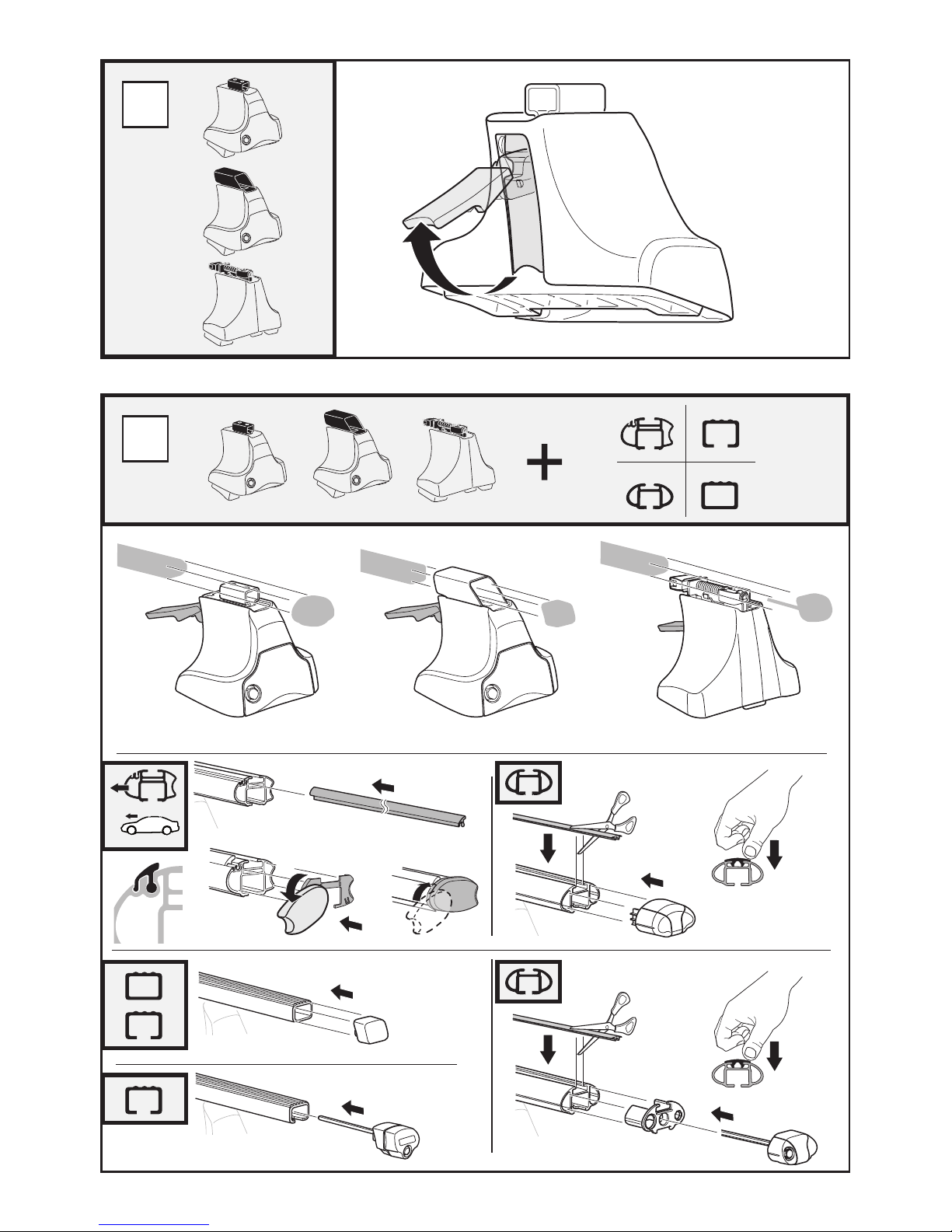

instructions

Kit XXXX

x1 x4

x2x2 x2

750

480

480R / 754

503-1110 3

750

480

480R / 754

480R / 754 480 750

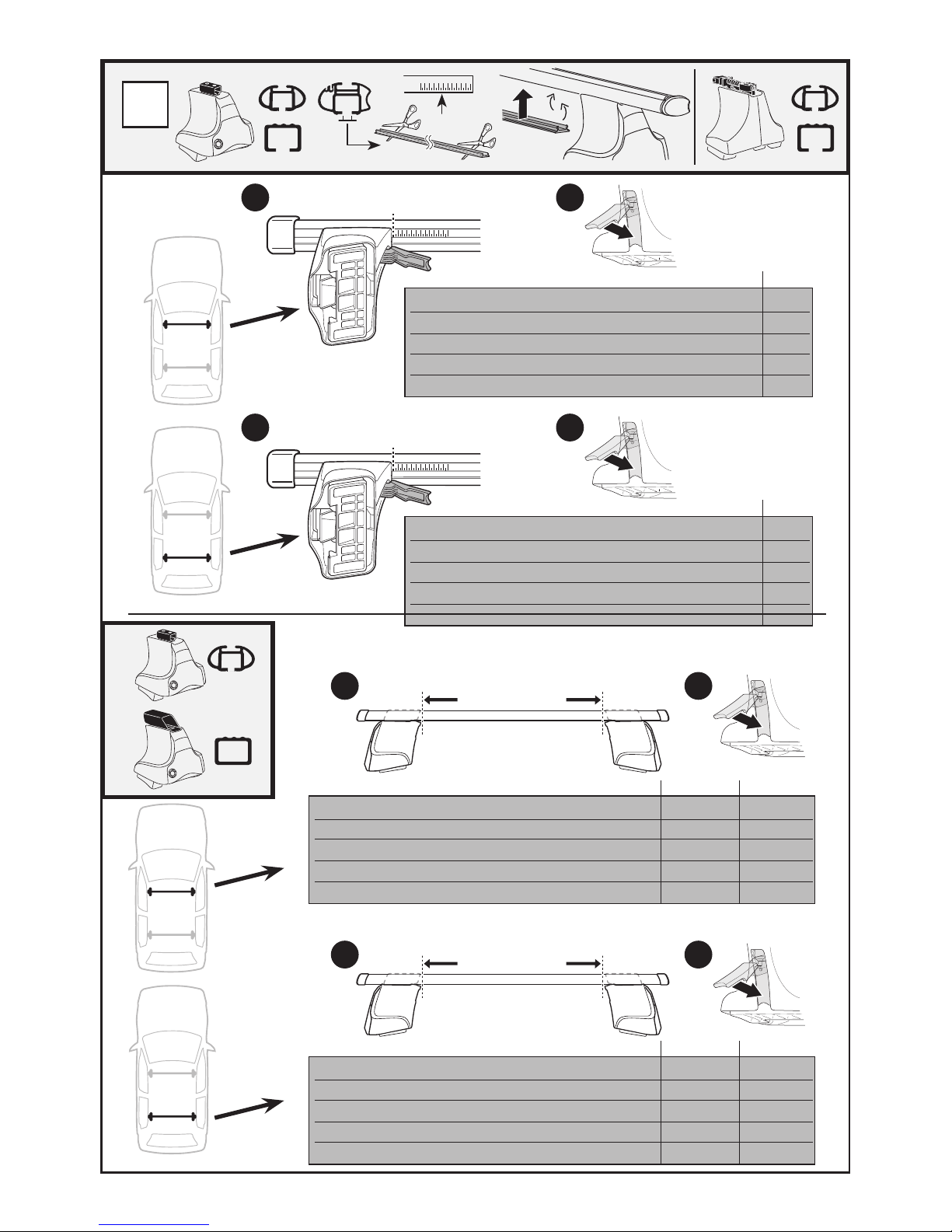

4 503-1110

MAZDA 323, 4-dr Sedan, 98-00, 01-03 31,5

MAZDA 323F, 5-dr Hatchback, 98-00, 01-03 31,5

MAZDA 323 Familia, 4-dr Sedan, 98-00, 01-03 31,5

MAZDA 323 Protegé, 4-dr Sedan, 98-00, 01-03 31,5

FORD Laser, 4-dr Sedan, 98-00, 01-03 31,5

MAZDA 323, 4-dr Sedan, 98-00, 01-03 30,5

MAZDA 323F, 5-dr Hatchback, 98-00, 01-03 28,5

MAZDA 323 Familia, 4-dr Sedan, 98-00, 01-03 30,5

MAZDA 323 Protegé, 4-dr Sedan, 98-00, 01-03 30,5

FORD Laser, 4-dr Sedan, 98-00, 01-03 30,5

Xinch

Yinch

Xmm

Ymm

MAZDA 323, 4-dr Sedan, 98-00, 01-03 38 ” 966 mm

MAZDA 323F, 5-dr Hatchback, 98-00, 01-03 38 ” 966 mm

MAZDA 323 Familia, 4-dr Sedan, 98-00, 01-03 38 ” 966 mm

MAZDA 323 Protegé, 4-dr Sedan, 98-00, 01-03 38 ” 966 mm

FORD Laser, 4-dr Sedan, 98-00, 01-03 38 ” 966 mm

MAZDA 323, 4-dr Sedan, 98-00, 01-03 37 5/8” 956 mm

MAZDA 323F, 5-dr Hatchback, 98-00, 01-03 36 7/8” 936 mm

MAZDA 323 Familia, 4-dr Sedan, 98-00, 01-03 37 5/8” 956 mm

MAZDA 323 Protegé, 4-dr Sedan, 98-00, 01-03 37 5/8” 956 mm

FORD Laser, 4-dr Sedan, 98-00, 01-03 37 5/8” 956 mm

X inch/mm

Y inch/mm

3X / Y

480R

754 750

480

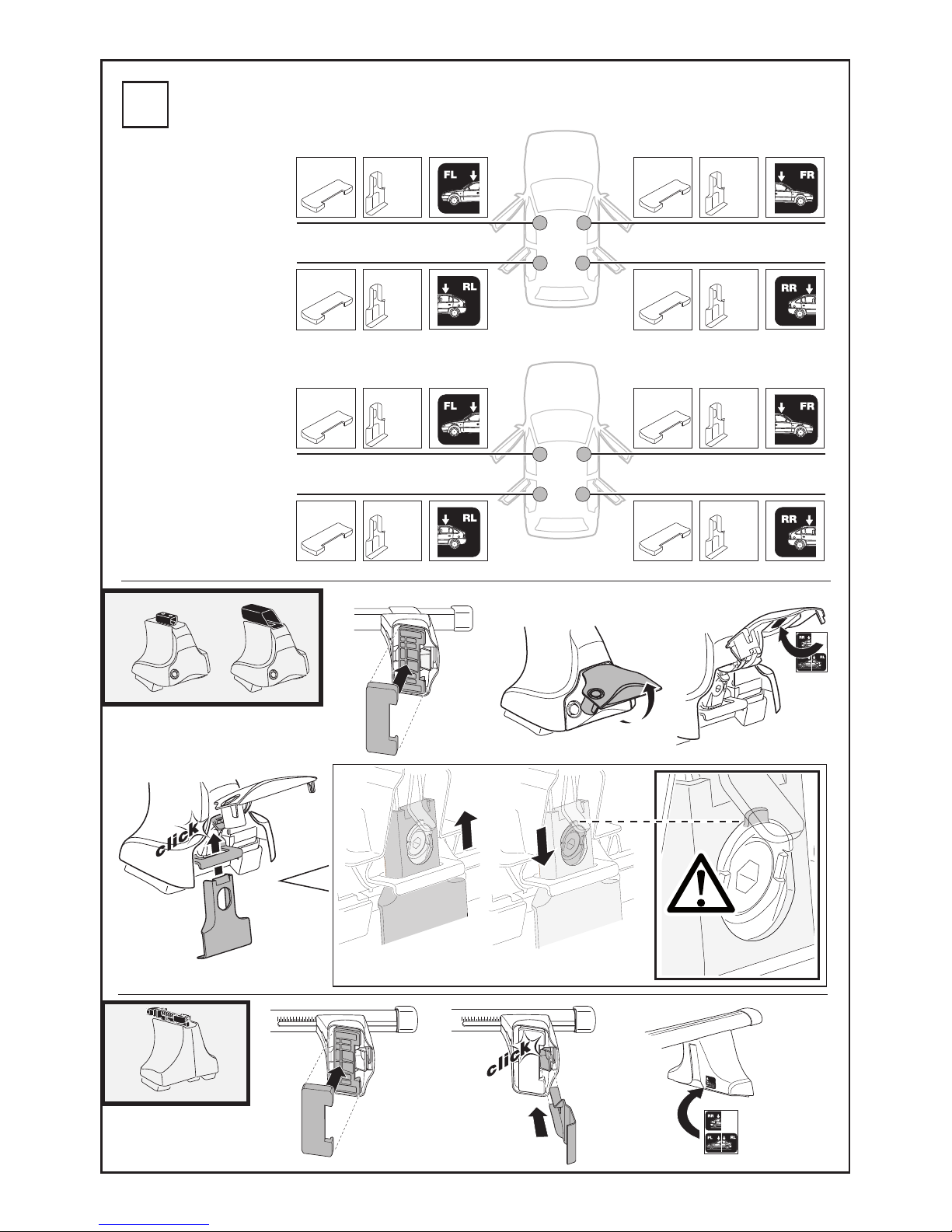

5503-1110

201201

202202

201201

234234

MAZDA 323, 4-dr Sedan, 98-00, 01-03

MAZDA 323 Familia, 4-dr Sedan, 98-00, 01-03

MAZDA 323 Protegé, 4-dr Sedan, 98-00, 01-03

FORD Laser, 4-dr Sedan, 98-00, 01-03

MAZDA 323F, 5-dr Hatchback, 98-00, 01-03

480R / 754

750

480

6 503-1110

GB/US Tighten alternately

DDie Schrauben abwechselnd

anziehen

FSerrer alternativement chaque

côté

NL Afwisselend aan de linker- en

de rechterkant aandraaien

IAlternare il serraggio delle viti

ESerrare alternativamente

PT Aperte alternadamente

SDra åt växelvis

FIN Kierrä vuorotellen

EST Pinguldage vaheldumisi

LAT Pievelcietpamīšus

LIT Užsukinėkitepakaitomis

PL Śrubydokręcajnaprzemiennie

RU Затягивайтепопеременно

CZ Pokrętłabagażnikadokręcaj

dokręcajnaprzemiennie.

SK Doťahujtestriedavo

SLO Privijajteizmenično.

HR Naizmjeničnozategnite

HU Egymástól függetlenül

szorítandó

GR Σφíγγετεεναλáξ

TR Dönüşümlüsıkın

B C

X mm

MAZDA 323, 4-dr Sedan, 98-00, 01-03 220 mm 650 mm 8 5/8 ”25 5/8 ”

MAZDA 323F, 5-dr Hatchback, 98-00, 01-03 220 mm 700 mm 8 5/8 ”27 1/2 ”

MAZDA 323 Familia, 4-dr Sedan, 98-00, 01-03 220 mm 650 mm 8 5/8 ”25 5/8 ”

MAZDA 323 Protegé, 4-dr Sedan, 98-00, 01-03 220 mm 650 mm 8 5/8 ” 25 5/8 ”

FORD Laser, 4-dr Sedan, 98-00, 01-03 220 mm 650 mm 8 5/8 ” 25 5/8 ”

Y mm X inch Y inch

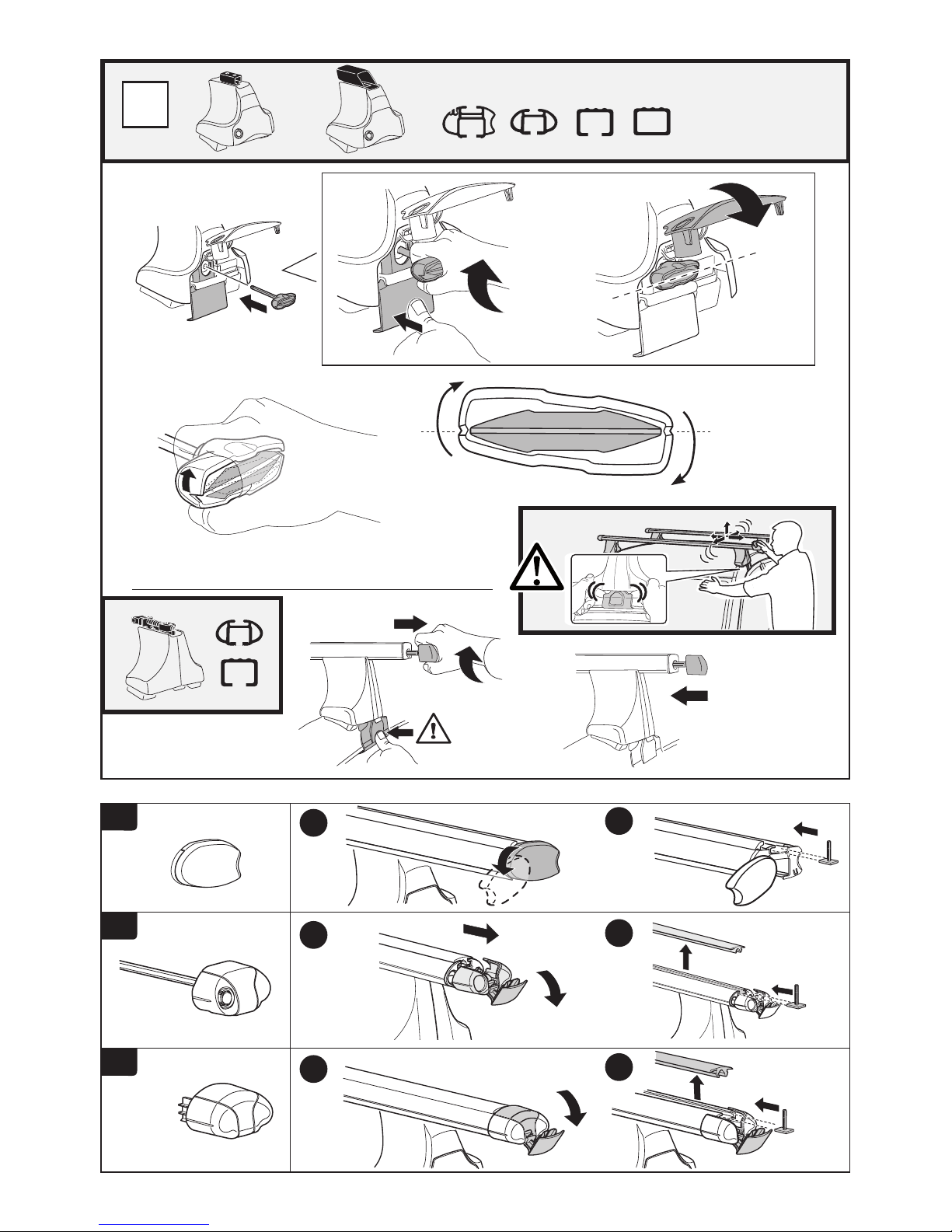

7503-1110

4 Nm

≈ 3 Nm

3 Nm

480R / 754

750

480

503-1110

544 (x4)

596 (x6)

588 (x8)

452 (x12)

510 (x10)

EUR

ASIA

i i

Thule Sweden AB, Box 69, 330 33 Hillerstorp, SWEDEN

Thule Inc., 42 Silvermine Road, Seymour, Connecticut 06483, USA www.thule.com

[email protected]

customer.ser[email protected]

i i

ABAB
