TOOLCRAFT LDM 70 P Bedienungsanleitung

LDM 70 P

Laser-Entfernungsmesser

BEDIENUNGSANLEITUNG

LDM 70 P

Laser distance meter

OPERATING INSTRUCTIONS

LDM 70 P

Télémètre Laser

MODE D’EMPLOI

LDM 70 P

Laser afstandsmeter

GEBRUIKSAANWIJZING

Best.-Nr. / Item No. /

Nº de commande / Bestnr.

1007589

Version 01/14

Diese Bedienungsanleitung gehört zu diesem Produkt.

Sie enthält wichtige Hinweise zur Inbetriebnahme und

Handhabung. Achten Sie hierauf, auch wenn Sie dieses

Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum

Nachlesen auf! Eine Auistung der Inhalte nden Sie in

dem Inhaltsverzeichnis mit Angabe der entsprechenden

Seitenzahlen auf Seite 3.

These Operating Instructions accompany this product. They

contain important information on setting up and using the

device. You should refer to these instructions, even if you

are buying this product for someone else.

Please retain these Operating Instructions for future use! A

list of the contents can be found in the Table of contents, with

the corresponding page number, on page 29.

Le présent mode d’emploi fait partie intégrante du

produit. Il comporte des directives importantes pour la

mise en service et la manipulation de l’appareil. Tenir

compte de ces remarques, même en cas de transfert du

produit à un tiers.

Conserver ce mode d’emploi an de pouvoir le consulter

à tout moment. La table des matières avec indication des

pages correspondantes se trouve à la page 55.

Deze gebruiksaanwijzing hoort bij dit product. Zij bevat

belangrijke informatie over de inbedrijfstelling en het

gebruik. Let hierop, ook wanneer u dit product aan derden

overhandigt.

Bewaar daarom deze gebruiksaanwijzing om in

voorkomende gevallen te kunnen raadplegen. In de

inhoudsopgave op pagina 81 vindt u een lijst met

inhoudspunten met vermelding van het bijbehorende.

Inhaltsverzeichnis

Seite

1. Einführung......................................................................................4

2. Bestimmungsgemäße Verwendung ...............................................5

3. Lieferumfang ..................................................................................5

4. Erklärung der Symbole...................................................................6

5. Sicherheitshinweise........................................................................6

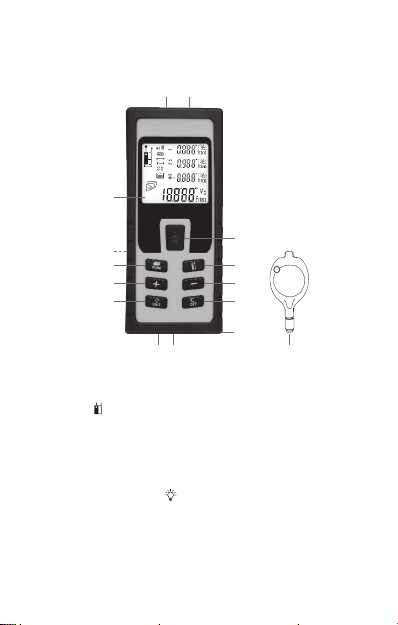

6. Bedienelemente ...........................................................................10

7. Batterien einlegen / wechseln ......................................................12

8. Gerät ein-/ausschalten.................................................................12

9. Einstellungen................................................................................13

10. Abstandsmessung........................................................................15

11. Messwerte addieren.....................................................................15

12. Messwerte subtrahieren...............................................................16

13. Kontinuierliche Messung..............................................................17

14. Flächenmessung..........................................................................18

15. Flächen addieren .........................................................................18

16. Volumenmessung.........................................................................20

17. Indirekte Messung........................................................................20

18. Absteckfunktion............................................................................23

19. Gespeicherte Messwerte abrufen ................................................24

20. Hintergrundbeleuchtung...............................................................25

21. Werte löschen / Standby-Modus..................................................25

22. Optionales Stativ..........................................................................25

23. Fehlerhilfe ....................................................................................26

24. Reinigung und Wartung................................................................26

25. Entsorgung...................................................................................27

26. Technische Daten.........................................................................28

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen

Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb

sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung

beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie

enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten

Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben

Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland:

Tel.-Nr.: 0 96 04 / 40 87 87

(der Anruf kostet 14 ct/min inkl. MwSt. aus dem Festnetz.

Mobilfunkhöchstpreis: 42 ct/min inkl. MwSt.)

Fax-Nr.: 01805 / 31 21 10

E-mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet

www.conrad.de, unter der Rubrik „Kontakt“

Mo. - Fr. 8.00 bis 18.00 Uhr

Österreich:

www.conrad.at

www.business.conrad.at

Schweiz:

Tel.-Nr.: 0848 / 80 12 88

Fax-Nr.: 0848 / 80 12 89

E-mail: [email protected]

Mo. - Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

2. Bestimmungsgemäße Verwendung

Das Produkt dient zur Messung von Entfernungen, Flächen und

Volumen. Die Messwerte können addiert und subtrahiert werden. Über

das indirekte Messverfahren kann die Höhe ermittelt werden. Das

Produkt verfügt über einen internen Speicher für bis zu 50 Messwerte.

Das Produkt eignet sich zum Einsatz im Außenbereich (Schutzart IP54).

Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das

Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für

andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt

beschädigt werden. Außerdem kann eine unsachgemäße Verwendung

Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc.

hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und

bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der

Bedienungsanleitung an dritte Personen weiter.

3. Lieferumfang

•Laser-Entfernungsmesser

•2 x AAA-Batterie

•Tasche

•Handschlaufe

•Endstück

•Bedienungsanleitung

4. Erklärung der Symbole

Die folgenden Symbole müssen beachtet werden:

Ein Ausrufezeichen in einem Dreieck zeigt wichtige

Anweisungen in dieser Anleitung, die unbedingt befolgt

werden müssen.

Das „Hand“-Symbol ist zu nden, wenn Ihnen besondere

Tipps und Hinweise zur Bedienung gegeben werden

sollen.

5. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam

durch und beachten Sie insbesondere die

Sicherheitshinweise.FallsSie dieSicherheitshinweise

und die Angaben zur sachgemäßen Handhabung

in dieser Bedienungsanleitung nicht befolgen,

übernehmen wir für dadurch resultierende Personen-/

Sachschäden keine Haftung. Außerdem erlischt in

solchen Fällen die Gewährleistung/Garantie.

Personen / Produkt

•Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und

Haustieren fern.

•Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses

könnte für Kinder zu einem gefährlichen Spielzeug werden.

•Schützen Sie das Produkt vor extremen Temperaturen, direktem

Sonnenlicht, starken Erschütterungen, brennbaren Gasen, Dämpfen

und Lösungsmitteln.

•Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

•Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das

Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter

Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn

das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen

Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

•Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge

oder dem Fall aus bereits geringer Höhe wird es beschädigt.

Laser

•Beim Betrieb der Lasereinrichtung ist unbedingt darauf zu achten,

dass der Laserstrahl so geführt wird, dass sich keine Person

im Projektionsbereich bendet und dass ungewollt reektierte

Strahlen (z.B. durch reektierende Gegenstände) nicht in den

Aufenthaltsbereich von Personen gelangen können.

•Laserstrahlung kann gefährlich sein, wenn der Laserstrahl oder

eine Reexion in das ungeschützte Auge gelangt. Informieren Sie

sich deshalb bevor Sie die Lasereinrichtung in Betrieb nehmen über

die gesetzlichen Bestimmungen und Vorsichtsmaßnahmen für den

Betrieb eines derartigen Lasergerätes.

•Blicken Sie nie in den Laserstrahl und richten Sie ihn niemals auf

Personen oder Tiere. Laserstrahlung kann zu Augenverletzungen

führen.

•Wenn Laserstrahlung ins Auge trifft, sind die Augen bewusst zu

schließen und der Kopf ist sofort aus dem Strahl zu bewegen.

•Sollten Ihre Augen durch Laserstrahlung irritiert worden sein, führen

Sie auf keinen Fall mehr sicherheitsrelevante Tätigkeiten, wie z.B.

Arbeiten mit Maschinen, in großer Höhe oder in der Nähe von

Hochspannung aus. Führen Sie bis zum Abklingen der Irritation

auch keine Fahrzeuge mehr.

•Richten Sie den Laserstrahl niemals auf Spiegel oder andere

reektierende Flächen. Der unkontrolliert abgelenkte Strahl könnte

Personen oder Tiere treffen.

•Öffnen Sie das Gerät niemals. Einstell- oder Wartungsarbeiten

dürfen nur vom ausgebildeten Fachmann, der mit den jeweiligen

Gefahren vertraut ist, durchgeführt werden. Unsachgemäß

ausgeführte Einstellarbeiten können eine gefährliche Laserstrahlung

zur Folge haben.

•Das Produkt ist mit einem Laser der Laserklasse 2 ausgerüstet. Im

Lieferumfang benden sich Laserhinweisschilder in verschiedenen

Sprachen. Sollte das Hinweisschild auf dem Laser nicht in

Ihrer Landessprache verfasst sein, befestigen Sie bitte das

entsprechende Schild auf dem Laser.

BATTERIE: 2 x 1,5 V/DC (AAA)

ACHTUNG

LASERSTRAHLUNG

Distributed by Conrad Electronic S.E.,

Klaus-Conrad-Str.1, D-92240 Hirschau

NICHT IN DEN STRAHL BLICKEN

LASERKLASSE 2

EN60825-1: 2007

Max. Ausgangsleistung: < 1 mW

Wellenlänge: 620~690 nm

•Vorsicht - wenn andere als die hier in der Anleitung angegebenen

Bedienungseinrichtungen benutzt oder andere Verfahrensweisen

ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition

führen.

Batterien

•Achten Sie beim Einlegen der Batterien auf die richtige Polung.

•Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht

verwenden, um Beschädigungen durch Auslaufen zu vermeiden.

Auslaufende oder beschädigte Batterien können bei Hautkontakt

Säureverätzungen hervorrufen. Beim Umgang mit beschädigten

Batterien sollten Sie daher Schutzhandschuhe tragen.

•Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.

Lassen Sie Batterien nicht frei herumliegen, da diese von Kindern

oder Haustieren verschluckt werden könnten.

•Alle Batterien sollten zum gleichen Zeitpunkt ersetzt werden.

Das Mischen von alten und neuen Batterien im Gerät kann zum

Auslaufen der Batterien und zur Beschädigung des Geräts führen.

•Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht

kurz und werfen Sie sie nicht ins Feuer. Versuchen Sie niemals,

nicht auadbare Batterien aufzuladen. Es besteht Explosionsgefahr!

Sonstiges

•Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die

Arbeitsweise, die Sicherheit oder den Anschluss des Produktes

haben.

•Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten

ausschließlich von einem Fachmann bzw. einer Fachwerkstatt

durchführen.

•Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung

nicht beantwortet werden, wenden Sie sich an unseren technischen

Kundendienst oder an andere Fachleute.

6. Bedienelemente

A B

MDL

HI O

A. Messsensor

B. Laseraustritt

C. Taste ON (Ein)

D. Taste (Messreferenz)

E. Taste -

F. Taste C / OFF (Löschen / Aus)

G. Handschlaufenbefestigung

H. Steckplatz für Endstück / Batteriefachverschluss

I. Batteriefach

J. Taste UNIT (Einheit) / (Hintergrundbeleuchtung)

K. Taste +

L. Taste FUNC (Funktion)

M. Stativgewinde, Unterseite

N. Display

O. Endstück

Inhaltsverzeichnis

Sprachen:

Andere TOOLCRAFT Messgerät Handbücher

TOOLCRAFT

TOOLCRAFT 1377960 Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT TO-6935868 Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT CL12-G Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT LDM 50 P Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT CL12 Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT LDM 70 Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT LDM X60 Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT LDM 20 J Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT 82 09 18 Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT CL15-G Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT TO-498856 Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT 1888214 Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT TO-7153950 Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT LDM X100 Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT LDM 50 U Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT 2389202 Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT Cross-Line CL8 Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT 75 98 13 Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT 2303985 Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT KLL-500 Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT 1377557 Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT 2247981 Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT TC-LDM 60 R Multi Bedienungsanleitung

TOOLCRAFT

TOOLCRAFT 81 58 17 Bedienungsanleitung

Beliebte Messgerät Handbücher anderer Marken

Suaoki

Suaoki D40 Bedienungsanleitung

Elster

Elster BK-G1.6 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Deltabar FMD71 Handbuch

Duratool

Duratool D03128 Bedienungsanleitung

Vega

Vega VEGAPULS 65 Bedienungsanleitung

Tonghui

Tonghui TH2618B Bedienungsanleitung

Tenmars

Tenmars TM-801 Bedienungsanleitung

MSR

MSR 145 Bedienungsanleitung

TPS

TPS WP-82 Bedienungsanleitung

ELMETRON

ELMETRON CP-511 Bedienungsanleitung

PCB Piezotronics

PCB Piezotronics 003C30 Bedienungsanleitung

Tenma

Tenma 72-10465 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Proline Promag 50 Technische Daten

Siemens

Siemens SITRANS F Coriolis FCT030 Stücklistenhandbuch

KLINGER

KLINGER CMF V Series Bedienungsanleitung

EXFO

EXFO FTB-2 Bedienungs- und Wartungshandbuch

Keysight

Keysight M8290A Bedienungsanleitung

ADTEK

ADTEK MW-5 Bedienungsanleitung
