TOOQ TQE-2599RGB Bedienungsanleitung
CAJA EXTERNA 2,5” - SATA
Manual de usuario
EN
FR
PT
ES
TQE-2599RGB
2,5” STORAGE ENCLOSURE - SATA
User manual
BOÎTIER DE STOCKAGE 2,5” - SATA
Manuel utilisateur
CAIXA EXTERNA 2,5” - SATA
Manual do usuário
USB 3.0 / USB 3.1 Gen 1
2
ES
La caja externa 2,5” de TooQ es Plug & Play y le permite
conectar su disco SATA (HDD o SSD) a través de un puerto
USB 3.0 / 3.1 Gen 1 a cualquier dispositivo.
Contenido del paquete
•1 x Caja externa.
• 1 x Cable de conexión.
• 1 x Manual de usuario.
Por su seguridad y buen uso de este producto, lea
detenidamente este manual de instrucciones antes de
iniciar la instalación.
Características de la caja externa
• Interfaz USB 3.0 / 3.1 Gen 1 / 2.0 – Hasta 5 Gbps.
• Soporta discos de 2,5”, HDD o SSD, de un máximo de
9,5 mm de grosor y hasta 4 TB de capacidad.
• SATA I, II y III.
• Tipo de archivos soportados: FAT32 / NTFS / APFS /
eXT4 / HFS+.
• Plug & Play, sin necesidad de instalar controladores.
• Indicadores LED de encendido y lectura.
• Carcasa de plástico.
• Alimentación de 5V CC a través del puerto USB, no
precisa de alimentación externa.
Requisitos del sistema
• Disponer de un puerto USB en el dispositivo al que se
quiera conectar la caja externa.
• Compatible con Windows, Mac y Linux.
La placa PCB de la carcasa es muy sensible a las descargas
electroestáticas. Asegúrese de liberar la electricidad estática
antes del montaje de la caja externa.
3
ES
Instalación del disco en la caja externa
1. Presione con los dedos la parte superior de la caja
externa en la dirección que indica la echa.
2. Introducir el disco en la carcasa conectándolo a la
placa PCB. Advertencia: No manipule los elementos de la placa
(PCB), puede dañarlos y perder la garantía.
3. Encaje la parte inferior sobre la superior y deslice en la
dirección como indica la echa.
4
ES
4. Conecte el cable por el extremo USB-A al dispositivo y el Micro USB a la caja externa. La velocidad de transferencia se
adaptará a la versión del puerto USB que tenga el dispositivo.
Caja externa HDD/SDD
Dispositivo
USB-A
Micro USB
Cable de conexión
Puerto Micro USB
5
ES
Partición de disco y formato de archivos
Si el disco duro es nuevo, no será reconocido por el sistema
hasta que no le cree particiones y dé formato.
Esta operación puede realizarla en sistemas basados en:
Windows: Equipo (Botón derecho) →Administrar →
Almacenamiento →Administrador de discos.
Mac: Finder →Ir →Utilidades →Utilidad de Discos.
Linux: Sistema →Administración del sistema →Utilidad de
discos.
En caso del no funcionamiento del disco:
• Compruebe que se ha realizado la partición de disco y de
formato de archivos.
• Compruebe que el disco está en óptimas condiciones.
De no ser así póngase en contacto con el fabricante o
distribuidor de este.
Información sobre la garantía
TooQ ofrece una garantía de 36 meses desde el momento
de la compra, por ello es necesario disponer del ticket o
factura donde gure la fecha. El distribuidor o vendedor
donde compró este producto atenderá su reclamación
y ofrecerá su servicio técnico mientras esté en vigor la
garantía. La caja externa deberá mostrar el número de
serie sin haber sido alterado o borrado, en caso de no ser
inteligible, la garantía no será aplicada.
Fuera de garantía
La garantía no cubre los daños o defectos provocados en
la caja externa debido a:
• No seguir el manual de uso.
• Modicaciones o alteraciones de cualquier índole.
• Altas y bajas temperaturas, humedad o el contacto con
líquidos.
• Desgaste y rayaduras producidos en el uso cotidiano.
La garantía no cubre los daños o defectos producidos en el
disco duro por el uso indebido de este o de la caja externa.
6
ES
FAQ
Puede consultar las preguntas frecuentes desde nuestra
página web www.tooq.com en el enlace del producto.
Los productos pueden sufrir variaciones por cambio de
stock, mejora de producto o error de impresión. En caso
de duda, consulte con nosotros.
EN
7
TooQ 2,5” storage enclosure is Plug & Play and allows you
to connect your SATA disk (HDD or SSD) through a USB
3.0 / 3.1 Gen 1 port to any device.
Package content
• 1 x Storage enclosure.
• 1 x Connection cable.
• 1 x User manual.
For your safety and correct use of this product, please
read this instruction manual carefully before beginning
installation.
Features
• USB Interface 3.0 / 3.1 Gen 1 / 2.0 - Up to 5 Gbps.
• Supports 2.5” HDD or SSD disks up to 9.5 mm thick
and up to 4TB capacity.
• SATA I, II and III.
• Supported le types: FAT32 / NTFS / APFS / eXT4 / HFS+.
• Plug & Play, no need to install drivers.
• LED indicates power and data access.
• Plastic enclosure.
• 5V DC power through the USB port, no external power
required.
System Requirements
• Have a USB port on the device you want to connect.
• Compatible with Windows, Mac and Linux.
The PCB board of the enclosure is very sensitive to
electrostatic discharges. Be sure to release static electricity
before mounting the storage enclosure.
EN
8
Hardware installation
1. Press the top side of the external enclosure with your
ngers in the direction indicated by the arrow.
2. Insert the disc into the housing connecting it to the
PCB board. Caution: Do not touch the chipset on the PCB board
or the guarantee will be void.
3. Fit the lower part over the cover and slide it in the
direction indicated by the arrow.
EN
9

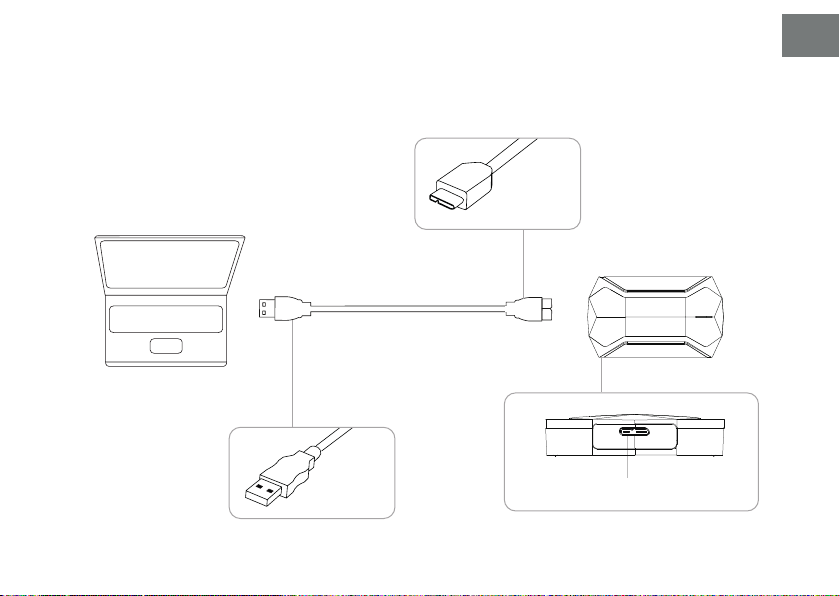

4. Connect the cable with the USB-A end to the device and the Micro USB to the storage enclosure. The transfer speed will be
adapted to the version of the USB port on the device.
Storage enclosure
HDD/SDD
Device
USB-A
Micro USB
Connection cable
Micro USB port
EN
10
Disk partition and le format
If the disk is new, it will not be recognized by the system until
you create partitions and format it.
This operation can be performed in systems based on:
Windows: Equipment (Right button) →Manage →
Storage →Disk administrator.
Mac: Finder → Go →Utilities →Disk Utility.
Linux: System →System Administration →Disk Utility.
In case of hard disk failure:
• Check that the disk partition and le format partition have
been performed.
• Check that the hard disk is in optimum condition. If this
is not the case, contact the manufacturer or distributor.
Warranty Information
TooQ oers a guarantee of 36 months from the time of pur-
chase, so it is essential to have the ticket or invoice where
the date appears. The distributor or dealer from whom you
purchased this product will handle your claim and provide
technical service while the warranty is in eect. The storage
enclosure should show the serial number without having
been altered or erased, if it is not intelligible, the warranty
will not be applied.
Out of Warranty
The warranty does not cover the eects and damage
caused to the storage enclosure due to:
• Do not follow the user manual.
• Modications or alterations of any kind.
• High and low temperatures, humidity and contact with
liquids.
• Wear and scratches caused to everyday use.
The warranty does not cover damage or defects to the
hard drive caused by improper use of the hard drive or the
storage enclosure.
