Toro 136-9125 Bedienungsanleitung

FormNo.3414-416RevB

BeltCoverKit

FWDRecycler®LawnMower

ModelNo.136-9125

InstallationInstructions

Installation

LooseParts

Usethechartbelowtoverifythatallpartshavebeenshipped.

DescriptionQty.Use

Upperbeltcover1

Lowerbeltcover1

Bolt(1/4x1.33inches)2

Engine-mountbolt(3/8x1inch)2

Installthekit.

WARNING

Thebladeissharp;contactingthebladecan

resultinseriouspersonalinjury.

Weargloveswhenservicingtheblade.

PreparingtheMachine

1.Shutofftheengineandwaitforallmovingparts

tostop.

2.Disconnectthespark-plugwirefromthespark

plugandremovetheelectric-startbutton(if

present).

3.Tipthemachineontoitssidewiththeairlterup.

4.Useablockofwoodtoholdthebladesteady

(Figure1).

5.Removetheblade,savingallmountinghardware

(Figure1).

g206911

Figure1

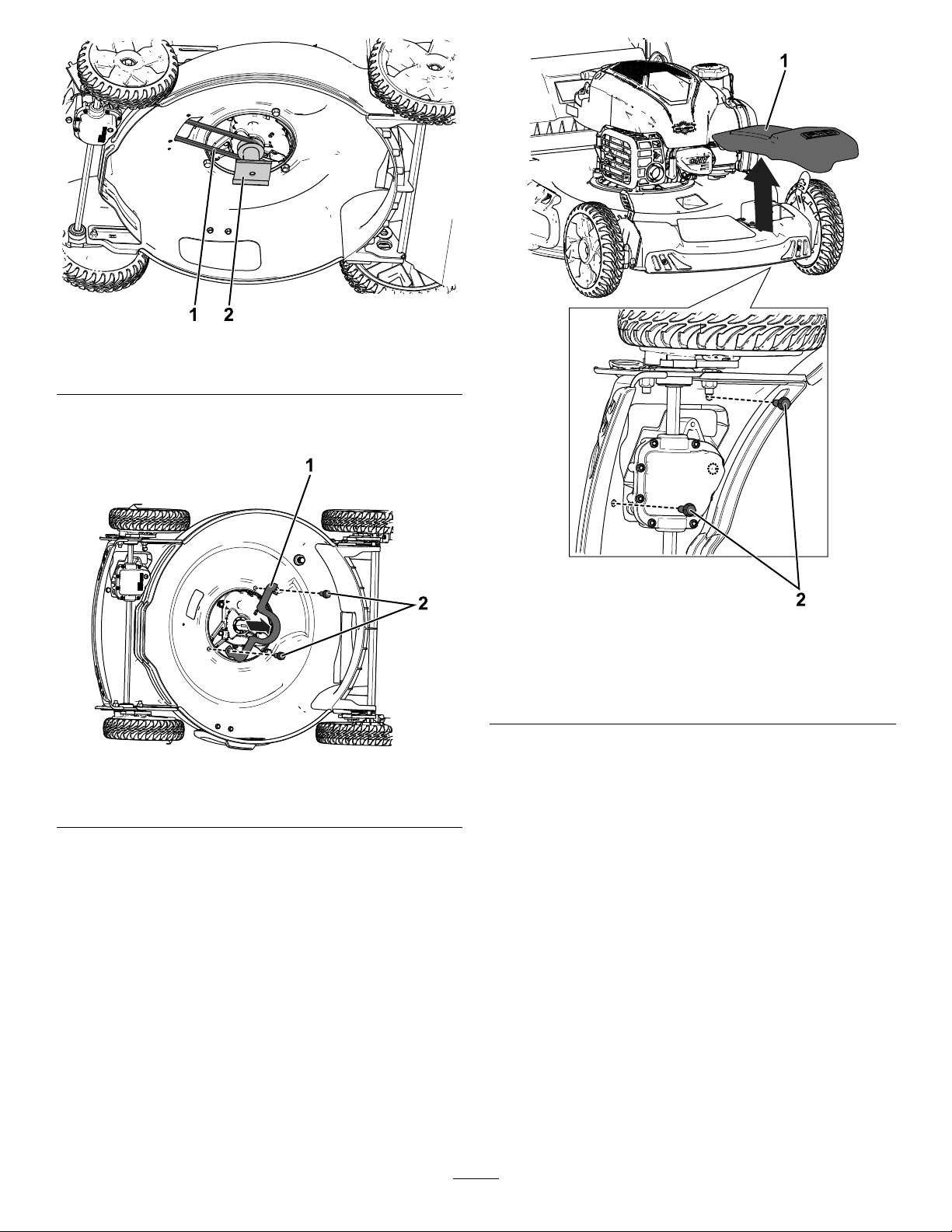

6.Removethebeltfromthebladedriveandthen

removeandretainthebladedrive(Figure2).

8111LyndaleAvenueSouth

Bloomington,MN55420

Registeratwww.T oro.com.OriginalInstructions(EN)

PrintedintheUSA

AllRightsReserved*3414-416*B

g207687

Figure2

1.Belt2.Bladedrive

7.Removeanddiscardthemetalbeltguideand2

correspondingbolts(Figure3).

g212112

Figure3

1.Metalbeltguide(discard)2.Belt-guidebolts(discard)

8.Removeanddiscardthefrontbeltcover;retain

thecorrespondingbolts(Figure4).

g212481

Figure4

Model20339shown;appearanceofmachinevaries

1.Upperbeltcover(discard)2.Upperbelt-coverbolts

(retain)

9.Ifneeded,centerpunchandthenusea

9/32-inchdrillbittodrill2holesthroughthedeck

forinstallationofthebeltcovers.

Note:Usethetemplateatthebackofthese

instructionsfortheappropriateholeorientation.

InstallingtheKit

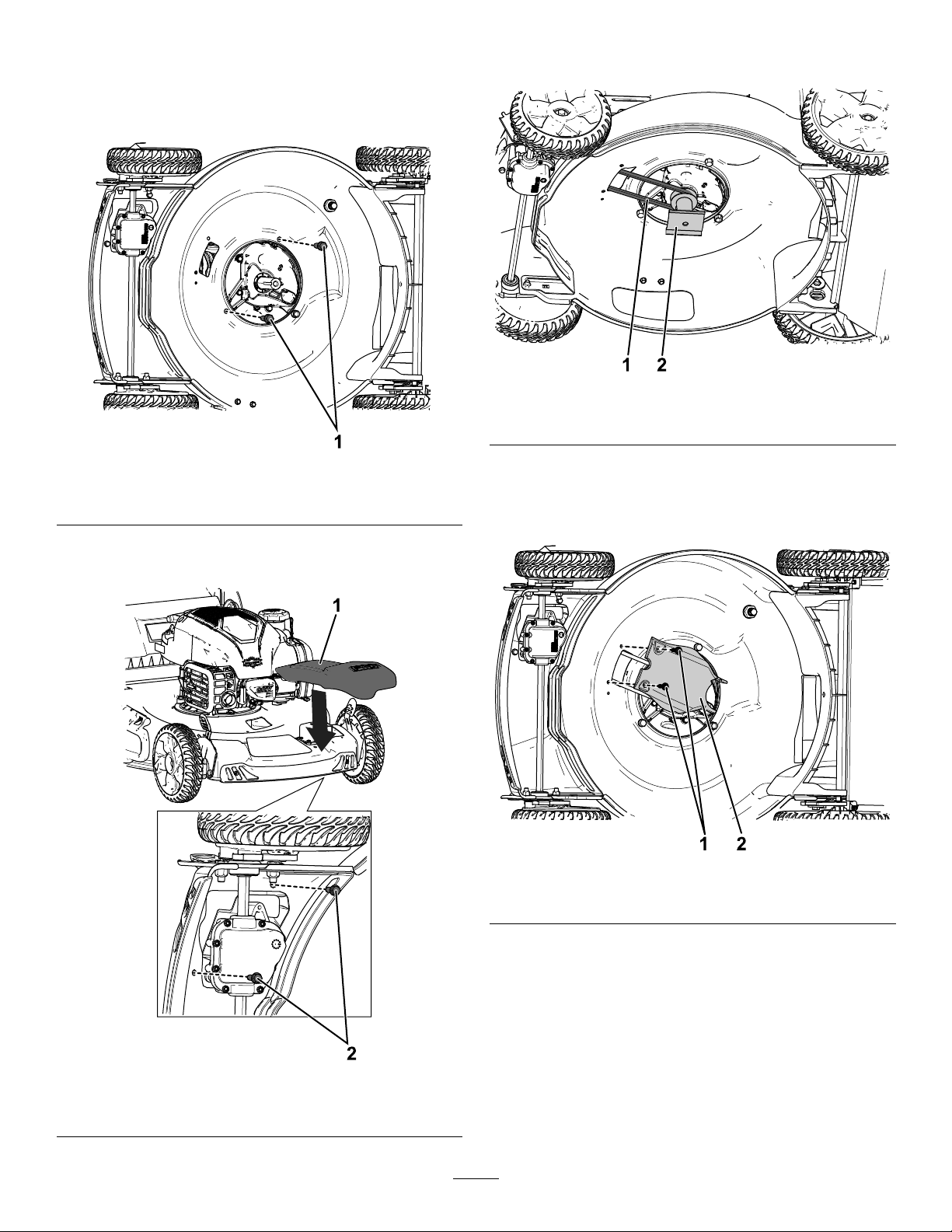

1.Installthe2engine-mountbolts(3/8x1inch)

andtorquethemto46N∙m(34ft-lb);referto

Figure5.

g213164

Figure5

1.Engine-mountbolts

2.Installtheupperbeltcoverprovidedinthiskit

withtheboltspreviouslyremoved.

g213165

Figure6

1.Upperbeltcover2.Upperbelt-coverbolts

3.Installthebladedriveandroutethebeltaround

itasshowninFigure7.

g207687

Figure7

1.Belt2.Bladedrive

4.Installthelowerbeltcoverbythreading2bolts

(1/4x1.33inches)throughthelowerbeltcover,

throughtheholesdrilled(ifapplicable),andinto

theupperbeltcover.

g212486

Figure8

1.Lowerbeltcover2.Lowerbelt-coverbolts

InstallingtheBlade

Important:Youwillneedatorquewrenchto

installthebladeproperly.Ifyoudonothavea

torquewrenchorareuncomfortableperforming

thisprocedure,contactanAuthorizedService

Dealer.

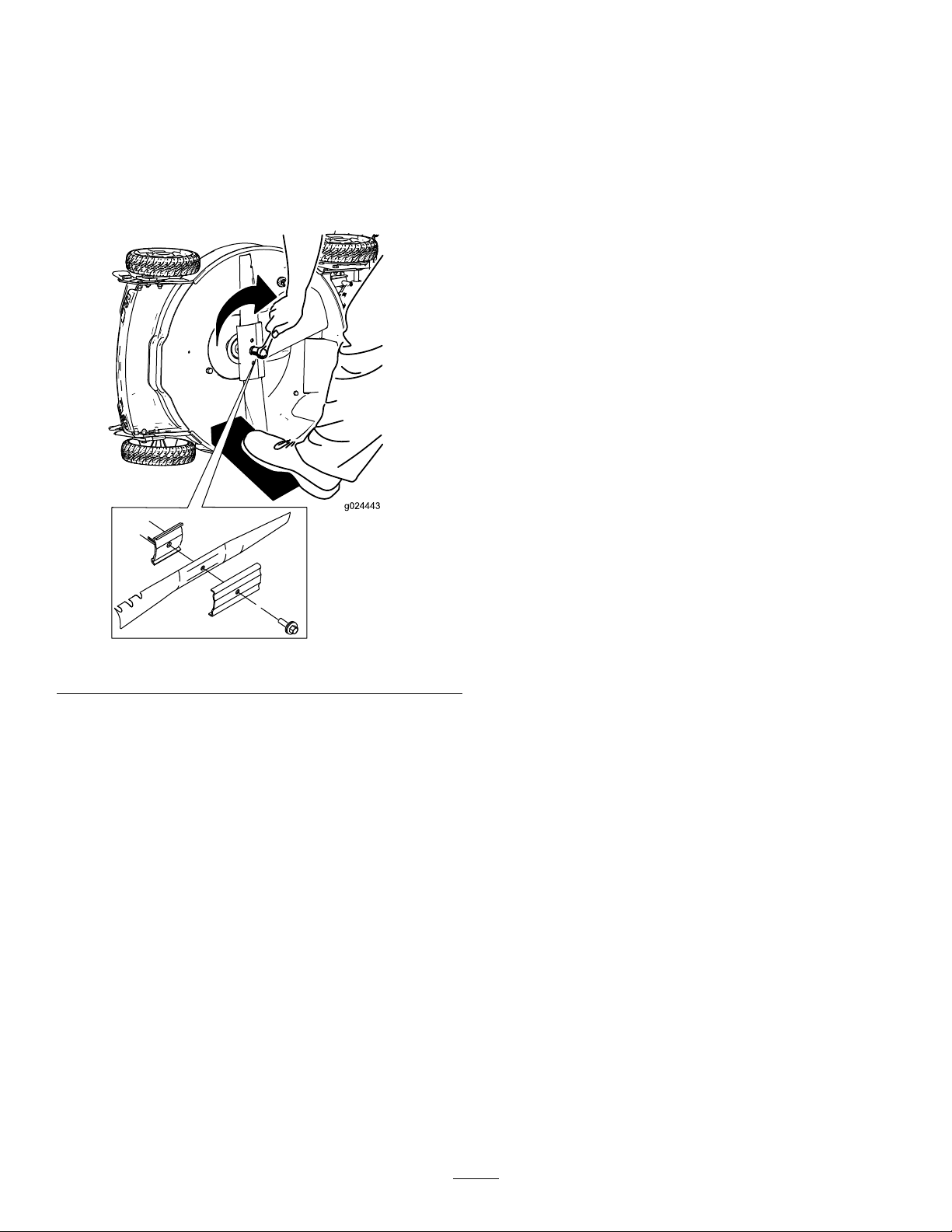

1.Installthenewbladeandallmountinghardware

(Figure9).

g024443

Figure9

Important:Positionthecurvedendsofthe

bladetopointtowardthemachinehousing.

2.Useatorquewrenchtotightenthebladeboltto

82N∙m(60ft-lb).

Important:Abolttorquedto82N∙m(60

ft-lb)isverytight.Whileholdingtheblade

withablockofwood,putyourweight

behindtheratchetorwrenchandtightenthe

boltsecurely.Thisboltisverydifcultto

overtighten.

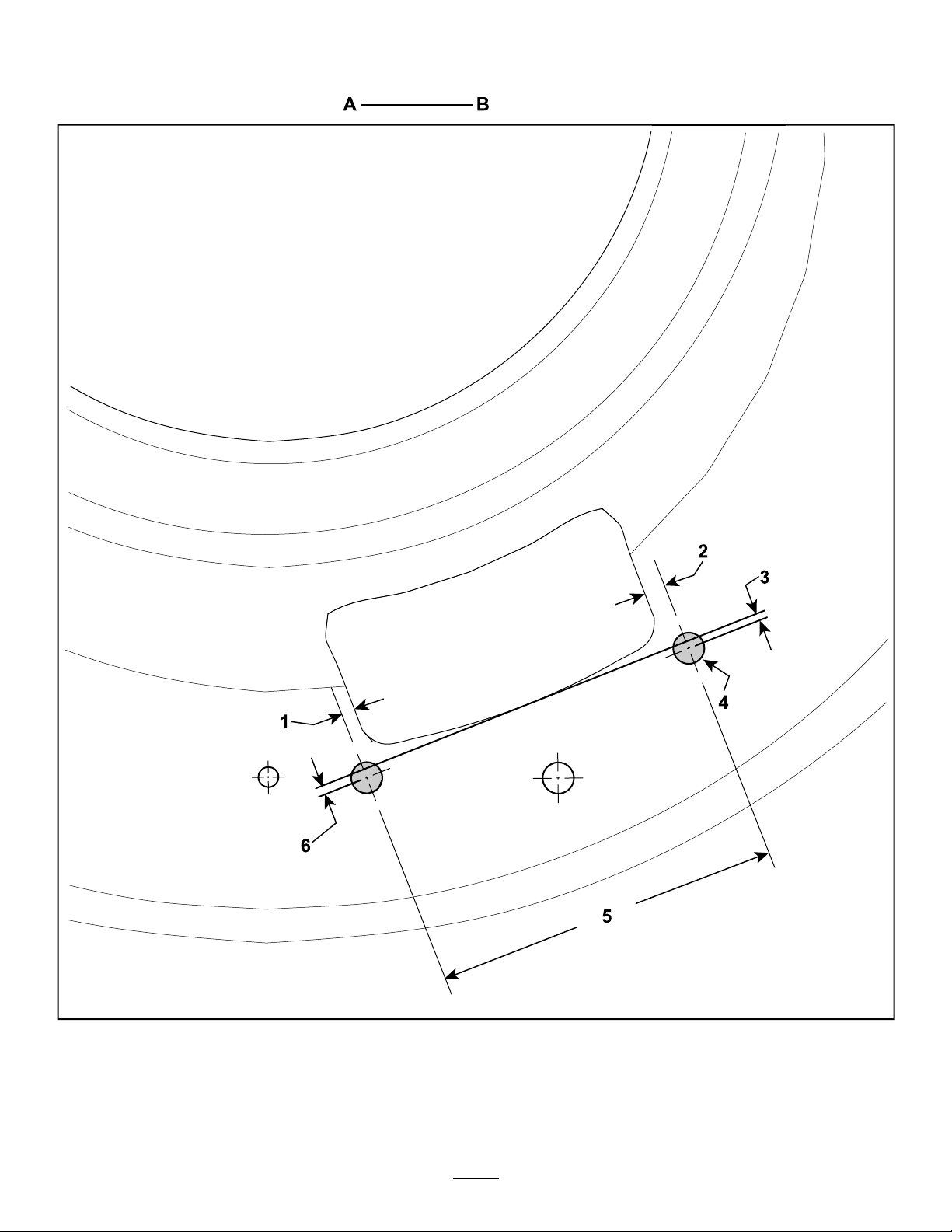

Template

Important:Ifyouareprintingthisfromwww.Toro.com,ensurethatitisprintedat100%scaleandthat

thedistancefromAtoBis1inch:.

g206972

1.3.1mm(0.12inch)3.1.5mm(0.06inch)5.79mm(3.11inches)

2.4.8mm(0.19inch)4.7.1mm(0.28inch)diameter6.2.3mm(0.09inch)

Notes:
