TrailFX TG60X Bedienungsanleitung

www

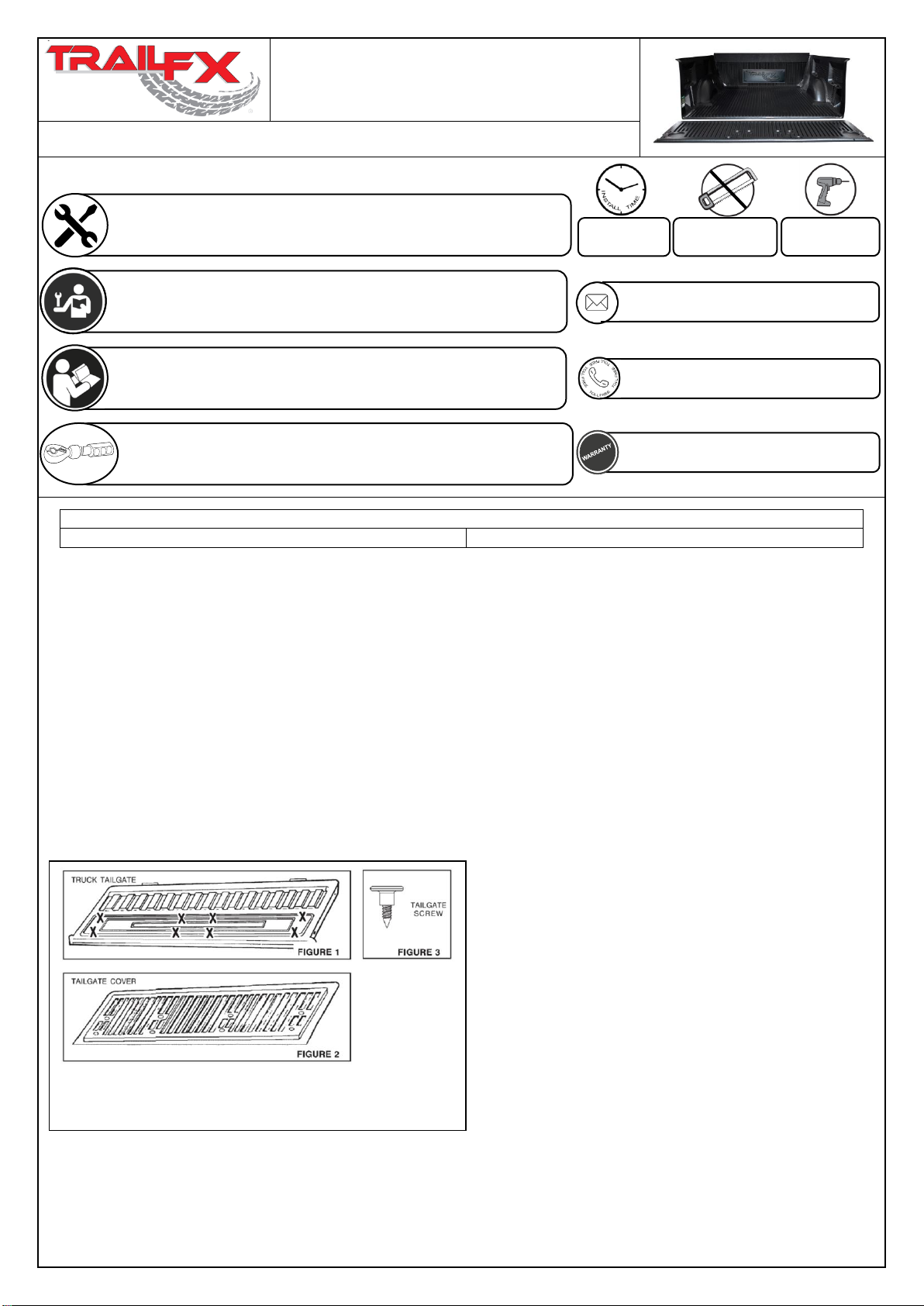

Page 1of 7 Rev 062816

30-60 min

DRILLING

REQUIRED

CUTTING NOT

REQUIRED

DO NOT OVER TORQUE.STANDARD OPERATING LOAD FOR TIGHTEN

BODY MOUNT NUTS & BOLTS VARIES FROM

FOOT POUND.

Tools Required

Phillips Screwdriver,

Power Screwdriver with Phillips Bit,

1. INSTALLATION PROCEDURE:

WARNING:

Do not transport a pickup truck facing backward with a liner installed.

Air can get under the liner which may result in the liner coming out of the truck and causing damage or injury.

Truck Box Preparation:

Clean truck box of all foreign matter and open any floor drains to ensure ventilation and moisture drainage.

NOTE:

Bed liner can be installed by one person. However, using two people is recommended by the manufacturer.

2. Tailgate Cover Installation Steps

NOTE: Your tailgate cover kit may have more or less hardware than shown.

NISSAN BEDLINER/TAILGATE

COVER

Part No. TG60X

Do not over tighten as screws can be stripped out.

Limited Lifetime

1 866 638 4870

support@trailfx.com

REMOVE CONTENTS FROM BOX. VERIFY ALL PARTS ARE PRESENT.

READ INSTRUCTIONS CAREFULLY BEFORE STARTING INSTALLATION.

STEP1:

Remove 8 (eight) existing factory installed tailgate screws

(Designated by "X" in FIGURE 1) and discard them.

STEP2

Using the screws provided in kit (See FIGURE 2), fasten

tailgate cover to truck tailgate using a Phillips screwdriver. DO

NOT OVERTIGHTEN. Plastic nut inserts on truck tailgate will

easily strip out.

STEP3

Repeat Step 2 to remaining hole locations until all are

completed.

Do not over tighten as screws can be stripped out.

www

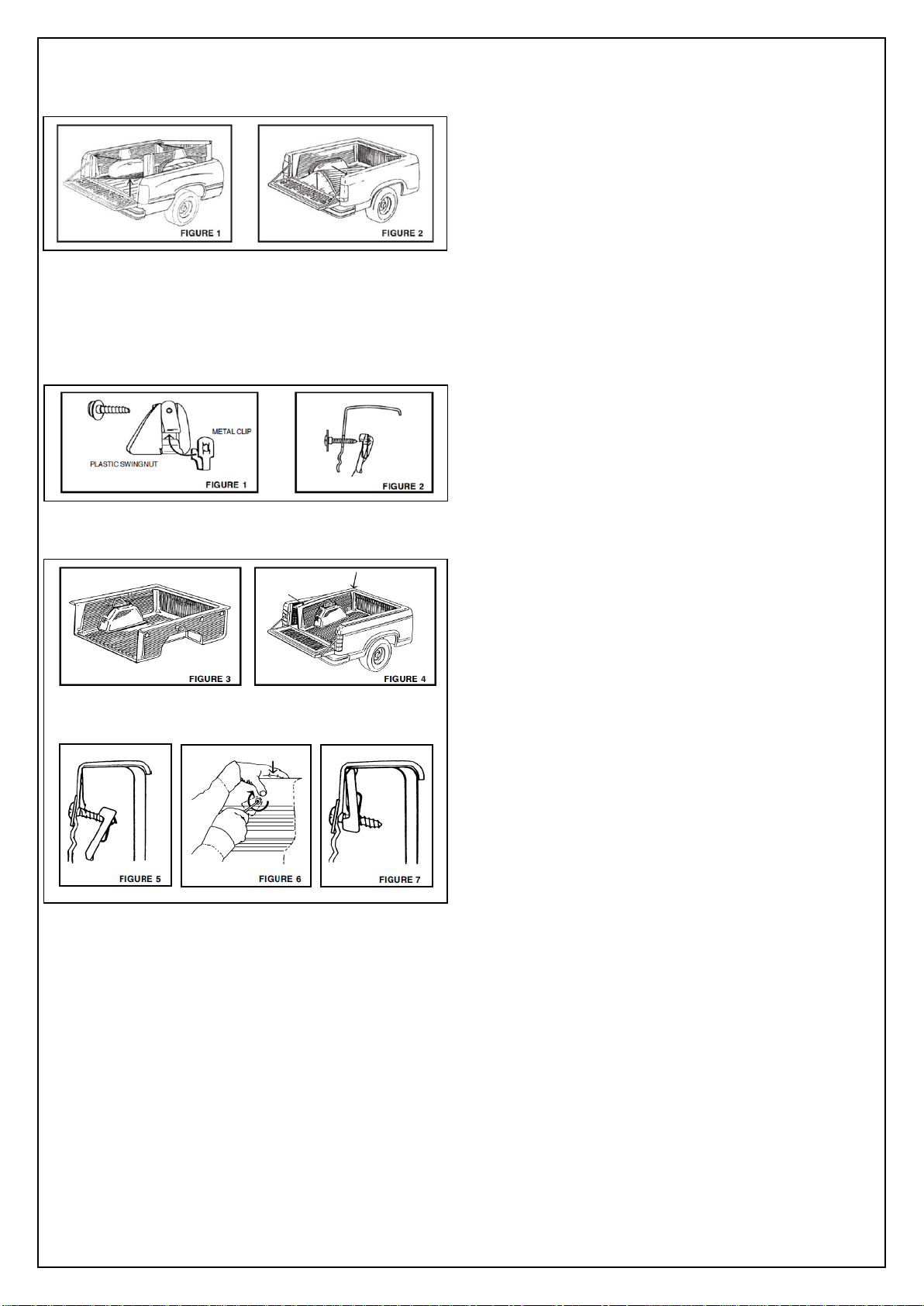

Page 2of 7 Rev 062816

3. Under Rail Bedliner Installation Steps

4. Overrail Bedliner Installation Steps

(NOTE: Some bedliners may not have front rail lip.)

STEP 1

Place bedliner in truck box. While standing beside truck at

approximately the center of box area, lift side of bedliner up at

a 450 angle so that the opposite side slips under the siderail

of pickup truck (See FIGURE 1). A second person may be

required to help slip the wall of the bedliner under the sidewall

of the truck box.

STEP 2

Stand at rear of pickup (center) and lift bedliner floor up. Have

a second person push bedliner wall under siderail of the

pickup truck (See FIGURE 2). Release bedliner floor.

STEP 1

With the Bedliner Out Of Truck:

1. Assemble "Liner-Lok™" fasteners by sliding metal clip

onto plastic swingnut (see FIGURE 1).

2. Insert screw through hole provided in bedliner side

wall, with head of screw toward inside of truck bed.

3. Position "Liner-Lok™" fastener with side "A" towards

screw tip (see FIGURE 2).

4. Insert screw tip into hole and metal clip of fastener and

turn one or two rotations, or until tip of screw in

engaged into fastener.

IMPORTANT:

The "Liner-Lok™" must be in a loose

down ward hanging position at this time. (see FIGURE

5. Repeat “Liner-Lok™" fastener assembly to remaining

holes.

STEP 2

Place bedliner with loosely hanging "Liner-Lok™"

fasteners into truckbox. Pull the bedliner rails away

from truck rails and push downward starting at front

corner, until forward "Liner-Loks™" slip under the truck

rails. Make certain that all "Liner-Lok™" fasteners

have slipped under the truck rails before tightening

(see FIGURES 3, 4 & 5).

STEP 3

Close tailgate. Adjust bedliner if needed.

STEP 4

Standing or kneeling on bedliner in truck box:

1. Start at either front (cab end) corner and push

downward on bedliner rail while turning screw

clockwise with screw driver (see FIGURE 6). You

should "feel" the "Liner-Lok™" pivot upwards and

stop. Continue turning the screw clockwise until

tight (see FIGURE 7).

2. Move to opposite corner and repeat step 4 - 1.

3. Repeat step 4 - 1 to remaining "Liner-Loks™".

www

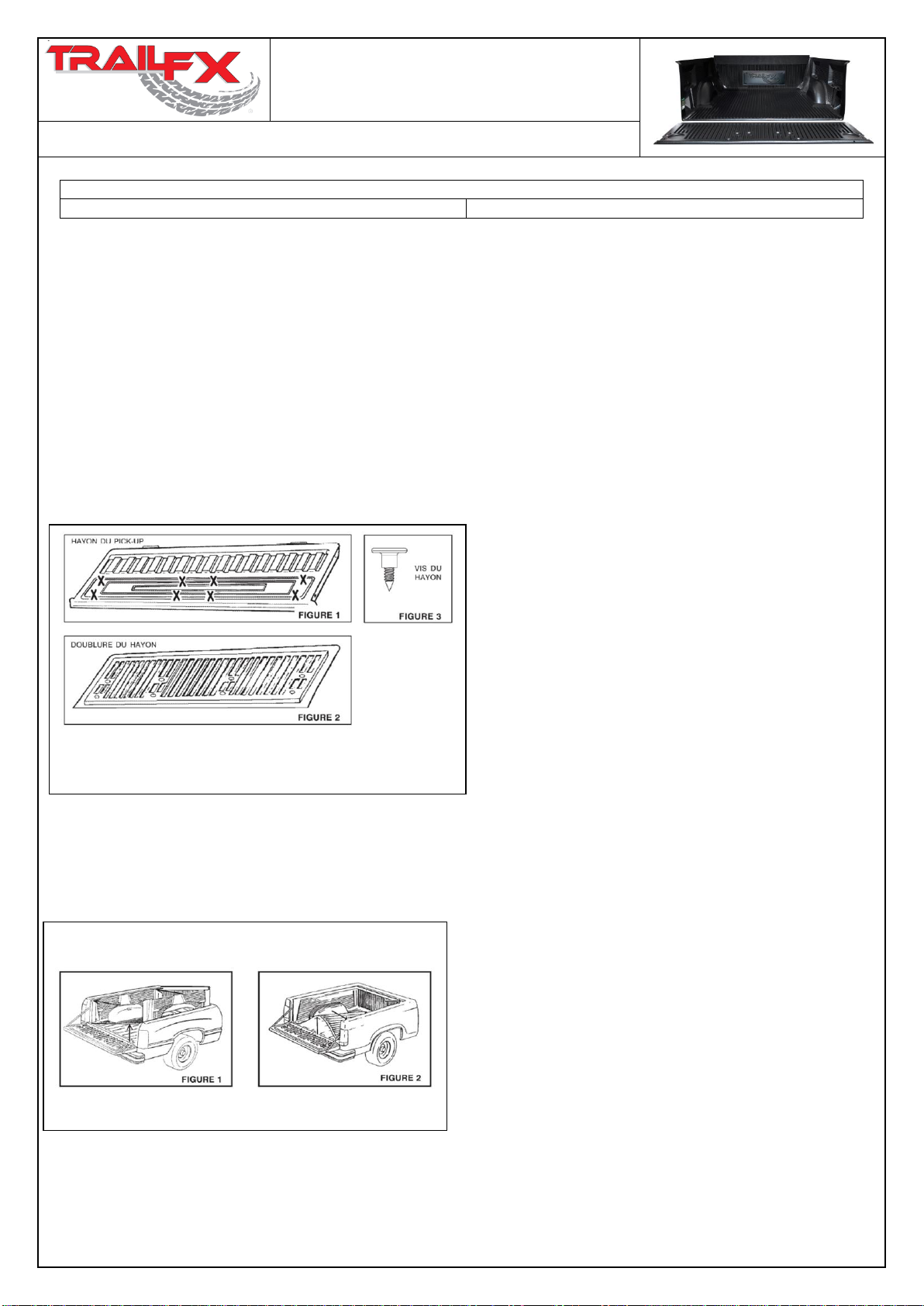

Page 3of 7 Rev 062816

Outils necessaires :

Tournevis Phillips,

Tournevis Électrique avec Mèche Phillips

1. Preparation pour installation

AVERTISSEMENT:

Ne transportez pas, dans le sens contraire de la marche, un camion équipé d’une doublure de caisse.

De l’air peut pénétrer sous la doublure qui risque alors de se détacher et de causer des dommages ou des blessures.

Préparation de la benne du pick-up:

Lavez la benne du pick-up et ouvrez les drains au sol afin d’assurer une bonne ventilation et l’élimination de l’humidité.

NOTE:

La doublure peut être installée par une seule personne. Cependant, le fabricant recommande qu’elle le soit par deux.

2. Pose De La Doublure De Hayon

NOTE: Votre kit de couverture du hayon peut avoir plus ou moins de matériel que montré.

3. Doublure de caisse à poser sous les longerons

NISSAN DOUBLURE DE

BOiTE/HAYON

Part No. TG60X

ÉTAPE 1

Enlevez les huit (8) vis de Ia porte a rabattement arriere instal

lees dans l'usine (indiquees par "X" sur Ia figure 1) et les

jetez.

ÉTAPE 2

Utilisant les vis fournies dans le kit (voir FIGURE 2), avec

l'aide d'un tournevis Philips, attache Ia couverture de hayon a

Ia porte de hayon du cam ion. NE PAS TROP SERREZ. Les

rondelles en plastique sur le hayon de cam ion depouilleront

facilement.

ÉTAPE 3

Repetez I'Etape 2 pour les trous restants jusqu'a ce que taus

les trous soient munis de vis.

(NOTE: Quelques doublure de caisses peuvent ne pas

avoir la lèvre avant de rail.)

ÉTAPE 1

Placez la doublure du plateau dans la benne du pick-up.

Debout, à côté du pick-up et à proximité du centre de la

benne, levez le côté de la doublure du plateau selon un angle

de 45° de façon à ce que le côté opposé glisse en dessous de

la paroi latérale du pick-up (voir FIGURE 1). Une deuxième

personne peut être nécessaire pour aider à glisser la paroi de

la doublure du plateau en dessous de la paroi latérale de la

benne du pick-up.

ÉTAPE 2

Debout, à l’arrière du pick-up (centre), relevez le plancher de

la doublure du plateau. La deuxième personne doit alors

pousser laparoi de la doublure du plateau en dessous de la

paroi latérale du pick-up (voir FIGURE 2). Lâchez le plancher

de la doublure du plateau.

www

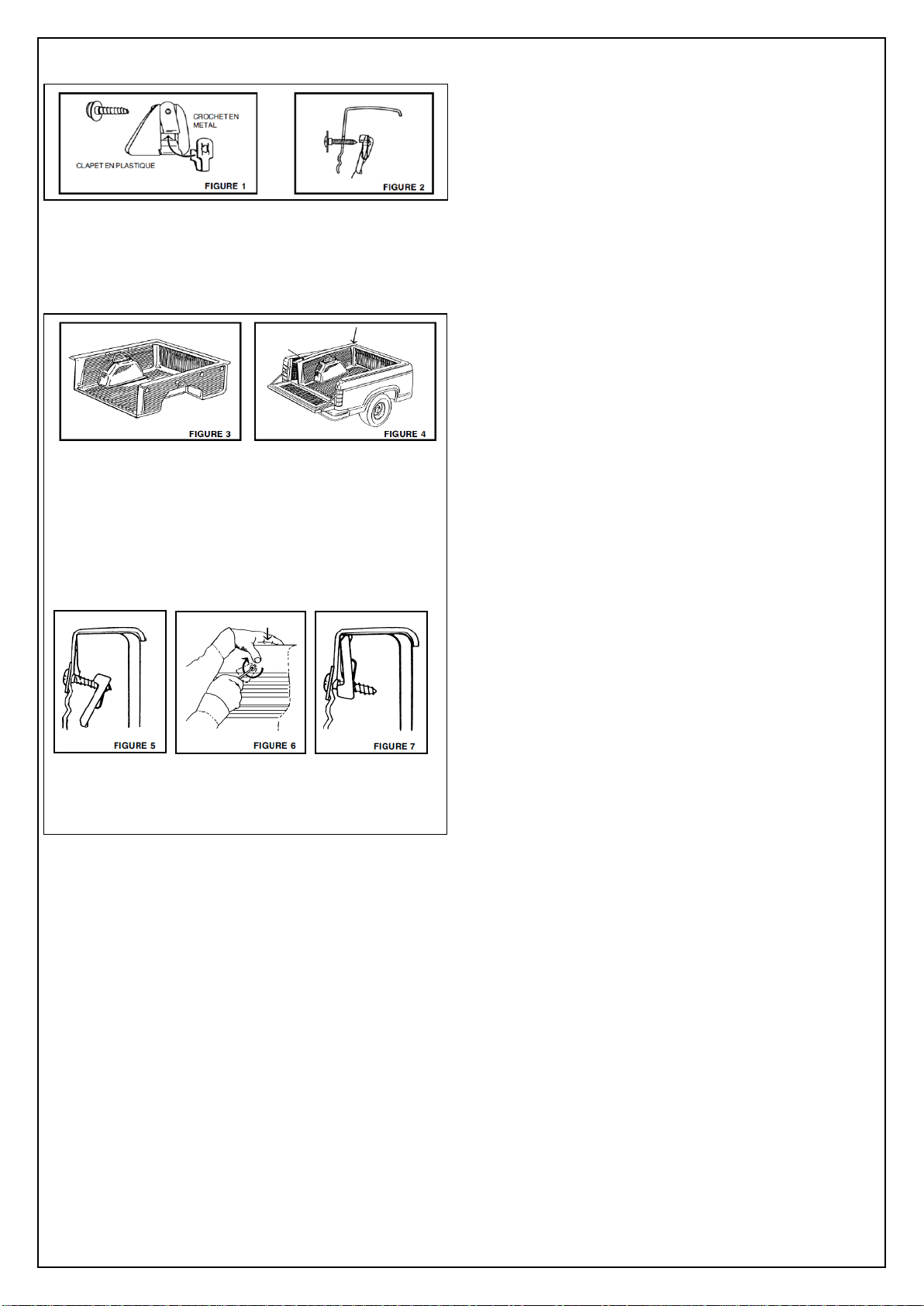

Page 4of 7 Rev 062816

4. Doublure de caisse avec rebord

ÉTAPE 1

Avant de poser la doublure dans le camion:

1. Assembler les attaches “Liner-Lok” en glissant le

crochet en metal dans le clapet en plastique (voir fig. 1)

2. Insérer la vis à travers le trou prévu à cet effet dans le

côté de la doublure, la tête de la vis se trouvant à

l’intérieur de la caisse du camion.

3. Positionner et visser les attaches “Liner-Lok” comme

illustré en fig.2.

4. Insérer la pointe de la vis dans le trou de la doublure et

dans le crochet en métal de l’attache et visser d’une ou

de deux rotations, jusqu’à ce que la pointe de la vis soit

engagée dans l’attache. IMPORTANT: le “Liner-Lok”

doit pendre et ne doit pas être serré à ce moment précis

de l’opération (voir fig. 2).

5. Répéter l’opération sur tous les espaces découpés

restants.

ÉTAPE 2

Placer la doublure avec les attaches “Liner-Lok” dans la caisse

du camion.Faire glisser les attaches “Liner-Lok” sous les

longerons du camion en commençant par le côté cabine de la

caisse. S’assurer que toutes les attaches ont bien glissé sous les

longerons avant de les fixer (voir fig. 3,4, & 5).

ÉTAPE 3

Fermer le hayon. Ajuster la doublure si besoin.

ÉTAPE 4

Monter dans la caisse du camion.

1. Commencer par le côté cabine de la caisse. Pousser le

longeronde la doublure contre le rebord de la caisse en

serrant la vis del’attache “Liner-Lok” dans le sens des

aiguilles d’une montre (voirfig. 6). Vous devrez “sentir” le

“Liner-Lok” pivoter vers le haut ets’arrêter. Continuer à serrer

la vis jusqu’à ce que la doublure soitbien fixée à la caisse du

camion (voir fig 7).

2. Passer au côté opposé et répéter l’opération.

3. Répéter l’opération pour tous les “Liner-Lok” restants.

www

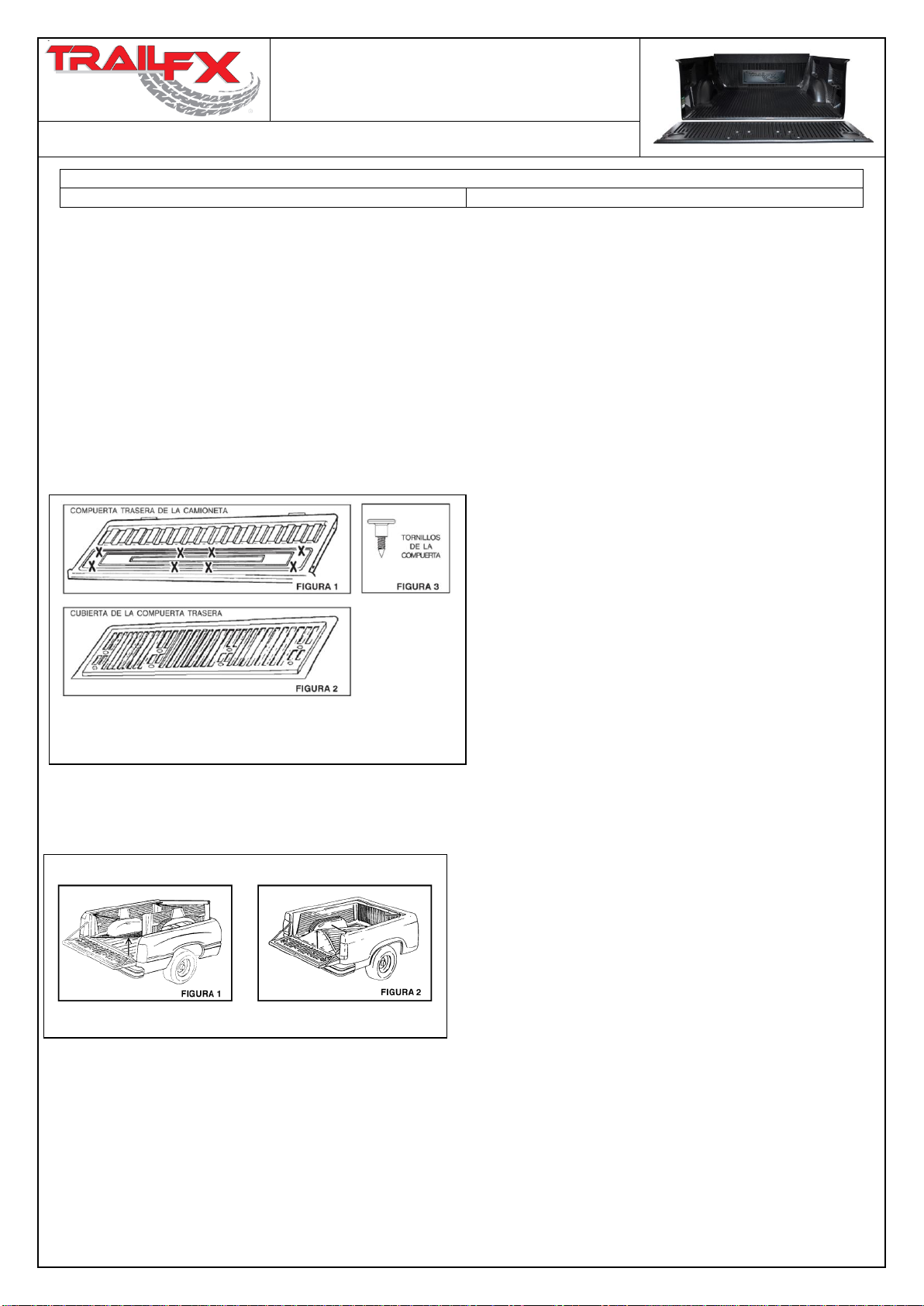

Page 5of 7 Rev 062816

Herramientas necesarias:

Destornillador Phillips,

Destornillador electrico con el pedacito Phillips

1. Preparacion para Ia instalacion

ADVERTENCIA:

No transporte una camioneta apuntando hacia atnas con un forro instalado.

Se puede meter aire debajo del forro, lo cual puede hacer que el forro se despegue de Ia camioneta y ocasione

Preparacian de Ia caja de Ia camioneta:

Limpie Ia caja de Ia camioneta de toda materia extrana y abra los desagues del piso para asegurar Ia ventilacian y el

drenaje de Ia humedad.

NOTA:

El forro puede instalarlo una sola persona. Sin embargo, el fabricante recomienda que lo hagan dos personas.

2. Pasos de instalaci6n de Ia cubierta de Ia compuerta trasera

3. Debajo del arrastre del forro de Ia caja

CUBIERTA DE NISSAN

BEDLINER/TAILGATE

Part No. TG60X

PAS01

Quite los (8) ocho tornillos que vienen instalados de fabrica

en Ia compuerta de Ia camioneta (Representados con una "X"

en Ia Figura 1) y desechelos.

PAS02

Utilizando los tornillos que se incluyen en el juego (Vea Ia

FIGURA2), in stale Ia cubierta en Ia compuerta trasera de Ia

camioneta usando un destornillador Phillips. NO APRIETE EN

EXCESO. Las inserciones de plastico de las tuercas de Ia

compuerta trasera de Ia camioneta se danan facilmente.

PAS03

Repita el Paso 2 con los agujeros restantes hasta terminar

con todos.

(Nota: Algunos bed liners pueden no tener lengueta

delantera para Ia baranda. Los detalles By C para el

sujetador trasero nose aplican a todos los modelos.)

PAS01

Coloque el forro en Ia caja de Ia camioneta. Cuando este

parado allado de Ia camioneta aproximadamente en el centro

del area de Ia caja, levante el lado del forro a un angulo de

45° de modo que ellado opuesto se deslice debajo de Ia

baranda lateral de Ia camioneta (Vea Ia FIGURA 1). Es

possible que necesite Ia ayuda de una segunda persona para

deslizar Ia pared del forro debajo de Ia pared lateral de Ia caja

de Ia camioneta.

PAS02

Parese detras de Ia camioneta (en el centro) y levante el piso

del forro hacia arriba. Haga que una segunda persona empuje

Ia pared del forro bajo Ia baranda lateral de Ia camioneta

(Vea Ia FIGURA 2). Suelte el piso del forro.

www

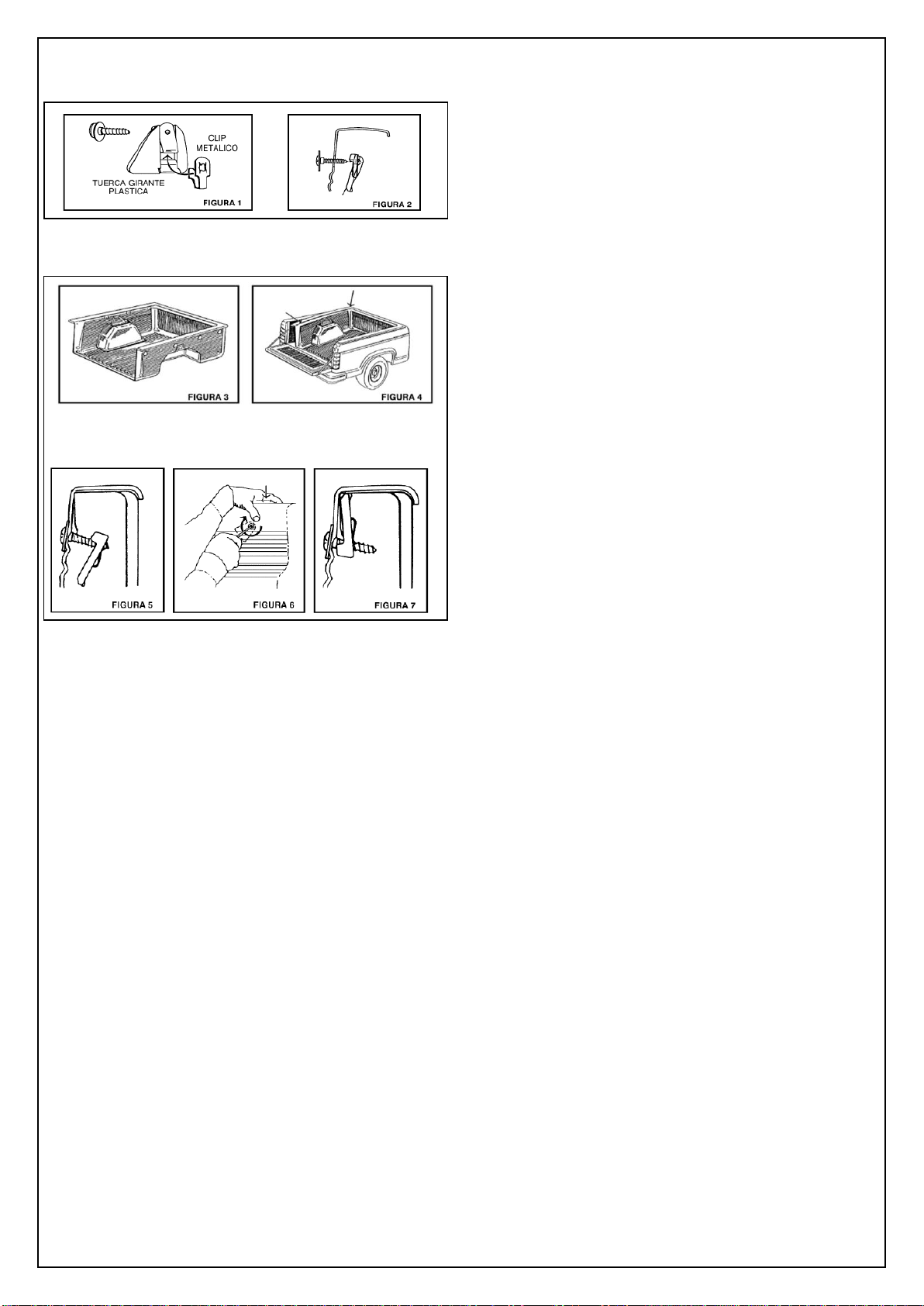

Page 6of 7 Rev 062816

4. Bedliner Sobre El Riel

PAS01

Con el Bed liner fuera de Ia caja de Ia camioneta:

1. Monte los sujetadores del Bed liner "Liner-Lok", deslizando el

clip metalico sabre Ia tuerca girante plastica Vea Figura 1).

2. lnserte los tornillos atraves de los orificios provistos en Ia

pared del Bed liner, con Ia cabeza del tornillo hacia el interior

de Ia caja de Ia camioneta.

3. Coloque el tornillo y el sujetador como se vee en Ia figura 2.

4. lnserte Ia punta del tornillo en el clip metalico y gire una o dos

vueltas para que se engarse en el clip, IMPORTANTE: El clip

metalico debe estar flojo yen posicion olgando hacia abajo

0fea Figura 2).

5. Repita Ia montadura de los sujetadores "Liner-Lok" para el

resto de los orificios provistos en Ia pared del Bed liner.

PAS02

Coloque el bed liner dentro de Ia caja con los sujetadores sueltos.

Aleje los rieles del Bedliner de los rieles de Ia camioneta y empuje

las esquinas hacia bajo empezando con las esquinas frontales

hasta que los sujetadores se deslicen debajo del riel frontal de Ia

camioneta. Asegurese que todos los sujetadores se han deslizado

debajo de los rieles de Ia camioneta antes de apretar los tornillos.

Vea Figuras 3, 4 & 5).

PAS03

Cierre Ia compuerta y ajuste el Bedliner si es necesario.

PAS04

Parada o arrodillado en el Bed liner dentro de Ia caja de Ia

camioneta:

1. Empieze de cualquier esquina frontal y empuje el Bed

liner hacia bajo y con el desarmador apriete el tornillo en

el sentido de las manecillas del reloj (Vea Figura 6)

Debera sentir que el sujetador dejara de pivot ear y se

detenga, continue apretando que se apriete Vea Figura

7).

2. Muevase a Ia esquina contraria y rep ita el paso 4-1

3. Repita el paso 4-1 para el resto de los Sujetadores.

www

Page 7of 7 Rev 062816

PRODUCT CARE



Sweep any dirt and debris out ofthe bed of the truck. Pick up any itemsthat may scratch theliner, such as rocks or large sticks.



Inspect Bed lineronfrequent basic to identify anydamages.



Clean the product with mildsoap/ cleaner to remove stairs.



While washing Rinse bedand tailgatethoroughly until no soap runs off the truck.

Check out these other TrailFX Products!! www.TrailFX.com

Keystone Automotive Operations Inc. (KAO) warrants this product to be free of defects in material and workmanship at the time

of purchase by the original retail consumer. KAO disclaims any other warranties, express or implied, including the warranty of

fitness for a particular purpose or an intended use. If the product is found to be defective, KAO may replace or repair the product

at our option, when the product is returned prepaid, with proof of purchase. Alteration to, improper installation, or misuse of this

product voids the warranty. KAO’s liability is limited to repair or replacement of products found to be defective, and specifically

excludes liability for any incidental or consequential loss or damage.

FAQ’s

1. Will the bed feel hotter than the rest of the truck?

No, protective coating shall help to keep it cooler than truck.

2. Protective coating is used as an undercoating?

Yes, it can be used.

3. Is protective coating environmentally friendly?

Yes, there is no possible health hazard and it is environment friendly

4. Can I take it out Protective Coating?

No, Protective coating is a permanent coating and can’t be removed.

5. Does the lining require special maintenance?

No, it can be cleaned up with mild soap.

6. Missing / Excess Hardware.

Recheck hardware count as per the part list.

7. Product not installing properly.

Ensure make model year, cab length and bed size of your vehicle is listed in the application. All installation steps are followed correctly.

Inhaltsverzeichnis

Sprachen:

Andere TrailFX Autozubehör Handbücher

TrailFX

TrailFX J048T Bedienungsanleitung

TrailFX

TrailFX A1501S Bedienungsanleitung

TrailFX

TrailFX FX3004 Bedienungsanleitung

TrailFX

TrailFX TFX1523 Bedienungsanleitung

TrailFX

TrailFX RLIK67 Bedienungsanleitung

TrailFX

TrailFX Tonneau Bedienungsanleitung

TrailFX

TrailFX A7056S/B Bedienungsanleitung

TrailFX

TrailFX A1543S/B Bedienungsanleitung

TrailFX

TrailFX DHS015B Bedienungsanleitung

TrailFX

TrailFX 968 Bedienungsanleitung

TrailFX

TrailFX RBA023TI Bedienungsanleitung

TrailFX

TrailFX TFX5522 Bedienungsanleitung

TrailFX

TrailFX ARBV002B Bedienungsanleitung

TrailFX

TrailFX 69527B Bedienungsanleitung

TrailFX

TrailFX A7054S/B Bedienungsanleitung

TrailFX

TrailFX JL010RF Bedienungsanleitung

TrailFX

TrailFX A0031S/B Bedienungsanleitung

TrailFX

TrailFX DHS005B Bedienungsanleitung

TrailFX

TrailFX FX3021 Bedienungsanleitung

TrailFX

TrailFX A7060S Bedienungsanleitung

TrailFX

TrailFX A7013S Bedienungsanleitung

TrailFX

TrailFX FCLR004W Bedienungsanleitung

TrailFX

TrailFX T0002B Bedienungsanleitung

TrailFX

TrailFX FHDNW002TI Bedienungsanleitung

Beliebte Autozubehör Handbücher anderer Marken

James Baroud

James Baroud Odyssey Bedienungsanleitung

Motorola

Motorola i50sx Bedienungsanleitung

Yakima

Yakima 9MM STANDARD BIKE MOUNT Bedienungsanleitung

Feniex

Feniex T3 Bedienungsanleitung

Renault

Renault 77 11 423 180 Bedienungsanleitung

Kia

Kia E8300-4D000 Bedienungsanleitung

Brink

Brink 756843 Bedienungsanleitung

Whispbar

Whispbar K085W Bedienungsanleitung

v.link

v.link CI-VL2-PC-HSD Bedienungsanleitung

Viking

Viking Stack-Rack Kurzanleitung zur Einrichtung

Aries

Aries 203015 Bedienungsanleitung

Choetech

Choetech AT0005 Bedienungsanleitung

ZZ2

ZZ2 ZZAIR-PRO Bedienungsanleitung

Holman

Holman 4A80L Bedienungsanleitung

Thule

Thule 2075 Bedienungsanleitung

Motorola

Motorola T325 Bedienungsanleitung

TAUBENREUTHER

TAUBENREUTHER 16-3950 Installationsanleitung

DV8

DV8 FBJL-02 Bedienungsanleitung
