TRAPP Master 2001 Bedienungsanleitung

Manual de Instruções

Manual de Instrucciones

Instructions Manual

Master 2001

Modelos / Models

Master 2001

Cortador de

Grama Manual

Cortador de

Grama Manual

Manual Lawn MowerManual Lawn Mower

Cortacésped Manual

Português

www.trapp.com.br

Português 3

Español

English

Master 2001

Português

www.trapp.com.br

Parabéns!

Você acaba de adquirir um produto de qualidade desenvolvido com a mais

alta tecnologia TRAPP. Este produto lhe proporcionará rapidez e eficiência nos

trabalhos, com economia e total segurança. Para isso são necessários alguns

cuidados. As medidas de segurança, extremamente importantes, contidas neste

manual de instruções, não cobrem todas as situações possíveis que poderão

ocorrer. O operador deve compreender que o bom senso, atenção e cuidados, não

são fatores que podem ser incorporados ao produto, mas que devem ser fornecidos

pelas pessoas que operam e que fazem a devida manutenção.

Recomendações Importantes

Os cortadores de grama manuais TRAPP são

econômicos, práticos e silenciosos, próprios para

jardins de pequenas e médias dimensões. São

fabricados com peças e materiais resistentes,

oferecendo segurança e versatilidade ao operador.

Para obter pleno aproveitamento das vantagens

do cortador de grama manual TRAPP é

indispensável observar alguns cuidados:

 Leia atentamente as instruções contidas neste

Manual e guarde-o para eventuais consultas.

 Antes de iniciar o corte, retire pedras, cacos

de vidro e pedaços de madeira e/ou metal do

seu gramado.

 Mantenha-o afastado de crianças.

 Corte a grama sempre no mesmo sentido.

O corte sairá uniforme e sem perigo de

acidentes.

 Nunca use lima para afiar a faca fixa ou

as do cortador rotativo. Um cortador bem

regulado afia-se automaticamente.

 Abrigue-o em local seco e protegido das

intempéries.

 Percebendo qualquer anormalidade no

funcionamento do cortador consulte a

Assistência Técnica TRAPP.

Características

 Cabo dobrável.

 Facas rotativas.

 Faca fixa ou contrafaca.

 Rodas de plástico.

 Rolos de plástico.

 Peso: 7,0 kg.

 Faixa de corte: 38 cm.

Português

www.trapp.com.br

Funcionamento / Regulagem

Sua máquina já foi regulada e testada na fábrica.

Caso precise regulá-Ia novamente, siga estas

instruções:

 Ajuste o cabo na posição ideal para operá-lo.

 As lâminas do rotor devem tocar a lâmina

fixa em toda a sua extensão.

 O ajuste da faca de corte deve ser feito

girando os parafusos no sentido horário.

Tenha o cuidado de ajustá-la para que fique

bem próxima dos cortadores rotativos.

 Para regular a altura de corte, puxe o braço

de ajuste para fora da lateral de forma que os

pinos possam ser removidos um a um para

os furos escolhidos da lateral. Este ajuste é

feito de acordo com a altura e a quantidade

de grama.

1. Retire pedras, latas, cacos de vidro e galhos

grossos antes de usar.

2. Mantenha-o afastado das crianças.

3. Corte a grama sempre no mesmo sentido. O

corte sairá uniforme e sem perigo de acidentes.

4. Nunca use lima para afiar as facas. Bem

reguladas elas são afiadas automaticamente.

Português

www.trapp.com.br

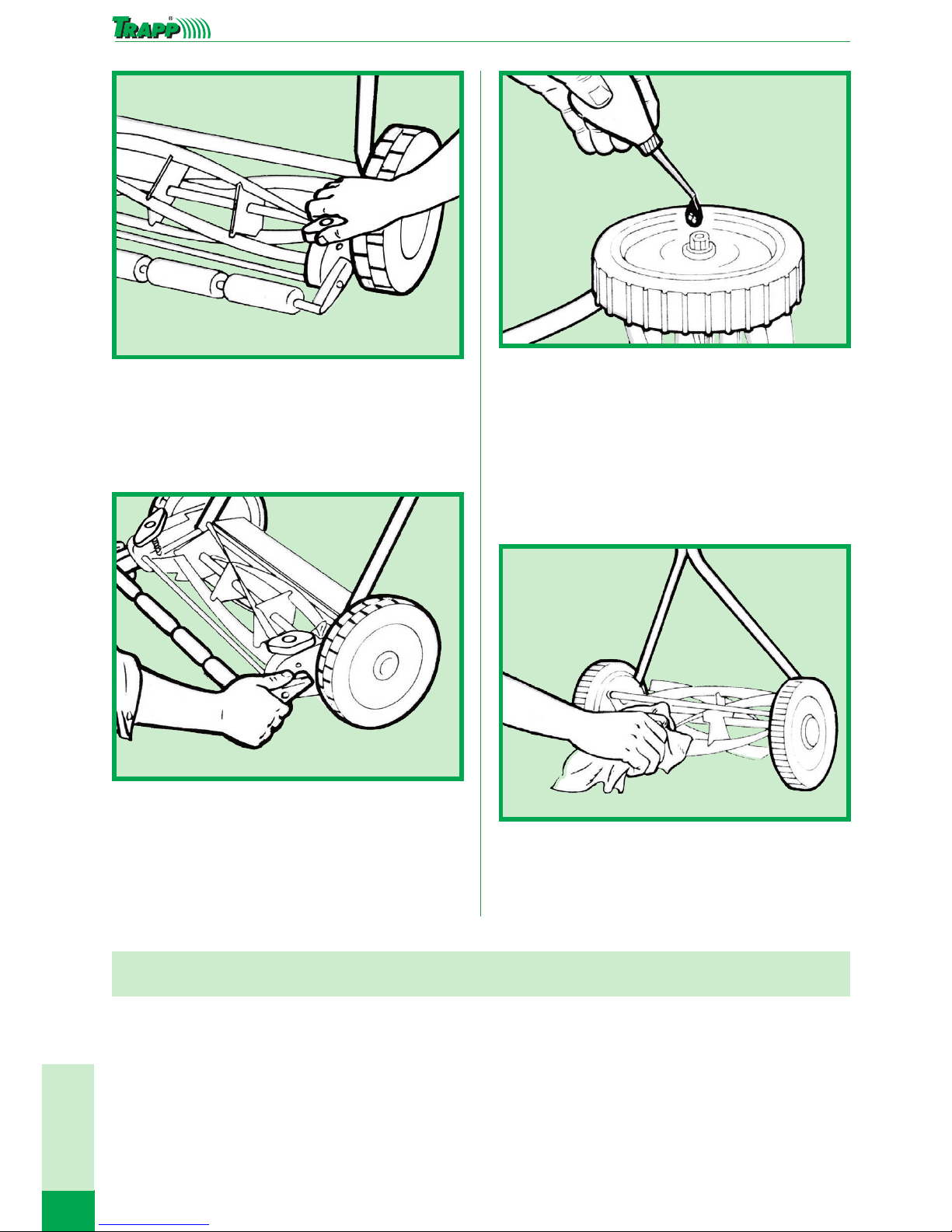

5. Ajuste o cabo na posição ideal para operá-lo.

O ajuste da faca de corte é feito girando as

borboletas no sentido horário de forma que

fique bem próxima dos cortadores rotativos.

6. Para regular a altura de corte, puxe o braço

de ajuste para fora da lateral de forma que

os pinos possam ser removidos um a um,

para os furos escolhidos da lateral. Este ajuste

varia de acordo com a altura e a quantidade

de grama.

7. Lubrifique com frequência o cortador com

óleo SAE 30 ou 40. TIre a calota da roda, o

pino de segurança, a roda e a engrenagem

catraca. Deixe correr um pouco de óleo

no eixo do rotor para que ele escorra até

o rolamento. Na hora de montar, não

vire a palheta da catraca, nem troque as

engrenagens de um lado para outro.

8. Para garantir melhor desempenho e

durabilidade, abrigue-o em local seco

e protegido das intempéries e faça uma

limpeza geral após o uso.

Manutenção

Lubrificação:

Lubrifique frequentemente o cortador com óleo SAE 30 ou 40.

Tire a calota da roda, o pino de segurança, a roda e a engrenagem catraca. Deixe correr um pouco de

óleo no eixo do rotor para que o mesmo escorra até o rolamento. Não vire a palheta da catraca e nem

troque as engrenagens de um lado para outro. Monte novamente.

Português

www.trapp.com.br

Termo de Garantia

A Metalúrgica TRAPP Ltda.

garante este produto contra

defeitos de fabricação pelo

prazo de 12 (doze) meses, a

contar da data de emissão da

Nota Fiscal de Compra.

No prazo de garantia

estabelecido no parágrafo

anterior, já está incluída a

garantia legal, estando assim

dividida:

Os 3 (três) primeiros meses -

garantia legal;

Os 9 (nove) meses

seguintes - garantia

especial, concedida pela

Metalúrgica TRAPP Ltda.

A garantia legal e/ou especial

cobre:

Defeitos de fabricação como

erro de montagem, falha de

material e a respectiva mão-

de-obra para o conserto,

após a devida comprovação

pelos técnicos da Metalúrgica

TRAPP Ltda. ou assistentes

técnicos credenciados.

Nota:

 Todas as peças

comprovadamente

defeituosas serão

substituídas, sem ônus,

não havendo troca do

aparelho ou equipamento.

 O comprador será

responsável pelas

despesas de embalagem

e transporte até a

Assistência Técnica

TRAPP mais próxima.

 Esta garantia será válida

somente mediante a

apresentação da Nota

Fiscal de Compra deste

produto.

 Este produto está sujeito

a modificações de

especificações técnicas

sem aviso prévio do

fabricante.

Português

www.trapp.com.br

A garantia legal/especial não

cobre:

 Defeitos causados por uso

indevido, perda de peças,

rolamentos, eixo quebrado,

peças quebradas ou amassadas

ou aqueles ocasionados por

descuidos no transporte e

armazenagem.

 Se o produto sofrer danos

resultantes de acidentes,

uso indevido, descuido,

desconhecimento ou

descumprimento das instruções

contidas no Manual de

Instruções, se apresentar

sinais de ter sido ajustado ou

consertado por pessoas não

autorizadas pela Metalúrgica

TRAPP Ltda., ou se o produto

ficar exposto à umidade,

intempéries, maresia, etc., bem

como peças que apresentarem

desgaste normal pelo uso.

Observações:

Use sempre peças

originais e procure a

Assistência Técnica

Autorizada TRAPP.





Para sua tranquilidade,

preserve e mantenha este

Manual e a Nota Fiscal

de Compra do produto

sempre à mão.

Atenção!

Utilize

Peças originais TRAPP

e os serviços de profissionais

da Assistência Técnica

Autorizada TRAPP.

A TRAPP não se

responsabiliza por eventuais

danos causados ao

equipamento ou acidentes

que venham a ocorrer pela

utilização de peças não

originais.

ESPAÑOL

www.trapp.com.br

Bienvenido!

Muchas gracias por la adquisición de más un producto de calidad, desarrollado

con la más alta tecnología TRAPP. Este equipo va a proporcionarle rapidez y

eficiencia en sus trabajos, con economía y total seguridad. Para eso, algunos

cuidados especiales deben ser observados. Las instrucciones de seguridad

presentadas en este manual son extremamente importantes, pero no comprenden

todas las posibles condiciones y situaciones que podrán ocurrir.

EI operador debe fijarse que prudencia, atención y cuidado no son factores que

puedan ser incorporados al producto, pero son calidades que uno debe tener

durante el manoseo y al hacer el mantenimiento del equipo.

Recomendaciones Importantes

Los cortacéspedes manuales TRAPP son

económicos, prácticos y silenciosos, propios para

jardines de pequeñas y medianas dimensiones.

Son fabricados con piezas y materiales resistentes,

ofreciéndole seguridad y versatilidad al operador.

Para sacar el máximo provecho de las ventajas

del cortacésped manual TRAPP es indispensable

observar algunos cuidados:

 Lea atentamente las instrucciones contenidas

en este Manual y guárdelo para eventuales

consultas.

 Antes de iniciar el corte, retire piedras,

añicos de vidrio y pedazos de madera y/o

metal de su césped.

 Manténgalo lejos de los niños.

 Corte el césped siempre en el mismo sentido.

EI corte saldrá uniforme y sin peligro de

accidentes.

 Nunca use lima para afilar la cuchilla fija o

las del cortador rotativo. Un cortador bien

regulado se afila automáticamente.

 Abríguelo en local seco y protegido de las

intemperies.

 Percibiendo cualquier anormalidad en el

funcionamiento del cortacésped, consulte a

la Asistencia Técnica TRAPP.

Características

 Mango doblegable.

 Cuchillas rotativas.

 Cuchilla fija o contracuchilla.

 Ruedas de plástico.

 Rollos de plástico.

 Peso: 7,0 kg.

 Gama de corte: 38 cm.

ESPAÑOL

www.trapp.com.br

Funcionamiento / Reglaje

Su máquina ya fue reglada y probada en la

fábrica. En el caso de que necesite regularla

nuevamente, siga estas instrucciones:

 Ajuste el mango en la posición ideal para

operarlo.

 Las láminas del rotor deben tocar la lámina

fija en toda su extensión.

 EI ajuste de la cuchilla de corte debe ser

hecho girando los tornillos en el sentido de

las agujas del reloj. Tenga el cuidado de

ajustarlo para que quede bien próximo de los

cortadores rotativos.

 Para regular el alto de corte, tire el brazo de

ajuste hacia afuera de la lateral de modo que

los pernos puedan ser removidos uno a uno

para los agujeros escogidos de la lateral. Este

ajuste es hecho de acuerdo con el alto y la

cantidad de césped.

1. Retire piedras, latas, añicos de vidrio y ramas

gruesas antes de usarlo.

2. Manténgalo lejos de los niños.

3. Corte el césped siempre en el mismo sentido.

EI corte saldrá uniforme y sin peligro de

accidentes.

4. Nunca use lima para afilar las cuchillas.

Bien reguladas, se afilan automáticamente.

ESPAÑOL

www.trapp.com.br

5. Ajuste el mango en la posición ideal para

operarlo. EI ajuste de la cuchilla de corte es

hecho girando las mariposas en el sentido de

las agujas del reloj de modo que quede bien

próximo de los cortadores rotativos.

6. Para regular el alto de corte, tire el brazo de

ajuste hacia afuera de la lateral de modo que

los pernos puedan ser removidos uno a uno

para los agujeros escogidos de la lateral. Este

ajuste cambia de acuerdo con el alto y la

cantidad de césped.

7. Lubrique con frecuencia el cortador con

aceite SAE 30 o 40. Saque el tapacubos, el

perno de seguridad, la rueda y el engranaje

trinquete. Deje correr un poco de aceite en

el eje del rotor para que él escurra hasta el

rodamiento. A la hora de montar, no gire la

paleta del trinquete, ni cambie los engranajes

de un lado al otro.

8. Para garantizar mejor desempeño y

durabilidad, abríguelo en local seco y

protegido de las intemperies y haga una

limpieza general después del uso.

Manutención

Lubricación:

Lubrique frecuentemente el cortador con aceite SAE 30 o 40.

Saque el tapacubos, el perno de seguridad, la rueda y el engranaje trinquete. Deje correr un poco de

aceite en el eje del rotor para que el mismo escurra hasta el rodamiento. A la hora de montar, no gire la

paleta del trinquete, ni cambie los engranajes de un lado al outro. Monte nuevamente.

Inhaltsverzeichnis

Sprachen:

Andere TRAPP Rasenmäher Handbücher

TRAPP

TRAPP WM-350 Bedienungsanleitung

TRAPP

TRAPP MC-80G Bedienungsanleitung

TRAPP

TRAPP Master 500L Bedienungsanleitung

TRAPP

TRAPP Master 500L Bedienungsanleitung

TRAPP

TRAPP 42L13G60x8A Bedienungsanleitung

TRAPP

TRAPP LF-40G Bedienungsanleitung

TRAPP

TRAPP WM-350 Bedienungsanleitung

TRAPP

TRAPP Super Turbo 1000 Bedienungsanleitung

TRAPP

TRAPP 1000 Bedienungsanleitung

TRAPP

TRAPP MC-40L Bedienungsanleitung

TRAPP

TRAPP WM-350 Bedienungsanleitung

TRAPP

TRAPP 1000 Bedienungsanleitung

TRAPP

TRAPP MB 51E Bedienungsanleitung

TRAPP

TRAPP 1000 Bedienungsanleitung

TRAPP

TRAPP MB 51E Bedienungsanleitung

TRAPP

TRAPP MC-850G Bedienungsanleitung

TRAPP

TRAPP Master 500L Bedienungsanleitung

TRAPP

TRAPP Master 500L Bedienungsanleitung

Beliebte Rasenmäher Handbücher anderer Marken

RHINO

RHINO 1958 Bedienungsanleitung

Wolf Garten

Wolf Garten Compact plus 40 B Bedienungsanleitung

Cub Cadet

Cub Cadet LTX 1045 Bedienungsanleitung

Craftsman

Craftsman 917.378461 Bedienungsanleitung

GGP ITALY SPA

GGP ITALY SPA CR/CS 434 SERIES Bedienungsanleitung

Challenge

Challenge CH18V2 Betriebsanleitung

TALEN TOOLS

TALEN TOOLS AVR HGM30 Bedienungsanleitung

DEWEZE

DEWEZE ATM-725 Bedienungsanleitung

Weed Eater

Weed Eater 180083 Bedienungsanleitung

Husqvarna

Husqvarna Poulan Pro PP185A42 Bedienungsanleitung

Better Outdoor Products

Better Outdoor Products Quick Series Bedienungsanleitung

Cub Cadet

Cub Cadet 23HP Z-Force 60 Betriebsanleitung

MTD

MTD 795, 792, 791, 790 Bedienungsanleitung

Toro

Toro Groundsmaster 3505-D Bedienungsanleitung

Dennis

Dennis FT 610 Bedienungsanleitung

AIRFORCE

AIRFORCE F-15 Gen 3 Bedienungsanleitung

MTD

MTD 126-220-000 Bedienungsanleitung

Toro

Toro 74806 Bedienungsanleitung
