TRENDnet TEW-411BRP Bedienungsanleitung
0 0
English
TEW-411BRP
Wireless 802.11g AP Router
Quick Installation Guide
Version 1.1
1
General Wireless AP System Connection
The general function of Wireless AP Router is defined as an “AP + Router”,
and the connection is as following diagram.
Plug in the power supply. The power LED will turn on to indicate power
operation.
User may connect the WAN port to Cable / DSL modem. The WAN LED
will indicate the connection.
Connect the LAN ports to computers that need to link to Intranet (your
network) or Internet. On the AP Router, it provides 4 LAN ports. If more
computers need to join the network, you can connect an Ethernet Switch
to the Router’s LAN port to expand the network capacity.
The Wireless Interface can easily manage 30 wireless clients and
workstations simultaneously.
AP Router’s Default Settings
User Name (no user name)
Password admin
IP Address 192.168.1.1
Subnet Mask 255.255.255.0
ESSID wlan-g
Channel 6
Mode 11b+g
Encryption Disabled
DHCP Server Enabled
2

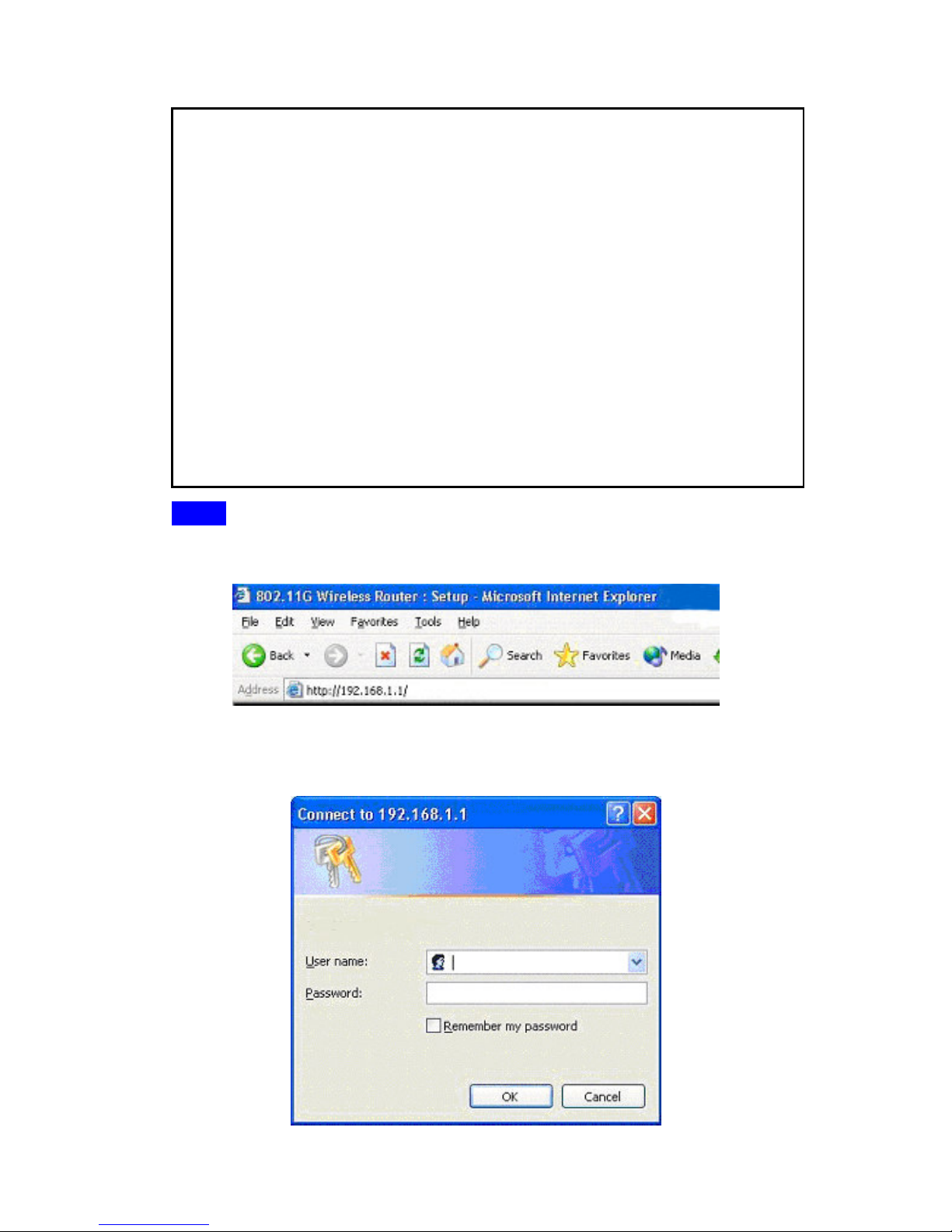

Step1
From the web browser, open address http://192.168.1.1 for AP Router’s
configuration.
When the login screen appears, leave blank in the User Name, type admin
in the Password field and click OK.
Verify your NETWORK SETTINGS before proceeding.
The AP Router default IP configuration class is IP: 192.168.1.x,
subnet mask:
255.255.255.0, and the DHCP service is enabled. P
lease make sure that your
PC’s current IP configurations match the Router’s class or
set the PC’s
network adapter to accept IP addre
ss from the Router. If you already have a
DHCP server on the network, please connect a PC to the Router to configure
the Router’s IP to match your network. Before starting
the Router
configuration, please make sure your computer can get reply from AP Route
r
while using
“ping” command. For Windows PC, open Command Prompt (C:\
),
type in ping 192.168.1.1
and hit Enter. If you see “reply from 192.168.1.1…”,
then you are ready to configure the Router.
If you have questions regarding the computer’s IP address set
tings, please
contact our Free Techsupport: Tel: 310-891-1100, Fax: 310-891-1111. E-
mail:
support@trendware.com.
7:30AM ~ 6:00PM, Monday ~ Friday (Pacific Standard Time)
3

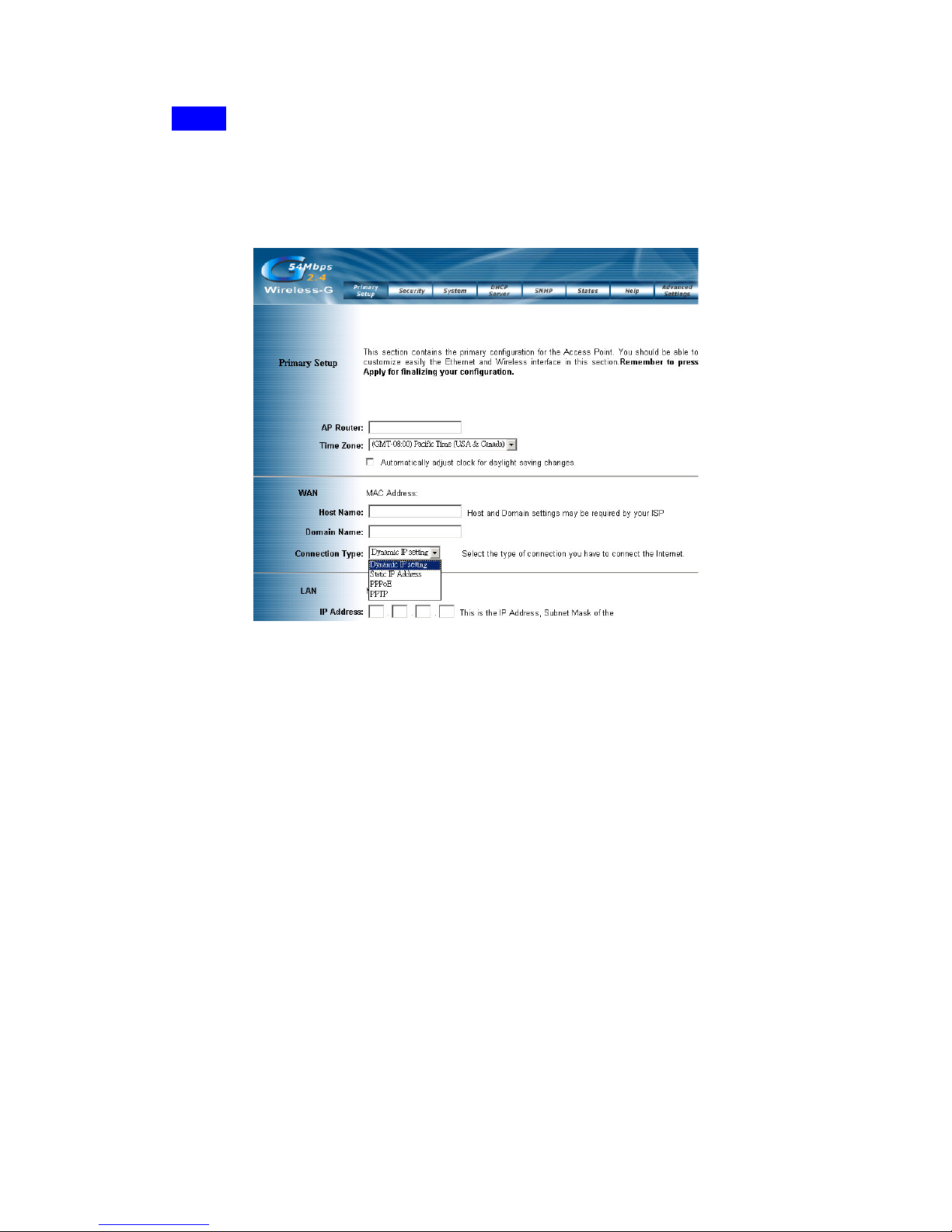

Step2
On the WAN section, please select the “Connection Type”. If your Internet
service provider assigns you a Host Name and/or Domain Name, please enter
them here.
Dynamic IP Setting: for Cable Modem service. Some Service Providers
requires you to report your network adapter’s MAC address to them; you can
report the WAN port MAC address. If you have previously reported your
network adapter’s MAC address to the Service Provider, you can type in that
MAC address here.
Static IP Address: when you have static IP address and the Internet Service
Provider should provide you with IP, subnet mask, gateway, and DNS
addresses.
PPPOE: for DSL service. Service provider should provide you user name,
password and Server IP (when necessary).
PPTP: for DSL service. Service provider should provide you user name,
password and Server IP (when necessary).
Note: For detail information, please refer to the User’s Manual.
4

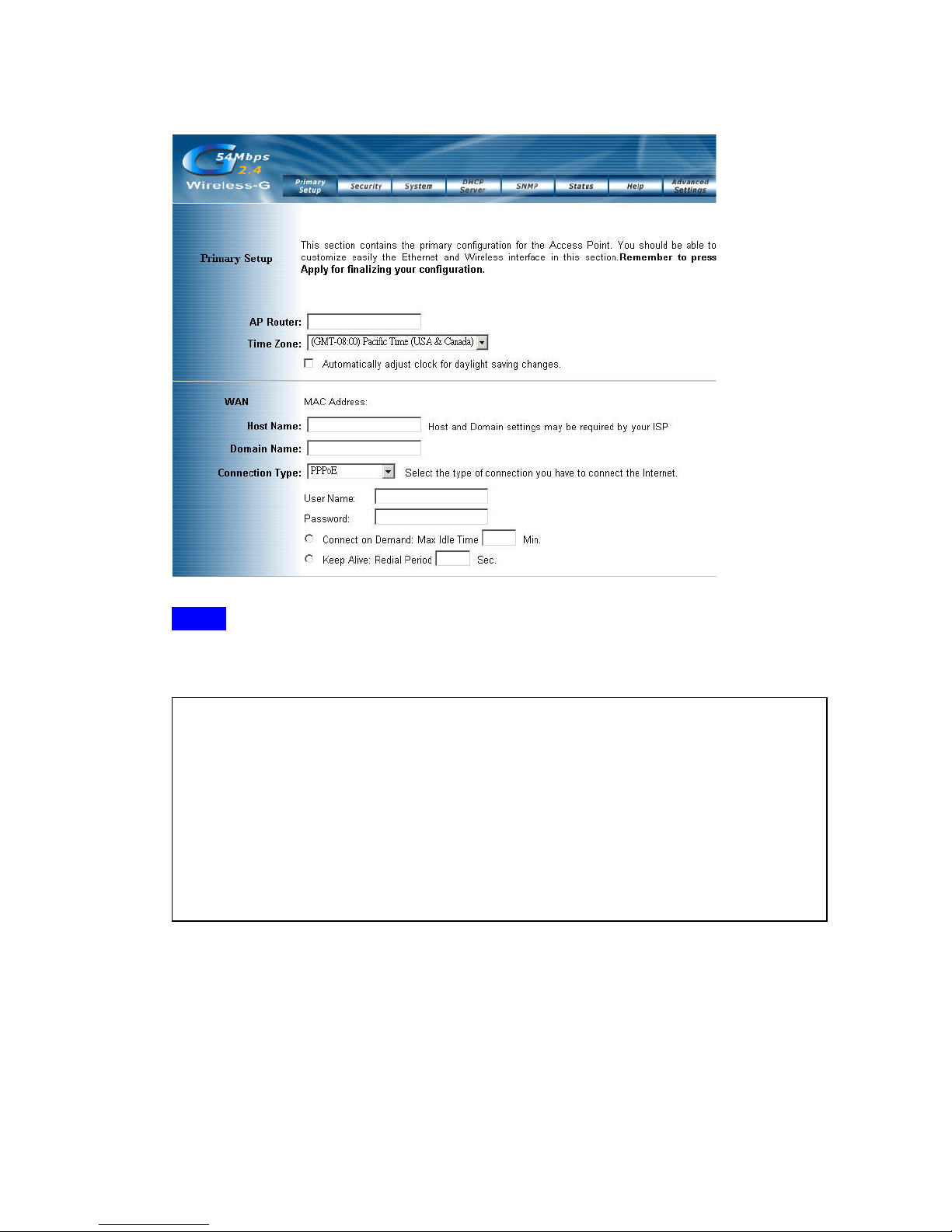

DSL Connection
Step3
Here is a Wireless Setting menu. You can setup the Mode, SSID, Channel ,
and Security.
Important Notice
In order to make right use of WPA, please ensure that your current Wireless
Adapter
’
s driver, and Wireless Utility can support it, WPA needs 802.1x
authentication (when RADIUS mode is chosen), though the Operating System
must also support 802.1x protocol. For Microsoft’
s OS family, only Windows XP
has incorporated this by default. The rest of the OS must installed 3er party’
s
client software such as Funk ODySSey.
5
SSID: The service set identifier (SSID) or network name. It is case sensitive
and must not exceed 32 characters, which may be any keyboard character.
You shall have selected the same SSID for all the APs that will be
communicating with mobile wireless stations.
SSID Broadcast: “Enable” allow wireless clients to discover the AP Router’s
presence by using “site survey” or similar tool. For added security, select
“Disable”.
Channel: Select the appropriate channel from the list provided to correspond
with your network settings. You shall assign a different channel for each AP to
avoid signal interference.
Security: To enable WEP (Wired Equivalent Privacy) or WPA (Wi-Fi
Protected Access), please click on “Enable” and then click on “Configure
Security”.
Security Mode: Options are WEP, WPA Pre-Shared Key, and WPA RADIUS.
In this guide we will cover WEP setup, for WPA, please refer to the User’s
Guide on the CD-ROM.
WEP: Make sure that all wireless devices on your network are using the same
encryption level and key. WEP keys must consist of the letters "A" through "F"
and the numbers "0" through "9."
6

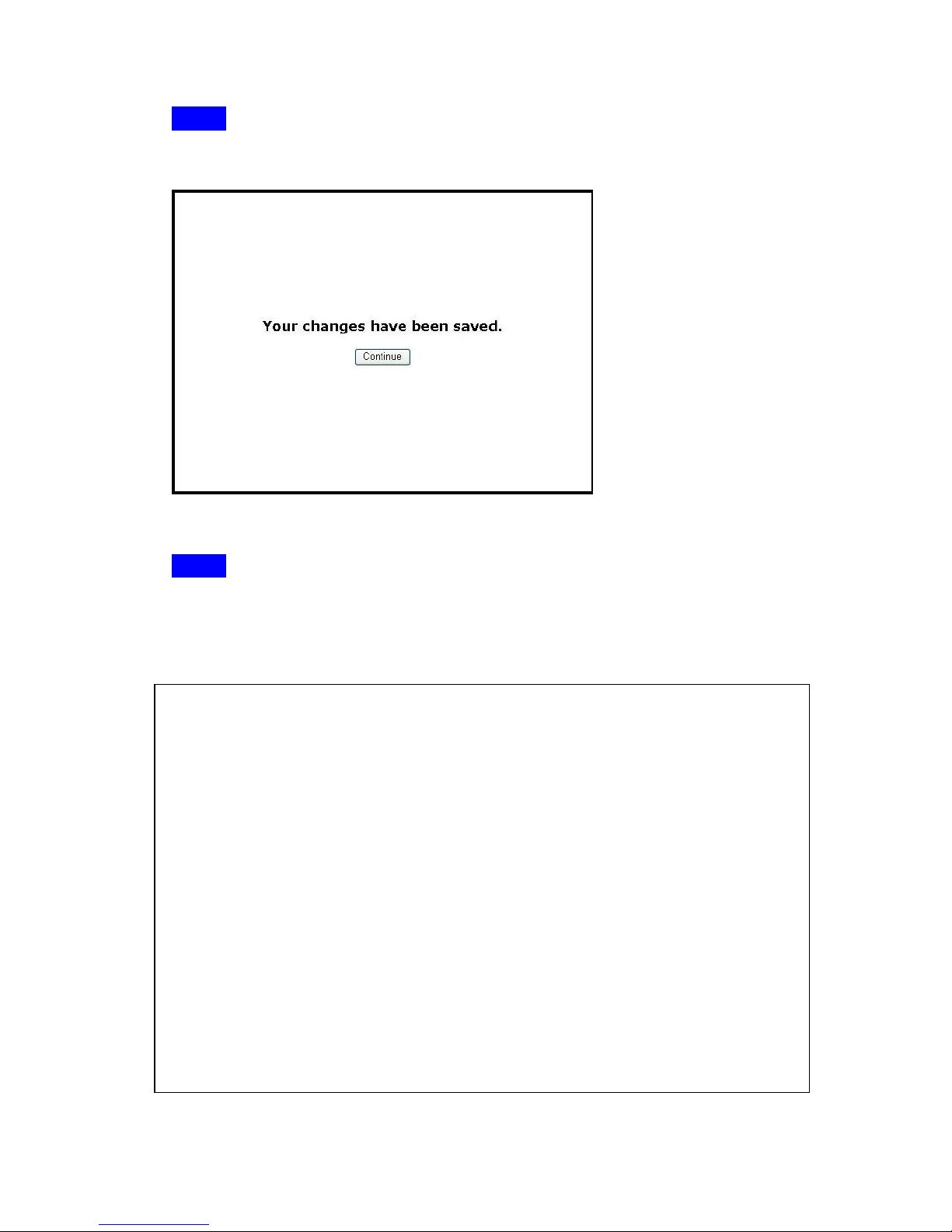

Step4
Click “Apply” button to finish the Setup. The follow screen would appear to
notify any changed.
Click “Continue”
Step5
After the AP Router’s reboot procedure is completed, you can start surfing the
Internet.
Technical Support
You can find the most recent software and us
er documentation on the
TRENDware website. TRENDware provides free tech
nical support for all
customers for the duration of the warranty period on this product.
TRENDware Technical Support
Tel: +1-310-891-1100
Fax: +1-310-891-1111
www.trendware.com
Support Hours: 7:30AM ~ 6:00PM (
Pacific Standard Time
),
Monday ~ Friday (except holidays)
7
Deutsch
TEW-411BRP
Wireless AP-Router 802.11g
Kurzinstallationsanleitung
Version 1.1
8
Installation des drahtlosen AP-Systems
Das drahtlose AP-System besteht aus mindestens einem AP und einem
Router, die folgendermaßen miteinander verbunden sind (siehe Abbildung):
Verbinden Sie den Netzstecker mit der Netzsteckdose. Wenn die LED-
Anzeige aufleuchtet, ist die Stromverbindung hergestellt.
Verbinden Sie den WAN-Port mit dem Kabel-/DSL-Modem. Wenn die
LED-Anzeige des WAN-Ports aufleuchtet, ist die Verbindung hergestellt.
Wenn Ihre miteinander vernetzten Computer ebenfalls einen Zugang
zum Intra- bzw. Internet haben sollen, verbinden Sie diese mit dem LAN-
Port. Der AP-Router ist mit 4 LAN-Ports ausgestattet. Wenn Sie mehr als
4 Computer anschließen möchten, können Sie den AP-Router ganz
einfach aufstocken (erweitern), indem Sie einen Netzknoten/Verteiler
(Hub/Switch) anschließen.
Mit der drahtlosen Schnittstelle können problemlos bis zu 30 Rechner
gleichzeitig das Netzwerk nutzen.
Default Settings
User Name (no user name)
Password admin
IP Address 192.168.1.1
Subnet Mask 255.255.255.0
ESSID wlan-g
Channel 6
Mode 11b+g
Encryption Disabled
DHCP Server Enabled
9
Schritt1
Starten Sie den Internetbrowser und geben Sie http://192.168.1.1 in die URL-
Leiste ein. Sie gelangen auf die Einstellungsseite für den AP Router.
Sobald das Login-Feld erscheint, geben Sie als Passwort admin ein und
lassen Sie das Feld für den Benutzernamen leer. Klicken Sie OK.
Überprüfen Sie Ihre NETZWERKEINSTELLUNGEN, bevor Sie fortfahren.
Die Standard-IP-Einstellung des AP-
Routers lautet 192.168.1.X/255.255.255.0.
Versichern Sie sich, dass Ihre IP
-
Einstellung dem entspricht oder starten Sie mit
Hilfe der DHCP-Einstellung. Überprüfen Sie mit Hilfe des „Ping-
Befehls“, ob Ihr
Computer auf den AP-Router reagiert, bevor Sie den AP-Router konfigurieren.
