Trumpf TruTool S 160 Bedienungsanleitung

TruTool S 160

TruTool S 250

TruTool S 450

(2A5)

(2A1)

(3A5)

(3A1)

07.09.2022

DE ..................................................... 3

EN ..................................................... 11

FR...................................................... 19

IT ....................................................... 27

ES...................................................... 35

PT...................................................... 43

NL...................................................... 51

DA ..................................................... 59

SV...................................................... 67

NO ..................................................... 75

FI ....................................................... 83

PL ...................................................... 91

CS ..................................................... 99

SK...................................................... 107

HU ..................................................... 115

LT ...................................................... 123

LV ...................................................... 131

ET...................................................... 139

SL ...................................................... 147

HR ..................................................... 155

SR ..................................................... 163

BG ..................................................... 171

RO ..................................................... 180

TR...................................................... 188

EL ...................................................... 196

RU ..................................................... 204

UK...................................................... 212

JA ............................................................ 221

ZH........................................................... 229

KO........................................................... 237

AR........................................................... 245

Originalbetriebsanleitung 3

Inhalt

1 Sicherheit........................................... 3

2 Produktbeschreibung......................... 5

3 Bedienung.......................................... 7

4 Verbrauchsmaterial und Zubehör ...... 8

5 Störungsbehebung ............................ 9

6 Konformitätserklärung........................ 10

7 Entsorgung von Elektro- und Elektro-

nik-Altgeräten..................................... 10

1 Sicherheit

1.1 Allgemeine Sicherheitshinweise

– Lesen Sie alle Sicherheitshinweise und

Anweisungen.

Versäumnisse bei der Einhaltung der Si-

cherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/

oder schwere Verletzungen verursa-

chen.

– Bewahren Sie alle Sicherheitshinweise

und Anweisungen für die Zukunft auf.

1.2 Ergänzende Sicherheitshinweise

GEFAHR

Elektrische Spannung

Lebensgefahr durch Stromschlag

uVor jedem Gebrauch Stecker, Kabel

und Elektrowerkzeug auf Beschädi-

gung kontrollieren.

WARNUNG

Verletzungsgefahr für Hände durch

scharfe Messer oder Kanten

uNicht mit der Hand in die Bearbeitungs-

strecke greifen.

uSchutzhandschuhe tragen.

WARNUNG

Verletzungsgefahr oder Sachscha-

den durch Fremdzubehör

uNur Original-Zubehör von TRUMPF

verwenden.

ACHTUNG

Sachschaden durch zu hohe Netz-

spannung

uSicherstellen, dass die Netzspannung

mit den Angaben auf dem Typenschild

des Elektrowerkzeugs übereinstimmt.

4 Originalbetriebsanleitung

1.3 Symbole

Die nachfolgenden Symbole sind für das Le-

sen und Verstehen der Betriebsanleitung

von Bedeutung. Die richtige Interpretation

der Symbole hilft, das Elektrowerkzeug be-

stimmungsgemäss und sicher zu bedienen.

Symbol Beschreibung





Typ der Schere, z.B.

TruToolS160(2A5)

Elektrowerkzeug mit Akku

Elektrowerkzeug mit Stromkabel

Elektrowerkzeug mit

Drehzahlregler

Prüfen

Ladezustand Akku prüfen

Sechskantschraube leicht lösen

Sechskantschraube lösen / fest-

schrauben

Schmieren

Betriebsanleitung lesen

Li-ion

Entsorgung/Recycling von Altgerä-

ten und Batterien

1.4 Warnhinweise in diesem

Dokument

Warnhinweise warnen vor Gefahren, die

beim Umgang mit dem Elektrowerkzeug auf-

treten können. Es gibt sie in vier Gefah-

renstufen, die am Signalwort erkennbar sind:

Signalwort Bedeutung

GEFAHR Kennzeichnet eine Gefahr mit

hohem Risiko, die zu Tod oder

schwerer Verletzungen führen

kann, wenn sie nicht vermie-

den wird.

WARNUNG Kennzeichnet eine Gefahr mit

mittlerem Risiko, die zu

schwerer Verletzungen führen

kann, wenn sie nicht vermie-

den wird.

VORSICHT Kennzeichnet eine Gefahr mit

einem geringen Risiko, die zu

leichter oder mittlerer Verlet-

zungen führen kann, wenn sie

nicht vermieden wird.

ACHTUNG Kennzeichnet eine Gefahr, die

zu Sachschäden führen kann.

1.5 Bestimmungsgemässe

Verwendung

Die TRUMPF Scheren sind handgeführte

Elektrowerkzeuge für folgende Anwendun-

gen:

– Trennen und Besäumen von plattenför-

migen Werkstücken aus Stahl, Alumini-

um, Kunststoff usw.

– Trennen gerader oder kurvenförmiger

Aussenkanten und Innenausschnitte

– Trennen nach Anriss

Originalbetriebsanleitung 5

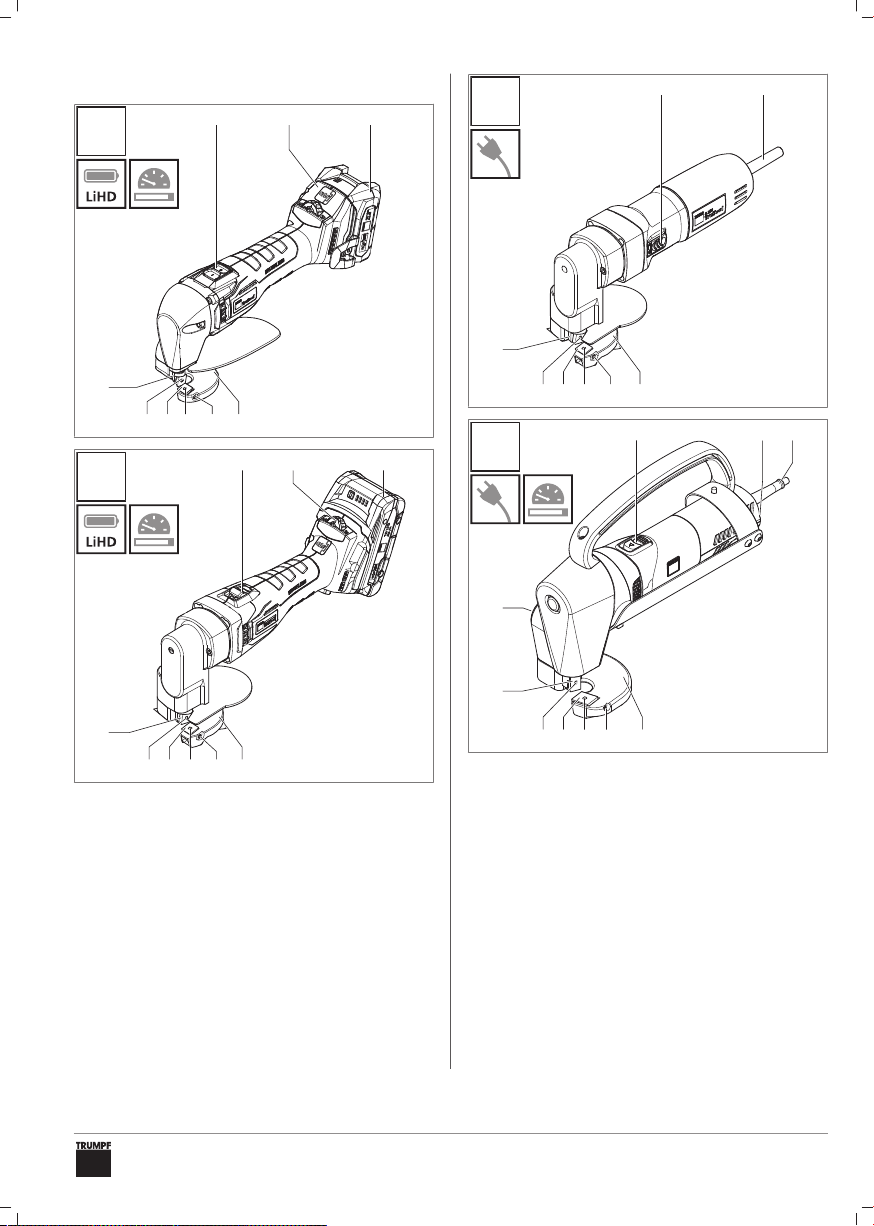

2 Produktbeschreibung

567

21 3





567

21 3





567

1 4





567

21 4





1 Ein-/Aus-Schalter

2 Drehzahlregler

3 Akku

4 Stromkabel

5 Schneidtisch

6 Justierschraube

7 Befestigungsschraube

Schneidtischmesser

8 Schneidtischmesser

9 Befestigungsschraube Stössel-

messer

10 Stösselmesser

11 Höhenregler Stösselmesser

6 Originalbetriebsanleitung

2.1 Technische Daten

















Betriebsspannung 12 V 18 V 230V~ 50/60Hz

120V~ 50/60Hz

230V~ 50/60Hz

120V~ 50/60Hz

Hubzahl bei Leerlauf 2000–4800/min 860–1540/min 2100/min 1880/min

Gewicht

ohne Akku / Kabel 1,3kg / 2,9lbs 2kg / 4,4lbs 2,2kg / 4,9lbs 6,2kg / 13,7lbs

Maximale Materialdicken

Stahl bis 400 N/mm21,6mm

0,063in / 16ga 2,5mm

0,098in / 13ga 2,5mm

0,098in / 13ga 4,5mm

0,177in / 7ga

Stahl bis 600 N/mm21,25mm

0,049in / 18ga 2mm

0,079in / 14ga 2mm

0,079in / 14ga 3,5mm

0,138in / 10ga

Aluminium

bis 250 N/mm22mm

0,079in / 12ga 3mm

0,118in / 9ga 3mm

0,118in / 9ga 5mm

0,197in / 6ga

Geräusch- und Schwingungsemissionswerte

Schwingungs-

emissionswert ah

(Vektorsumme dreier

Richtungen)

7,6m/s211,8m/s220,2m/s28,8m/s2

Unsicherheit K für

Schwingungs-

emissionswert 1,5m/s21,5m/s26,0m/s21,5m/s2

A-bewerteter

Schalldruckpegel LPA

typischerweise 69dB(A) 71dB(A) 80dB(A) 105,2dB(A)

A-bewerteter

Schallleistungspegel

LWA typischerweise 80dB(A) 82dB(A) 91dB(A) 116,2dB(A)

Unsicherheit K für

Geräuschemissions-

werte 3dB 3dB 3dB 2,5dB

Originalbetriebsanleitung 7

2.2 Geräusch- und

Vibrationsinformation

WARNUNG

Gehörschädigung durch überschrit-

tenen Geräuschemissionswert

uGehörschutz tragen.

WARNUNG

Verletzungsgefahr durch über-

schrittenen Schwingungsemissi-

onswert

uWerkzeuge richtig wählen und bei Ver-

schleiss rechtzeitig wechseln.

uZusätzliche Sicherheitsmassnahmen

zum Schutz des Bedieners vor der Wir-

kung von Schwingungen festlegen (z.

B. Warmhalten der Hände, Organisati-

on der Arbeitsabläufe, Bearbeitung mit

normaler Vorschubkraft).

Je nach Einsatzbedingung und Zustand des

Elektrowerkzeuges kann die tatsächliche Be-

lastung höher oder geringer als der angege-

bene Messwert ausfallen.

Der angegebene Schwingungsemissions-

wert wurde nach einem genormten Prüfver-

fahren gemessen und kann zum Vergleich

von Elektrowerkzeugen verwendet werden.

Er kann auch zu einer vorläufigen Einschät-

zung der Schwingungsbelastung herangezo-

gen werden.

Zeiten, in denen die Maschine abgeschaltet

ist oder läuft, aber nicht tatsächlich im Ein-

satz ist, können die Schwingungsbelastung

über den gesamten Arbeitszeitraum deutlich

reduzieren.

3 Bedienung

ACHTUNG

Sachbeschädigung durch Verkan-

ten des Elektrowerkzeugs

uKurven mit wenig Vorschub schneiden.

uMinimalen Radius des Elektrowerk-

zeugs nicht unterschreiten.

uDas Elektrowerkzeug erst an das

Werkstück heranführen, nachdem die

volle Drehzahl erreicht ist.

uFalls die Schneidlinie innerhalb des

Werkstücks endet: Das Elektrowerk-

zeug mit voller Drehzahl einige Millime-

ter rückwärts führen.

uDas Elektrowerkzeug erst abschalten,

wenn der Schneidevorgang beendet

ist.

Zur Bedienung des Elektrowerkzeugs, siehe:

–Ein- und ausschalten A[}253]

–Drehzahl einstellen B[}253]

–Schnittspiel einstellen C[}253]

–Stösselmesser einstellen D[}253]

–Werkstücke trennen E[}254]

–Ladezustand prüfen F[}254]

–Akku wechseln G[}254]

3.1 Schnittspiel

Schnittspiel a = Blechdicke x 0,2

Für die Einstellung des Schnittspiels muss

sich das Stösselmesser in der untersten Po-

sition befinden. Das Schneidtischmesser nur

soweit lösen, dass es spielfrei verschiebbar

ist, siehe Schnittspiel einstellen C[}253].

8 Originalbetriebsanleitung

3.2 Höhenregler Stösselmesser





Diese TRUMPF Schere bietet die

Möglichkeit, mit einem Höhenregler die Ein-

tauchtiefe des Stösselmessers an Blechdi-

cke und Schneidaufgabe anzupassen. Der

Höhenregler rastet bei vollen Stufen und bei

den Zwischenstufen ein, siehe Stösselmes-

ser einstellen D[}253].

Abb.1: Höhenregler Stösselmesser

Blechdicke [mm]

1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5

Schneiden von Geraden

Schneiden von Kurven

Coilschneiden –

4 Verbrauchsmaterial und

Zubehör

4.1 Messerwahl

Die Messer besitzen 2 oder 4 Schneiden.

Diese sind nicht nachschleifbar.

Je nach Dicke oder Festigkeit des Werk-

stücks werden verschiedene Messertypen

benötigt.

Bei unpassender Messerwahl können fol-

gende Sachverhalte eintreten:

– Die Schnittqualität wird stark beeinträch-

tigt.

– Die Vorschubkraft steigt erheblich an.

– Das Messer bricht.

Für schonendes Arbeiten und gute Schnitt-

leistung ist darauf zu achten, dass die Mes-

ser scharf sind und rechtzeitig gewechselt

werden.

Beim Schneiden von Radien ist folgendes zu

beachten:

– Die Maschine nicht verkanten.

– Nur mit geringem Vorschub arbeiten.

Hinweise zur Wahl des richtigen Werkzeugs

sowie Zubehör, Ersatzteillisten zu Messern,

Werkzeugen und Akkupacks siehe:



















Originalbetriebsanleitung 9

4.2 Alternative Akkus





Dieses Elektrowerkzeug kann mit al-

len CASLIHD 12V und CAS LI-Ion 12V Ak-

kus verwendet werden.





Dieses Elektrowerkzeug kann mit al-

len CASLIHD 18V und CAS LI-Ion 18V Ak-

kus bis zu einer Kapazität von 8Ah verwen-

det werden.

5 Störungsbehebung

Problem Ursache Behebung

Werkzeug ist schwer-

gängig. Messer sind stumpf. uMesser drehen/ersetzen H[}254].

Unsaubere Schnitt-

kanten Schnittspiel ist falsch

eingestellt.

uSchnittspiel wählen[}7].

uSchnittspiel einstellen C[}253].

Höhe des Stösselmes-

sers ist falsch einge-

stellt.

uHöhe Stösselmesser wählen[}8].

uStösselmesser einstellen D[}253].

Werkzeug lässt sich

nicht einschalten. Akku ist leer oder de-

fekt.

uAkku wechseln G[}254].

Stromkabel ist defekt. uStromkabel wechseln[}9].

Kohlebürsten sind ab-

genutzt.

uKohlebürsten ersetzen[}9].

Motor ist überhitzt. uMotor abkühlen lassen.

5.1 Kohlebürsten ersetzen

Bei abgenutzten Kohlebürsten bleibt

der Motor stehen.

uKohlebürsten durch eine Fachkraft prüfen

und ersetzen lassen.

5.2 Stromkabel wechseln

Der Wechsel des Stromkabels ist

ausschliesslich vom Hersteller oder seinen

Vertragswerkstätten auszuführen, um Si-

cherheitsgefährdungen zu vermeiden.

TRUMPF Service-Adressen, siehe:

www.trumpf.com

10 Originalbetriebsanleitung

6 Konformitätserklärung

Wir erklären in alleiniger Verantwortung,

dass dieses Produkt mit allen relevanten An-

forderungen folgender Richtlinien, Normen

oder normativen Dokumenten überein-

stimmt:

– 2006/42/EG

– 2014/30/EU

– 2011/65/EU

– EN 62841-1

– EN 62841-2-8

Unterzeichnet für den Hersteller und im Na-

men des Herstellers von:

Dr. Thomas Schneider

Geschäftsführer Entwicklung

TRUMPF Werkzeugmaschinen SE & Co. KG

DE-71254 Ditzingen

Ditzingen, 15.02.2021

7 Entsorgung von Elektro-

und Elektronik-Altgeräten

 

Li-ion

Elektrowerkzeuge, Ladegeräte, Batterien/Ak-

kus, Zubehör und Verpackung dürfen nicht

im Hausmüll entsorgt werden. Sie sind einer

umweltgerechten Wiederverwertung zuzu-

führen. Dabei sind die jeweils geltenden na-

tionalen Vorschriften zu beachten.

Vor der umweltgerechten Wiederverwertung/

Entsorgung der Batterien/Akkus sind die

Kontakte mit einem Klebeband gegen Kurz-

schluss zu sichern und die Batterien/Akkus

im Elektrowerkzeug entladen. Defekte oder

verbrauchte Batterien/Akkus sind an die Ver-

kaufsstellen von TRUMPF Elektrowerkzeu-

gen zurückzugeben.

Andere Handbücher für TruTool S 160

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Trumpf Elektrowerkzeuge Handbücher

Trumpf

Trumpf N 700-2 Bedienungsanleitung

Trumpf

Trumpf TruTool F 300 (3B1) Bedienungsanleitung

Trumpf

Trumpf N 200-5 Bedienungsanleitung

Trumpf

Trumpf TruTool N 350 Bedienungsanleitung

Trumpf

Trumpf TruTool ID 1861 Bedienungsanleitung

Trumpf

Trumpf TruTool TKF 1500 Bedienungsanleitung

Trumpf

Trumpf S 160 E Bedienungsanleitung

Trumpf

Trumpf TruTool PN 130 Bedienungsanleitung

Trumpf

Trumpf TruTool C 160 Bedienungsanleitung

Trumpf

Trumpf TruTool F 125 Bedienungsanleitung

Trumpf

Trumpf TruTool N 700 Bedienungsanleitung

Trumpf

Trumpf S 420-0 Bedienungsanleitung

Trumpf

Trumpf TKF 1100-0 Bedienungsanleitung

Trumpf

Trumpf TruTool S 114 Bedienungsanleitung

Trumpf

Trumpf TruTool F 305 (1A2) Bedienungsanleitung

Trumpf

Trumpf TruTool C 250 Bedienungsanleitung

Trumpf

Trumpf TruTool N 160 E Bedienungsanleitung

Trumpf

Trumpf TruTool S 450 Bedienungsanleitung

Trumpf

Trumpf TruTool C 160 1A1 Bedienungsanleitung

Trumpf

Trumpf TruTool N 1000 Bedienungsanleitung

Trumpf

Trumpf TruTool N 160 2A5 Bedienungsanleitung

Trumpf

Trumpf TruTool N 200 Bedienungsanleitung

Trumpf

Trumpf TruTool S 114 Bedienungsanleitung

Trumpf

Trumpf TruTool S 160 Bedienungsanleitung

Beliebte Elektrowerkzeuge Handbücher anderer Marken

AEG

AEG OMNI-JS Bedienungsanleitung

SIP

SIP 01533 Bedienungsanleitung

Ribimex

Ribimex PRS499 Bedienungsanleitung

3M Fiber Optic Connector Crimp Tool Bedienungsanleitung

Ryobi

Ryobi P524 Bedienungsanleitung

ROJEK

ROJEK FSN 300A Bedienungsanleitung

Kemper

Kemper 1740PRO Bedienungsanleitung

WABCO

WABCO OptiTire Bedienungsanleitung

EINHELL

EINHELL TE-MS 18/210 Li Bedienungsanleitung

Orgapack

Orgapack OR-T 85 Kurzanleitung

TOUGHCUT

TOUGHCUT Diamond 400 Bedienungsanleitung

Yaros

Yaros PB-3603 Bedienungsanleitung

Fein

Fein BSS 2.0 E Einrichtungshandbuch

Baileigh Industrial

Baileigh Industrial SS-2725 Bedienungsanleitung

Milwaukee

Milwaukee 2674-20 Bedienungsanleitung

Fein

Fein BLs 1.6 Bedienungsanleitung

Princess

Princess Electric Multi Sharpener Bedienungsanleitung

FOREDOM

FOREDOM K.1050 Handbuch
