U-Line H-1131 Bedienungsanleitung

PAGE 1 OF 9 0721 I H -1131

1-800-295-5510

uline.com

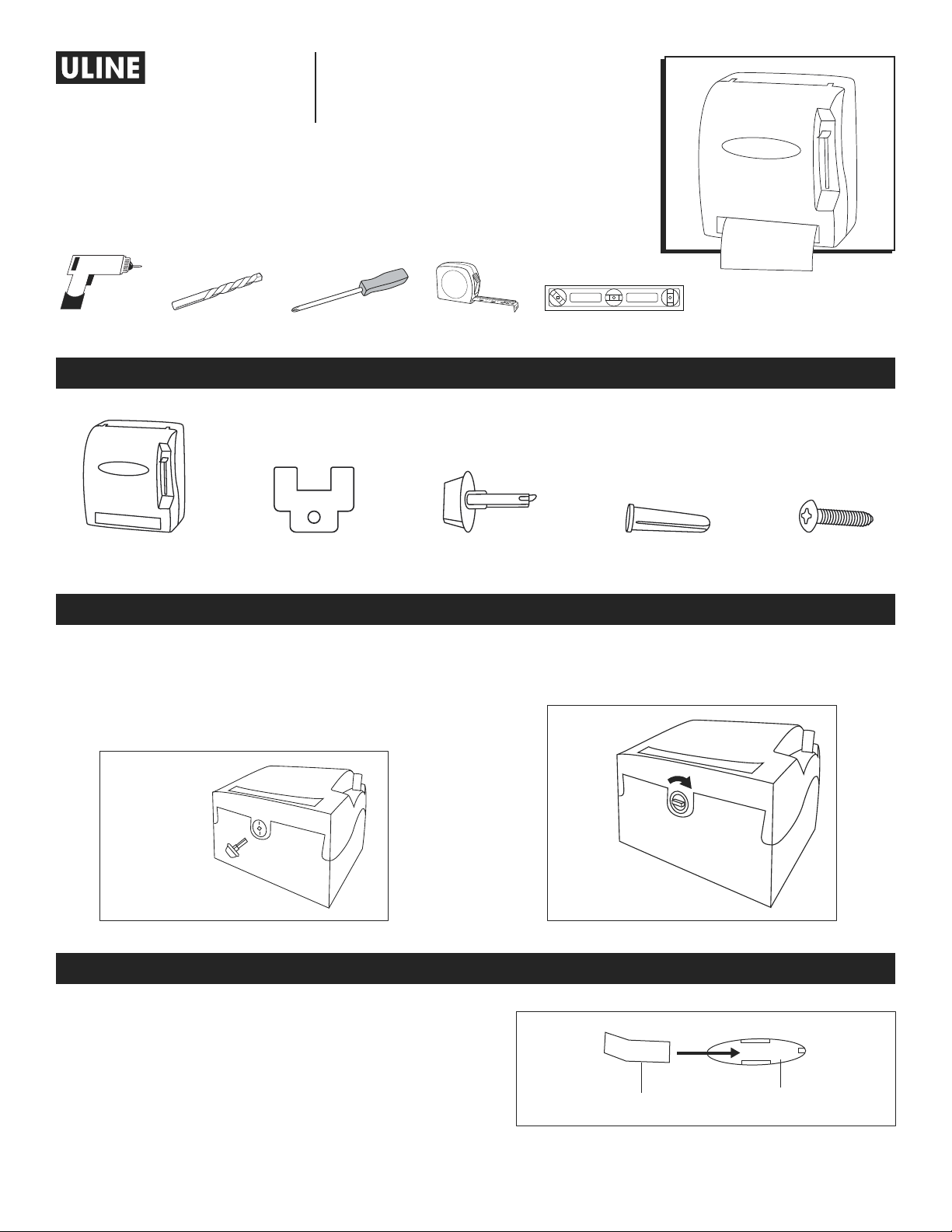

ROLL PAPER TOWEL

DISPENSER

H -1131

OPTIONAL SNAP-IN KEY INSTRUCTIONS

1. Remove snap-in key from the hardware packet.

2. Align snap-in key with lock on the bottom of the

dispenser and push in all the way until it snaps into

place. (See Figure 1).

3. Rotate snap-in key clockwise to open the dispenser.

(See Figure 2)

PARTS

Dispenser x 1 Metal Key x 1 Plastic Snap-In

Key x 1

Wall Anchor x 5 Screw x 5

Figure 1

Figure 2

1. Open cover to expose inside of decorator strip

window.

2. Slide decorator strip into place, making sure the

decorator strip is held by the plastic guides.

(See Figure 3)

3. Close cover firmly and lock.

Figure 3

DECORATOR STRIP INSTALLATION INSTRUCTIONS

Decorator Strip Decorator Strip Window

Para Español, vea páginas 4-6.

Pour le français, consulter les pages 7-9.

TOOLS NEEDED

LevelTape Measure1/4" Drill BitElectric Drill Phillips Screwdriver

PAGE 2 OF 9 0721 I H -1131

NOTE: Recommended mounting height is 45"

from the floor to bottom of dispenser.

NOTE: Ensure that proper mounting hardware

is used for appropriate wall composition as

enclosed hardware may not be compatible

with your wall surface.

1. Insert the key all the way into the lock opening on

the bottom of dispenser and rotate clockwise until

the cover pops open. (See Figure 4)

2. Open dispenser cover and hold dispenser to ideal

mounting place on wall. (See Figure 5)

3. Mark the holes on the wall where screws will be

inserted. (See Figure 6)

4. Drill into wall at five marked locations with 1/4"drill

bit. (See Figure 7)

5. Hold dispenser to wall so holes in dispenser match

up with previously drilled holes in wall. Insert wall

anchors and screws. (See Figure 6)

MOUNTING INSTRUCTIONS

Figure 4

Figure 5

Figure 6

Recommended

Mounting

Locations

Figure 7

PAGE 3 OF 9 0721 I H -1131

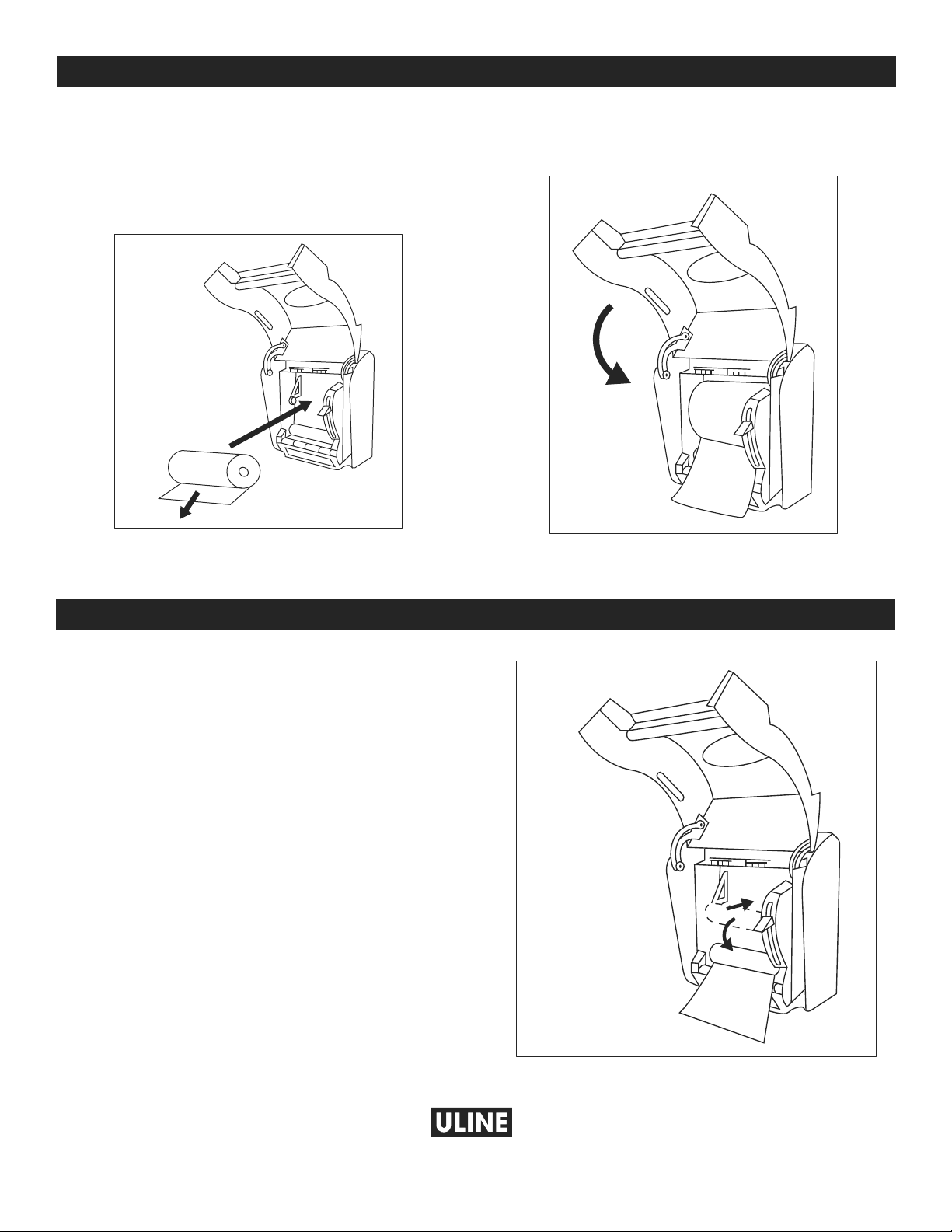

1. When the main roll reaches a diameter of

approximately 3" it may be used as a stub roll.

Remove the main roll from the upper roll holders by

pushing it into the dispenser and locking it onto the

lower roll holders. (See Figure 10)

2. Drape paper over the black rubber roller. Load the

main roll as previously described on page 2.

Figure 10

STUB ROLL LOADING INSTRUCTIONS

1. Open dispenser cover completely.

(See Figure 5)

2. Push a roll of product into the holders and release

when the core becomes engaged. Ensure that the

paper feeds from beneath the roll. (See Figure 8)

3. Drape the paper over the black rubber roller and

close the cover firmly until it locks. (See Figure 9)

4. Begin dispensing by using the lever.

LOADING INSTRUCTIONS

Figure 8

Figure 9

-800-295-551

uline.com

PAGE 4 OF 9 0721 I H -1131

800-295-5510

uline.mx

DESPACHADOR DE

TOALLAS DE PAPEL

EN ROLLO

H -1131

INSTRUCCIONES PARA LA LLAVE A PRESIÓN OPCIONAL

1. Retire la llave a presión del paquete de tornillería.

2. Alinee la llave a presión con la cerradura ubicada en la

parte inferior del despachador y empuje hasta el

fondo hasta que haga clic en su lugar. (Vea Diagrama 1)

3. Gire la llave a presión en el sentido de las agujas

del reloj para abrir el despachador.

(Vea Diagrama 2)

PARTES

1 Despachador 1 Llave Metálica 1 Llave a Presión de Plástico 5 Taquetes 5 Tornillos

Diagrama 1

Diagrama 2

1. Abra la cubierta para dejar a la vista la parte

interior de la ventana para la tira decorativa.

2. Deslice la tira decorativa hasta colocarla en

posición, asegurándose de que quede sujeta por

las guías de plástico. (Vea Diagrama 3)

3. Cierre la cubierta con firmeza y asegúrela.

Diagrama 3

INSTRUCCIONES DE INSTALACIÓN DE LA TIRA DECORATIVA

Tira Decorativa Ventana para la Tira

Decorativa

HERRAMIENTAS NECESARIAS

Taladro Broca Desarmador

de Cruz

NivelCinta

de Medir

PAGE 5 OF 9 0721 I H -1131

Diagrama 5

Diagrama 6

Diagrama 7

NOTA: La altura de instalación recomendada

es de 1.14 m (45") desde el suelo hasta la parte

inferior del despachador.

NOTA: Asegúrese de utilizar tornillería de

instalación adecuada para la composición de

pared apropiada dado que la tornillería que

se incluye podría no ser compatible con la

superficie de su pared.

1. Inserte la llave en la cerradura ubicada en la parte

inferior del despachador y gírela en el sentido de

las manecillas del reloj hasta que la cubierta se

abra. (Vea Diagrama 4)

2. Abra la cubierta del despachador y sostenga

el despachador en la posición ideal para su

instalación en la pared. (Vea Diagrama 5)

INSTRUCCIONES DE INSTALACIÓN

Diagrama 4

3. Marque en la pared los cuatro orificios en los que

se insertarán los tornillos. (Vea Diagrama 6)

4. Taladre la pared en las cinco ubicaciones

marcadas con una broca de 1/4". (Vea Diagrama 7)

5. Sostenga el despachador contra la pared de forma

que los orificios en la pared coincidan con los del

despachador. Inserte cuatro tornillos en los orificios

que taladró previamente. Inserte los taquetes y los

tornillos. (Vea Diagrama 6)

Ubicaciones

de Instalación

Recomendadas

PAGE 6 OF 9 0721 I H -1131

1. Cuando el rollo principal alcance un diámetro de

aproximadamente 7.6 cm (3") puede utilizarse como

rollo auxiliar. Retire el rollo principal de los soportes

del rodillo superior empujándolo dentro del

despachador y fijándolo a los soportes del rodillo

inferior. (Vea Diagrama 10)

2. Coloque el papel sobre el rodillo de goma negra.

Coloque el rodillo principal tal y como se ha

descrito previamente en la página 2.

Diagrama 10

INSTRUCCIONES DE CARGA DEL ROLLO AUXILIAR

1. Abra por completo la cubierta del despachador.

(Vea Diagrama 5)

2. Inserte un rollo de producto en los soportes y suelte

cuando el centro se active. Asegúrese de que el

papel salga por debajo del rollo. (Vea Diagrama 8)

3. Coloque el papel sobre el rodillo de goma negra

y cierre la cubierta con firmeza hasta que quede

asegurada. (Vea Diagrama 9)

4. Comience a despachar usando la palanca.

Diagrama 8

Diagrama 9

INSTRUCCIONES DE CARGA

00-295-551

uline.mx

PAGE 7 OF 9 0721 I H -1131

1-800-295-5510

uline.ca

DISTRIBUTEUR POUR

ROULEAU DE

SERVIETTES EN PAPIER

H -1131

INSTRUCTIONS RELATIVES À LA CLÉ À ENCLENCHEMENT FACULTATIVE

1. Retirez la clé à enclenchement du paquet de

matériel d'installation.

2. Alignez la clé à enclenchement avec la serrure située

sous le distributeur et enfoncez-la jusqu'au bout jusqu'à

ce qu'elle s'enclenche en position. (Voir Figure1)

3. Tournez la clé à enclenchement dans le sens des

aiguilles d'une montre pour ouvrir le distributeur.

(Voir Figure2)

PIÈCES

Distributeur x 1 Clé en métal x 1 Clé à enclenchement

en plastique x 1

Dispositif d'ancrage x 5 Vis x 5

Figure1

Figure2

1. Ouvrez le couvercle pour exposer l'intérieur de la

fenêtre pour bande décorative.

2. Faites glisser la bande décorative en place en

veillant à ce qu'elle soit retenue par les guides en

plastique. (Voir Figure3)

3. Fermez solidement le couvercle et verrouillez-le.

Figure3

INSTRUCTIONS D'INSTALLATION DE LA BANDE DÉCORATIVE

Bande décorative Fenêtre pour bande

décorative

OUTILS REQUIS

Perceuse Mèche de

perceuse de 1/4 po

Tournevis

cruciforme

Niveau à

bulles

Ruban à

mesurer

PAGE 8 OF 9 0721 I H -1131

Figure5

Figure6

Figure7

REMARQUE: La hauteur de montage

recommandée est de 1,1m (45po) du

plancher au bas du distributeur.

REMARQUE: Veillez à utiliser un matériel

d'installation adéquat adapté à votre mur. Le

matériel d'installation fourni pourrait ne pas

être compatible avec la surface de votre mur.

1. Insérez la clé jusqu'au bout dans l'ouverture de la

serrure située sous le distributeur et tournez-la dans

le sens horaire jusqu'à ce que le couvercle s'ouvre.

(Voir Figure4)

2. Ouvrez le couvercle du distributeur et maintenez le

distributeur à la hauteur de montage désirée sur le

mur. (Voir Figure5)

INSTRUCTIONS DE MONTAGE

Figure4

3. Marquez les trous sur le mur à l'emplacement où les

vis seront insérées. (Voir Figure6)

4. Percez le mur aux cinq emplacements marqués

avec une mèche de perceuse de 1/4 po.

(Voir Figure7)

5. Maintenez le distributeur au mur afin de faire

correspondre les trous du distributeur avec les trous

prépercés dans le mur. Insérez les ancrages muraux

et les vis. (Voir Figure6)

Emplacements

de montage

recommandés

PAGE 9 OF 9 0721 I H -1131

1. Lorsque le rouleau principal atteint un diamètre

d'environ 7,6cm (3po), il peut être utilisé comme

rouleau auxiliaire. Retirez le rouleau principal des

supports de rouleau supérieurs en le poussant dans

le distributeur et en le plaçant sur les supports de

rouleau inférieurs. (Voir Figure10)

2. Tendez le papier par-dessus le rouleau en

caoutchouc noir. Chargez le rouleau principal tel

que préalablement décrit à l'étape2.

Figure10

INSTRUCTIONS DE CHARGEMENT DU ROULEAU AUXILIAIRE

1. Ouvrez complètement le couvercle du distributeur.

(Voir Figure5)

2. En poussant, placez un rouleau dans les supports

puis relâchez dès que le rouleau central est engagé.

Veillez à ce que le papier se déroule sous le rouleau.

(Voir Figure8)

3. Tendez le papier par-dessus le rouleau en

caoutchouc noir et fermez le couvercle solidement

jusqu'à ce qu'il s'enclenche en position.

(Voir Figure9)

4. Amorcez la distribution à l'aide du levier.

Figure8

Figure9

INSTRUCTIONS DE CHARGEMENT

-800-295-551

uline.ca

Andere Handbücher für H-1131

Inhaltsverzeichnis

Sprachen:

Andere U-Line Spender Handbücher

U-Line

U-Line Tork Xpressnap H-5858 Bedienungsanleitung

U-Line

U-Line UCDE215 Installationshandbuch

U-Line

U-Line H-35 Bedienungsanleitung

U-Line

U-Line H-9953 Bedienungsanleitung

U-Line

U-Line KLEENEX REVEAL H-7855 Bedienungsanleitung

U-Line

U-Line Purell Healthy Soap FMX-20 Bedienungsanleitung

U-Line

U-Line SOFPULL H-2861 Bedienungsanleitung

U-Line

U-Line H-1019 Bedienungsanleitung

U-Line

U-Line H-1713 Bedienungsanleitung

U-Line

U-Line TORK XPRESS H-4450 Bedienungsanleitung

U-Line

U-Line UHDE215 Installationshandbuch

U-Line

U-Line TORK H-5807 Bedienungsanleitung

U-Line

U-Line H-1592 Bedienungsanleitung

U-Line

U-Line H-1585 Bedienungsanleitung

U-Line

U-Line UCDE215 Installationshandbuch

U-Line

U-Line Tork Xpressnap H-4580 Bedienungsanleitung

U-Line

U-Line H-4706 Bedienungsanleitung

U-Line

U-Line TORK MATIC H-5805 Bedienungsanleitung

U-Line

U-Line H-1132 Bedienungsanleitung

U-Line

U-Line H-1585 Bedienungsanleitung

U-Line

U-Line H-16 Bedienungsanleitung

U-Line

U-Line H-9550 Bedienungsanleitung

U-Line

U-Line TORK PEAKSERVE H-9385 Bedienungsanleitung

U-Line

U-Line TORK H-9344 Bedienungsanleitung

Beliebte Spender Handbücher anderer Marken

Silver King

Silver King Majestic SK12MAJ Kurzanleitung

Franke

Franke F3Dn Twin Bedienungsanleitung

STIEBEL ELTRON

STIEBEL ELTRON UltraHot Plus Bedienungsanleitung

DAN DRYER

DAN DRYER 282 Bedienungsanleitung

Essity

Essity Tork 473208 Bedienungsanleitung

CBS

CBS SD300BU-88 Einrichtungshandbuch

Sealey

Sealey MK77 Bedienungsanleitung

Fluid Management

Fluid Management Accutinter 1600 Bedienungsanleitung

Franke

Franke DVS SD99-010 Bedienungsanleitung

Graco

Graco Dispensit 1053-10C Fehlerbehebungshandbuch

ITALTINTO

ITALTINTO i50 Bedienungsanleitung

Coca-Cola

Coca-Cola FREESTYLE 9000 Bedienungsanleitung

Graco

Graco ProMix 2KE Bedienungsanleitung

TECHCON SYSTEMS

TECHCON SYSTEMS TS1251 Bedienungsanleitung

Wayne

Wayne GLOBAL VISTA CNG Bedienungsanleitung

clarsen

clarsen H133 Bedienungsanleitung

PicoBrew

PicoBrew Zymatic Bedienungsanleitung

BOWMAN

BOWMAN BP-007 Bedienungsanleitung
