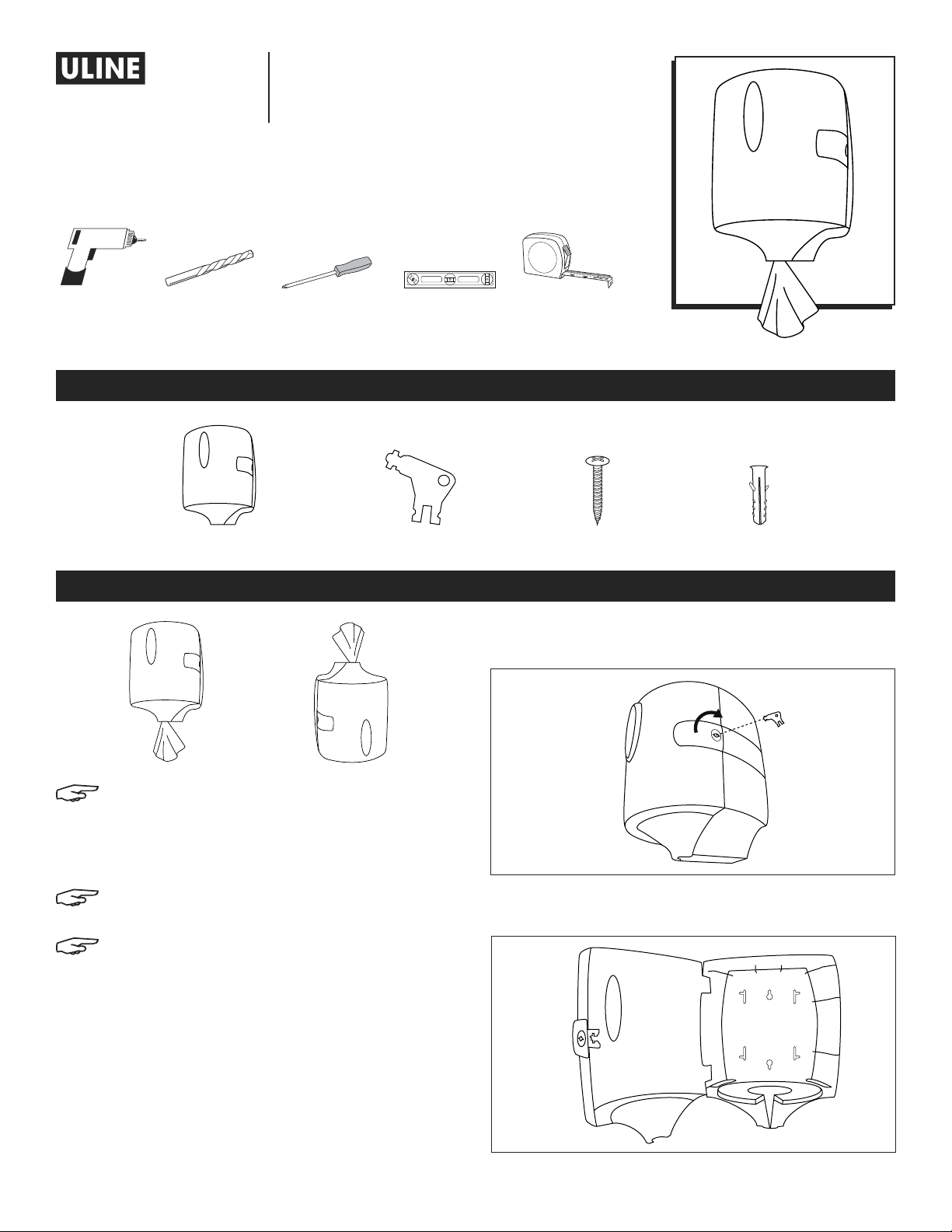

U-Line H-2307 Bedienungsanleitung

PAGE 1 OF 9 0521 IH-2307

H-2307

GYM WIPES

DISPENSER

1-800-295-5510

uline.com

NOTE: When mounting for use with dry wipers,

the dispensers should be oriented with the

opening on the bottom. When mounting for

use with gym wipes, the dispensers should be

oriented with the opening on the top.

NOTE: Recommended mounting height is 48"

from the floor to bottom of dispenser.

NOTE: Ensure that proper mounting hardware

is used for appropriate wall composition as

enclosed hardware may not be compatible

with your wall surface.

1. Insert the key into the lock on the side of dispenser

and turn clockwise to open cover. (See Figure 1)

2. Open dispenser cover and hold dispenser to ideal

mounting place on wall. (See Figure 2)

PARTS

MOUNTING INSTRUCTIONS

Figure 2

Dispenser x 1 Screw x 4 Wall Anchor x 4Key x 1

Para Español, vea páginas 4-6.

Pour le français, consulter les pages 7-9.

Figure 1

CAN BE

MOUNTED

INVERTED

TOOLS NEEDED

Drill Drill Bit Phillips Screwdriver Level Tape Measure

PAGE 2 OF 9 0521 IH-2307

MOUNTING INSTRUCTIONS CONTINUED

3. Mark the four holes on the wall where screws will be

inserted. (See Figure 3)

4. Drill into wall at four marked locations with an

appropriate drill bit. (See Figure 4) Insert wall

anchors if necessary.

5. Hold dispenser over previously drilled holes and

insert screws.

Figure 3

Figure 4

Recommended Mounting Locations

DISPENSER SETTINGS

NOTE: This dispenser is designed to

accommodate thin towels and heavy duty

wipers.

1. Before loading product, review which setting the

dispenser opening displays. "0" should be for thick

wipers. "6" should be for thin paper. (See Figure 5)

NOTE: If towels are too easy to pull, decrease

the dial setting.

2. To adjust the dial, use dispenser key. Place the key

into the four-pronged circle with pointed end facing

in. The key should fit between two of the prongs.

(See Figure 6)

3. Twist the key firmly to desired setting. Twisting the key

clockwise will increase the number, while

counterclockwise will decrease.

Figure 5

Figure 6

Thick Wipers

Thin Paper

PAGE 3 OF 9 0521 IH-2307

LOADING GYM WIPES

NOTE: Ensure dispenser is mounted upside down

so opening faces up. (See Figure 9)

1. Insert key and turn clockwise to open dispenser.

(See Figure 9)

2. Before opening, cut a small v-shaped hole in the

top of the bag of pre-moistened wipes and keep

wipes inside bag. (See Figure 10)

3. Place the bag of wipes inside the dispenser with the

cut hole facing up. Feed wiper through opening to

begin dispensing. (See Figure 10)

4. Close cover.

Figure 9

Figure 10

1. Begin a new wiper roll by grabbing leading edge of

wiper from center and gently pulling out.

(See Figure 7)

2. Insert key and turn clockwise to open cover.

3. Slip wiper down through dispenser opening.

(See Figure 8)

4. Close cover and pull wiper to begin dispensing.

Figure 8

LOADING DRY WIPERS

Figure 7

-800-295-551

uline.com

PAGE 4 OF 9 0521 IH-2307

800-295-5510

uline.mx

DESPACHADOR DE TOALLITAS

PARA GIMNASIO

H-2307

NOTA: Si se instala para usarse con toallas

limpiadoras secas, los despachadores se

deben orientar con la abertura hacia abajo.

Si se instala para usarse con toallitas para

gimnasio, los despachadores se deben

orientar con la abertura hacia arriba.

NOTA: Se recomienda que la altura de

instalación sea de 122 cm (48") del piso a la

parte inferior del despachador.

NOTA: Asegúrese que se use la tornillería de

instalación adecuada según la composición

de la pared ya que es posible que la tornillería

incluida no sea compatible con la superficie

de su pared.

1. Inserte la llave en la cerradura a un lado del

despachador y gire en el sentido de las manecillas

del reloj para abrir la cubierta. (Vea Diagrama 1)

2. Abra la cubierta del despachador y sosténgalo en

el lugar ideal de instalación en la pared.

(Vea Diagrama 2)

INSTRUCCIONES DE INSTALACIÓN

PARTES

1 Despachador 1 Llave

Diagrama 1

PUEDEN

INSTALARSE

DE FORMA

INVERTIDA

HERRAMIENTAS NECESARIAS

Taladro Broca Desarmador

de Cruz

Nivel Cinta

de Medir

4 Tornillos 4 Taquetes

Diagrama 2

PAGE 5 OF 9 0521 IH-2307

CONTINUACIÓN DE INSTRUCCIONES DE INSTALACIÓN

3. Marque los cuatro orificios en la pared donde se

insertarán los tornillos. (Vea Diagrama 3)

4. Taladre la pared en las cuatro ubicaciones marcadas

con una broca adecuada. (Vea Diagrama 4) Inserte

los taquetes si fuera necesario.

5. Sostenga el despachador sobre los orificios

taladrados previamente e inserte los tornillos.

Diagrama 3

Diagrama 4

Ubicaciones de Instalación Recomendadas

CONFIGURACIONES DEL DESPACHADOR

NOTA: Este despachador está diseñado para

alojar toallitas delgadas y toallas limpiadoras

de uso pesado.

1. Antes de cargar el producto, verifique cuál es la

configuración que se muestra en la abertura del

despachador. "0" debe ser para toallas gruesas. "6"

debe ser para papel delgado. (Vea Diagrama 5)

NOTA: Si es muy fácil sacar una toalla,

disminuya el ajuste del dial.

2. Para ajustar el dial, utilice la llave del despachador.

Coloque la llave en el círculo de cuatro clavijas

con el extremo puntiagudo hacia adentro. La llave

debe caber entre dos de las clavijas.

(Vea Diagrama 6)

3. Gire la llave de manera firme a la configuración

deseada. Girar en el sentido de las manecillas

del reloj incrementará el número, mientras que

disminuirá si se gira en el sentido contrario de las

manecillas del reloj.

Diagrama 6

Diagrama 5

Toallas Limpiadoras

Gruesas

Papel Delgado

PAGE 6 OF 9 0521 IH-2307

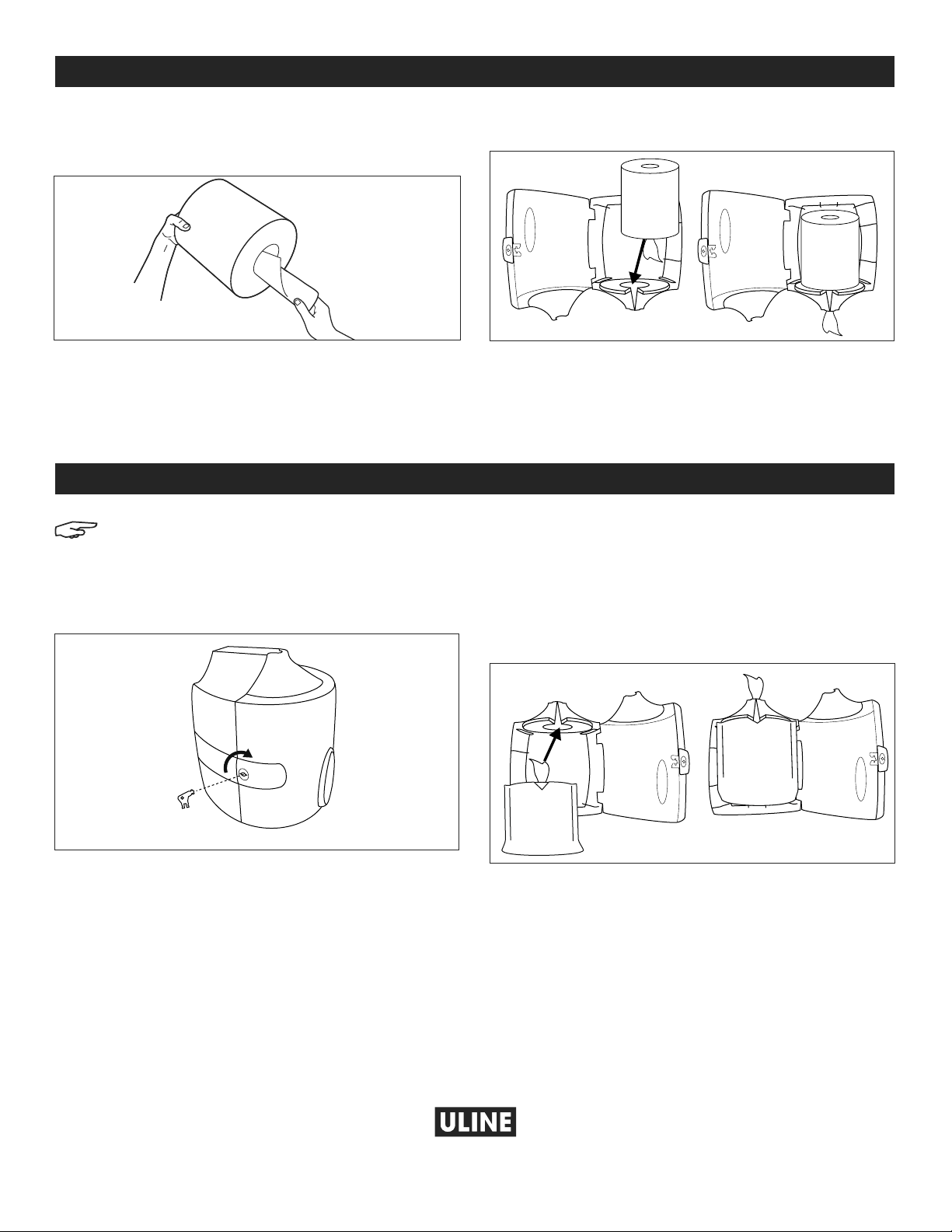

CARGAR TOALLITAS PARA GIMNASIO

NOTA: Voltee el despachador hacia abajo

de forma que el lado de las aberturas quede

arriba. (Vea Diagrama 9)

1. Inserte la llave y gírela en el sentido de las manecillas

del reloj para abrir la cubierta. (Vea Diagrama 9)

2. Corte una pequeña abertura en la parte superior

de la bolsa con las toallitas pre-humedecidas y

mantenga las toallitas dentro de la bolsa.

(Vea Diagrama 10)

3. Coloque la bolsa de toallitas dentro del

despachador. Pase la toalla a través de la abertura

para despachar. (Vea Diagrama 10)

4. Cierre la cubierta.

Diagrama 9

Diagrama 10

1. Empiece un rollo nuevo de toallas limpiadoras

tomando el borde expuesto de la toalla del centro y

ligeramente extrayéndolo. (Vea Diagrama 7)

2. Inserte la llave y gire en el sentido de las manecillas

del reloj para abrir la cubierta.

3. Deslice la toalla limpiadora hacia abajo por la

abertura del despachador. (Vea Diagrama 8)

4. Cierre la cubierta y jale la toalla para empezar a

despachar.

Diagrama 8

CARGAR TOALLAS LIMPIADORAS SECAS

Diagrama 7

00-295-551

uline.mx

PAGE 7 OF 9 0521 IH-2307

1-800-295-5510

uline.ca

DISTRIBUTEUR DE LINGETTES

POUR GYMNASE

H-2307

REMARQUE : Lors du montage pour une

utilisation avec des lingettes sèches, les

distributeurs doivent être positionnés avec

l'ouverture vers le bas. Lors du montage

pour une utilisation avec des lingettes pour

gymnase, les distributeurs doivent être

positionnés avec l'ouverture vers le haut.

REMARQUE : Il est recommandé de fixer le bas

du distributeur à une hauteur de 122 cm (48 po)

du sol.

REMARQUE : Assurez-vous que le matériel

d'installation utilisé est adapté à la

composition du mur, car le matériel inclus

pourrait ne pas être compatible avec la

surface de votre mur.

1. Insérez la clé dans le verrou sur le côté du

distributeur et tournez-la dans le sens horaire pour

ouvrir le couvercle. (Voir Figure 1)

2. Ouvrez le couvercle et maintenez le distributeur à

l'emplacement de montage idéal contre le mur.

(Voir Figure 2)

INSTRUCTIONS DE MONTAGE

PIÈCES

Distributeur x 1 Clé x 1

PEUT

S'INSTALLER

DANS

LE SENS

INVERSE

OUTILS REQUIS

Perceuse Mèche

de perceuse

Tournevis

cruciforme

Niveau à

bulles

Ruban à

mesurer

Ancrage mural x 4Vis x 4

Figure 1

Figure 2

PAGE 8 OF 9 0521 IH-2307

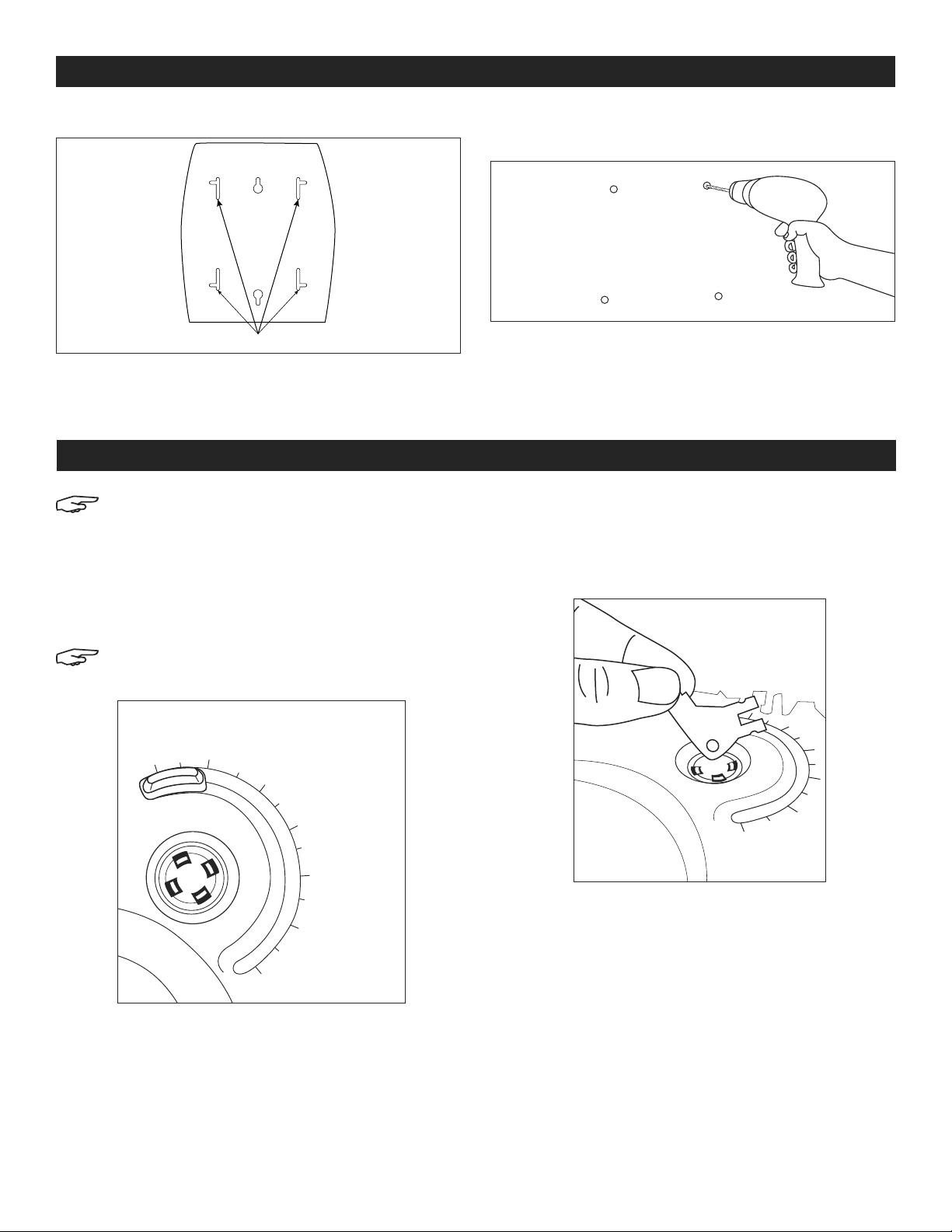

3. Marquez les quatre trous sur le mur où les vis seront

insérées. (Voir Figure 3)

4. Percez le mur aux quatre endroits marqués avec

une mèche de perceuse appropriée. (Voir Figure 4)

Insérez les ancrages muraux si nécessaire.

5. Maintenez le distributeur au niveau des trous percés

et insérez les vis.

INSTRUCTIONS DE MONTAGE SUITE

Figure 3

Emplacements de montage recommandés

Figure 4

RÉGLAGES DU DISTRIBUTEUR

REMARQUE : Ce distributeur est conçu pour

contenir des serviettes fines et des lingettes

nettoyantes robustes.

1. Avant d'y charger le produit, vérifiez quel réglage

l'ouverture du distributeur affiche. " 0 " devrait être pour

des lingettes épaisses. " 6 " devrait être pour le papier

mince. (Voir Figure 5)

REMARQUE : Si les serviettes sont trop faciles à

tirer, diminuez la valeur du réglage du cadran.

2. Pour ajuster le cadran, utilisez la clé du distributeur.

Placez la clé dans le cercle à quatre dents,

l'extrémité pointue étant tournée vers l'intérieur. La

clé doit s'insérer entre deux des quatre dents.

(Voir Figure 6)

3. Tournez fermement la clé pour obtenir le réglage

souhaité. En tournant la clé dans le sens horaire,

le nombre augmente, tandis que dans le sens

antihoraire, il diminue.

Figure 6

Figure 5

Lingettes épaisses

Papier mince

PAGE 9 OF 9 0521 IH-2307

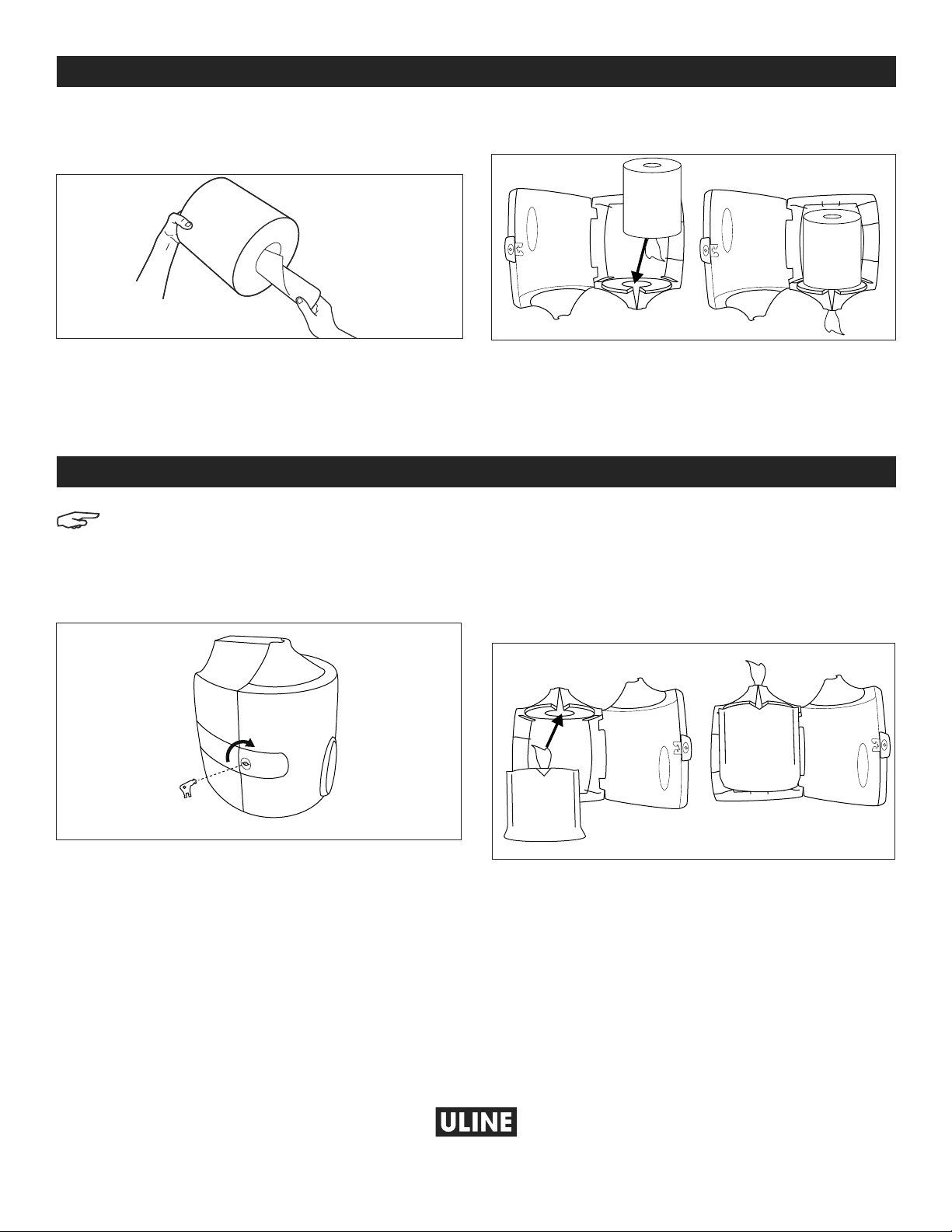

CHARGEMENT DES LINGETTES POUR GYMNASE

REMARQUE : Retournez le distributeur pour que

l'ouverture du bas soit orientée vers le haut.

(Voir Figure 9)

1. Insérez la clé et tournez-la dans le sens horaire pour

ouvrir le couvercle. (Voir Figure 9)

2. Coupez une fente dans la partie supérieure du

sac de lingettes humides. Maintenez les lingettes à

l'intérieur du sac. (Voir Figure 10)

3. Déposez le sac de lingettes à l'intérieur du

distributeur. Faites passer une lingette par l'ouverture

pour débuter la distribution. (Voir Figure 10)

4. Fermez le couvercle.

Figure 9

Figure 10

1. Commencez un nouveau rouleau de lingettes en tirant

délicatement l'amorce du rouleau par le centre.

(Voir Figure 7)

2. Insérez la clé et tournez dans le sens horaire pour

ouvrir le couvercle.

3. Faites passer la lingette par l'ouverture du

distributeur. (Voir Figure 8)

4. Fermez le couvercle et tirez la première lingette pour

commencer la distribution.

Figure 8

CHARGEMENT DES LINGETTES SÈCHES

Figure 7

-800-295-551

uline.ca

Inhaltsverzeichnis

Sprachen:

Andere U-Line Spender Handbücher

U-Line

U-Line CDE224E Bedienungsanleitung

U-Line

U-Line RUBBERMAID H-1019 Bedienungsanleitung

U-Line

U-Line H-2243 Stücklistenhandbuch

U-Line

U-Line H-1036 Bedienungsanleitung

U-Line

U-Line H-7206 Bedienungsanleitung

U-Line

U-Line TORK XPRESSNAP H-4581 Bedienungsanleitung

U-Line

U-Line H-7983 Bedienungsanleitung

U-Line

U-Line H-1019 Bedienungsanleitung

U-Line

U-Line TORK H-7177 Bedienungsanleitung

U-Line

U-Line H-1130 Bedienungsanleitung

U-Line

U-Line H-3905 Bedienungsanleitung

U-Line

U-Line Marsh H-1360 Stücklistenhandbuch

U-Line

U-Line H-10657 Bedienungsanleitung

U-Line

U-Line TORK H-7177 Bedienungsanleitung

U-Line

U-Line EZ Pull Senior H-2534 Bedienungsanleitung

U-Line

U-Line H-2241 Bedienungsanleitung

U-Line

U-Line SOFPULL H-2861 Bedienungsanleitung

U-Line

U-Line H-2895 Bedienungsanleitung

U-Line

U-Line H-1675 Bedienungsanleitung

U-Line

U-Line H-2546 Bedienungsanleitung

U-Line

U-Line PURELL H-10644 Bedienungsanleitung

U-Line

U-Line H-7174 Bedienungsanleitung

U-Line

U-Line FENDALL 2000 Bedienungsanleitung

U-Line

U-Line CDE224C Bedienungsanleitung

Beliebte Spender Handbücher anderer Marken

Silver King

Silver King Majestic SK12MAJ Kurzanleitung

Franke

Franke F3Dn Twin Bedienungsanleitung

STIEBEL ELTRON

STIEBEL ELTRON UltraHot Plus Bedienungsanleitung

DAN DRYER

DAN DRYER 282 Bedienungsanleitung

Essity

Essity Tork 473208 Bedienungsanleitung

CBS

CBS SD300BU-88 Einrichtungshandbuch

Sealey

Sealey MK77 Bedienungsanleitung

Fluid Management

Fluid Management Accutinter 1600 Bedienungsanleitung

Franke

Franke DVS SD99-010 Bedienungsanleitung

Graco

Graco Dispensit 1053-10C Fehlerbehebungshandbuch

ITALTINTO

ITALTINTO i50 Bedienungsanleitung

Coca-Cola

Coca-Cola FREESTYLE 9000 Bedienungsanleitung

Graco

Graco ProMix 2KE Bedienungsanleitung

TECHCON SYSTEMS

TECHCON SYSTEMS TS1251 Bedienungsanleitung

Wayne

Wayne GLOBAL VISTA CNG Bedienungsanleitung

clarsen

clarsen H133 Bedienungsanleitung

PicoBrew

PicoBrew Zymatic Bedienungsanleitung

BOWMAN

BOWMAN BP-007 Bedienungsanleitung
