PAGE 1 OF 9 0521 IH-2861

H-2861

SOFPULL®AUTOMATIC

PAPER TOWEL DISPENSER

1-800-295-5510

uline.com

IMPORTANT SAFETY INSTRUCTIONS

MOUNTING INSTRUCTIONS

NOTE: Recommended mounting height is 44"

from the floor to bottom of dispenser.

1. Press button on top of dispenser to open cover.

(See Figure 1)

PARTS

Dispenser x 1

D-Cell Alkaline

Battery x 4

NOTE: Mounting hardware is not

included with this item. When

mounting dispenser, ensure that

proper mounting hardware is used

for appropriate wall composition.

ATTENTION: Read all instructions before using

the towel dispensing system.

TO REDUCE THE RISK OF BURNS, FIRE, ELECTRICAL

SHOCK OR INJURY TO PERSONS:

1. Close supervision is necessary when this furnishing is

used by children or disabled persons.

2. Use this furnishing only for its intended use

as described in these instructions. Do not

use attachments not recommended by the

manufacturer.

3. Never operate this furnishing if it is not working

properly, if it has been dropped or damaged, or

dropped into water. Return the furnishing to a

service center for examination and repair.

4. Never operate the furnishing with the air openings

blocked. Keep the air openings free of lint, hair and

the like.

5. Never drop or insert any foreign object into any

opening.

6. Do not use outdoors.

7. Do not operate where aerosol (spray) products are

being used or where oxygen is being administered.

8. Do not mix old and new batteries.

9. Do not mix non-rechargeable and rechargeable

batteries.

Para Español, vea páginas 4-6.

Pour le français, consulter les pages 7-9.

Figure 1

TOOLS NEEDED

Drill Drill Bit Phillips Screwdriver Level Tape Measure

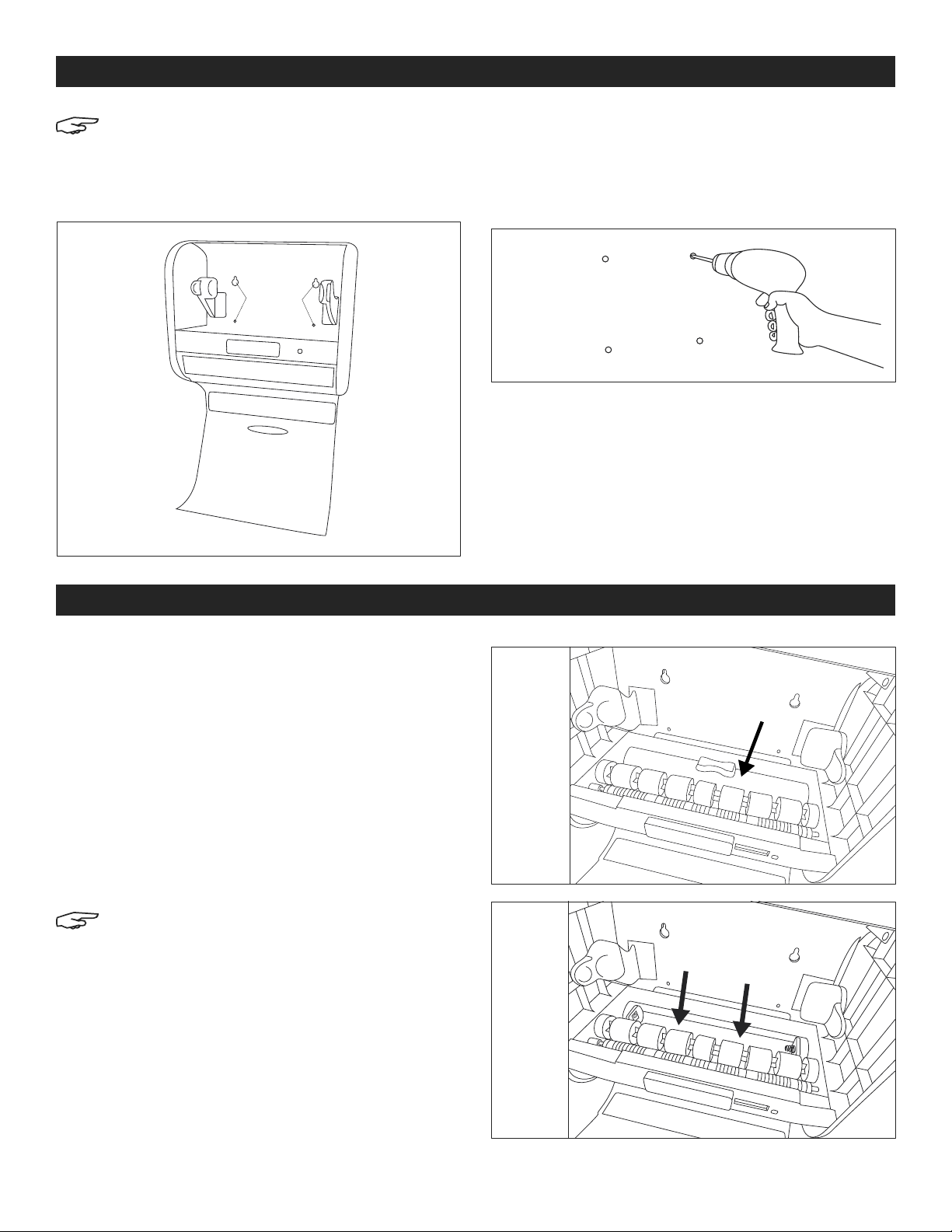

PAGE 2 OF 9 0521 IH-2861

LOADING INSTRUCTIONS

LOADING THE BATTERIES

1. To load the batteries, locate the compartment inside

and towards the bottom of the dispenser.

(See Figure 4)

2. Remove the compartment cover by sliding the cover

left to unlock.

3. Place four batteries into compartment according

to the battery diagrams on the inside of the

compartment. (See Figure 5)

4. Replace battery compartment cover and slide to

the right to lock.

NOTE: Three red lights will appear on the

dispenser sensor when batteries are properly

loaded.

NOTE: If using screws to mount dispenser,

recommended hardware is four screws and

four wall anchors.

2. Open dispenser cover completely and hold dispenser

to ideal mounting place on wall. (See Figure 2)

3. Mark the four holes on the wall where screws will be

inserted. (See Figure 2)

4. Set dispenser aside and drill into wall at four marked

locations with an appropriate drill bit. (See Figure 3)

Insert wall anchors if necessary.

5. Hold dispenser to wall so that the holes in the wall

and the dispenser match up. Insert four screws into

previously drilled holes.

MOUNTING INSTRUCTIONS CONTINUED

Mounting

Holes

Figure 4

Figure 5

Figure 2 Figure 3

PAGE 3 OF 9 0521 IH-2861

LOADING THE PAPER TOWELS

1. With dispenser cover open, place the roll of paper

towels on the roll holder supports located inside the

dispenser. The paper must feed from underneath

the roll. (See Figure 6)

2. Push the end of the paper in between the two feed

rollers. (See Figure 7)

3. Press the blue manual feed button located on the

front of the dispenser to feed paper through.

(See Figure 8)

4. Close dispenser cover.

OPERATION

NOTE: This Sofpull®dispenser will only function

properly if the correct Sofpull®towel (S-17238) is

placed in the dispenser.

The dispenser runs on four D-cell alkaline batteries

(included) and has a low battery indicator light.

The dispenser also features adjustable settings for paper

length (S, M, L) and time delay (S, M, L), which is the

amount of time between dispenses. (See Figure 8)

The dispenser features two dispensing modes:

a. On-demand mode: A new towel is presented

when a hand is waved in front of the sensor. Slide

the knob to the right. (See Figure 8)

b. Hanging towel mode: A new towel is dispensed

as soon as the current towel is removed from the

dispenser. Slide the knob to the left. (See Figure 8)

LOADING INSTRUCTIONS CONTINUED

Roll Holder

Supports

Figure 6

Figure 7

Figure 8

S M LS M L

Sensor

DELAY SHEET

LENGTH

HANGING TOWEL

ON DEMAND

MODE

MANUAL

FEED

-800-295-551

uline.com

PAGE 4 OF 9 0521 IH-2861

SOFPULL®DESPACHADOR

AUTOMÁTICO DE TOALLAS

DE PAPEL

800-295-5510

uline.mx

H-2861

NOTA: La altura de instalación recomendada

es de 1.11 m (44") desde el suelo hasta la parte

inferior del despachador.

1. Presione el botón ubicado en la parte superior del

despachador para abrir la cubierta.

(Vea Diagrama 1)

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

INSTRUCCIONES DE INSTALACIÓN

PARTES

Diagrama 1

1 Despachador

NOTA: La tornillería de instalación

no se incluye con este producto.

Al instalar el despachador,

asegúrese de utilizar tornillería

de instalación adecuada para el

tipo de composición de la pared.

ATENCIÓN: Lea todas las instrucciones antes de

usar el sistema despachador de toallas.

PARA DISMINUIR LOS RIESGOS DE QUEMADURAS,

INCENDIOS, DESCARGA ELÉCTRICA O LESIONES:

1. Es necesaria una estrecha supervisión cuando niños

o personas discapacitadas utilicen este aparato.

2. Use este aparato solo para su propósito original tal

como se describe en estas instrucciones. Use solo

accesorios recomendados por el fabricante.

3. Nunca use este aparato si está dañado, no

funciona correctamente, sufrió una caída o daños,

o si cayó en el agua. Devuelva el aparato al centro

de mantenimiento para revisarlo y repararlo.

4. No use el aparato si las tomas de aire están

bloqueadas. Mantenga las salidas de aire libres de

pelusa, cabello y similares.

5. Nunca deje caer ni inserte objetos en ninguna de

las aberturas.

6. No lo utilice en exteriores.

7. No lo use en lugares donde se usen productos en

aerosol (spray) o se administre oxígeno.

8. No mezcle baterías viejas y nuevas.

9. No mezcle baterías no recargables y recargables.

4 Baterías

Alcalinas D-Cell

HERRAMIENTAS NECESARIAS

Taladro Broca Desarmador

de Cruz

Nivel Cinta

de Medir

PAGE 5 OF 9 0521 IH-2861

INSTRUCCIONES DE CARGA

PARA COLOCAR LAS BATERÍAS

1. Para colocar las baterías, localice el

compartimento ubicado adentro y hacia el fondo

del despachador. (Vea Diagrama 4)

2. Quite la cubierta del compartimento deslizándola

hacia la izquierda para desbloquearla.

3. Coloque las baterías en el compartimento

siguiendo los diagramas de las baterías que se

muestran dentro del compartimento.

(Vea Diagrama 5)

4. Reemplace la cubierta del compartimento para

baterías y deslícela hacia la derecha para

bloquearla.

NOTA: Cuando las baterías estén

correctamente cargadas, aparecerán tres

luces rojas en el sensor del despachador.

NOTA: Si utiliza tornillos para instalar el

despachador, se recomiendan cuatro tornillos

y cuatro anclajes para pared.

2. Abra completamente la cubierta del despachador

y sostenga el despachador en la posición ideal

para su instalación. (Vea Diagrama 2)

3. Marque en la pared los cuatro orificios en los que

se insertarán los tornillos. (Vea Diagrama 2)

4. Deje a un lado el despachador y taladre la pared

en los cuatro lugares marcados con la broca

apropiada. (Vea Diagrama 3) De ser necesario,

inserte los anclajes para pared.

5. Sostenga el despachador contra la pared de forma

que los orificios en la pared coincidan con los del

despachador. Inserte cuatro tornillos en los orificios

que taladró previamente.

CONTINUACIÓN DE LAS INSTRUCCIONES DE INSTALACIÓN

Diagrama 5

Orificios de

instalación

Diagrama 2 Diagrama 3

Diagrama 4

PAGE 6 OF 9 0521 IH-2861

PARA CARGAR LAS TOALLAS DE PAPEL

1. Con la cubierta del despachador abierta, coloque

el rollo de toallas de papel en los soportes del

portarrollos ubicados dentro del despachador. El

papel debe salir por debajo del rollo.

(Vea Diagrama 6)

2. Empuje el extremo del papel entre los dos rodillos

de alimentación. (Vea Diagrama 7)

3. Presione el botón azul de alimentación manual

ubicado en la parte frontal del despachador para

que salga el papel. (Vea Diagrama 8)

4. Cierre la cubierta del despachador.

OPERACIÓN

NOTA: Este despachador Sofpull®solo

funcionará correctamente si se colocan las

toallas Sofpull®(S-17238) adecuadas en el

despachador.

El despachador funciona con cuatro baterías alcalinas

D-cell (incluidas) y cuenta con una luz indicadora de

batería baja.

El despachador también tiene configuraciones

ajustables para el largo del papel (S, M, L) y el tiempo

de respuesta (S, M, L), que es el tiempo que transcurre

entre un despacho y el siguiente. (Vea Diagrama 8)

El despachador tiene dos modos de despachado:

a. Modo Bajo Pedido: Se presenta una nueva

toalla cuando se agita una mano en frente del

sensor. Deslice el botón a la derecha.

(Vea Diagrama 8)

b. Modo de Toalla Colgante: Se presenta una

nueva toalla en cuanto la actual se retira del

despachador. Deslice el botón a la izquierda.

(Vea Diagrama 8)

CONTINUACIÓN DE LAS INSTRUCCIONES DE CARGA

Soportes de

Portarrollos

Diagrama 6

Diagrama 7

Diagrama 8

S M LS M L

Sensor

RESPUESTA LARGO DE

LA HOJA

TOALLA COLGANTE

BAJO PEDIDO

MODE

(modo)

ALIMENTACIÓN

MANUAL

00-295-551

uline.mx

PAGE 7 OF 9 0521 IH-2861

SOFPULLMD – DISTRIBUTEUR

DE SERVIETTES EN PAPIER

AUTOMATIQUE

1-800-295-5510

uline.ca

H-2861

REMARQUE: La hauteur de montage

recommandée est de 1,1m (44po) du

plancher au bas du distributeur.

1. Appuyez sur le bouton en haut du distributeur pour

ouvrir le couvercle. (Voir Figure1)

CONSIGNES DE SÉCURITÉ IMPORTANTES

INSTRUCTIONS DE MONTAGE

PIÈCES

Figure1

Distributeur x 1

REMARQUE: Le matériel d'installation

n'est pas fourni avec cet article. Lorsque

vous installez le distributeur, veillez à

utiliser un matériel d'installation adéquat

adapté à la composition du mur.

MISE EN GARDE!: Lisez toutes les instructions

avant d'utiliser le système de distribution de

serviettes.

POUR RÉDUIRE LE RISQUE D'INCENDIE,

D'ÉLECTROCUTION OU DE BLESSURE:

1. Une surveillance étroite est nécessaire lorsque cet

appareil est utilisé par des enfants ou des personnes

handicapées.

2. Utilisez cet appareil conformément à l'usage

prévu tel que décrit dans les présentes instructions.

N'utilisez pas d'accessoires non recommandés par

le fabricant.

3. N'utilisez jamais cet appareil s'il ne fonctionne pas

correctement, s'il est tombé ou a été endommagé

ou s'il est tombé dans l'eau. Retournez l'appareil à un

centre de service pour un examen et une réparation.

4. N'utilisez jamais l'appareil si les ouvertures d'air sont

obstruées. Maintenez les ouvertures d'air exemptes

de peluches, de cheveux, etc.

5. N'insérez ou ne laissez tomber aucun corps étranger

dans les ouvertures.

6. N'utilisez pas cet appareil à l'extérieur.

7. N'utilisez pas le distributeur là où des produits en

aérosol (vaporisateurs) sont utilisés ou là où de

l'oxygène est administré.

8. Ne mélangez pas les piles neuves et les piles usées.

9. Ne mélangez pas les piles rechargeables et non

rechargeables.

Pile alcaline de

type « D » x 4

OUTILS REQUIS

Perceuse Mèche

de perceuse

Tournevis

cruciforme

Niveau à

bulles

Ruban à

mesurer

PAGE 8 OF 9 0521 IH-2861

REMARQUE : Si vous utilisez des vis pour monter le

distributeur, il est recommandé d'utiliser quatre

vis et quatre dispositifs d'ancrage muraux.

2. Ouvrez complètement le couvercle du distributeur et

maintenez le distributeur à la hauteur de montage

désirée sur le mur. (Voir Figure2)

3. Marquez les quatre trous sur le mur à l’emplacement

où les vis seront insérées.

(Voir Figure2)

4. Mettez le distributeur de côté et percez le mur aux

quatre emplacements marqués avec une mèche

de perceuse appropriée. (Voir Figure3) Insérez les

dispositifs d’ancrage muraux si nécessaire.

5. Maintenez le distributeur au mur afin de faire

correspondre les trous du distributeur avec les trous

percés dans le mur. Insérez quatre vis dans les trous

prépercés.

INSTRUCTIONS DE CHARGEMENT

INSTALLATION DES PILES

1. Pour installer les piles, repérez le compartiment qui

se trouve à l'intérieur, vers le bas du distributeur.

(Voir Figure4)

2. Retirez le couvercle du compartiment en le glissant

vers la gauche pour le déverrouiller.

3. Placez les piles conformément aux schémas situés à

l'intérieur du compartiment. (Voir Figure5)

4. Replacez le couvercle du compartiment à piles et

glissez-le vers la droite pour le verrouiller.

REMARQUE: Une fois les piles correctement

installées, trois voyants rouges s'allumeront sur

le capteur du distributeur.

INSTRUCTIONS DE MONTAGE SUITE

Figure4

Figure5

Trous de

montage

Figure2

Figure3

PAGE 9 OF 9 0521 IH-2861

CHARGEMENT DES SERVIETTES EN PAPIER

1. Le couvercle du distributeur ouvert, placez le

rouleau de serviettes en papier sur les supports de

rouleau situés à l'intérieur du distributeur. Le papier

doit se dérouler sous le rouleau. (Voir Figure6)

2. Poussez l'extrémité du papier entre les deux

rouleaux d'entraînement. (Voir Figure7)

3. Appuyez sur le bouton bleu d'alimentation manuelle

situé à l'avant du distributeur pour faire passer le

papier. (Voir Figure8)

4. Fermez le couvercle du distributeur.

FONCTIONNEMENT

REMARQUE: Ce distributeur SofpullMD ne

fonctionnera correctement que si les serviettes

SofpullMD adéquates (S-17238) y sont installées.

Ce distributeur fonctionne avec quatre piles alcalines

de type « D » (incluses). Il dispose également d'un

témoin de piles faibles.

Le distributeur comporte également des réglages pour

la longueur de papier (S, M, L) et dispose d'un mode de

temporisation (S, M, L) qui correspond à l'intervalle entre

chaque distribution. (Voir Figure8)

Le distributeur offre deux modes de distribution:

a. Mode sur demande : Une nouvelle serviette est

distribuée lorsqu’on passe une main devant le

capteur. Faites glisser le bouton vers la droite.

(Voir Figure 8)

b. Mode serviette suspendue : Une nouvelle

serviette est distribuée dès que la serviette qui

est présente est retirée du distributeur. Faites

glisser le bouton vers la gauche. (Voir Figure 8)

INSTRUCTIONS DE CHARGEMENT SUITE

Supports de

rouleaux

Figure6

Figure7

Figure8

S M LS M L

Capteur

TEMP. LONGUEUR/

FEUILLE

SERVIETTE SUSPENDUE

SUR DEMANDE

MODE

ALIMENTATION

MANUELLE

-800-295-551

uline.ca

Andere Handbücher für SOFPULL H-2861

Inhaltsverzeichnis

Sprachen:

Andere U-Line Spender Handbücher

U-Line

U-Line H-1132 Bedienungsanleitung

U-Line

U-Line TORK XPRESS H-4450 Bedienungsanleitung

U-Line

U-Line TORK XPRESSNAP FIT H-9503 Bedienungsanleitung

U-Line

U-Line H-1131 Bedienungsanleitung

U-Line

U-Line I-I-1130 Bedienungsanleitung

U-Line

U-Line Purell Healthy Soap FMX-20 Bedienungsanleitung

U-Line

U-Line H-1592 Bedienungsanleitung

U-Line

U-Line H-2272 Bedienungsanleitung

U-Line

U-Line GOJO LTX H-5066 Bedienungsanleitung

U-Line

U-Line Tork Xpressnap H-4580 Bedienungsanleitung

U-Line

U-Line KLEENEX REVEAL H-7855 Bedienungsanleitung

U-Line

U-Line H-70657 Bedienungsanleitung

U-Line

U-Line H-6087 Bedienungsanleitung

U-Line

U-Line H-1019 Bedienungsanleitung

U-Line

U-Line Rubbermaid H-3542 Bedienungsanleitung

U-Line

U-Line H-3415 Bedienungsanleitung

U-Line

U-Line H-1132 Bedienungsanleitung

U-Line

U-Line CDE224B Bedienungsanleitung

U-Line

U-Line H-16 Bedienungsanleitung

U-Line

U-Line TORK XPRESS H-1596 Bedienungsanleitung

U-Line

U-Line CDE215H Bedienungsanleitung

U-Line

U-Line TORK XPPESSNAP Bedienungsanleitung

U-Line

U-Line PURELL ES6 Bedienungsanleitung

U-Line

U-Line CDE215F Bedienungsanleitung

Beliebte Spender Handbücher anderer Marken

Silver King

Silver King Majestic SK12MAJ Kurzanleitung

Franke

Franke F3Dn Twin Bedienungsanleitung

STIEBEL ELTRON

STIEBEL ELTRON UltraHot Plus Bedienungsanleitung

DAN DRYER

DAN DRYER 282 Bedienungsanleitung

Essity

Essity Tork 473208 Bedienungsanleitung

CBS

CBS SD300BU-88 Einrichtungshandbuch

Sealey

Sealey MK77 Bedienungsanleitung

Fluid Management

Fluid Management Accutinter 1600 Bedienungsanleitung

Franke

Franke DVS SD99-010 Bedienungsanleitung

Graco

Graco Dispensit 1053-10C Fehlerbehebungshandbuch

ITALTINTO

ITALTINTO i50 Bedienungsanleitung

Coca-Cola

Coca-Cola FREESTYLE 9000 Bedienungsanleitung

Graco

Graco ProMix 2KE Bedienungsanleitung

TECHCON SYSTEMS

TECHCON SYSTEMS TS1251 Bedienungsanleitung

Wayne

Wayne GLOBAL VISTA CNG Bedienungsanleitung

clarsen

clarsen H133 Bedienungsanleitung

PicoBrew

PicoBrew Zymatic Bedienungsanleitung

BOWMAN

BOWMAN BP-007 Bedienungsanleitung
