U-Line H-1978 Bedienungsanleitung

PAGE 1 OF 4 0414 IH-1978

πH-1978

Z-RACK

1-800-295-5510

uline.com

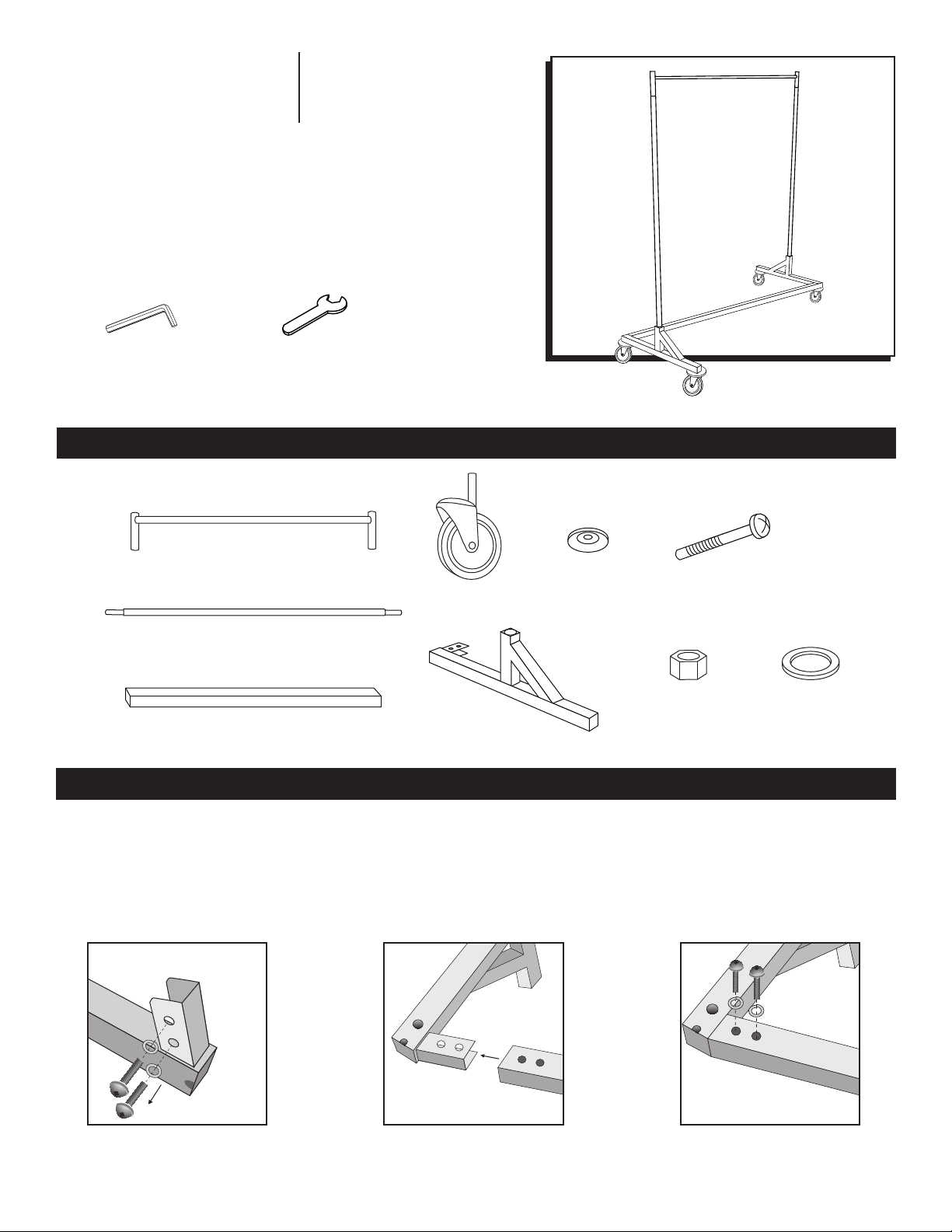

Figure 1 Figure 2 Figure 3

1. Remove the included washers

and bolts from the frames,

using the included Allen

wrench. (See Figure 1)

2. Slide the frame and the frame

cross bar together, aligning the

bolt holes. (See Figure 2)

3. Insert bolts into aligned bolt

holes, placing the washers

between the frame and bolt.

Tighten using included Allen

wrench. (See Figure 3)

ASSEMBLY

PARTS

Horizontal Hang Bar x 1

Caster x 4

Caster Bumper x 4

Bolt x 4

Nut x 4 Washer x 4

Frame x 2

Vertical Bar x 2

Frame Cross Bar x 1

Allen Wrench Thin Open End Wrench

TOOLS INCLUDED

Pour le français, consulter les pages 3-4.

PAGE 2 OF 4 0414 IH-1978

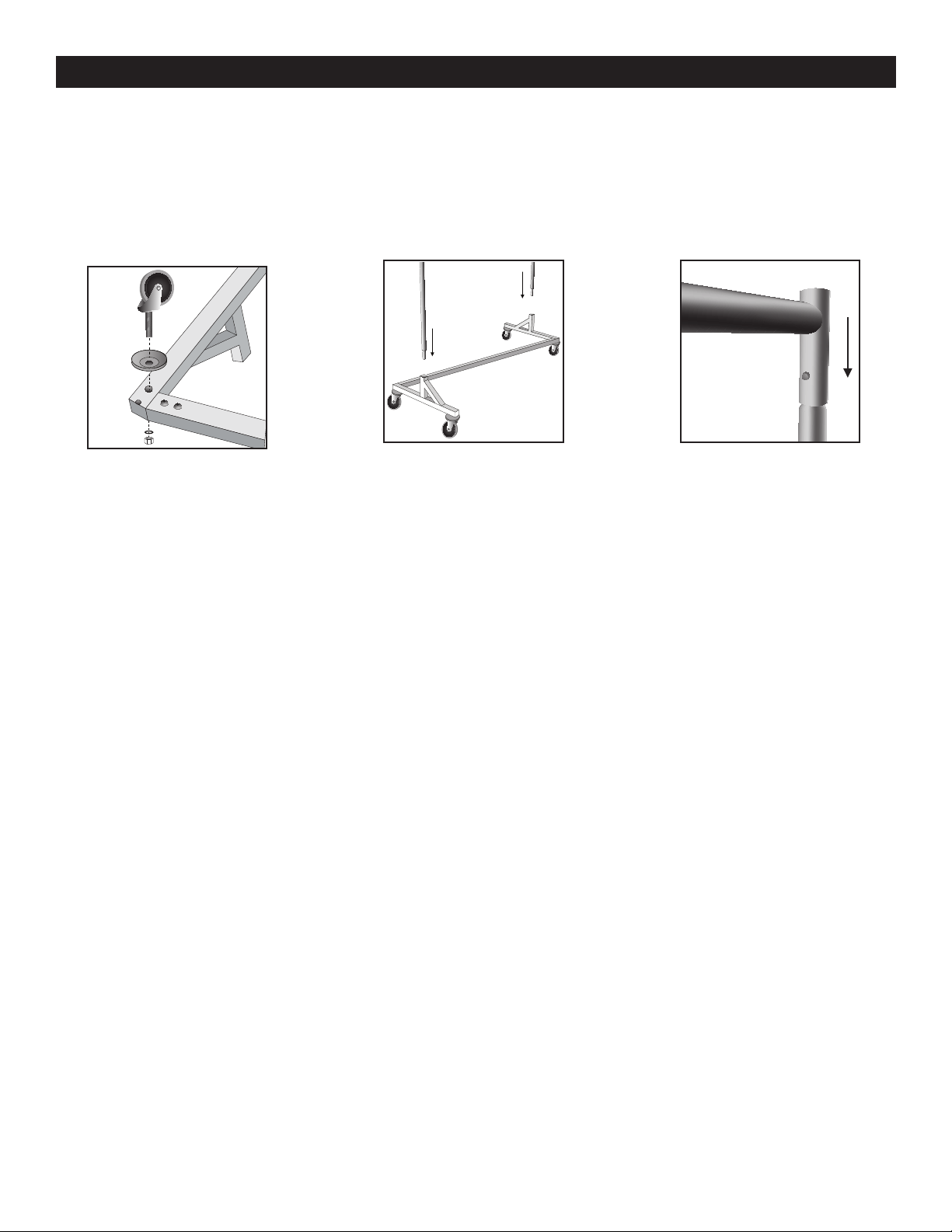

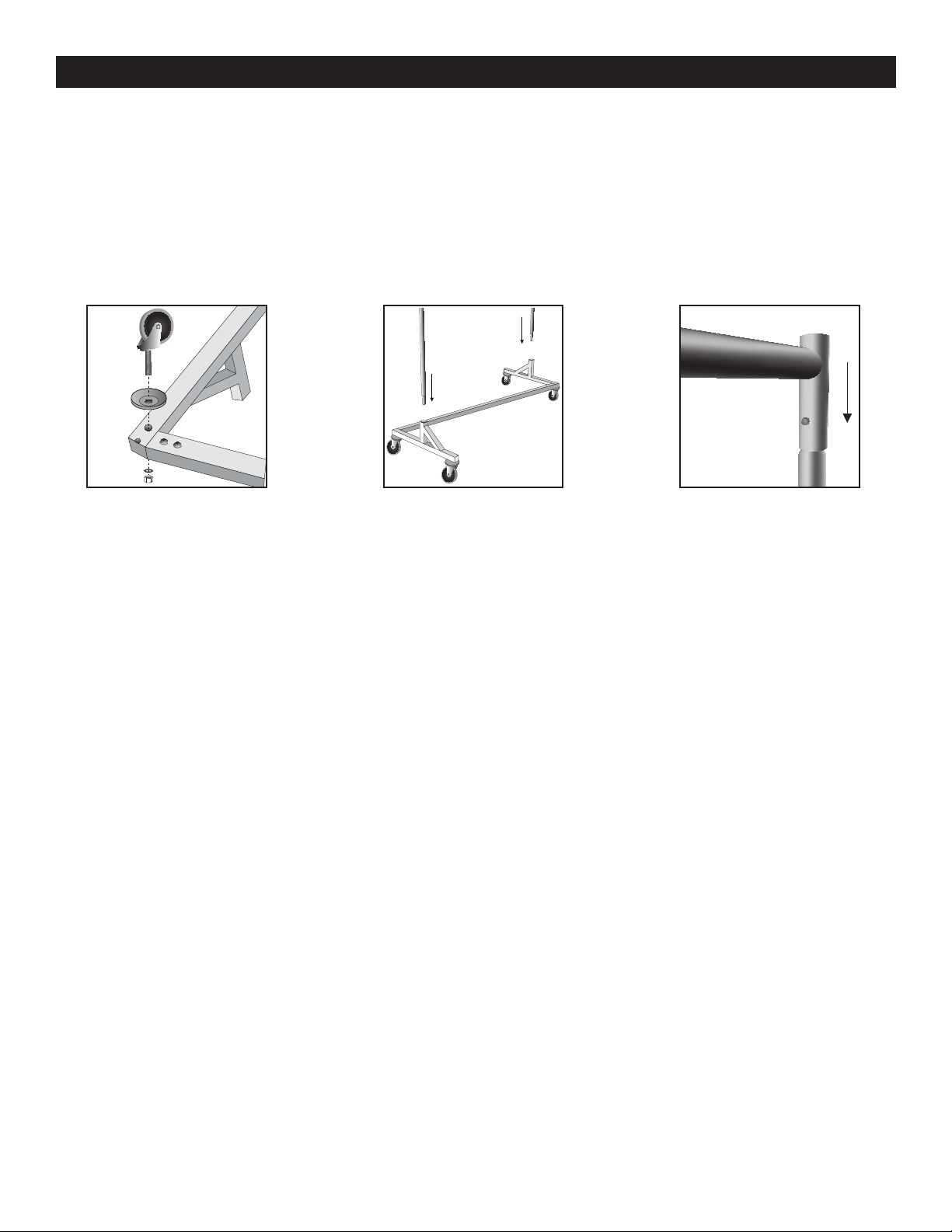

Figure 5 Figure 6

Figure 4

ASSEMBLY INSTRUCTIONS CONTINUED

4. Place caster bumpers on

casters with concave side

toward caster.

5. Align and insert casters with

rubber bumpers. Tighten

bolt on opposite side using

included wrench. (See Figure 4)

6. Insert the vertical support bars

into the frame. (See Figure 5)

7. Slide horizontal hang bar on to

top of the vertical support bars

and lock into place.

(See Figure 6)

π CHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA

1-800-295-5510

uline.com

PAGE 3 OF 4 0414 IH-1978

πH-1978

PENDERIE MOBILE

EN Z

1-800-285-5510

uline.ca

Figure 1 Figure 2 Figure 3

ASSEMBLAGE

PÌECES

Barre de penderie horizontale x 1

Roulette x 4

Butée de

roulette x 4 Boulon x 4

Écroux4 Rondellex4

Socle x 2

Barre verticale x 2

Traverse de socles x 1

Clé Allen Clé plate

OUTILS INCLUS

1. Retirez les rondelles et boulons

des socles à l'aide de la clé

Allen incluse. (Voir Figure1)

2. Insérez les socles dans la

traverse de socles en prenant

soin d'aligner les trous de

boulon. (Voir Figure2)

3. Insérez des boulons dans les

trous de boulon alignés en

prenant soin d'installer une

rondelle entre le socle et le

boulon. Serrez-les à l'aide de la

clé Allen incluse. (Voir Figure3)

PAGE 4 OF 4 0414 IH-1978

Figure 5 Figure 6

Figure 4

πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA

1-800-295-5510

uline.ca

ASSEMBLAGE SUITE

4. Placez les butées des roulettes

sur les roulettes, côté concave

orienté vers la roulette.

5. Alignez et insérez les ensembles

roulette et butée de roulette.

Serrez le boulon du côté opposé

à l'aide de la clé plate incluse.

(Voir Figure4)

6. Insérez les barres verticales

dans les socles. (Voir Figure5)

7. Glissez la barre de penderie

horizontale sur les barres

verticales et verrouillez-la en

position. (Voir Figure6)
