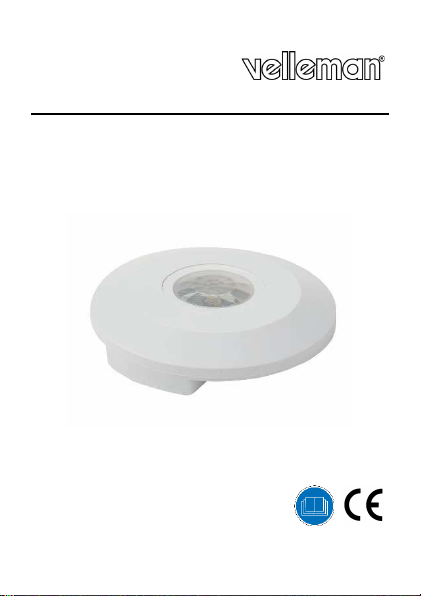

Velleman PIR050 Bedienungsanleitung

PIR050

PIR MOTION DETECTOR - CEILING MOUNTING

PIR-BEWEGINGSDETECTOR - PLAFONDMONTAGE

DÉTECTEUR DE MOUVEMENT PIR - MONTAGE AU PLAFOND

DETECTOR DE MOVIMIENTOS PIR - MONTAJE EN EL TECHO

PIR-BEWEGUNGSMELDER - DECKENMONTAGE

CZUJNIK RUCHU PIR - MONTAŻU SUFITOWEGO

DETETOR DE MOVIMENTO PIR - MONTAGEM NO TETO

USER MANUAL 3

HANDLEIDING 8

MODE D'EMPLOI 13

MANUAL DEL USUARIO 18

BEDIENUNGSANLEITUNG 23

INSTRUKCJA OBSŁUGI 28

MANUAL DO UTILIZADOR 33

PIR050

V. 02 – 16/11/2016 2 ©Velleman nv

PIR050

V. 02 – 16/11/2016 3 ©Velleman nv

USER MANUAL

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that

disposal of the device after its lifecycle could harm the

environment. Do not dispose of the unit (or batteries) as

unsorted municipal waste; it should be taken to a

specialized company for recycling. This device should be

returned to your distributor or to a local recycling service. Respect

the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly

before bringing this device into service. If the device was damaged in

transit, do not install or use it and contact your dealer.

2. Safety Instructions

Keep this device away from children and unauthorized users.

Risk of electroshock when opening the cover. Touching

live wires can cause life-threatening electroshocks. Do not

touch the metal parts of the socket!

There are no user-

serviceable parts inside the device. Refer

to an authorized dealer for service and/or spare parts.

3. General Guidelines

Refer to the Velleman® Service and Quality Warranty on the last

pages of this manual.

•Protect this device from shocks and abuse. Avoid brute force when

operating the device.

•Protect the device against extreme heat and dust.

•Familiarise yourself with the functions of the device before actually

using it.

PIR050

V. 02 – 16/11/2016 4 ©Velleman nv

•All modifications of the device are forbidden for safety reasons.

Damage caused by user modifications to the device is not covered

by the warranty.

•Only use the device for its intended purpose. Using the device in

an unauthorised way will void the warranty.

•Damage caused by disregard of certain guidelines in this manual

is not covered by the warranty and the dealer will not accept

responsibility for any ensuing defects or problems.

4. Installation

4.1 Installation Guidelines

•Avoid pointing the detector towards objects with highly reflective

surfaces such as mirrors.

•Avoid pointing the detector near heat sources such as heating

vents, air conditioning units, etc.

•Avoid pointing the detector towards objects that may move in the

wind such as curtains, plants, etc.

•Install the detector at a distance of minimum 60 cm when using a

lamp of 60 W or more.

4.2 Installation

1. Remove the cover from the detector.

2. Fix the bottom on the selected position with the appropriate

screws.

4.3 Connection

Risk of electroshock! Touching live wires can cause life-

threatening electroshocks.

•Have the device repaired by qualified personnel.

•Disconnect the power source.

•Cover and shield any adjacent live components.

•Ensure the device cannot be switched on.

•Make sure the power supply is disconnected.

1. Connect the necessary cables according to the wiring scheme

inside the detector’s housing. Make sure all connections are

tightly secured.

2. Close the detector and switch on the power. Proceed with the test.

PIR050

V. 02 – 16/11/2016 5 ©Velleman nv

4.4 Testing the Detector

PIR050

V. 02 – 16/11/2016 6 ©Velleman nv

1. Test the detector at the point of time you feel the lamp needs to

be switched on.

2. Turn the LUX knob fully clockwise; turn the TIME knob fully anti-

clockwise.

3. Switch on the power. The detector needs a warm-up time of

± 30 seconds before it will switch on the connected lamp. When

no signal is detected, the lamp will switch off after

± 10 seconds.

4. Turn the LUX knob fully anti-clockwise. The lamp should switch

off.

4.5 Setting the Detector

1. Turn the LUX knob until the lamp switches on.

2. Now, set the switch-off delay with the TIME knob going from

± 10 seconds to ± 15 minutes.

3. Close the detector with the cover and tighten the screw.

5. Cleaning and Maintenance

The detector does not need any particular maintenance. However,

occasionally wipe it with a damp cloth to keep it looking new. Do not

use harsh chemicals, cleaning solvents or strong detergents.

6. Technical Specifications

power supply ................................. 220-240 VAC, 50 Hz

detection range .............................................6 m max.

detection angle.................................................... 360°

ambient light......................... < 3 - 2000 lux (adjustable)

installation height ..........................................2.2 - 4 m

power consumption ..........................................± 0.5 W

motion speed detection ..............................0.6 - 1.5 m/s

working temperature ...........................-20 °C to + 40 °C

working humidity ......................................... < 93% RH

max. rated load

resistive.....................................2000 W (230 VAC)

inductive ....................................1000 W (230 VAC)

PIR050

V. 02 – 16/11/2016 7 ©Velleman nv

IP rating............................................................. IP20

switch type .........................................................relay

relay output............................................normally open

switch-off delay................. ± 10 seconds to ± 15 minutes

dimensions ...........................................Ø 115 x 22 mm

weight ..............................................................104 g

Use this device with original accessories only. Velleman nv

cannot be held responsible in the event of damage or injury

resulting from (incorrect) use of this device. For more info

concerning this product and the latest version of this manual,

please visit our website www.velleman.eu. The information in

this manual is subject to change without prior notice.

The copyright to this manual is owned by Velleman nv. All

worldwide rights reserved. No part of this manual may be copied,

reproduced, translated or reduced to any electronic medium or

otherwise without the prior written consent of the copyright holder.

PIR050

V. 02 – 16/11/2016 8 ©Velleman nv

HANDLEIDING

1. Inleiding

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat,

als het na zijn levenscyclus wordt weggeworpen, dit toestel

schade kan toebrengen aan het milieu. Gooi dit toestel (en

eventuele batterijen) niet bij het gewone huishoudelijke

afval; het moet bij een gespecialiseerd bedrijf

terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of

naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke

milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten

betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u

het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het

transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Houd dit toestel buiten het bereik van kinderen en

onbevoegden.

Elektrocutiegevaar bij het openen van de behuizing. Raak

geen kabels aan die onder stroom staan om dodelijke

elektrische schokken te vermijden.

Raak de metalen delen

van het stopcontact nooit aan!

Er zijn geen onderdelen in het toestel die door de gebruiker

gerepareerd kunnen worden. Contacteer uw verdeler voor

eventuele reserveonderdelen.

PIR050

V. 02 – 16/11/2016 9 ©Velleman nv

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie

achteraan deze handleiding.

•Bescherm tegen schokken. Vermijd brute kracht tijdens de

bediening van het toestel.

•Bescherm tegen stof en extreme temperaturen.

•Leer eerst de functies van het toestel kennen voor u het gaat

gebruiken.

•Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan

het toestel. Schade door wijzigingen die de gebruiker heeft

aangebracht aan het toestel valt niet onder de garantie.

•Gebruik het toestel enkel waarvoor het gemaakt is. De garantie

vervalt automatisch bij ongeoorloofd gebruik.

•De garantie geldt niet voor schade door het negeren van bepaalde

richtlijnen in deze handleiding en uw dealer zal de

verantwoordelijkheid afwijzen voor defecten of problemen die hier

rechtstreeks verband mee houden.

4. Montage

4.1 Montage-instructies

•Richt de detector niet op voorwerpen met sterk reflecterende

oppervlakken, zoals spiegels.

•Richt de detector niet op warmtebronnen zoals

ventilatieopeningen, airconditioning, enz.

•Richt de detector niet op voorwerpen die in de wind bewegen

zoals gordijnen, planten, enz.

•Installeer de detector op een minimumafstand van 60 cm wanneer

u een lamp gebruikt van 60 W of hoger.

4.2 Montage

1. Verwijder het deksel van de detector.

2. Bevestig de onderkant op de gewenste plaats met de geschikte

schroeven.

PIR050

V. 02 – 16/11/2016 10 ©Velleman nv

4.3 Aansluiting

Elektrocutiegevaar! Raak geen kabels aan die onder

stroom staan om dodelijke elektrische schokken te

vermijden.

•Laat het onderhoud van het toestel over aan een

vakman.

•Ontkoppel het toestel van het lichtnet.

•Zorg voor afscherming van nabijgelegen, onder spanning

staande onderdelen.

•

Zorg ervoor dat het toestel niet kan worden ingeschakeld.

•Trek de stekker uit het stopcontact.

1. Sluit de kabels aan volgens het aansluitschema, dat zich aan de

binnenkant van de behuizing bevindt. Zet alle aansluitingen

stevig vast.

2. Sluit de detector en schakel de stroom in. Begin met de test.

Inhaltsverzeichnis

Andere Velleman Sicherheitssensor Handbücher

Velleman

Velleman PIR416 Bedienungsanleitung

Velleman

Velleman PIR416 Bedienungsanleitung

Velleman

Velleman PEREL EMS105 Bedienungsanleitung

Velleman

Velleman ham1011 Bedienungsanleitung

Velleman

Velleman ZLLPIR Bedienungsanleitung

Velleman

Velleman PEREL EMS101 Bedienungsanleitung

Velleman

Velleman PEREL EMS106 Bedienungsanleitung

Velleman

Velleman Whadda WPM407 Bedienungsanleitung

Velleman

Velleman PIR1300 Bedienungsanleitung

Velleman

Velleman PIR500 Bedienungsanleitung

Velleman

Velleman HAA52N Bedienungsanleitung

Velleman

Velleman PIR451 Bedienungsanleitung

Velleman

Velleman VTTEST18 Bedienungsanleitung

Velleman

Velleman PEREL EMS113 Bedienungsanleitung

Velleman

Velleman PIR416 Bedienungsanleitung

Velleman

Velleman HAM841K Bedienungsanleitung

Velleman

Velleman PIR416 Bedienungsanleitung

Velleman

Velleman PIR700 Bedienungsanleitung

Velleman

Velleman BDET1 Gebrauchs- und Pflegehandbuch

Velleman

Velleman PIR300 Bedienungsanleitung

Velleman

Velleman PEREL EMS108 Bedienungsanleitung

Velleman

Velleman BDET2 Bedienungsanleitung

Velleman

Velleman PIR415U Bedienungsanleitung

Velleman

Velleman HAA53 Bedienungsanleitung

Beliebte Sicherheitssensor Handbücher anderer Marken

THORLABS

THORLABS PDA10JT Bedienungsanleitung

Waeco

Waeco UV-DETECT Bedienungsanleitung

Intermatic

Intermatic IOS-DSIMF Bedienungsanleitung

urmet domus

urmet domus 1083 Bedienungsanleitung

Siemens

Siemens AZL66 Series Bedienungsanleitung

BTI

BTI Profiline Multi Finder Bedienungsanleitung

Challenger

Challenger SL01 Bedienungsanleitung

DMP Electronics

DMP Electronics 1122INT Bedienungsanleitung

Rielta

Rielta Ladoga MK-RK Bedienungsanleitung

Mirion Technologies

Mirion Technologies ACCURAD PRD Bedienungsanleitung

Bosch

Bosch DS835 Bedienungsanleitung

DBI SALA

DBI SALA EZ Stop Bedienerhandbuch

Lamptime

Lamptime ST05C Bedienungsanleitung

Ubiquiti

Ubiquiti MFI-MSC Bedienungsanleitung

Subsite

Subsite 910R Montageanleitung

Satel

Satel OPAL Pro Bedienungsanleitung

Aleph

Aleph XC-1XTEU Bedienungsanleitung

Pima

Pima LARIS QUAD Bedienungsanleitung
