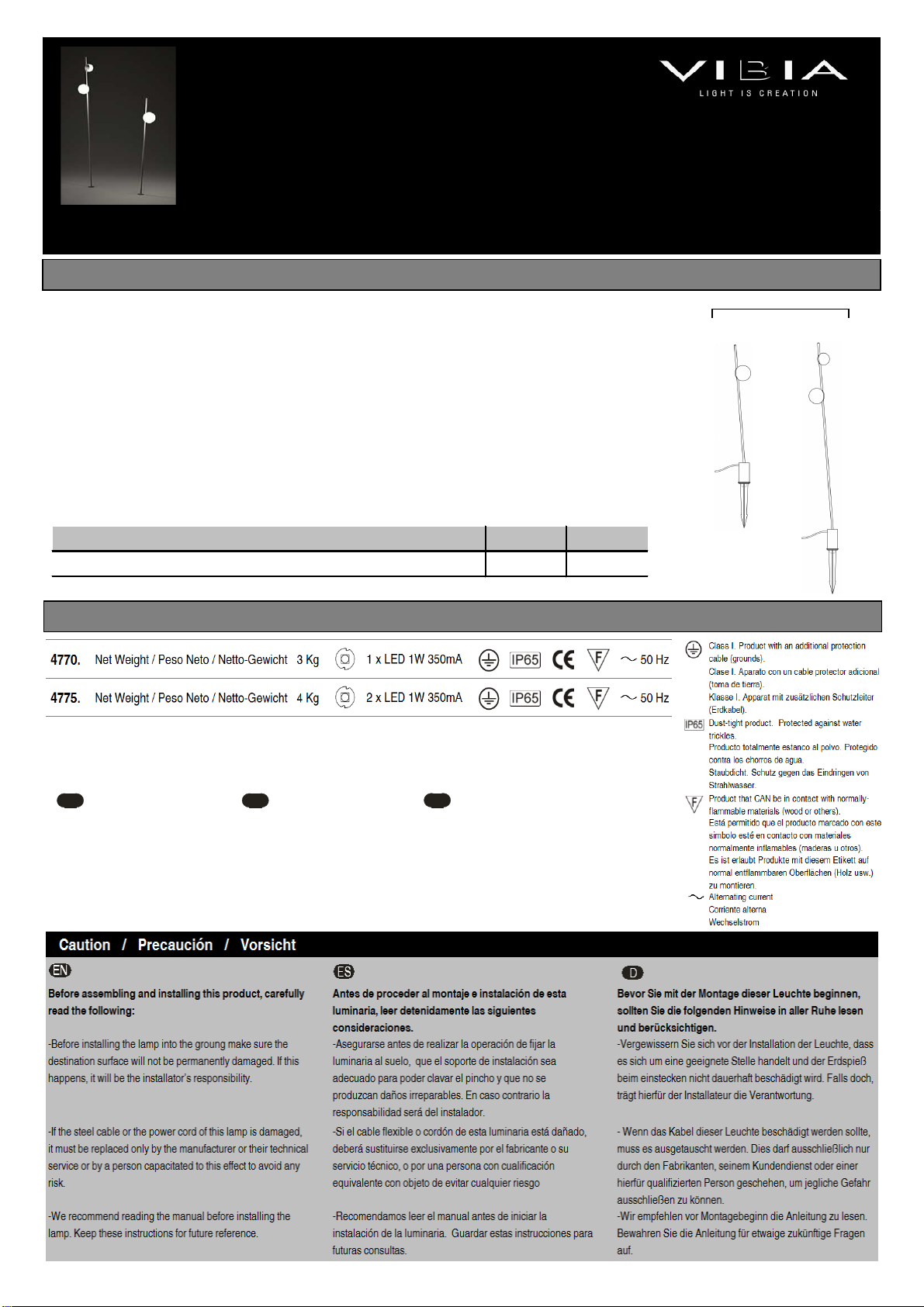

VIBIA June Bedienungsanleitung

TECHNICAL SPECIFICATIONS ESPECIFICACIONES TÉCNICAS

TECHNISCHE DATEN

4770 4775

Lighting fixture / Estructura luminaria / Leuchten Struktur 1 un. 1 un.

SUPPLIED MATERIAL MATERIAL SUMINISTRADO

GELIEFERTES MATERIAL

June

ASSEMBLY INSTRUCTIONS

INSTRUCCIONES DE MONTAJE

MONTAGEANLEITUNG

Design by Ana Mir + Emili Padrós

(emiliana design studio)

The light source for this fitting

is not replaceable. When the

bulb has reached the end of

its life span the entire fitting

must be substituted.

La fuente

de luz de esta

luminaria no es

reemplazable. Cuando la

fuente de luz alcance el final

de su vida, se debe sustituir

la luminaria completa.

Die Leuchtmittel dieser

Leuchte sind nicht

austauschbar. Wenn die

Leuchtmittel das Ende ihrer

Lebensdauer erreicht haben,

müssen Sie die gesamte

Leuchte ersetzen.

4770

4775

SSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE MONTAGEANLEITUNG

Place the lamp into the ground in

the desired location.

IMPORTANT: Before installing the

lamp into the ground make sure the

destination surface will not be

permanently damaged.

2 The various lengths of the cables

supplied are illustrated in the drawing

in order to check that there is

sufficient length for an electrical

mains connection before ordering the

fitting.

NOTE: The water tight connection

box must not be manipulated. Place it

on the ground.

Clavar el conjunto luminaria al

suelo en la posición escogida.

IMPORTANTE: Asegurarse antes de

realizar la operación de fijar la

luminaria al suelo, que el soporte de

instalación sea adecuado para poder

clavar el pincho y que no se

produzcan daños irreparables.

2 En el dibujo puede ver las

longitudes de los tramos de cable

suministrados, para que pueda

comprobar antes de fijar la luminaria

que, con estas longitudes de cable,

alcance a conectar a su toma de

corriente.

NOTA: La caja de conexiones

estanca no se ha de manipular.

Ubicar en el suelo.

Stecken Sie den Leuchtenverbund

in die im Boden ausgesuchte Stelle.

WICHTIG: Vergewissern Sie sich vor

der Installation der Leuchte, dass es

sich um eine geeignete Stelle handelt

und der Erdspieß beim einstecken

nicht dauerhaft beschädigt wird.

2 In der Abbildung sind die Längen

der Kabelab schnitte dargestellt,

damit Sie die Montage planen und vor

der Befestigung der Leuchte prüfen

können, um sie an die

vorhergesehene Steckdose

anzuschließen.

HINWEIS: Die wasserdichte

Elektrodose benötigt keine spezielle

Handhabe; einfach auf den Boden

legen.

ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE MONTAGEANLE

ITUNG

he interior of the diffuser

is not completely watertight

making it possible periodic cleaning will be required.

For maintenance of the diffuser follow steps 2 through 3.

2 Unscrew the globe diffuser (A) for cleaning.

3 After maintenance, assemble the globe diffuser (A) in

place again, using the free hand to screw into place without

exerting excessive force.

El interior de

l difusor

de vidrio

no es completamente

estanco, por lo que puede necesitar de una limpieza

periódica.

Para el mantenimiento del difusor seguir los pasos 2 y 3.

2 Desenroscar la bola difusor (A) para su limpieza.

3 Después del mantenimiento, volver a montar la bola

difusor (A), roscando con la mano hasta hacer tope, sin

ejercer excesiva presión.

Das Innere des Glas

Diffusors ist nicht vollkommen dicht,

so dass er regelmäßig gereinigt werden sollte.

2 Entfernen Sie den Kugeldiffusor (A), um ihn zu reinigen.

3 Montieren Sie nach der Wartung den Kugeldiffusor (A),

indem Sie ihn von Hand bis zum Anschlag festdrehen, ohne

übermäßig Druck auszuüben.

AINTENANCE FOR GLASS DIFFUSER

MANTENIMIENTO

DEL

DIFUSOR

DE VIDRIO

WARTUNG DES GLAS

DIFFUSORS

IMPORTANT

: IF THE DIFFUSER HAS BECOME

CRACKED OR DAMAGED THE PRODUCT SUPPLIER

SHOULD BE CONTACTED.

IMPORTANTE

: EN CASO DE DETERIORO O FISURA

DEL DIFUSOR, DEBE ACUDIR AL DISTRIBUIDOR DEL

PRODUCTO.

WICHTIG

: BEI BESCHÄDIGUNG ODER RISSBILDUNG

DES DIFFUSORS MÜSSEN SIE SICH AN DEN HÄNDLER

WENDEN.

IMPORTANT NOTE: The opal glass has a principal

character as it has been elaborated with craftmanship

blown with mouth in a natural way that could be presented

as a result some small bubbles, including diverse materials,

relieve thread, differences in thickness and lines.this lack of

precision is accredited to the sensitive craft work,the

exclusiness and authenticity of the opal glass blown with

mouth.

NOTA IMPORTANTE: El vidrio opal tiene como

característica principal el estar elaborado artesanalmente

soplado a boca , de esta manera resulta natural que

puedan presentar algunas pequeñas burbujas, inclusiones

de material diverso, hilos en relieve, diferencias de espesor

y rayas. Estas imprecisiones acreditan el sentido artesanal,

de exclusividad y autenticidad del vidrio opal soplado a

boca.

WICHTIGER HINWEIS: Opa

lglass hat als prinzipielles

charakteristikum die handwerkliche herstellung

mundgeblasen. daher erscheint folgendes natürlich: einige

kleine luftblasen, materialeinschlüsse, streifen, differenzen

in materialstärke. diese ungenauigkeiten unterstreichen den

handwerklichen sinn, die exklusivität und die authentität des

mundgeblasenen opalglases.
