Viega Multiplex 6171.10 Bedienungsanleitung

573016/www.viega.com

10.1/2014

Multiplex

Modell

6171.10

6171.11

6171.12

BNL

RUS

573016_Multiplex.indd 1 20.10.14 16:10

Modell 6171.10

573016_Multiplex.indd 2 20.10.14 16:10

Modell 6171.10

  

d e f

g h i

jkl

1070mm560mm

725mm

573016_Multiplex.indd 3 20.10.14 16:10

Modell 6171.10

mno

pqr

560mm

725mm

1070mm

560mm

725mm

1070mm

573016_Multiplex.indd 4 20.10.14 16:10

Modell 6171.10

  

①

②

  

def

573016_Multiplex.indd 5 20.10.14 16:10

Bestimmungsgemäße Verwendung

Die Multiplex ist ein kombinierter Ab- und Überlauf mit optional 5cm Wasserstands-

anhebung für Badewannen mit 52mm Ablaufloch.

Er ist ausschließlich geeignet für haushaltsübliche Abwässer mit Temperaturen

bis 95°C. Das Einleiten anderer Flüssigkeiten, wie Reinigungsmittel, die sanitäre

Ausstattungsgegenstände, Entwässerungsgegenstände und Rohrwerkstoffe

beschädigen können, insbesondere solche mit einem pH-Wert unter 4, ist nicht

zulässig. Einbau nur durch Fachfirmen unter Berücksichtigung der bautechnischen

Vorschriften.

Ablaufleistung 0,87l/s

Überlaufleistung 0,55l/s oder 0,63l/s

Die Gebrauchsanleitung ist nach der Montage dem Bauherrn auszuhändigen.

Gebrauchsanleitung Multiplex

AModell Art.-Nr. Produktbeschreibung

6171.10 724566 Multiplex-Ab-/Überlauf,

mit 5cm Wasserstandsanhebung,

mit Drehrosette, Ventilkegel, Geruchverschluss,

Ablaufbogen 45°,

Bowdenzuglänge 560mm,

Ausführung verchromt

724573 siehe oben,

Ausführung edelstahlfarben

6171.11 733582 Multiplex-Ab-/Überlauf,

mit 5cm Wasserstandsanhebung,

mit Drehrosette, Ventilkegel, Geruchverschluss,

Ablaufbogen 45°,

Bowdenzuglänge 725mm,

Ausführung verchromt

6171.12 733599 Multiplex-Ab-/Überlauf,

mit 5cm Wasserstandsanhebung,

mit Drehrosette, Ventilkegel, Geruchverschluss,

Ablaufbogen 45°,

Bowdenzuglänge 1070mm,

Ausführung verchromt

573016_Multiplex.indd 6 20.10.14 16:10

Gebrauchsanleitung Multiplex

BBauteile

Überlaufkörper Profildichtung Dichtung dDichtung

eFlansch-

abdeckung

fBefestigungs-

flansch

gBefestigungs-

schraube

hDrehrosette

iBauschutz jVentilkegel kBefestigungs-

schraube

lVentiloberteil

mProfildichtung nKeildichtung oGleitring pÜberwurfmutter

qAblaufbogen rGeruch-

verschluss

sKeildichtung tGleitring

uÜberwurfmutter uBowdenzug uÜberlaufrohr uMuffe

21 22 23 24

CMaße

Modell L H

6171.10 100 - 260 180 - 400

6171.11 130 - 370 180 - 430

6171.12 100 - 680 180 - 480

Montage

Dichtung montieren. Bei Stahlwannen

(max. 3mm) auch die

schmale Dichtung

montieren.

Flanschabdeckung und

Flansch zusammen-

setzen.

dDichtung auf den

Flansch montieren.

eFlansch in den Überlauf-

körper einstecken.

fBefestigungsschraube

eindrehen und mit der

Hand anziehen.

gRoten Bauschutz auf

die Flanschabdeckung

montieren.

hGummimuffe so weit

auf das Überlaufrohr

schieben, bis dass der

untere Rand bündig mit

dem Rand des Überlauf-

rohres abschließt.

iDoppeldichtung so auf

den Ablauf setzen, dass

sich die Aussparung

über dem Verbindungs-

rohr befindet. Rand der

Doppeldichtung über

den Rand des Ablaufs

ziehen.

jVentiloberteil und

Befestigungsschraube

einsetzen und mit

beigefügtem Werkzeug

anziehen. Die Kreuz-

strukturen des Geruch-

verschlusses und des

Ventiloberteils müssen

übereinander liegen.

k560mm, 725 mm:

Überlaufrohr montieren.

Ggf. kürzen.

Das Überlaufrohr muss

mindestens 1,5cm in

den Geruchverschluss

eingesteckt werden.

l1070mm:

Überlaufrohre montieren.

Ggf. kürzen.

Die Überlaufrohre

müssen mindestens

1,5cm in den Geruch-

verschluss eingesteckt

werden.

573016_Multiplex.indd 7 20.10.14 16:10

Gebrauchsanleitung Multiplex

Montage

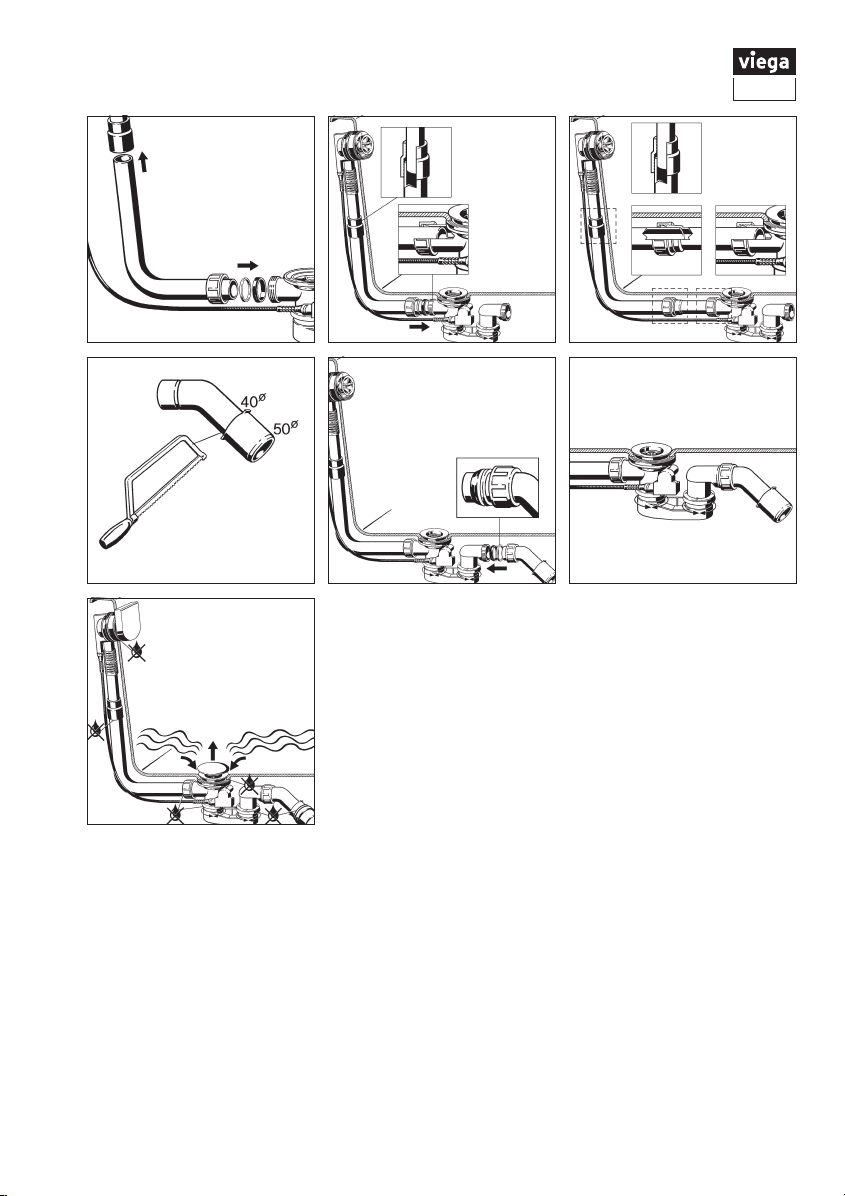

m560mm, 725mm,

1070mm:

Oberes Ende des Über-

laufrohres in die Gummi-

muffe schieben.

Überwurfmutter, Gleit-

ring und Keildichtung

auf das untere Ende des

Ablaufbogens schieben

und verschrauben.

n560mm, 725 mm:

Das Rohr muss in der

Muffe und im Ablauf-

gehäuse mindestens

1,5cm ineinander

stecken.

o1070mm:

Die Rohre müssen in

der Muffe und im Ablauf-

gehäuse mindestens

1,5cm ineinander

stecken.

pAblaufbogen absägen,

wenn das Abwasserrohr

nur einen Durchmesser

von 40mm haben soll.

qGleitring und Dichtring

auf den Ablaufbogen

schieben. Ablaufbogen

mit der Überwurfmutter

an den Geruchver-

schluss anschrauben.

rGeruchverschluss

ausrichten und an

das Abwassersystem

anschließen.

sAblaufgarnitur nach der

Montage auf Dichtigkeit

überprüfen.

Montage Ausstattungsset

Ventilkegel mit Hilfe

der Verstellschraube

einstellen, und mit der

Mutter kontern.

Roten Bauschutz

entfernen.

Ventilkegel einsetzen.

Drehrosette einsetzen

(nicht bis zum Anschlag).

Drehrosette nach links

bis zum Anschlag

drehen. Der Ventilkegel

schließt sich.

dDrehrosette heraus-

nehmen und in der

gezeigten Position

bis zum Anschlag

eindrücken.

eDrehrosette nach links,

Ventilkegel geschlossen.

fDrehrosette nach rechts,

Ventilkegel geöffnet.

Einstellung Wasserstandsanhebung

Darstellung Drehrosette

ohne die Funktion der

Wasserstandsanhebung.

Durch Drücken der

Drehrosette wird die

Wasserstandsanhebung

aktiviert.

Darstellung Drehrosette

mit Wasserstandsan-

hebung.

dDurch Ziehen ① oder

Drehen ② der Dreh-

rosette nach links wird

die Überlauffunktion

deaktiviert.

573016_Multiplex.indd 8 20.10.14 16:10

Utilisation conforme aux prescriptions

Le modèle Multiplex est la combinaison d'un vidage et d'un trop-plein avec éléva-

tion du niveau d'eau de 5cm en option pour baignoires avec un orifice d'écoule-

ment de 52mm.

Il convient exclusivement pour les eaux usées domestiques avec des températures

jusqu'à 95°C. Il est interdit d'y déverser d'autres liquides tels que les produits de

nettoyage susceptibles d'endommager les équipements sanitaires, les équipements

d'écoulement et les matières premières des tuyaux, notamment ceux avec une

valeur pH inférieure à 4. Montage uniquement par des entreprises spécialisées en

respectant les consignes en vigueur en matière de construction.

Débit d'écoulement 0,87l/s

Débit de trop-plein 0,55l/s ou 0,63 l/s

La notice d'utilisation doit être remise au constructeur après le montage.

Notice d'utilisation Multiplex

AModèle Réf. Description du produit

6171.10 724566 Vidage/trop-plein Multiplex,

avec élévation de l'eau de 5cm,

avec volant de commande, clapet, siphon,

coude d'écoulement 45°,

longueur de câble de traction de 560mm,

exécution chromée

724573 voir ci-dessus,

exécution couleur inox

6171.11 733582 Vidage/trop-plein Multiplex,

avec élévation de l'eau de 5cm,

avec volant de commande, clapet, siphon,

coude d'écoulement 45°,

longueur de câble de traction de 725mm,

exécution chromée

6171.12 733599 Vidage/trop-plein Multiplex,

avec élévation de l'eau de 5cm,

avec volant de commande, clapet, siphon,

coude d'écoulement 45°,

longueur de câble de traction de 1070mm,

exécution chromée

B F

573016_Multiplex.indd 9 20.10.14 16:10

BÉléments de construction

corps de

trop-plein

joint profilé joint djoint

erecouvrement

de bride

fbride de fixation gvis de fixation hvolant de

commande

ibouchon de

protection

jclapet kvis de fixation lpartie supérieure

de crépine

mjoint profilé njoint à biseau obague

coulissante

pécrou flottant

qcoude

d'écoulement

rsiphon sjoint à biseau tbague

coulissante

uécrou flottant ucâble de traction utube de

trop-plein

umanchon

21 22 23 24

CDimensions

Modèle L H

6171.10 100 - 260 180 - 400

6171.11 130 - 370 180 - 430

6171.12 100 - 680 180 - 480

Montage

Monter le joint. Pour les baignoires

en acier (max. 3mm)

monter également le

joint fin.

Assembler l'habillage de

bride et la bride.

dMonter le joint sur la

bride.

ePlacer la bride dans le

corps de trop-plein.

fVisser la vis de fixation

et serrer à la main.

gMonter le cache de

protection rouge sur le

recouvrement de bride.

hGlisser le manchon en

caoutchouc sur le tube

de trop-plein jusqu'à ce

que le rebord inférieur

affleure le rebord du

tube de trop-plein.

iPlacer le joint double

sur l'écoulement de

sorte que l'évidement

se trouve au-dessus du

tube de raccordement.

Tirer le rebord du joint

double par-dessus le

rebord de l'écoulement.

jPlacer la partie supéri-

eure de la crépine et la

vis de fixation et serrer

avec l'outil fourni. Les

structures croisées du

siphon et de la partie

supérieure de la crépine

doivent être l'une

au-dessus de l'autre.

k560mm, 725mm:

Monter le tube de trop-

plein. Couper si néces-

saire.

Le tube de trop-plein

doit être inséré dans

le siphon d'au moins

1,5cm.

l1070mm:

Monter les tubes de

trop-plein. Couper si

nécessaire.

Les tubes de trop-plein

doivent être insérés

dans le siphon d'au

moins 1,5cm.

Notice d'utilisation Multiplex

B F

573016_Multiplex.indd 10 20.10.14 16:10

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Viega Sanitärprodukte Handbücher

Viega

Viega Visign 4961.80 Bedienungsanleitung

Viega

Viega Smart Loop Merkblatt

Viega

Viega 6142.33 Bedienungsanleitung

Viega

Viega 4981.81 Bedienungsanleitung

Viega

Viega Profipress G XL Bedienungsanleitung

Viega

Viega Tempoplex 6962 Bedienungsanleitung

Viega

Viega 2230.12 Bedienungsanleitung

Viega

Viega Eco Plus Bedienungsanleitung

Viega

Viega 8655.11 Bedienungsanleitung

Viega

Viega 4956.4 Bedienungsanleitung

Viega

Viega ProPress XL Bedienungsanleitung

Viega

Viega Multiplex Trio 6170.11 Bedienungsanleitung

Viega

Viega Prevista Dry 8522.33 Bedienungsanleitung

Viega

Viega Eco Plus Bedienungsanleitung

Viega

Viega Multiplex Trio E 6146.221 Bedienungsanleitung

Viega

Viega 4987.41 Bedienungsanleitung

Viega

Viega 8570.34 Bedienungsanleitung

Viega

Viega 8536.31 Bedienungsanleitung

Viega

Viega 4948.21 Bedienungsanleitung

Viega

Viega 6960 Bedienungsanleitung

Viega

Viega 4982.92 Bedienungsanleitung

Viega

Viega Prevista 8640.14 Bedienungsanleitung

Viega

Viega Prevista Dry Bedienungsanleitung

Viega

Viega Eco Plus Bedienungsanleitung

Beliebte Sanitärprodukte Handbücher anderer Marken

Weka

Weka 506.2020.00E Betriebsanleitung

Kohler

Kohler K-6228 Montageanleitung

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Bedienungsanleitung

American Standard

American Standard DetectLink 6072121 Bedienungsanleitung

Uponor

Uponor Contec TS Bedienungsanleitung

Pfister

Pfister Selia 49-SL Bedienungsanleitung

Fortis

Fortis VITRINA 6068700 Bedienungsanleitung

Fortis

Fortis MILANO 78211JS Bedienungsanleitung

Kohler

Kohler K-12183 Montageanleitung

Maxxus

Maxxus MX-M206-01 Bedienungsanleitung

Moen

Moen 5922 Series Bedienungsanleitung

Kohler

Kohler Centerset K-15240 Montageanleitung

Sanela

Sanela Lema SLP 59RB Bedienungsanleitung

Elkay

Elkay EDF15AC Installationshandbuch

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Handbuch

baliv

baliv WT-140 Bedienungsanleitung

Kohler

Kohler Mira Eco Bedienungsanleitung

BELLOSTA

BELLOSTA romina 0308/CC Bedienungsanleitung
