Viessmann Kibri Polyplate Lina Bedienungsanleitung

38339

H0 Kubushaus Lina mit Terrasse - Polyplate Bausatz

H0 Cube house Lina with terrace - Polyplate kit

80877

Stand 01/sw

06/2023

Ho/Kf 1

DE EN

1. Inhalt .................................................1

4. Montage............................................5

1. Contents.............................................1

4. Mounting .............................................5

Made in Europe

Schwierigkeitsgrad

der Bausätze:

Level of difficulty:

Einsteiger

Learners

Fortgeschrittene

Profis

Professionals

Advanced learners

Bitte legen Sie die Einzelteile nach

Baugruppen zusammen und beginnen Sie

dann mit entsprechend der Zeichnungen

dem Zusammenbau.

Dieser Bausatz besteht aus nachhaltigem

Polyplate Verbundwerkstoff.

Für den Zusammenbau dieses hoch-

wertigen Polyplate-Bausatzes empfehlen

wir unseren kibri Polyplate Kleber,

Art. 39997.

Arrange the individual parts by assembly

groups, and then begin assembling in

accordance with the drawings.

This kit consists of sustainable Polyplate

composite material.

For the assembly of this high-quality

Polyplate kit, we recommend our kibri

Polyplate glue, item 39997.

Änderungen vorbehalten. Keine Haftung für

Druckfehler und Irrtümer.

Die aktuelle Version der Anleitung finden Sie auf

der Homepage unter der Artikelnummer.

Subject to change without prior notice. No liability for

mistakes and printing errors.

You will find the latest version of the manual on the

website using the item number.

Montageanleitung

Mounting instructions Baugruppe Teile-Nr. Stück

Assembly group Part No. Pieces

1. Inhalt / Contents

A 0 1

1 1

2 1

3 1

4 1

5 1

6 1

7 1

8 1

9 1

10 1

B 1 1

2 1

3 1

4 1

5 1

6 1

7 1

8 1

9 1

10 1

11 1

12 1

D 1 1

2 1

3 1

4 1

5 1

6 1

7 1

FR 1 1

2 1

G 1 1

2 1

EL 1 1

2 1

3 1

Schablone

Eingang

Template

Entrance 1 1

1 mm Klemmen

1 mm clamps 2 1

2 mm Klemmen

2 mm clamps 3 1

Baugruppe Teile-Nr. Stück

Assembly group Part No. Pieces

15,2 cm

12,0 cm

Baugruppe A / Assembly group A

A0 A1 A2 A3 A4

A5 A6-A8 A9 A10

B1 B2 B3 B4 B5 B6 B7 B8

B9 B10

B11 B12

Baugruppe B / Assembly group B

Baugruppe D / Assembly group D

D1 D2 D3 D4 D5

Fr1 Fr2 G1 G2

Baugruppe F / Assembly group F Baugruppe G / Assembly group G

EL- 21 3

EL 1-3

An den Bauteilen der Innenwände befinden sich kleine Ausschnitte

in die die Montageklemmen eingesteckt werden.

On the components of the interior walls, there are small cutouts where

the mounting clamps are inserted.

2. Montagehinweise / Mounting hints

2mm 2mm 2mm 2mm

2.1 Montage Klemmen / Clamp mounting

Die Klemmen werden nicht geklebt!

Stecken Sie diese zunächst auf der einen Seite in den Ausschnitt und

dann mit einer leichten Drehung nach unten in den zweiten Ausschnitt.

The clamps are not glued!

First, insert them on one side into the cutout, and then with a gentle twist,

secure them downward into the second cutout.

Montagestelle Klemme

Mounting place clamps

Abb.2

Kernbauteil (A..)

Core component (A...)

Fassadenbauteil (B..)

Facade component (B...)

Aussparungen und Löcher auf Abschnitte überprüfen, diese ggf. entfernen!

Die Klemmen dienen zur korrekten Positionierung der Fassadenbauteile auf den Kernbauteilen.

Verwenden Sie möglichst wenig Klebstoff, entfernen Sie möglicherweise ausdringenden Klebstoff umgehend.

Inspect recesses and holes for cut-offs, remove them if necessary!

The clamps are used to ensure proper positioning of the facade components on the core components.

Minimize the use of adhesive and promptly remove any excessive adhesive that may penetrate.

Schutzfolie abziehen.

Kleben Sie den Rahmen in den vorgesehenen Wandausschnitt.

Danach das Glas auf die Klebeseite aufdrücken.

Remove protection foil.

Glue the frame into the the wall cut-out provided.

Then press the glass onto the adhesive side.

Klebstofffilm

Adhesive film

2.2 Fenstermontage / Mounting of the windows

Die Klemme mit der Aufschrift 2 mm

wird für die dickeren Wände (A1 – A4)

verwendet.

The clamp labeled 2 mm is used for the

thicker walls (A1 – A4).

3. Montage / Mounting

A 10/A

Der Stecker muss gut mit Sekundenkleber in den

Bauteilen EL 1 und EL 2 verklebt und eingepresst werden.

Achtung! Der dünne Kontakt ist leicht zerbrechlich.

The plug must be securely glued and pressed into components

EL 1 and EL 2 with super glue.

Caution! The thin contact is easily breakable.

Verwendung von

Viessmann Art. 6002

Use of Viessmann item 6002

EL- 21 3

A11/A

A 10/B A11/B

A9 wird mit einer leichten Drehung

angebracht und spannt dadurch die

erste Ecke des Gebäudes.

A9 is installed with a slight twist,

thereby tensioning the first corner

of the building.

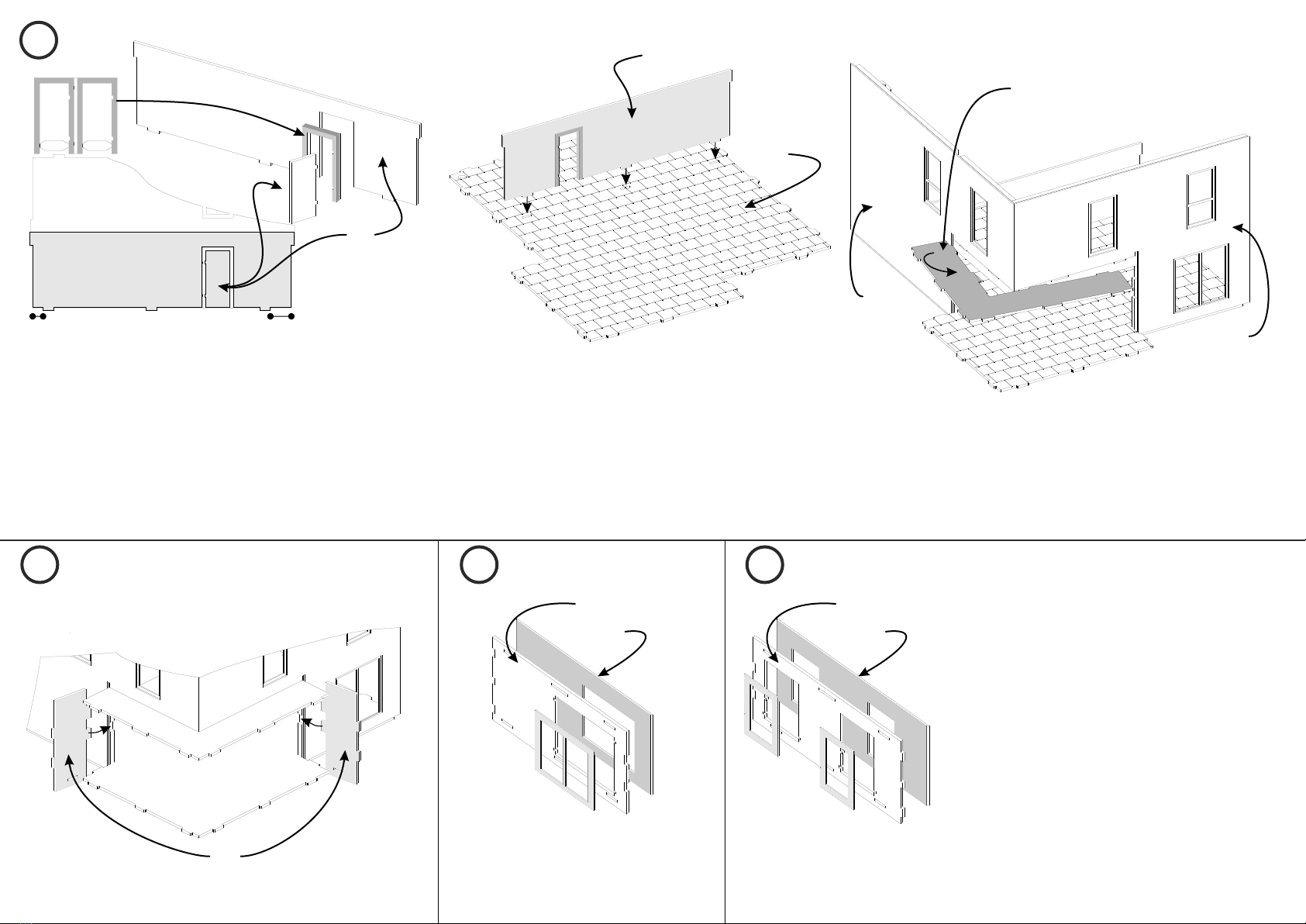

Achten Sie auf die Abstände der Bodenzapfen.

Sie sind so gesetzt, dass Sie selbst die Seite

der Tür und die Öffnungsseite wählen können.

Die Türen des Erdgeschosses und Obergeschosses

werden diagonal zueinander platziert.

Please pay attention to the distances of the floor pegs.

They are positioned in such a way that you can choose both

the side of the door and the opening side yourself.

The doors on the ground floor and upper floor are placed

diagonally to each otherr.

Wand 5

Wall 5

Wand 2

Wall 2 Wand 1

Wall 1

Die Klemme mit der Aufschrift 1 mm

wird für die dünneren Wände (A7, A8)

verwendet.

The clamp labeled 1 mm is used for the

thinner walls (A7, A8).

910

Wand 7

Wall 7

Wand 8

Wall 8

Wand 3

Wall 3

Wand 4

Wall 4

A12

Die Schablone hilft dabei den Eingangsbereich sauber und rechtwinklig zu verkleben.

The template assists in cleanly and perpendicularly adhering the entrance area.

Wand 5 aus Bauschritt 5

Wall 5 from step 5

12 Bei Verwendung von Viessmann Art. 6002 lösen Sie die Durchlässe

an Bauteil D1 zum Einsetzen der Beleuchtungselemente aus.

When using Viessmann item 6002, you will detach the passages on

component D1 for installing the lighting elements.

Zwischendecke einsetzen

Insert false ceiling

Bei Verwendung von Viessmann Art. 6002 lösen Sie die Durchlässe

an Bauteil D4 zum Einsetzen der Beleuchtungselemente aus.

When using Viessmann item 6002, you will detach the passages on

component D4 for installing the lighting elements.

EL- 21 3

D 6

D6 2.

D6 1.

D6 3.

D6 4.

B10

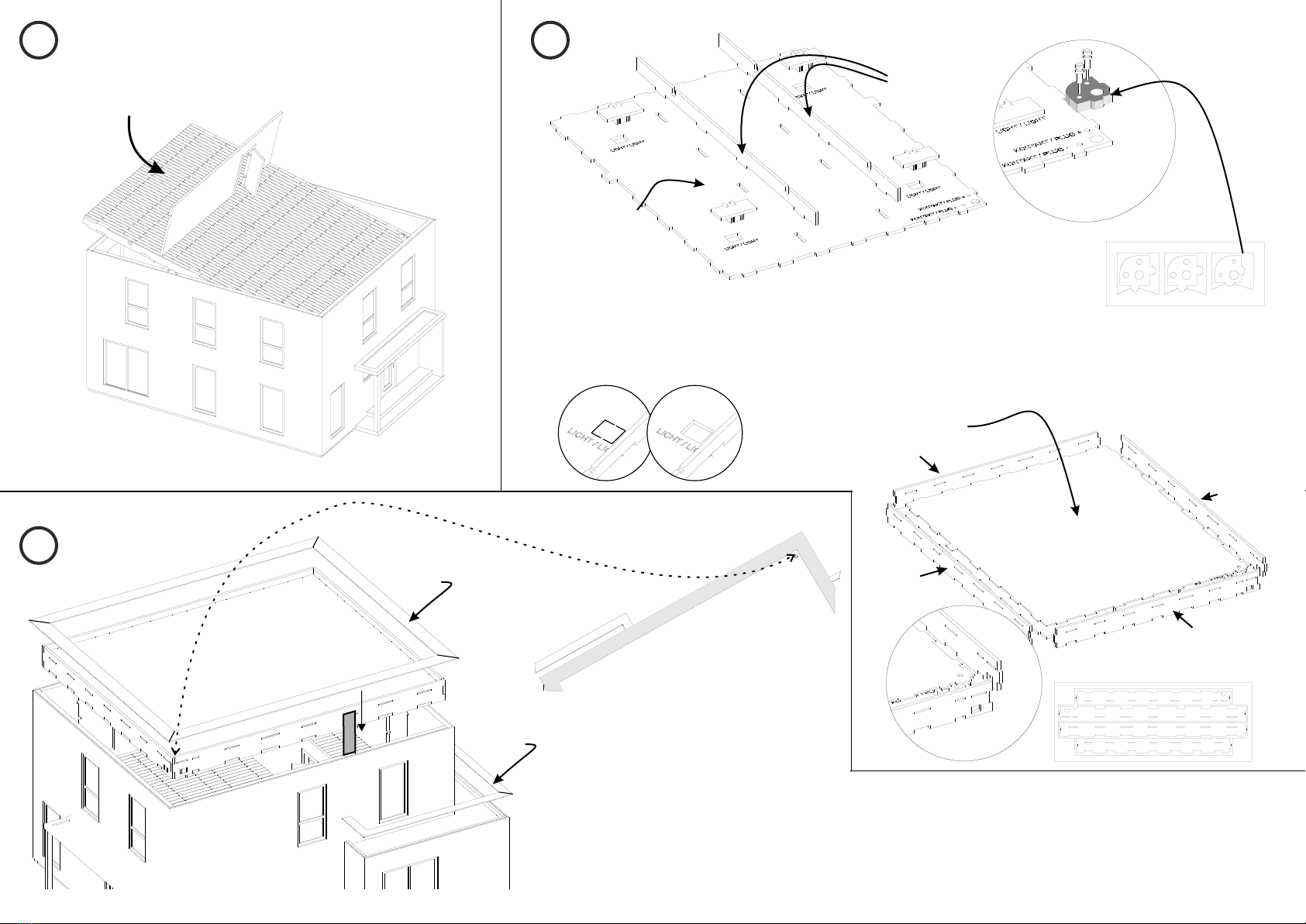

Das Dach ist abnehmbar. Beginnen Sie

beim Abheben des Daches immer

in der Ecke mit dem Stecker EL.

Beim Aufsetzen des Daches gehen

Sie in umgekehrter Reihenfolge vor.

Arbeiten Sie dabei sehr vorsichtig, da die Kontakte der Verbindung leicht abbrechen können.

The roof is removable. When removing the roof, always start with the corner containing the plug EL.

When putting the roof back on, follow the reverse order.

Be very careful during this process as the contacts of the connection can easily break.
