Vivotek IP8364-C Bedienungsanleitung

English

Deutsch

Nederlands

Warning Before Installation / Warnung vor der Installation /

Waarschuwing voor installatie

Refer to your user’s manual for the

operating temperature.

Power off the Network Camera as soon as

smoke or unusual odors are detected.

Do not touch the Network Camera during

a lightning storm.

Do not place the Network Camera on

unsteady surfaces.

Do not drop the Network Camera.

Replacing or failing to properly install

the waterproof components, e.g., cables

or cable glands, will void our IP65/66/67

warranty.

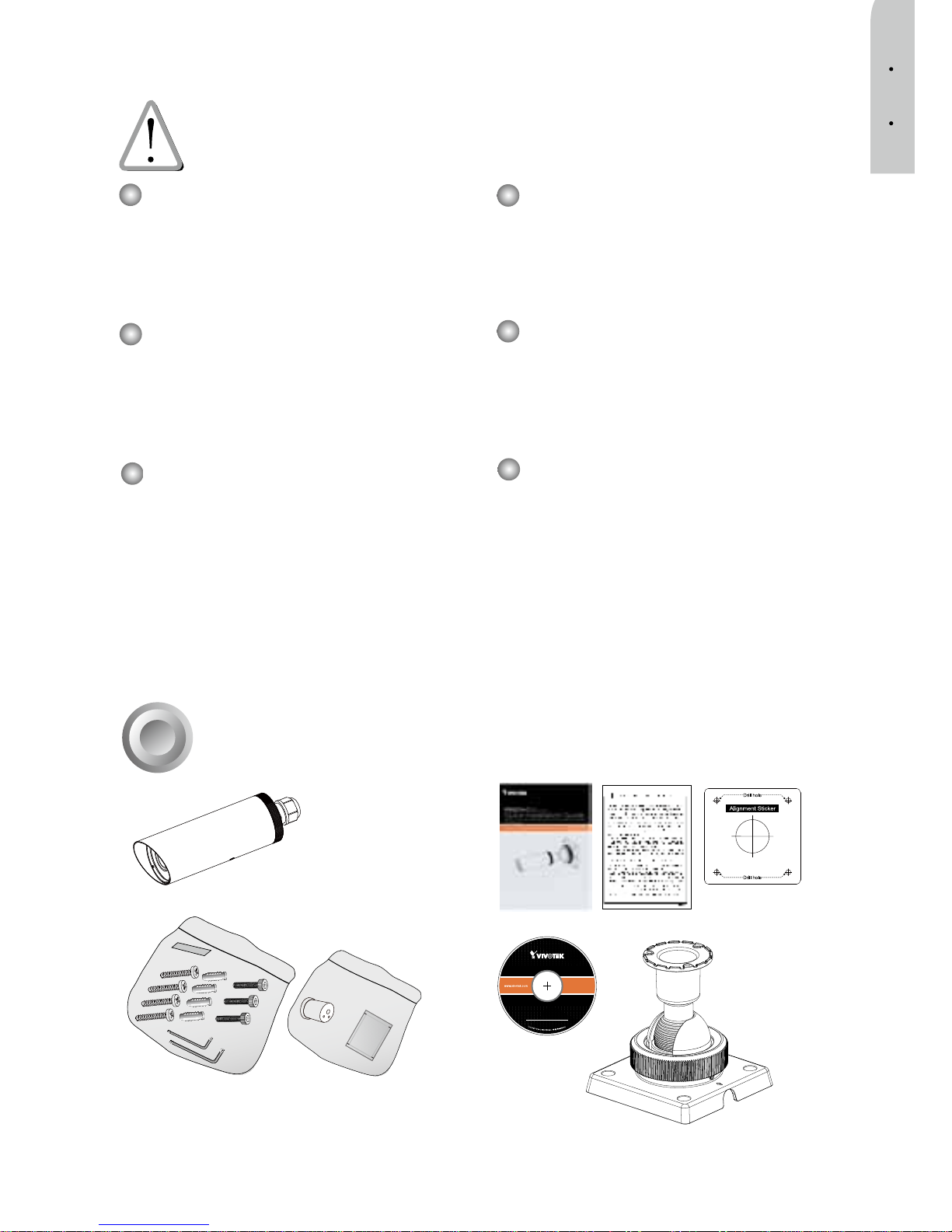

Package Contents / Packungsinhalt kontrollieren / Inhoud van de

verpakking

Netzwerkkamera bei Rauchentwicklung oder

ungewöhnlichem Geruch sofort abschalten.

Netzwerkkamera nur auf feste Unterlagen

abstellen.

Hinweise zur Betriebstemperatur siehe

Benutzeranleitung.

Netzwerkkamera bei Gewittern nicht anfassen.

Netzwerkkamera nicht fallen lassen.

Schakel de Netwerk Camera uit zodra u rook

of ongebruikelijke geuren waarneemt.

Plaats de Netwerk Camera niet op een

instabiel oppervlak

Zie de gebruikershandleiding voor informatie

over de gebruikstemperatuur.

Raak de Netwerk Camera niet aan tijdens

onweer.

Laat de Netwerk Camera niet vallen.

Ein Austausch oder die unsachgemäße

Installation der wasserdichten Komponenten,

z.B. Kabel oder Kabelverschraubungen, führt

zum Verlust unserer IP65/66/67 Garantie.

Als de waterdichte componenten, zoals

kabels of kabelwartels, niet correct worden

geplaatst of vervangen, is de garantie van de

IP65/66/67 ongeldig.

Connectors / Anschlüsse / Verbindingen

Ethernet 10/100 RJ45 Plug

General I/O Terminal

Block

Front Panel / Vorderseite / Voorkant

IR LEDs

Lens

Reset Button

MicroSD/SDHC

Card Slot

Rear Panel / Rückseite / Achterkant

Linse

IR-LED

Rückstellungsschalter

MicroSD/SDHC

Kartensteckplatz

Allgemein E/A

Anschlussleiste Ethernet 10/100 RJ45 Anschluss

Physical Description / Beschreibung der Teile / Afmetingen

Lens

IR-leds

Resetknop

MicroSD/SDHC/

SDXC-aansluiting

Algemeen I/O terminalblok Ethernet 10/100 RJ45-stekker

English

Deutsch

Nederlands

Silica gel

Micro

1. Loosen the waterproof connector, and then remove the rubber seal.

3. Install a MicroSD/SDHC card.

4. Please replace the dessicant bag with a new one every time you open the rear cover.

2. Loosen and open the rear cover.

Lösen Sie den wasserdichten Anschluss und entfernen Sie anschließend die

Gummidichtung.

Lösen und öffnen Sie die hintere Abdeckung.

Installieren Sie einen MicroSD / SDHC-Karte.

Bitte tauschen Sie die Trockenmitteltasche jedes Mal aus, wenn Sie die hintere

Abdeckung öffnen.

Hardware Installation / Hardwareinstallation / Hardware

installeren

Maak de waterdichte connector los en verwijder de

rubberen verzegeling.

Plaats een MicroSD/SDHC-kaart.

Vervang telkens als u de achterkant opent het zakje met het droogmiddel met een

nieuwe.

Maak de behuizing aan de achterkant los en

open.

IMPORTANT / WICHTIG / BELANGRIJK

Whenever you want to open the camera canister, loosen the waterproof cable gland

before you loosen the rear cover.

Um das Kameragehäuse zu öffnen, lösen Sie zuerst die wasserdichte

Kabelverschraubung und dann die Rückabdeckung. Anderenfalls können die im Innern

der Kamera befestigten Kabel beschädigt werden.

Als u de cameratrommel wilt openen, maakt u de waterdichte kabelwartel los voordat

u de behuizing aan de achterzijde losmaakt. Doet u dit niet, kunt u de kabels aan de

binnenkant van de camera beschadigen.

IMPORTANT / WICHTIG / BELANGRIJK

All units are in millimeters. The cable range for the

Ethernet cable is 6.4 to 4.3mm, 1.6mm for DI lines.

5. Connect an Ethernet cable and DI lines to

the camera, and pass them through the

rubber seal.

Schließen Sie ein Netzwerkkabel und

die DI-Leitungen an die Kamera an, und

führen Sie sie durch die Gummidichtung.

Die Einheiten sind in Millimeter angegeben. Die

Länge des Netzwerkkabels beträgt 6,4 bis 4,3 mm,

1,6 mm bei DI-Leitungen.

Sluit een Ethernetkabel en DI-lijnen aan

op de camera en leid ze door de rubberen

verzegeling.

Alle eenheden zijn in millimeters. Het bereik van de

Ethernetkabel is 6,4 tot 4,3mm en 1,6mm voor DI-

lijnen.

English

Deutsch

Nederlands

6. Install and tighten the camera's rear cover.

8. Pass the cables through the center of the ball swivel mount bracket, one at a time.

7. Tighten the rubber seal, seal clamp, and cap nut of the waterproof connector.

9. Fasten the bracket to the camera using 3 hex socket screws.

Befestigen und sichern Sie die Rückabdeckung Kamera.

Befestigen Sie die Gummidichtung, die Dichtungsklemme und die Überwurfmutter

des wasserdichten Steckers.

Führen Sie die Kabel einzeln durch die Mitte der Kugelkopfhalterung.

Befestigen Sie die Halterung mit den 3 Sechskantschrauben an der Kamera.

Plaats de behuizing aan de achterzijde van de camera terug en bevestig het.

Bevestig de waterdichte verzegeling, verzegelingsklem en moer van de waterdichte

verbinding.

Leid de kabels één voor één door het midden van het bolvormig koppelstuk.

Bevestig de beugel weer aan de camera met de 3 inbusschroeven.

10. Loosen the fastening ring on the mount bracket, and aim the camera at the area of

your interest. When done, tighten the fastening ring.

Fastening ring

75º Tilt

360º Pan

Ceiling Mount

Wall Mount

11. Secure the Network Camera to a wall or ceiling.

Lösen Sie den Befestigungsring an der Halterung und richten Sie die Kamera in den

Bereich von Interesse. Ziehen Sie den Befestigungsring danach wieder fest.

Befestigungsring

75º Neigen

360º Schwenken

Befestigen Sie die Netzwerkkamera an einer Wand oder Decke.

Deckenbefestigung

Wandbefestigung

Draai de bevestigingsring op de montagebeugel los en richt de camera in de

gewenste richting. Als u klaar bent, draait u de ring weer vast.

Bevestigingsring

75º kantelen

360º Pan

Bevestig de Netwerk Camera aan een wand of plafond.

Plafondmontage

Wandmontage

English

Deutsch

Nederlands

Assigning an IP Address / IP-Adresse zuweisen / Een ip-

adres toekennen

Ready to Use / Betriebsfertig / Klaar voor gebruik

A browser session with the Network Camera should prompt as shown below.

1. Install the "Installation Wizard 2."

2. The program will search for VIVOTEK Video Receivers, Video Servers or Network

Cameras on the same LAN.

3. Double-click on the camera's MAC address to open a browser management session

with the camera.

Installieren Sie den “Installationsassistenten 2”.

Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder

Netzwerkkameras in demselben LAN.

Klicken Sie doppelt auf die MAC-Adresse, um eine Verwaltungssitzung mit der

Netzwerkkamera im Browser zu öffnen.

Uma sessão do navegador com a Câmera de Rede aparecerá como mostrado abaixo.

Installeer “Installatiewizard 2”.

Het programma zoekt videoreceivers, videoservers en Netwerk Camera's van

VIVOTEK op hetzelfde lan.

Dubbelklik op het MAC-adres van de camera om een browsermanagementsessie

met de camera te openen.

Een browsersessie met de Netwerk Camera verschijnt zoals hieronder is aangegeven.

Secure the Shooting Angle / Feststellung des Aufnahmewinkels /

De opnamehoek vastzetten

When you are done with tuning the eld of view and obtain a satisfactory image, tighten

the fastening ring and the 3 small hex screws on the ball-swivel bracket.

Orient the camera so that the protruding edge of its sunshield is positioned against the

direction of direct sunlight.

NOTE / HINWEIS / OPMERKING

Protruding edge

Wenn Sie den Sehbereich eingestellt haben und ein zufriedenstellendes Bild sehen,

ziehen Sie den Befestigungsring und die 3 kleinen Sechskantschrauben an der

Kugelkopfhalterung an.

Richten Sie die Kamera so aus, dass die vorstehende Ecke der Sonnenblende gegen

die Richtung des direkten Sonnenlichts gerichtet ist.

Vorstehende Ecke.

Als u de positie van het beeld naar tevredenheid hebt ingesteld,

draait u de bevestigingsring en de 3 kleine inbusschroeven van

het bolvormig koppelstuk vast.

Richt de camera zodanig dat de uitstekende rand van de zonneklep in de richting van

direct zonlicht is gepositioneerd.

Uitstekende rand.
