W&T 55504 Bedienungsanleitung

Inhalt Seite

1. Einleitung 2

2. Anschluß des LAN Scanner an das LAN 3

3. Überprüfung von Netzwerk-Installationen

im laufenden Betrieb 4

4. History - Funktion 6

5. Wechsel der Batterie 7

Anhang A: Anwendungsbeispiele 8

A.1. Zu lange Kabel 8

A.1.1. Fehlersymptome 8

A.1.2. Messung der Kabellänge 8

A.1.3. Problemlösung 9

A.2. Unterbrechung des Kabels 10

A.2.1. Fehlersymptome 10

A.2.2. Eingrenzung von Fehlern 10

A.3. Vorbeugende Maßnahmen 11

Anhang B: Technische Daten 12

Anleitung

W&T

LAN Scanner

(D/USA)

55504 / 55505

1. Einleitung

Mit Hilfe des W&T Permanent LAN

Scanner III lassen sich Netzwerkver-

kabelungen auf ihre Funktionsfähig-

keit hin überprüfen.

Der LAN Scanner arbeitet nach dem

PrinzipderTDR-Reflektionsmessung

underkenntfolgendeFehlerbedingun-

gen:

❏abgezogene Steckverbinder

❏Kabelbrüche und Unterbrechungen

❏Kurzschlüsse in Steckverbindern und Kabeln

❏fehlende Abschlußwiderstände

❏unzulässige Stichleitungen, etc.

DerLANScannerschickteinenkurzen

Impuls(100%kompatibelzunormalen

Netzwerk-Pegeln) auf das Kabel.

Polarität,AmplitudeundLaufzeitder

ReflexiongebenAufschlußübereinen

Defekt und den entsprechenden Ort

im oder am Ende des Kabels.

Kurzschluß

Offen

richtig

terminiert

reflektierter Impuls

gesendeter Impuls

reflektierter Impuls

kein reflektierter Impuls

LAN Scanner Kabel Ende / Fehler

Die Distanz zwischen dem LAN

Scanner und der fehlerhaften Stelle

wird auf dem LAN Scanner in einem

Zifferndisplay angezeigt.

DamiterlaubtderLAN-Scannerauch

die Messung der Kabellänge.

Mit Ausnahme der Längenbestim-

mung lassen sich alle Messungen in

Ethernet-Netzwerken bei laufendem

Netzwerk durchführen, da alle

Aktivitäten des LAN Scanners mit

demDatentransfer auf demNetzwerk

synchronisiert werden.

DerLANScannerarbeitetjedochnicht

ausschließlich mit Netzwerkkabeln,

sondernprinzipiellmitallengängigen

Kabeltypen.

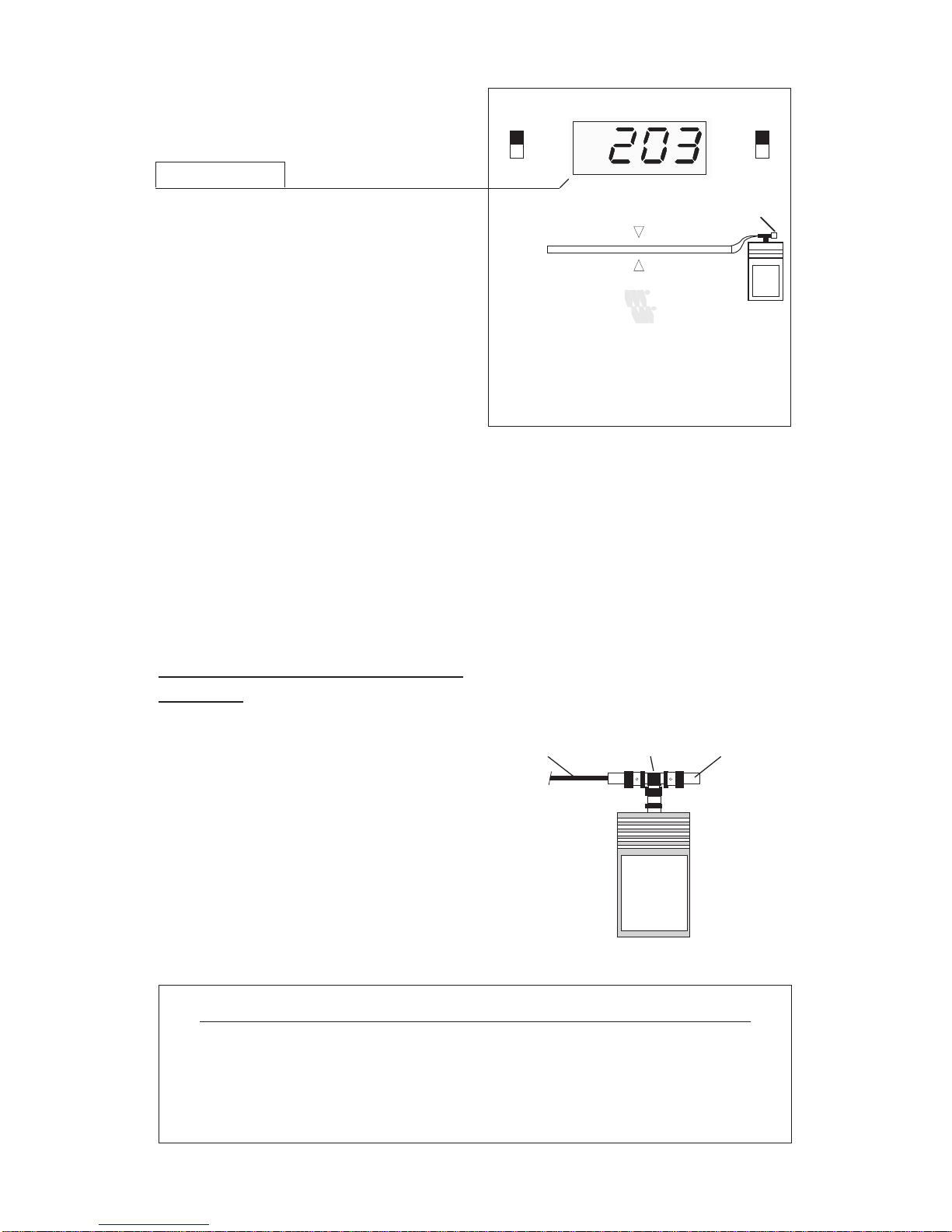

2. Anschluß des LAN Scanner an

das LAN:

Der Anschluß des LAN Scanner

erfolgtgrundsätzlich immer aneinem

Ende des LAN-Kabels.

Das testerseitige oder "nahe" Ende

desLAN'smußunterallenUmständen

mit einem Terminator abgeschlossen

werden, das "ferne" Ende des LAN-

Kabels je nach Messaufgabe:

Messung nahes Kabelende fernes Kabelende

Netzwerk-Fehler terminiert terminiert

Netzwerk-Aktivität terminiert terminiert

Segmentlänge terminiert offen

T-Stück TerminatorNetzwerk-Kabel

EAN 40 10344 55504 9W&T LAN Scanner II

short

open

off

W&T

INTERFACES

Cable

Terminator

Network Activity:

all green lights on.

Fehlen die Abschlußwiderstände auf

beiden Seiten des Kabelsegments, so

blinkt die rechte LED der LED-

Balkenanzeige als Fehleranzeige.

TDR'shabenprinzipbedingtmehroder

weniger große blinde Bereiche, in

denendieErkennungvonFehlernnicht

möglichist. BeimW&TLANScanner

hat dieser Bereich nur eine

Ausdehnung von ca. 1 Meter.

Zur Überbrückung dieser Distanz

sollte ein 1 Meter langes Meßkabel

zwischen LAN Scanner und

Meßobjekt eingefügt werden.

3. Überprüfung von Netzwerk-

InstallationenimlaufendenBetrieb

ZurDurchführungderMessungstellen

Sie den Schalter für den Kabeltyp

aufdieSignalgeschwindigkeit(NVP)

dervonIhnenverwendeten Kabelsorte

ein und wählen die gewünschte

Anzeigeeinheit (Meter oder Fuß).

Eine Tabelle gängiger LAN-

Kabeltypen zur Bestimmung der

Signalgeschwindigkeit für Ihr

spezielles Netzwerkkabel finden Sie

zusätzlich auf der Rückseite des

Gerätes.

Kabeltyp NVP Korrekturfaktor

THIN ETHERNET, PVC (RG 58) 66 1.00

Twinax (RG22 B) 66 1.00

THIN ETHERNET, TFE 70 1.06

10 Base T 74 1.12

THICK ETHERNET, PVC, TFE 78 1.18

TOKEN RING 78 1.18

Antennenkabel (RG 59) 79 1.20

ARCNet, PVC, TFE (RG 62) 84 1.27

Tabelle 1

EAN 40 10344 55504 9W&T LAN Scanner II

short

open

off

W&T

INTERFACES

Cable

Terminator

Network Activity:

all green lights on.

EAN 40 10344 55504 9W&T LAN Scanner II

short

open

off

W&T

INTERFACES

Cable

Terminator

Network Activity:

all green lights on.

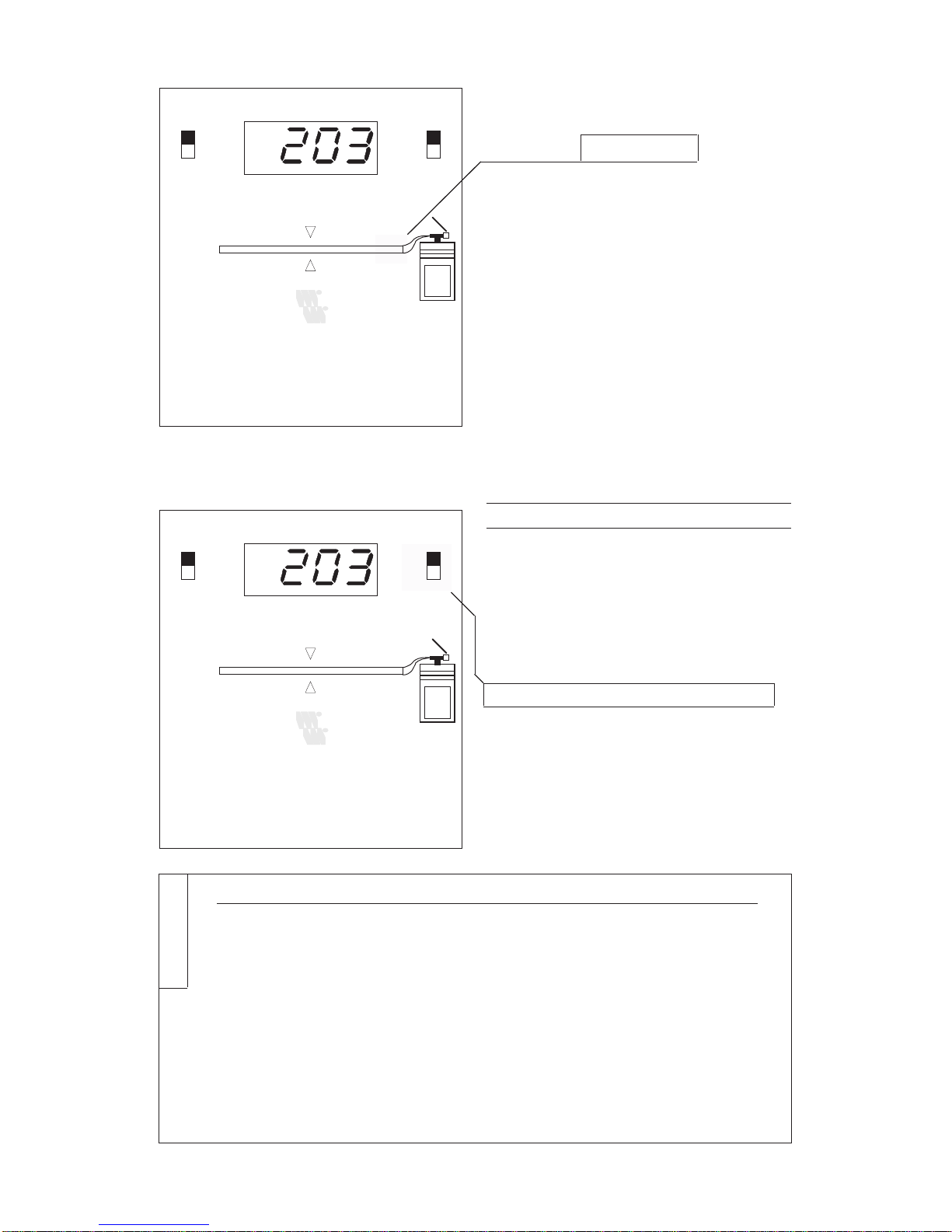

Der LAN Scanner 55504 besitzt im

Gegensatz zum Typ 55505 keine

EinstellmöglichkeitfürdenKabeltyp.

Bei diesem TDR läßt sich die

gemessene Kabellänge durch

MultiplikationdesangezeigtenWertes

mit dem entsprechenden Korrektur-

faktor aus Tabelle 1 ermitteln.

NachdemEinschaltenstelltIhnender

LAN Scanner innerhalb von 2

Sekunden alle notwendigen Informa-

tionenüber den aktuellen Status Ihres

Netzwerkkabels zur Verfügung.

ZurMessungsendetderLANScanner

während der Pausen im Netzwerk-

betrieb einen kurzen elektrischen

Impuls auf das Netzwerkkabel (TDR

- Prinzip).

Eventuelle Reflektionen dieses

Impulses, die von einem fehlerhaften

Abschluß des Netzwerkkabels

herrühren,registriertderLANScanner

undbestimmt ausderSignal-Laufzeit

die Entfernung des Störortes.

Jeder vom LAN Scanner ausgesandte

TestimpulswirdaufderLeuchtdioden-

Balkenanzeige als laufender Licht-

impuls dargestellt.

Stellt der Tester keine verwertbaren

Reflektionen vom Kabel fest, so läuft

der Lichtimpuls bis zur "OK"- LED

am Ende der LED-Anzeige (analog

zum Testimpuls auf dem Kabel).

EAN 40 10344 55504 9W&T LAN Scanner II

short

open

off

W&T

INTERFACES

Cable

Terminator

Network Activity:

all green lights on.

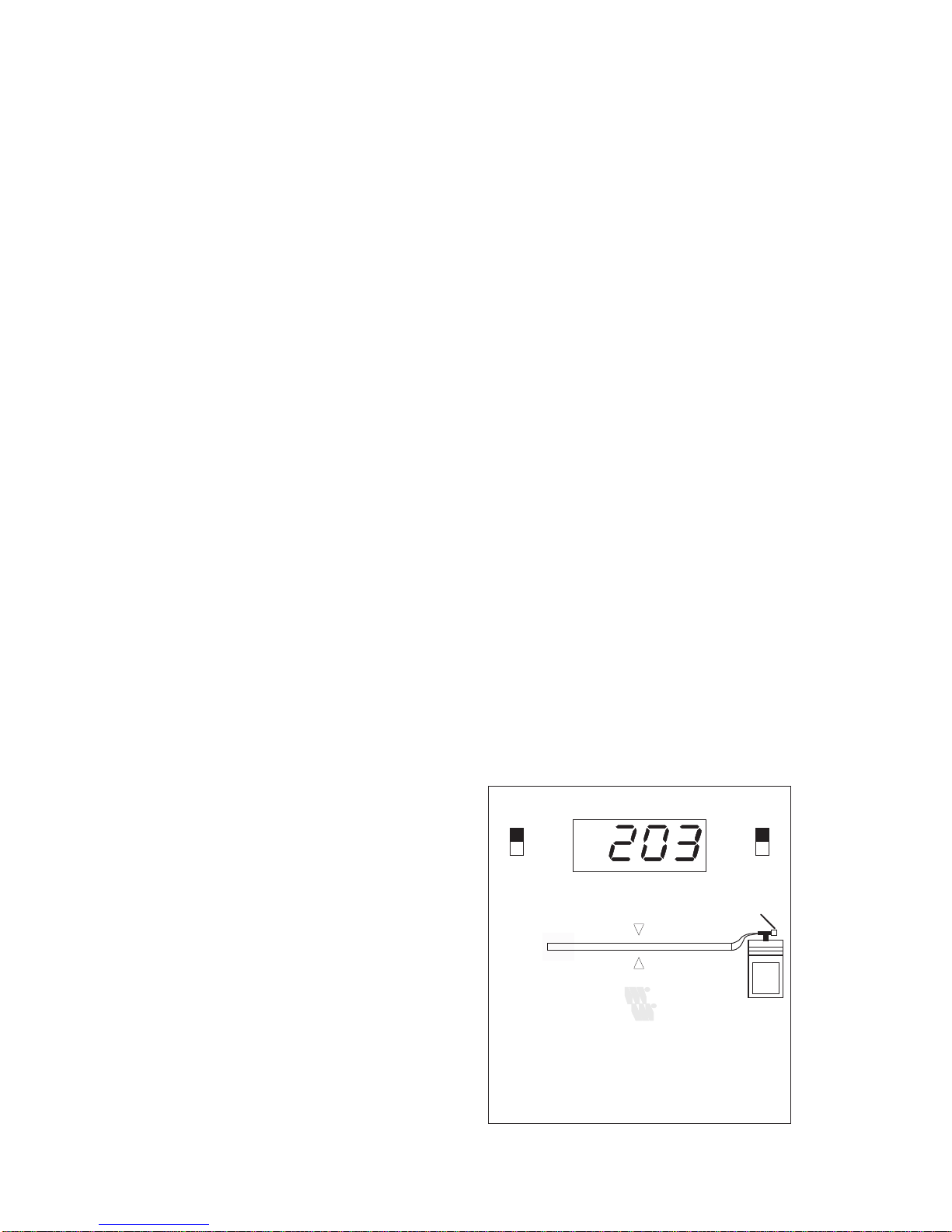

TretendurchfehlerhafteTerminierung

Reflektionen auf der Leitung auf, so

wird mit den LED's "SHORT" und

"OPEN" ein Hinweis auf den

Fehlertypgegeben(kurzgeschlossenes

oder offenes Kabel).

Im Zifferndisplay wird die Distanz

zwischenLANScannerundStörstelle

in Meter oder Fuß angezeigt.

Im Fehlerfall bewegt sich der

Lichtimpuls nur bis zur Mitte der

Leuchtdioden-Balkenanzeige und

läuft zum Ausgangspunkt zurück

(wiederum analog zum reflektierten

Testimpuls auf der Leitung).

In der Zeit außerhalb der Meßphase

werden Netzwerk-Aktivitäten durch

Blinkendergesamten Leuchtdioden-

Balkenanzeige im Rhytmus der

Netzwerkpakete angezeigt.

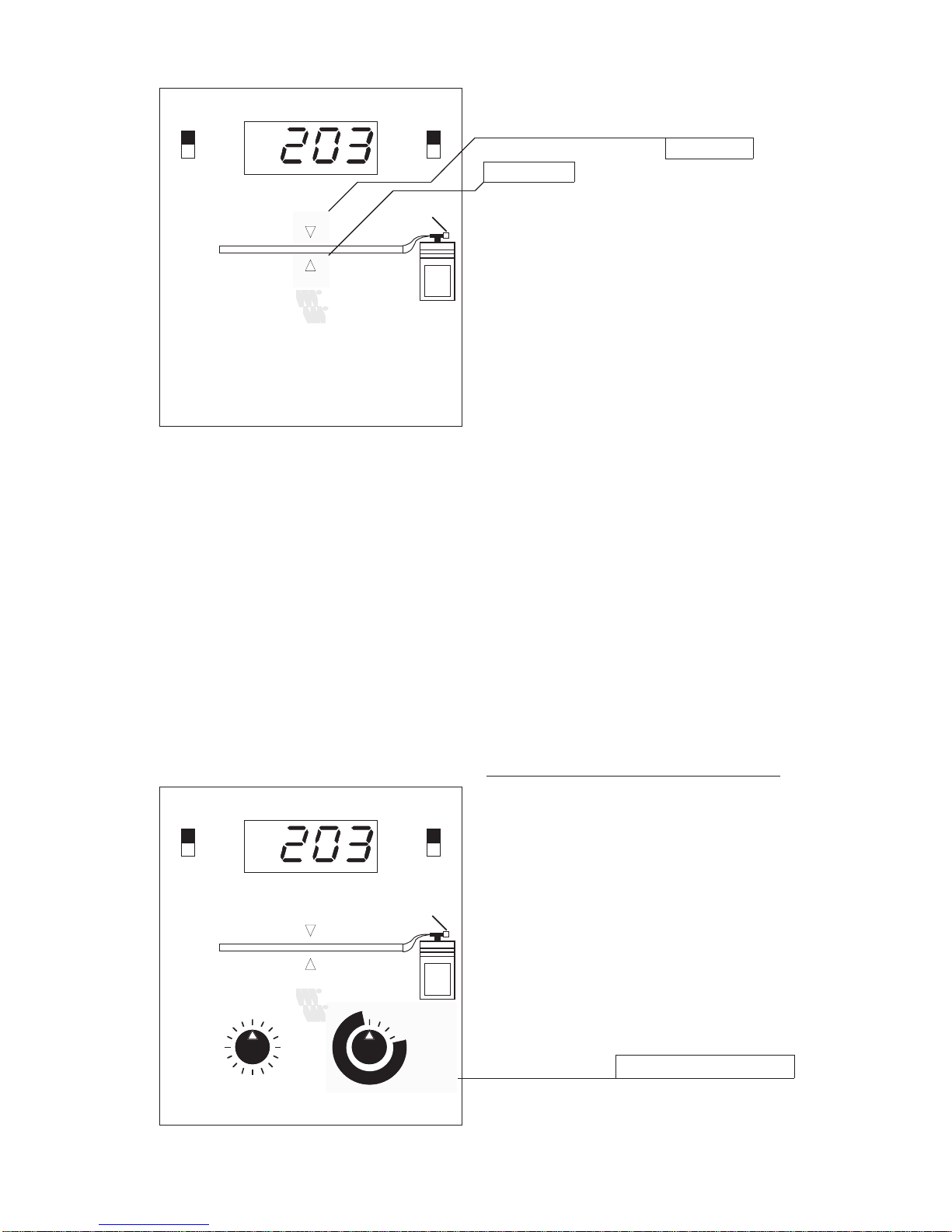

4. History - Funktion (nur 55505)

Um die problemlose Überwachung

eines Ethernet-Netzwerks auf

sporadisch auftretende Fehler über

mehrerere Tage zu ermöglichen,

werden erkannte Fehler nicht nur

angezeigt,sondernzusätzlichineinem

Meßwertspeicher abgelegt.

Maximal 4 Werte können zusätzlich

zum aktuellen Meßwert gespeichert

und mit dem Betriebart-Schalter

(DisplayMemory/DisplayOperation)

wieder ausgelesen werden.

EAN 40 10344 55504 9W&T LAN Scanner II

short

open

off

W&T

INTERFACES

Cable

Terminator

Network Activity:

all green lights on.

EAN 40 10344 55505 6W&T LAN Scanner III

short

open

off

W&T

INTERFACES

Display

Operation

-1 -2 -3-4

Display

Memory

Cable

8890 60

Cable Type

(NVP)

Terminator

Network Activity:

all green lights on.

In Verbindung mit dem zum

Lieferumfang des Tester gehörenden

Netzteil läßt sich mit dieser Funktion

eine Überprüfung eines Ethernet

Netzwerks über einen längeren

Zeitraum realisieren.

5. Wechsel der Batterie

EinWechseldereingebautenLithium-

Batterie wird nötig, wenn bei

Tageslicht die grüne LED-

Balkenanzeige nicht mehr erkennbar

ist oder trotz korrekter Terminierung

desangeschlossenenKabelsdierechte

LED der Balkenanzeige blinkt

(Hinweis auf unterminiertes Kabel).

Zum Wechsel der Batterie öffnen Sie

bittedasGehäusedesLAN-Scanners.

Der Gebrauch eines Werkzeugs zum

Öffnen des Gehäuses ist nicht

notwendig.

Biegen Sie von oben die seitliche

Klemmlasche des Gehäuseunterteils

leicht nach außen, bis sich die beiden

Gehäusehälften auf dieser Seite

voneinander trennen lassen.

In der gleichen Weise biegen Sie auf

der Unterseite die Klemmlasche des

Gehäuseoberteils leicht zur Seite.

Ziehen Sie anschließend die beiden

Gehäusehälften auseinander.

Nach Öffnen des Gehäuses können

Sie die alte Batterie entnehmen und

durcheineneueBatteriegleichenTyps

ersetzen.

Anhang A: Anwendungsbeispiele

Häufigste Ausfall-Ursachen für in Betrieb befindliche Netzwerke sind

erfahrungsgemäß aufgetrennte Steckverbindungen oder zu lange Segmente.

A.1. Zu lange Kabel

A.1.1. Fehlersymptome

Segmentlängen oberhalb der genormten Obergrenzen (Thickwire Ethernet:

500 Meter, Thinwire Ethernet:185 Meter) können die Zuverlässigkeit des

Netzwerkes spürbar verringern.

Zu lange Kabel führen dabei zu folgenden Erscheinungen:

❏bei geringer Überschreitung der Obergrenze deutlich

verlängerte Zugriffszeiten des Netzwerks

❏bei großer Verlängerung sporadische, nicht reproduzierbare

Fehlermeldungen, z.B. "Server not found"

Aus diesem Grund ist es bei jeder Neuinstallation eines Netzwerks oder einer

Änderung der bestehenden Verkabelung sinnvoll, die Gesamtlänge des

entstandenen Segments neu zu bestimmen.

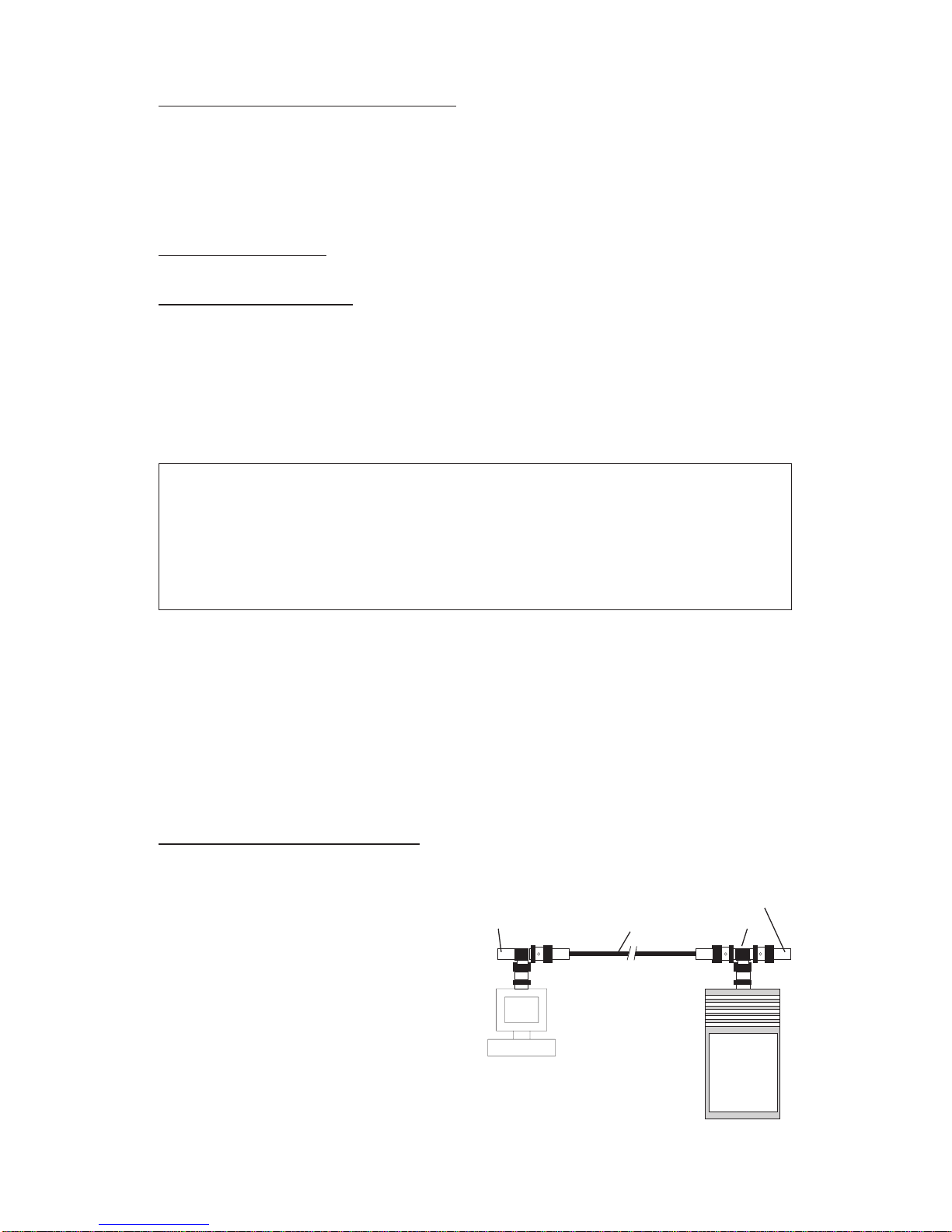

A.1.2. Messung der Kabellänge

Zur Bestimmung der Segmentlänge

muß der LAN Scannner an ein Ende

des Netzwerkkabels angeschlossen,

und der Abschlußwiderstand am

fernen Ende des Netzwerkkabels

abgenommen werden.

Der LAN Scanner zeigt dann im

Display die Länge des Netzwerk-

Segments an.

Terminator

T-StückNetzwerk-KabelOffen

Da bei dieser Messung die

TerminierungdesKabelsgestörtwird,

ist während der Messung kein

Datenverkehr über das Netzwerk-

Segment mehr möglich.

A.1.3. Problemlösung

Mit Hilfe der W&T Repeater 55613

und 55615 ist es möglich, die

räumliche AusdehnungvonThinwire

Ethernet - Netzwerken über die

genormte Obergrenze von 185 m

hinaus zu erweitern.

Repeaterverstärkenund regenerieren

das Netzwerksignal und erlauben

durchVerbindungmehrererSegmente

eine Erweiterung der möglichen

Kabellänge.

Zusätzlich läßtsichdurchdenEinsatz

von Repeatern die Topologie des

Netzesverändern;dieskannz.Bdurch

Überführung einer busförmigen in

eine baumförmige Struktur zu einer

erheblichen Reduzierung der

notwendigen Kabellänge führen.

Repeater CRepeater C

Repeater CRepeater B

Repeater CRepeater A

A.2. Unterbrechung des Kabels

A.2.1. Fehlersymptome

Eindeutige Hinweise auf Unterbrechungen des Netzwerkkabels infolge

aufgetrennter Steckverbindungen oder fehlender Terminatoren sind:

❏Funktions-Unfähigkeit des kompletten Netzwerk-Segmentes

❏Leuchten der "Partitioning LED", sowie verstärktes Leuchten

der "Collision LED" eines eventuell eingesetzten Repeaters

A.2.2. Eingrenzung von Fehlern

DiegenaueEntfernungderStörstellevoneinemEndedesNetzwerkkabels läßt

sich mit der Längenmeßfunktion des LAN Scanners problemlos ermitteln.

Jedoch ist nicht bei allen Netzwerk-Installationen aufgrund dieser

Entfernungsangabe auf Anhieb der Raum zu bestimmen, in dem der Fehler

aufgetreten ist.

GibtderLANScannerz.B.eineEntfernung von 70 Meter zur Störstelle an, so

suchenSieeinenRaumauf,dervermutlichinderangegebenenEntfernungzum

Kabelende liegt.

TrennenSieeineSteckverbindungdesNetzwerkabelsindiesemRaumauf,und

bestimmen Sie in beiden Richtungen erneut die Entfernung zur Störstelle.

Soläßt sich durchiterativeMessungen die LagederStörstelle auf schnellstem

Wegeermitteln,ohnedaßeinLageplanderNetzwerkverkabelungmitgenauen

Längenangaben vorhanden sein muß.

Zur Bestimmung der Störstelle müssen beide Enden des jeweils gemessenen

Kabels mit einem Terminierungswiderstand abgeschlossen sein.

Power COL / Part. B DATA COL / Part. A

EAN 40 10344 55601 5

W&T Thinwire Repeater Box

W&T

INTERFACES

Data Collision

Partitioned:

Segment open or

check Terminator

Data Collision

Partitioned:

Segment open or

check Terminator

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere W&T Messgerät Handbücher

W&T

W&T WuTooth 97100 Bedienungsanleitung

Beliebte Messgerät Handbücher anderer Marken

Suaoki

Suaoki D40 Bedienungsanleitung

Elster

Elster BK-G1.6 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Deltabar FMD71 Handbuch

Duratool

Duratool D03128 Bedienungsanleitung

Vega

Vega VEGAPULS 65 Bedienungsanleitung

Tonghui

Tonghui TH2618B Bedienungsanleitung

Tenmars

Tenmars TM-801 Bedienungsanleitung

MSR

MSR 145 Bedienungsanleitung

TPS

TPS WP-82 Bedienungsanleitung

ELMETRON

ELMETRON CP-511 Bedienungsanleitung

PCB Piezotronics

PCB Piezotronics 003C30 Bedienungsanleitung

Tenma

Tenma 72-10465 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Proline Promag 50 Technische Daten

Siemens

Siemens SITRANS F Coriolis FCT030 Stücklistenhandbuch

KLINGER

KLINGER CMF V Series Bedienungsanleitung

EXFO

EXFO FTB-2 Bedienungs- und Wartungshandbuch

Keysight

Keysight M8290A Bedienungsanleitung

ADTEK

ADTEK MW-5 Bedienungsanleitung
