Westfalia SI086 Kurzanleitung

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM04\NDM04159-B - FOLIO NDM04159-B

NOTICE DE MONTAGE

PREPARATION

* Déposer la roue de secours.

MONTAGE

* Repérer de chaque côté des longerons à

l'extérieur les points de fixation X et Y.

* Présenter, sans serrer, les bras de fixation A, ainsi que

les entretoises B à gauche et C à droite à l'aide des

blocs visserie X et Y aux points de montage X et Y.

* Fixer le corps d'attelage aux points V et W

à l'aide des ensembles visserie V et W.

FINITION

* Monter la tête d'attelage à l'aide du bloc visserie Z.

* Serrer l'ensemble aux couples indiqués ci-dessous

en commençant dans l'ordre suivant : X - Y - V - W - Z.

* Remonter la roue de secours

BLOC VISSERIE

2 vis HM10x25 2 vis HM10x90

2 rondelles DEC10 2 écrous HM10

2 rondelles plates 10/22 2 rondelles DEC10

2 rondelles plates 10/27

2 vis HM10x30 (C) 2 entretoises 12/17 Lg.59

2 rondelles DEC10

2 rondelles plates 10/22 Type Homologation Poids Total Poids Total Charge verti- Valeur

2 écrous HM10 2 vis HM10x90 SI086 de T

e n° maxi autorisé remor

uable cale max

2 écrous HM10 Attelage pou

2 vis HM12x90 2 rondelles DEC10 RENAULT e24*94/20*00*0130 1 695 kg 900 kg 75 kg 5,77 kN

2 écrous HM12 2 rondelles plates 10/27 MODUS II

2 rondelles DEC12 (B) 2 entretoises 12/17 Lg.64 NOTA : Schéma électrique à l'intérieur de nos faisceaux universels ou personnalisés.

COUPLES DE SERRAGE : ATTENTION : (pour connaître les caractéristiques d'utilisation consulter la carte grise)

M16 AC8.8 19,5daNm M12 AC10.9 11,4daNm M8 AC8.8 2,3daNm Installé suivant nos recommandations, cet attelage vous donnera entière satisfaction.

M16 AC10.9 27,5daNm M10 AC8.8 4,7daNm M8 AC10.9 3,3daNm

ous dégageons toute responsabilité en cas de transformation ou d'utilisation illicite

M12 AC8.8 8,1daNm M10 AC10.9 6,7daNm de celui-ci.

SIAR

04 - 159 316284600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM04\NDM04159-B - FOLIO NDMANG

ASSEMBLY INSTRUCTIONS

PREPARATION

* Remove the spare wheel.

ASSEMBLY

* Locate the side rails outside attachment

points X and Y on either side.

* Without tightening, introduce attachment arms A,

along with spacers B to the left and C to the right, using

fastening blocks X and Y, to mounting points X and Y

* Attach the coupler body to points V and W

using fastening units V et W.

FINISHING

* Mount the coupler head using the fastening block Z.

* Fasten the whole to the frames indicated below, startin

in the following order: X – Y – V – W – Z – U.

* Replace the spare wheel.

FASTENING KIT

2 HM10x25 screws 2 HM10x90 screws

2 DEC10 washers 2 HM10 nuts

2 10/22 flat washers 2 DEC10 washers

2 10/27 flat washers

2 HM10x30 screws (C) 2 spacers dia.12/17 Lg.59

2 DEC10 washers

2 10/22 flat washers Type Type Max. Total Max. Total Max. Verti- Value

2 HM10 nuts 2 HM10x90 screws SI086 A

roval No. Authori. Weight Towable Weight cal load D

2 HM10 nuts Towbar for

2 HM12x90 screws 2 DEC10 washers RENAULT e24*94/20*00*0130 1 695 kg 900 kg 75 kg 5,77 kN

2 HM12 nuts 2 10/27 flat washers MODUS II

2 DEC12 washers (B) 2 spacers dia.12/17 Lg.64 NB : Electrical diagram inside our universal or custom wiring kits.

TORQUES : PLEASE NOTE : (to familiarise yourself with the operating charasteristics refer to the log)

M16 AC8.8 19,5daNm M12 AC10.9 11,4daNm M8 AC8.8 2,3daNm If this tow bar is fitted in accordance with our recommendations it will give a complete

M16 AC10.9 27,5daNm M10 AC8.8 4,7daNm M8 AC10.9 3,3daNm ly satisfaction. We cannot accept any responsability in the event of changes to or

M12 AC8.8 8,1daNm M10 AC10.9 6,7daNm improper use of this item.

SIAR

04 - 159 316284600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM04\NDM04159-B - FOLIO NDMTCHE

MONTÁŽNÍ POSTUP

PŘÍPRAVA

* Sejměte rezervní kolo.

MONTÁŽ

* Na obou stranách podélníkůnajděte

zvenku upínací body X a Y.

* Připevněte pomocí sady šroubůX a Y do upínacích

bodůX a Y upínací ramena A a dále rozpěrku B

vlevo a rozpěrku C vpravo, neutahujte.

* Pomocí sad šroubůV a W upevněte

tažné zařízení do bodůV a W.

DOKONČOVACÍ PRÁCE

* Pomocí sad šroubůZ namontujte hlavici závěsu pro tažné zařízení.

* Utáhněte všechny šrouby na níže uvedené utahovací

momenty, postupujte v tomto pořadí : X – Y – V – W – Z – U.

* Vraťte rezervní kolo zpět na místo.

SADY ŠROUBŮ

2 šrouby HM10x25 2 šrouby HM10x90

2 podložky DEC10 2 šroubůHM10

2 ploché podložky 10/22 2 podložky DEC10

2 ploché podložky 10/27

2 šrouby HM10x30 (C) 2 rozpěr rozm.12/17 Lg.59

2 podložky DEC10

2 ploché podložky 10/22 Typ Homologace Celková maximá- Celková Maximální ver- Hodnota

2 šroubůHM10 2 šrouby HM10x90 SI086 Typu č.lní povolená váha tažná hmotnost tikální zatížení D

2 šroubůHM10 Tažné zařízení pro

2 šrouby HM12x90 2 podložky DEC10 RENAULT e24*94/20*00*0130 1 695 kg 900 kg 75 kg 5,77 kN

2 šroubůHM12 2 ploché podložky 10/27 MODUS II

2 podložky DEC12 (B) 2 rozpěr rozm.12/17 Lg.64 POZNÁMKA: Elektrické schéma univerzálních nebo na míru upravených svazků.

UPÍNACÍ MOMENTY: POZOR: (uživatelské charakteristiky naleznete v technickém průkazu)

M16 AC8.8 19,5daNm M12 AC10.9 11,4daNm M8 AC8.8 2,3daNm Tažné zařízení instalované dle našich doporučení vás plněuspokojí.

M16 AC10.9 27,5daNm M10 AC8.8 4,7daNm M8 AC10.9 3,3daNm V případěpřestavby nebo neoprávněného užívání se zbavujeme veškeré odpovědnosti

M12 AC8.8 8,1daNm M10 AC10.9 6,7daNm

SIAR

04 - 159 316284600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM04\NDM04159-B - FOLIO NDMDANOIS

MONTERINGSVEJLEDNING

FORBEREDELSE

* Afmonter reservehjulet.

MONTERING

* Afmærk befæstelsespunkterne X og Y

udefra på hver side af vangerne.

* Placer bærearmene A samt afstandsstykkerne B i

venstre side og C i højre side med befæstelserne X og Y

ved monteringspunkterne X og Y uden at tilspænde.

* Fastgør anhængertrækket ved punkterne V og W

med befæstelserne V og W.

TIL SLUT

* Monter kuglehovedet med befæstelsen Z.

* Tilspænd alt med nedennævnte momenter i

følgende rækkefølge : X – Y – V – W – Z – U.

* Genmonter reservehjulet.

BEFÆSTELSER

2 bolte HM10x25 2 bolte HM10x90

2 skiver DEC10 2 møtrikker HM10

2 flade skiver 10/22 2 skiver DEC10

2 flade skiver 10/27

2 bolte HM10x30 (C) 2 afstandsstykker 12/17 Lg.59

2 skiver DEC10

2 flade skiver 10/22 Type Godkendt Totalvægt Totalvægt Kugletryk Værdi

2 møtrikker HM10 2 bolte HM10x90 SI086 typenr. maks. tilladt anhængervægt maks. D

2 møtrikker HM10 Anhængertræk til

2 bolte HM12x90 2 skiver DEC10 RENAULT e24*94/20*00*0130 1 695 kg 900 kg 75 kg 5,77 kN

2 møtrikker HM12 2 flade skiver 10/27 MODUS II

2 skiver DEC12 (B) 2 afstandsstykker 12/17 Lg.64 NB: El-skema for vores universelle eller specielle ledningsnet.

TILSPÆNDINGSMOMENT: BEMÆRK: (for yderligere oplysninger om anvendelsesforhold henvises der til

M16 AC8.8 19,5daNm M12 AC10.9 11,4daNm M8 AC8.8 2,3daNm registreringsattesten)

M16 AC10.9 27,5daNm M10 AC8.8 4,7daNm M8 AC10.9 3,3daNm Hvis dette anhængertræk monteres i henhold til vores anvisninger, vil det være til din fulde tilfredshed.

M12 AC8.8 8,1daNm M10 AC10.9 6,7daNm Vi fralægger os ethvert ansvar ved ulovlig ændring eller brug af anhængertrækket.

SIAR

04 - 159 316284600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM04\NDM04159-B - FOLIO NDMALLE

MONTAGEANLEITUNG

VORBEREITUNG

* Nehmen Sie das Reserverad heraus.

MONTAGE

* Finden Sie die Befestigungspunkte X und Y

an den Außenseiten der Längsträger.

* Bringen Sie die Befestigungsstangen A sowie die Abstandshalter

links und C rechts mithilfe der Schraubensätze X und Y an den

Montagepunkten X und Y an, ohne diese festzuziehen.

* Befestigen Sie den Kuppelkörper mithilfe der

Schraubensätze V und W an den Punkten V und W.

FERTIGSTELLUNG

* Montieren Sie den Kupplerkopf mithilfe des Schraubensatzes Z.

* Ziehen Sie alles mit den unten angegebenen Drehmomenten an und

gehen Sie in folgender Reihenfolge vor : X – Y – V – W – Z – U.

* Bringen Sie das Reserverad erneut an.

SCHRAUBENSATZ

2 Schrauben HM10x25 2 Schrauben HM10x90

2 Scheiben DEC10 2 Muttern HM10

2 flache Scheiben 10/22 2 Scheiben DEC10

2 flache Scheiben 10/27

2 Schrauben HM10x30 (C) 2 Schaumstoffscheiben 12/17 Lg.59

2 Scheiben DEC10

2 flache Scheiben 10/22 Typ EG Maximal zulässiges Maximal zulässiges Maximale Max.

2 Muttern HM10 2 Schrauben HM10x90 SI086 Genehmigungs-Nr. Gesamtgewicht Anhängelast Stützlast D-Wert

2 Muttern HM10 Anhängevorrichtung

2 Schrauben HM12x90 2 Scheiben DEC10 RENAULT e24*94/20*00*0130 1 695 kg 900 kg 75 kg 5,77 kN

2 Muttern HM12 2 flache Scheiben 10/27 MODUS II

2 Scheiben DEC12 (B) 2 Schaumstoffscheiben 12/17 Lg.64 HINWEIS: Elektroschema liegt unseren (Universal - oder spezifische) Kabelsätzen bei.

ANZUGSDREHMOMENTE: ACHTUNG: (Nutzungsmerkmale : siehe Fahrzeugschein)

M16 AC8.8 19,5daNm M12 AC10.9 11,4daNm M8 AC8.8 2,3daNm Diese Anhängevorrichtung wird Sie voll zufrieden stellen, wenn Sie unser

M16 AC10.9 27,5daNm M10 AC8.8 4,7daNm M8 AC10.9 3,3daNm Montageanleitung befolgen.

M12 AC8.8 8,1daNm M10 AC10.9 6,7daNm Im Falle der unerlaubten Veränderung oder des unerlaubten Gebrauchs lehnen wir jede Haftung ab.

SIAR

04 - 159 316284600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM04\NDM04159-B - FOLIO NDMGREC

ΣΗΜΕΙΩΣΗ ΤΟΠΟΘΕΤΗΣΗΣ

ΠΡΟΕΤΟΙΜΑΣΙΑ

* Αποτοποθετήστε τον εφεδρικό τροχό (ρεζέρβα).

ΤΟΠΟΘΕΤΗΣΗ

* Εντοπίστε σε κάθε πλευρά τις µηκίδες στο εξωτερικό

των σηµείων στερέωσης X και Y.

* Φέρτε µέτωπο, χωρίς να σφίξετε, τους βραχίονες στερέωσης A, καθώς

και τους αποστάτες B στα αριστερά και C στα δεξιά µετη βοήθεια του

συνόλου των κοχλιών X και Y στα σηµεία τοποθέτησης X και Y.

* Στερεώστε το σώµατου συστήµατος ρυµούλκησης στα σηµεία

V και W µετη βοήθεια του συνόλου των κοχλιών V και W.

ΤΕΛΕΙΩΜΑ

* Τοποθετήστε την κεφαλή του συστήµατος ρυµούλκησης

µετη βοήθεια του συνόλου κοχλιών Z.

* Σφίξτε όλους τους κοχλίες µετις ροπές στρέψης τις αναφερόµενες

παρακάτω, ακολουθώντας την εξής σειρά : X – Y – V – W – Z – U.

* Επανατοποθετήστε τον εφεδρικό τροχό.

ΣΥΝΟΛΑ ΚΟΧΛΙΩΝ

2 βίδες HM10x25 2 βίδες HM10x90

2 ροδέλες DEC10 2 περικόχλια HM10

2 ροδελες πλακέ 10/22 2 ροδέλες DEC10

2 ροδελες πλακέ 10/27

2 βίδες HM10x30 (C) 2 αποστάτες 12/17 Lg.59

2 ροδέλες DEC10

2 ροδελες πλακέ 10/22 Τύπος Εγκριση Ολικό Βάρος µέγ Ολικό Βάρος Κατακόρυφο Τιµή

2 περικόχλια HM10 2 βίδες HM10x90 SI086 Τύπου αριθ.Επιτρεπόµενο ρυµουλκήσιµοφορτίοµέγ.D

2 περικόχλια HM10 Σύστηµα

2 βίδες HM12x90 2 ροδέλες DEC10 RENAULT e24*94/20*00*0130 1 695 kg 900 kg 75 kg 5,77 kN

2 περικόχλια HM12 2 ροδελες πλακέ 10/27 MODUS II

2 ροδέλες DEC12 (B) 2 αποστάτες 12/17 Lg.64 ΣΗΜΕΙΩΣΗ : Ηλεκτρικό κύκλωµαστο εσωτερικό των γενικής χρήσεως δεσµών µας ήπροσωποποιηµένων.

ΡΟΠΕΣ ΣΤΡΕΨΗΣ ΓΙΑ ΤΗΝ ΣΥΣΦΙΞΗ ΠΡΟΣΟΧΗ : (για να πληροφορηθείτε τα χαρακτηριστικά χρήσης συµβουλευτείτε την γκρίζα κάρτα)

M16 AC8.8 19,5daNm M12 AC10.9 11,4daNm M8 AC8.8 2,3daNm Εγκατεστηµένο σύµφωνα µετις συστάσεις µας, αυτό το σύστηµαρυµούλκησης

M16 AC10.9 27,5daNm M10 AC8.8 4,7daNm M8 AC10.9 3,3daNm θα σας ικανοποιήσει πλήρως.

M12 AC8.8 8,1daNm M10 AC10.9 6,7daNm Απεκδυόµεθα πἀσης ευθύνης σε περίπτωση µετατροπής ήπαράνοµης χρήσης αυτού.

SIAR

04 - 159 316284600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM04\NDM04159-B - FOLIO NDMESP

MANUAL DE MONTAJE

PREPARACIÓN

* Desmontar la rueda de repuesto.

MONTAJE

* Marcar los puntos de fijación X e Y en el

exterior de cada lado de los largueros.

* Colocar, sin apretar, los brazos de fijación A y los tirantes B

a la izquierda y, C a la derecha con la ayuda de los bloque

de tornillería X e Y a los puntos de montaje X e Y.

* Fijar el cuerpo de enganche a los puntos V y W

con los conjuntos de tornillería V y W.

ACABADO

* Montar la cabeza de enganche con el bloque de tornillería Z.

* Apretar todas las parejas indicadas abajo comenzando en el

orden que se muestra a continuación : X – Y – V – W – Z – U.

* Volver a montar la rueda de repuesto.

BLOQUE TORNILLERÍA

2 tornillos HM10x25 2 tornillos HM10x90

2 arandelas DEC10 2 tuercas HM10

2 arandelas planas 10/22 2 arandelas DEC10

2 arandelas planas 10/27

2 tornillos HM10x30 (C) 2 separadores 12/17 Lg.59

2 arandelas DEC10

2 arandelas planas 10/22 Tipo Homologación Peso Total má- Peso Total Carga verti- Valor

2 tuercas HM10 2 tornillos HM10x90 SI086 de Tipo n° ximo autorizado remolcable cal máxima D

2 tuercas HM10 Enganche para

2 tornillos HM12x90 2 arandelas DEC10 RENAULT e24*94/20*00*0130 1 695 kg 900 kg 75 kg 5,77 kN

2 tuercas HM12 2 arandelas planas 10/27 MODUS II

2 arandelas DEC12 (B) 2 separadores 12/17 Lg.64 NOTA: Esquema eléctrico en el interior de nuestros haces universales o personalizados.

PARES DE APRIETE: ATENCIÓN: (para conocer las características de utilización, consultar el permiso de circulación)

M16 AC8.8 19,5daNm M12 AC10.9 11,4daNm M8 AC8.8 2,3daNm Instalado siguiendo nuestras recomendaciones, este enganche le dará total satisfacción.

M16 AC10.9 27,5daNm M10 AC8.8 4,7daNm M8 AC10.9 3,3daNm

o asumiremos ninguna responsabilidad en caso de que haya sido transformado

M12 AC8.8 8,1daNm M10 AC10.9 6,7daNm o utilizado ilícitamente

SIAR

04 - 159 316284600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM04\NDM04159-B - FOLIO NDMFIN

ASENNUSOHJEET

VALMISTELU

* Ota vararengas pois.

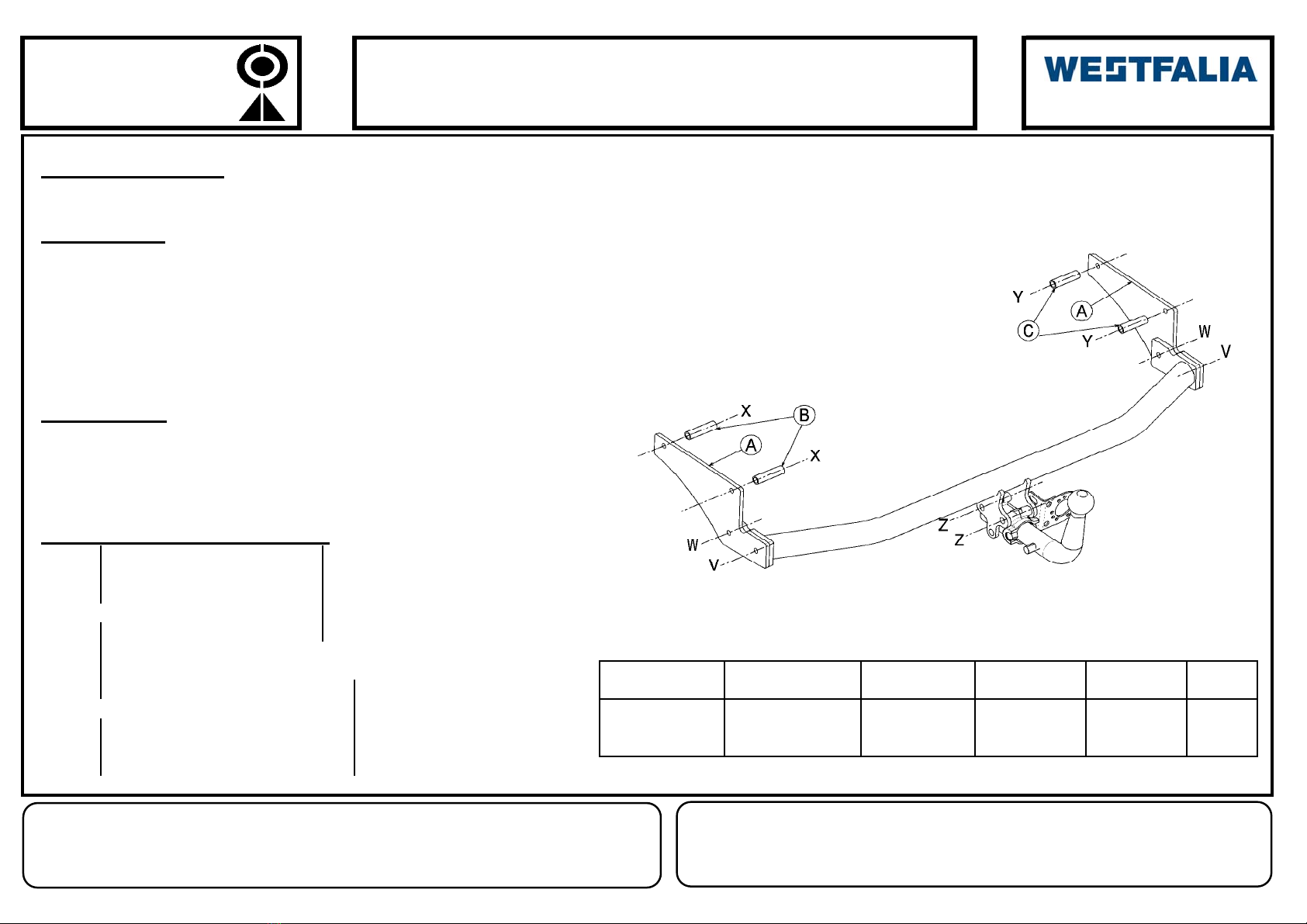

ASENNUS

* Määritä kiinnityspisteet X ja Y kummankin

pitkittäispalkin ulkopuolella.

* Laita kiinnitysvarret A sekä välikappale B vasemmall

ja C oikealle paikoilleen kiinnityskohtiin X ja Y

kiristämättä ruuvikappaleiden X ja Y avulla.

* Kiinnitä vetokoukun runko kohtiin V ja W,

käytä ruuveja V ja W.

VIIMEISTELY

* Asenna vetokoukun pää ruuvikappaleen Z avulla.

* Kiinnitä kokonaisuus alla esitetyillä momenteilla

seuraavassa järjestyksessä : X – Y – V – W – Z – U.

* Laita vararengas takaisin.

KIINNITYSKOKONAISUUS

2 ruuvia HM10x25 2 ruuvia HM10x90

2 välilevyä DEC10 2 mutteria HM10

2 litteää välilevyä 10/22 2 välilevyä DEC10

2 litteää välilevyä 10/27

2 ruuvia HM10x30 (C) 2 välikappaletta 12/17 Lg.59

2 välilevyä DEC10

2 litteää välilevyä 10/22 Tyyppi Tyyppihyväksyntä Suuri sallittu Vedettävissä oleva Suurin sallittu Arvo

2 mutteria HM10 2 ruuvia HM10x90 SI086 Numero kokonaiskuorma kokonaispaino pystysuora rasitus D

2 mutteria HM10 Vetokoukku

2 ruuvia HM12x90 2 välilevyä DEC10 RENAULT e24*94/20*00*0130 1 695 kg 900 kg 75 kg 5,77 kN

2 mutteria HM12 2 litteää välilevyä 10/27 MODUS II

2 välilevyä DEC12 (B) 2 välikappaletta 12/17 Lg.64 HUOM: Sähköpiirros on yleisjohtojen tai yksilöllisten johtojen mukana.

KIRISTYSMOMENTIT: HUOMIO: (käyttöominaisuuksiin tutustumiseksi on katsottava rekistreriotetta)

M16 AC8.8 19,5daNm M12 AC10.9 11,4daNm M8 AC8.8 2,3daNm Suositusten mukaan asennettuna tämä vetokoukku täyttää odotuksesi

M16 AC10.9 27,5daNm M10 AC8.8 4,7daNm M8 AC10.9 3,3daNm Emme ota vastuuta, jos laitetta muutetaan tai käytetään ohjeiden vastaisesti.

M12 AC8.8 8,1daNm M10 AC10.9 6,7daNm

SIAR

04 - 159 316284600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM04\NDM04159-B - FOLIO NDMIT

AVVERTENZE PER IL MONTAGGIO

PREPARAZIONE

* Deporre la ruota di scorta.

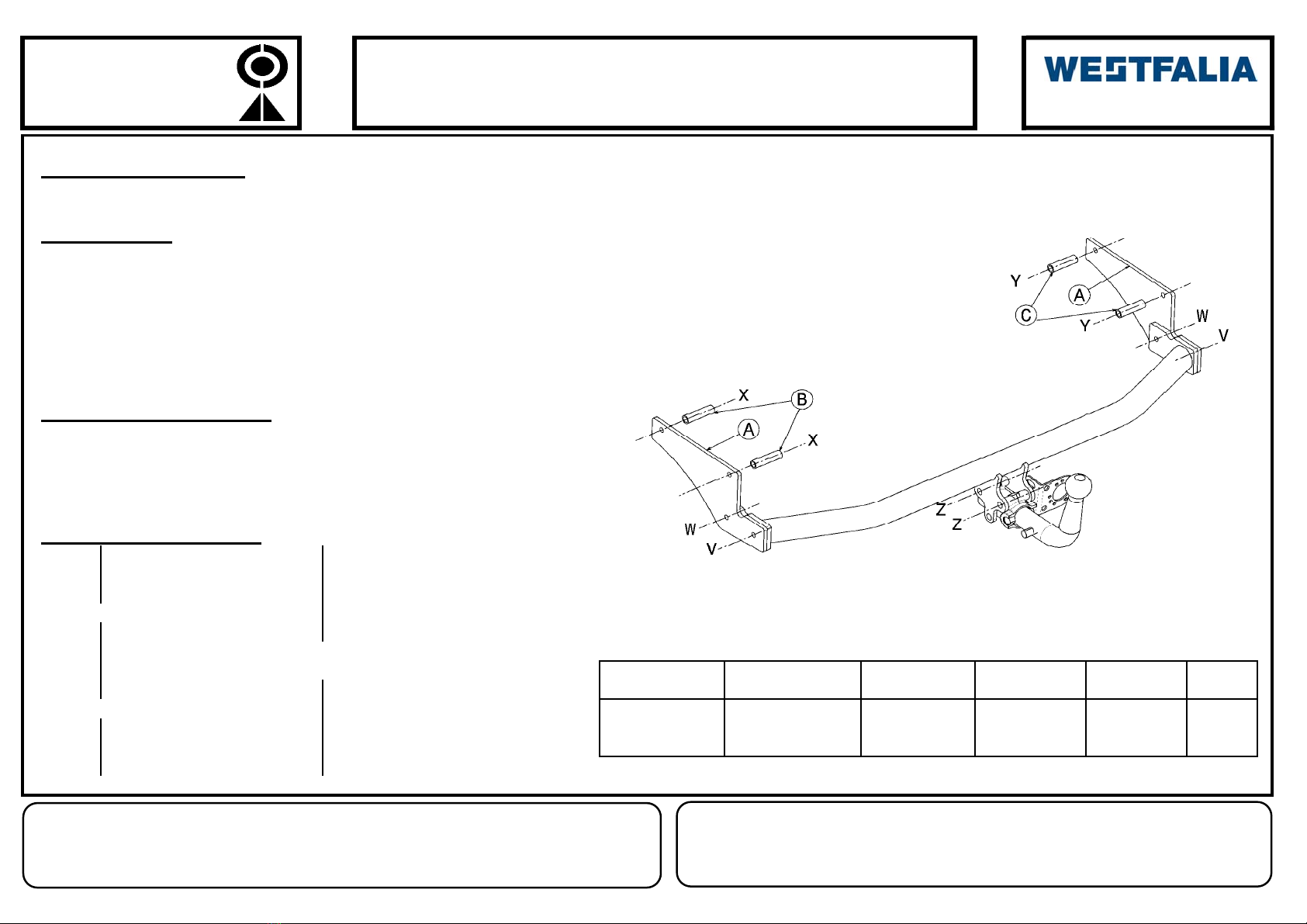

MONTAGGIO

* Localizzare all’esterno su entrambe i lati

dei longheroni i punti di fissaggio X e Y.

* Posizionare, senza stringere, i bracci di fissaggio A,

così come i distanziatori B a sinistra e C a destra per

mezzo di gruppi viteria X e Y nei punti di montaggio X e Y.

* Fissare il corpo del gancio di traino nei punti V e W

per mezzo dei gruppi viteria V e W.

RIFINITURA

* Montare la testa del gancio di traino per mezzo del gruppo viteria Z.

* Stringere il tutto alle coppie qui di seguito indicate

esattamente in quest’ordine : X – Y – V – W – Z – U.

* Rimontare la ruota di scorta.

BLOCCO VITERIA

2 viti HM10x25 2 viti HM10x90

2 rondelle DEC10 2 dadi HM10

2 rondelle piatte 10/22 2 rondelle DEC10

2 rondelle piatte 10/27

2 viti HM10x30 (C) 2 distanziatori 12/17 Lg.59

2 rondelle DEC10

2 rondelle piatte 10/22 Tipo Omologazione Peso totale mas- Peso totale Carico verti- Valore

2 dadi HM10 2 viti HM10x90 SI086 di Tipo n° simo autorizzato Rimorchiabile cale massimo D

2 dadi HM10 Gancio da traino per

2 viti HM12x90 2 rondelle DEC10 RENAULT e24*94/20*00*0130 1 695 kg 900 kg 75 kg 5,77 kN

2 dadi HM12 2 rondelle piatte 10/27 MODUS II

2 rondelle DEC12 (B) 2 distanziatori 12/17 Lg.64 NOTA : Schema elettrico all’interno dei nostri fasci universali o personalizzati.

COPPIE DI SERRAGGIO : ATTENZIONE : (per conoscere le caratteristiche d’uso consultare il libretto di circolazione)

M16 AC8.8 19,5daNm M12 AC10.9 11,4daNm M8 AC8.8 2,3daNm Installato seguendo le nostre raccomandazioni, questo gancio da traino vi lascerà

M16 AC10.9 27,5daNm M10 AC8.8 4,7daNm M8 AC10.9 3,3daNm completamente soddisfatti.

M12 AC8.8 8,1daNm M10 AC10.9 6,7daNm Respingiamo ogni responsabilità in caso di trasformazione o utilizzo illecito dello stesso.

SIAR

04 - 159 316284600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM04\NDM04159-B - FOLIO NDMNL

MONTAGEHANDLEIDING

VOORBEREIDING

* Neem het reservewiel af.

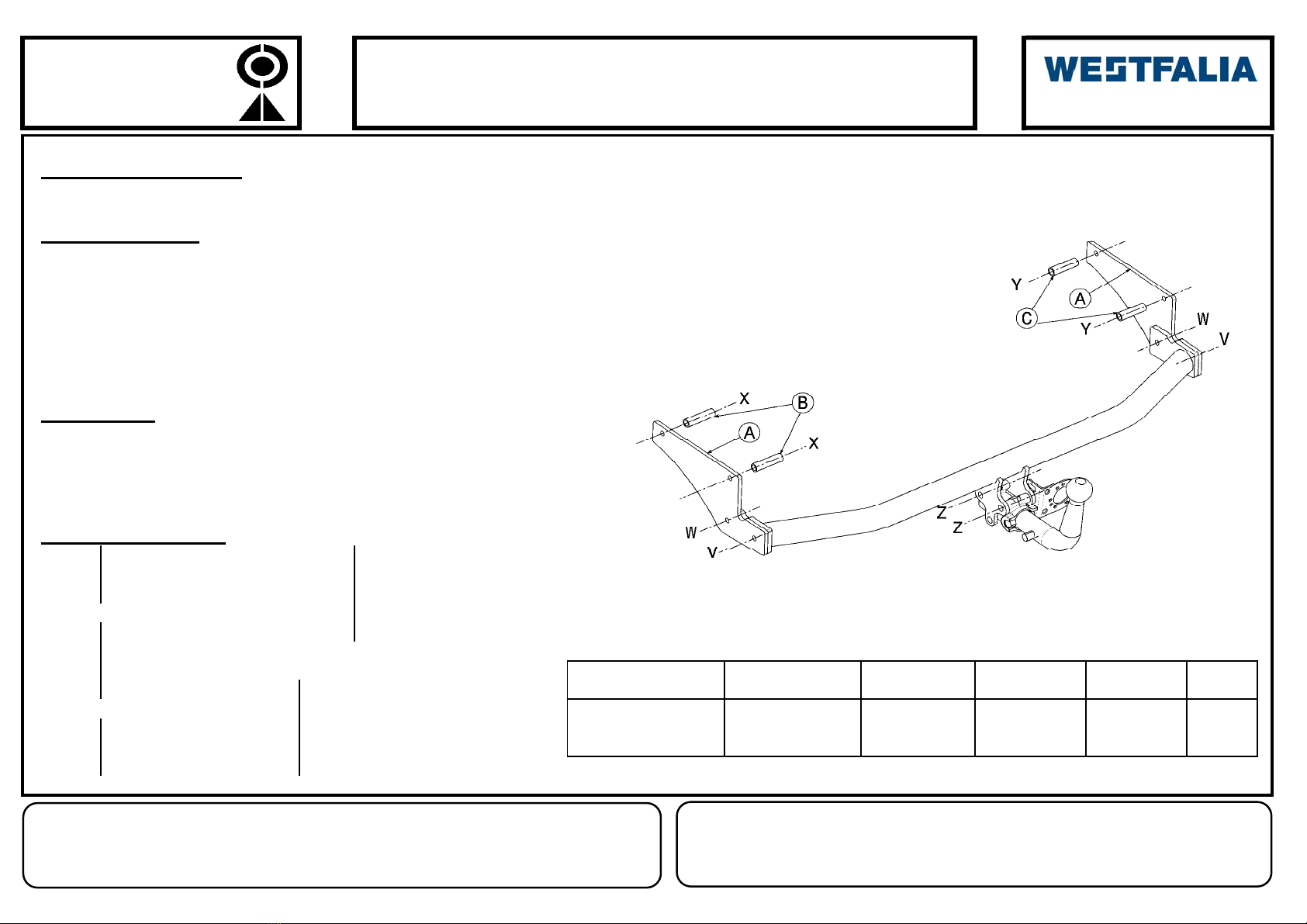

MONTAGE

* Zoek aan elke zijde van de langsliggers de fixatiepunten X en Y.

* Houd, zonder vast te maken, de fixatiearmen A,

en de verbindingsstukken B links en C rechts

met behulp van schroefblokken X en Y aan de

montagepunten X en Y.

* Maak de koppeling vast aan de punten V en W

met behulp van schroefwerken V en W.

AFWERKING

* Monteer het koppelingshoofd met behulp van het schroefblok V.

* Maak het geheel vast aan de hieronder vermelde koppels,

begin in de volgende volgorde : X – Y – V – W – Z – U.

* Plaats het reservewiel terug.

SCHROEFBLOK

2 schroeven HM10x25 2 schroeven HM10x90

2 ringen DEC10 2 moeren HM10

2 drukplaten 10/22 2 ringen DEC10

2 drukplaten 10/27

2 schroeven HM10x30 (C) 2 afstandsstukken 12/17 Lg.59

2 ringen DEC10

2 drukplaten 10/22 Type Goedkeuring Max. toegestaan Totaal Max. verticale Waarde

2 moeren HM10 2 schroeven HM10x90 SI086 Type n° totaalgewicht laadgewicht belasting D

2 moeren HM10 Koppeling voor

2 schroeven HM12x90 2 ringen DEC10 RENAULT e24*94/20*00*0130 1 695 kg 900 kg 75 kg 5,77 kN

2 moeren HM12 2 drukplaten 10/27 MODUS II

2 ringen DEC12 (B) 2 afstandsstukken 12/17 Lg.64 NOTA BENE: Bedradingsschema aan binnenkant van onze universele bundels of gepersonaliseerd.

AANDRAAIMOMENTEN: LET OP: (voor gebruikskenmerken het kentekenbewijs raadplegen)

M16 AC8.8 19,5daNm M12 AC10.9 11,4daNm M8 AC8.8 2,3daNm Indien u de koppeling volgens onze aanbevelingen heeft geïnstalleerd, zal het u tot

M16 AC10.9 27,5daNm M10 AC8.8 4,7daNm M8 AC10.9 3,3daNm volle tevredenheid stemmen. Wij stellen ons niet aansprakelijk in geval van wijziging of

M12 AC8.8 8,1daNm M10 AC10.9 6,7daNm onrechtmatig gebruik.

SIAR

04 - 159 316284600001

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Westfalia Autozubehör Handbücher

Westfalia

Westfalia 305 407 300 107 Bedienungsanleitung

Westfalia

Westfalia 307 231 300 147 Bedienungsanleitung

Westfalia

Westfalia 306 520 300 113 Bedienungsanleitung

Westfalia

Westfalia 321 452 300 107 Bedienungsanleitung

Westfalia

Westfalia 306 224 391 101 Bedienungsanleitung

Westfalia

Westfalia 59 67 42 Bedienungsanleitung

Westfalia

Westfalia DENGS-00778-17 Bedienungsanleitung

Westfalia

Westfalia SIARR 8845 Bedienungsanleitung

Westfalia

Westfalia Monoflex Nordic 38.4194 Bedienungsanleitung

Westfalia

Westfalia 321 505 300 107 Bedienungsanleitung

Westfalia

Westfalia 76 82 34 Bedienungsanleitung

Westfalia

Westfalia 49 11 59 Bedienungsanleitung

Westfalia

Westfalia 321 702 300 107 Bedienungsanleitung

Westfalia

Westfalia euro towbars 323 121 600 001 Bedienungsanleitung

Westfalia

Westfalia 327 008 Bedienungsanleitung

Westfalia

Westfalia 61 63 00 Bedienungsanleitung

Westfalia

Westfalia 96 09 31 Bedienungsanleitung

Westfalia

Westfalia SLX-09C3 Bedienungsanleitung

Westfalia

Westfalia 305 158 Bedienungsanleitung

Westfalia

Westfalia 73 63 22 Bedienungsanleitung

Westfalia

Westfalia 46 01 70 Bedienungsanleitung

Westfalia

Westfalia Sun Visor 2 in 1 Bedienungsanleitung

Westfalia

Westfalia Farm Jack 120 Bedienungsanleitung

Westfalia

Westfalia 300 076 300 107 Bedienungsanleitung

Beliebte Autozubehör Handbücher anderer Marken

James Baroud

James Baroud Odyssey Bedienungsanleitung

Motorola

Motorola i50sx Bedienungsanleitung

Yakima

Yakima 9MM STANDARD BIKE MOUNT Bedienungsanleitung

Feniex

Feniex T3 Bedienungsanleitung

Renault

Renault 77 11 423 180 Bedienungsanleitung

Kia

Kia E8300-4D000 Bedienungsanleitung

Brink

Brink 756843 Bedienungsanleitung

Whispbar

Whispbar K085W Bedienungsanleitung

v.link

v.link CI-VL2-PC-HSD Bedienungsanleitung

Viking

Viking Stack-Rack Kurzanleitung zur Einrichtung

Aries

Aries 203015 Bedienungsanleitung

Choetech

Choetech AT0005 Bedienungsanleitung

ZZ2

ZZ2 ZZAIR-PRO Bedienungsanleitung

Holman

Holman 4A80L Bedienungsanleitung

Thule

Thule 2075 Bedienungsanleitung

Motorola

Motorola T325 Bedienungsanleitung

TAUBENREUTHER

TAUBENREUTHER 16-3950 Installationsanleitung

DV8

DV8 FBJL-02 Bedienungsanleitung
