WimTec PROOF S6 HyPlus Bedienungsanleitung

PROOF S6 - HyPlus

Montage- und Bedienungsanleitung

Assembly and operating instructions

2 Duschearmatur WimTec PROOF S6 - HyPlus

PROOF S6 - HyPlus

Allgemeine Hinweise

Gratulation zum Kauf Ihrer Duscharmatur

WimTec PROOF S6.

Damit Sie jahrelang Freude mit dieser hoch-

wertigen Armatur haben, empfehlen wir Ihnen

folgende Punkte bei der Reinigung und Pﬂege

zu beachten:

milde, seifenhaltige Reinigungsmittel

verwenden

keine kratzenden, scheuernden oder

säurehaltigen Reinigungs- oder Desinfek-

tionsmittel verwenden

nur mit weichem Schwamm oder

Tuch behandeln

keine Reinigung mit Dampfstrahlgeräten

Diese Anleitung ist gültig für

folgende Produkte:

WimTec PROOF S6 - HyPlus 12 V Art. Nr.

Edelstahl 125 306

Chrom 125 290

WimTec PROOF S6 - HyPlus TD 12 V Art. Nr.

Edelstahl 125 566

Chrom 125 573

Lieferumfang:

Frontplatte mit integrierter Elektronik, Montage-

rahmen, Thermostatgriff mit Heißwassersperre

und sämtliches Befestigungsmaterial.

Wichtige Installationshinweise:

Die Montage und Installation darf nur durch

einen konzessionierten Fachbetrieb gemäß DIN

1988, ÖVE/ÖNORM E 8001 sowie VDE 0100 Teil

701 erfolgen. Bei der Planung und Errichtung

von Sanitäranlagen sind die entsprechenden

örtlichen, nationalen und internationalen Nor-

men und Vorschriften zu beachten! Netzteil

230 V / 12 V nicht in eventuellen Schutzberei-

chen anbringen.

Für die Busverkabelung wird die Kabeltype

YSLCY-OZ (Steuerleitung) empfohlen.

Wird die Armatur für z.B. Reinigungszwecke

stromlos geschalten, so wird empfohlen, eine

Wartezeit von 1 Minute einzuhalten um eine

unbeabsichtigte Auslösung zu verhindern.

Gemäß ÖNORM B 5019 ist für die thermische

Desinfektion an den Abgabestellen eine Min-

desttemperatur von 60 °C über mindestens

10 Minuten erforderlich. Es ist sicherzustellen,

dass alle Anlagenteile (z.B. Rohrwerkstoff) für

die bei der thermischen Desinfektion eingesetz-

ten Temperaturen tauglich sind.

Es gelten die „Allgemeinen

Installationsbedingungen“

unter www.wimtec.com.

Duschearmatur WimTec PROOF S6 - HyPlus 3

PROOF S6 - HyPlus

Inhalt

Seite

Allgemeine Hinweise ...............................................................2

Technische Daten .......................................................................4

Maße ..........................................................................................5

Legende .....................................................................................6

Frontplatte ........................................................................................6

Elektronikmodul ...............................................................................6

Funktionseinstellung ................................................................. 7

Einstellregler .............................................................................. 7

DIP-Schalter ............................................................................... 7

Rohbauset ..................................................................................8

Montage ....................................................................................9

Bus-System ..............................................................................12

Bedienung ...............................................................................13

Einschalten .....................................................................................13

Ausschalten ....................................................................................13

Reinigungsstopp .............................................................................14

Funktions-Beschreibung ..........................................................15

Verbrühschutz .......................................................................... 15

Abschalt-Automatik ................................................................. 16

Warmlauf ................................................................................. 17

Intelligente Freispül-Automatik .............................................. 18

Spülstoppzeit ........................................................................... 19

Nachlaufzeit ............................................................................. 19

Visualisierung der Mindestspüldauer ..................................... 20

Ersatzteile Rohbauset .............................................................. 21

Ersatzteile Duschearmatur ....................................................... 22

4 Duschearmatur WimTec PROOF S6 - HyPlus

PROOF S6 - HyPlus

Technische Daten

Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V=

Leistungsaufnahme: max. 3,5 W

HyPlus Produktausführung:

Spülstoppzeit: 1 min oder 10 min einstellbar

Freispül-Automatik: aktivierbar,

Spülintervall: nach 0,5 h bis 24 h,

Mindestspüldauer: 10 s bis 180 s im eingestellten Spülintervall,

max. Spülleistung bei Nichtbenutzung: 1.296 l/Tag

Magnetventil:

Ansprechbereich:

Nah-Ansprechbereich:

Warmlauf:

Abschalt-Automatik:

Reinigungsstopp:

Fließdruck:

Statischer Druck:

Thermostat:

Wassertemperatur:

Durchﬂussmenge:

Wasserzulauf:

Wasserablauf:

Geräuschklasse:

Kartusche 6 V

30 cm bis 70 cm einstellbar

ca. 3 cm

aktivierbar, für 30 s

aktivierbar

aktivierbar, für 5 min

0,05 bis 0,5 MPa (0,5 bis 5 bar)

max. 0,8 MPa (8 bar)

mit Heißwassersperre (38 °C)

max. 70 °C (max. 80 °C für max. 10 min)

max. 22 l/min bei 0,3 MPa (3 bar)

R 1/2“ IG

Duschearmatur WimTec PROOF S6 - HyPlus 5

PROOF S6 - HyPlus

Maße

Alle Maße in mm

Rohbauset S6:

min 95

max 120

Mauerwerk

Fliese

Putz

PWH

R 1/2“ IG

122

PWC

R 1/2“ IG

Abgang Kopfbrause

R 1/2“ IG

169

140

152

Dicht-

manschette

185

213

Spannungsversorgung: 2 x 0,5 - 1,5 mm2 max. 100 m Gesamt-Kabellänge.

Achtung: Netzteil nicht im Rohbauset oder eventuellen Schutzbereichen anbringen.

Leitung für WimTec Bus-System: 2 x 0,2 - 1,5 mm2 YSLCY-OZ, max. 100 m

Gesamt-Kabellänge.

12 V=

B L

6 Duschearmatur WimTec PROOF S6 - HyPlus

PROOF S6 - HyPlus

Legende

Frontplatte:

Infrarot-Sensor zum Ein-/Ausschalten der Kopfbrause

und zur Benutzererkennung (Ansprechbereich),

Kontroll-LED

Thermostatgriff zur Temperaturregelung mit Taste

zum Entriegeln der 38 °C Sicherheitssperre.

1 2 3 4 5 6

OFF

1 2 3 4 5 6

OFF

1 2 3 4 5 6

OFF

1 2 3 4 5 6

OFF

1 2 3 4 5 6

OFF

1 2 3 4 5 6

OFF

1 2 3 4 5 6

OFF

1 2 3 4 5 6

OFF

1 2 3 4 5 6

OFF

1 2 3 4 5 6

OFF

1 2 3 4 5 6

OFF

+ - + - + - + -

Einstellelemente am Elektronikmodul:

C Anschluss Magnetventil

D Anschluss Magnetventil

für thermische Desinfektion

(nur bei TD Ausführung)

E Status-LED

F Intervall-Regler

G Zeit-Regler

H Reichweiten-Regler

i Dip-Schalter zum Einstellen

der Funktionen

J Adress-Potentiometer

K Bus-Anschluss für schaltbare

Sonderfunktionen

L Anschluss 12 V

Spannungsversorgung

M Infrarot-Sensor mit

Kontroll-LED

CDE

FH i

Duschearmatur WimTec PROOF S6 - HyPlus 7

PROOF S6 - HyPlus

Funktionseinstellung

Einstellregler:

i. Dip-Schalter:

DIP-Schalter Funktion Beschreibung

1Verbrühschutz (nur bei TD Ausführung) 1) Seite 15

2Abschalt-Automatik Seite 16

3Warmlauf 1) Seite 17

4Intelligente Freispül-Automatik Seite 18

5Spülstoppzeit (ON = 10 min / OFF 1) = 1 min) Seite 19

6Nachlaufzeit (ON = 5 s / OFF 1) = 2 s) Seite 19

1) Funktion bereits werksseitig voreingestellt.

cm 70

Intervall-Regler

für die Freispül-Automatik,

12 h voreingestellt

(0,5 h bis 24 h einstellbar).

Mindestspüldauer-Regler

für die Dauer der Freispül-

Automatik (30 s voreinge-

stellt, 10 s bis 180 s

einstellbar).

Reichweiten-Regler

für den Ansprechbereich,

70 cm voreingestellt

(30 cm bis 70 cm einstellbar).

0,5

h24

s180

120

8 Duschearmatur WimTec PROOF S6 - HyPlus

PROOF S6 - HyPlus

Rohbauset

1 Magnetventil für Kopfbrause

2 Magnetventil für

thermische Desinfektion

(nur bei TD Ausführung)

3 Thermostat mit Adapter

4 Absperrventil

bei Auslieferung geschlossen

5 Schmutzsieb und

Rückﬂussverhinderer

HW KW

12 V=

Duschearmatur WimTec PROOF S6 - HyPlus 9

PROOF S6 - HyPlus

Montage

123

5 6

1. Rohbauschutz abnehmen.

2. Vorstehenden Teil des Rohbaukastens ﬂiesenbündig

abschneiden.

3. Ggf. zwischen Wand und Rohbauset mit Silikon abdichten.

4. Wasserzuleitung absperren.

5. Beide Vorabsperrungen mit einem Schraubendreher öffnen.

6. Markierungen an Mischerwelle und Thermostatkartusche

kontrollieren und ggf. richtig ausrichten.

ACHTUNG!

Folgende Schritte unbe-

dingt in beschriebener

Reihenfolge ausführen!

10 Duschearmatur WimTec PROOF S6 - HyPlus

PROOF S6 - HyPlus

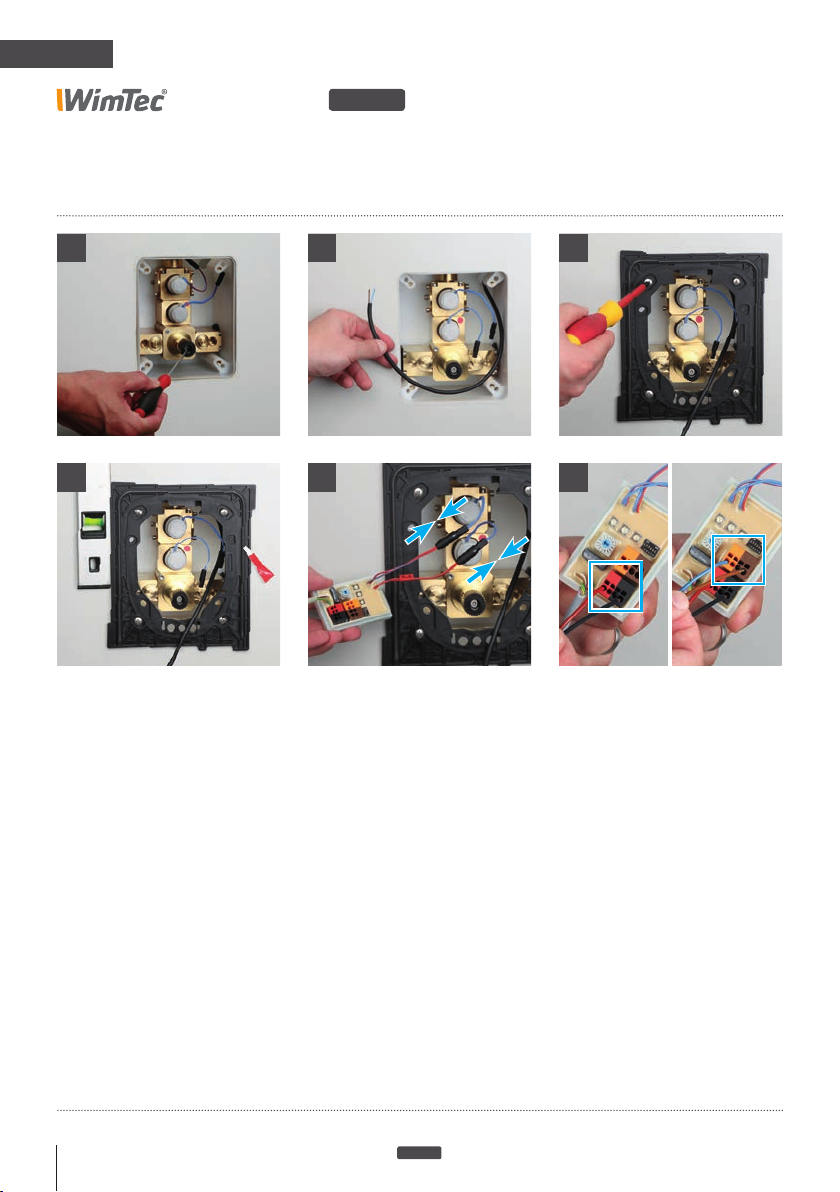

Montage

7. Adapter für Thermostat mit Inbus 2,5 montieren (Pfeil nach oben ausrichten).

8. Strom-Anschlusskabel (2 x 0,5 mm2) und Steuerleitung für thermische

Desinfektion (2 x 0,5 mm2 YSLCY-OZ) in den UP-Kasten einziehen und am

Netzteil (Art.Nr. 117 899, 113 792) anschließen.

Achtung: Netzteil darf nicht im Rohbauset verbaut werden!

9. Montagerahmen mit 4 beiliegenden Schrauben befestigen (M5 x 40 mm).

Dabei auf die Kabelverbindungen achten und die Kabel nicht quetschen.

10. Montagerahmen exakt ausrichten und Schrauben festziehen. Beim Festziehen der

Schrauben darauf achten, dass sich der Montagerahmen nicht verformt.Beigelegtes

Spezialfett an der Dichtung vorne auftragen.

11. Magnetventile an der Elektronik anstecken (Rote Markierung = Thermische Desinfektion).

12. Elektro-Anschluss am Elektronikmodul herstellen (+/- Polung beachten). Anschließend

Spannungsversorgung einschalten (Sicherheitsschließimpuls der Magnetventile erfolgt).

Ggf. Bussteuerleitung am Elektronikmodul anschließen (siehe Seite 12).

10 12
