WimTec PROOF S6 Bedienungsanleitung

PROOF S6

Montage- und Bedienungsanleitung

Assembly and operating instructions

2 Duschearmatur WimTec PROOF S6

PROOF S6

Gratulation zum Kauf Ihrer Duschearmatur.

Damit Sie jahrelang Freude mit dieser hochwertigen Armatur

haben, empfehlen wir Ihnen, folgende Punkte bei der Reinigung

und Pﬂege zu beachten:

milde, seifenhaltige Reinigungsmittel verwenden

keine kratzenden, scheuernden oder säurehaltigen

Reinigungs- oder Desinfektionsmittel verwenden

nur mit weichem Schwamm oder Tuch behandeln

keine Reinigung mit Dampfstrahlgeräten

Diese Anleitung ist gültig für folgende Produkte:

WimTec PROOF S6 Duschearmatur:

Edelstahl Art.Nr. 118 940

Chrom Art.Nr. 118 957

WimTec PROOF S6 Duschearmatur mit thermische Desinfektion:

Edelstahl Art.Nr. 118 964

Chrom Art.Nr. 118 971

Lieferumfang:

Frontplatte, Montagerahmen mit integrierter Elektronik,

Thermostatgriff mit Heißwassersperre und sämtliches

Befestigungsmaterial.

Wichtige Installationshinweise:

UP-Dose für optionales Netzteil außerhalb des Schutzbereichs vor-

sehen. Die Montage und Installation darf nur durch einen konzessi-

onierten Fachbetrieb gemäß DIN 1988, ÖVE/ÖNORM E8001 sowie

VDE 0100 Teil 701 erfolgen. Bei der Planung und Errichtung von

Sanitäranlagen sind die entsprechenden örtlichen, nationalen und

internationalen Normen und Vorschriften zu beachten!

Gemäß ÖNORM B 5019 ist für die thermische Desinfektion an den

Abgabestellen eine Mindesttemperatur von 60 °C über mindestens

10 Minuten erforderlich. Es ist sicherzustellen, dass alle Anlagenteile

(z.B. Rohrwerkstoff) für die bei der thermischen Desinfektion ein-

gesetzten Temperaturen tauglich sind.

Allgemeine Hinweise

Es gelten die „Allgemeinen

Installationsbedingungen“

gemäß www.wimtec.com.

Duschearmatur WimTec PROOF S6 3

PROOF S6

Technische Daten

185

213

Betriebsspannung: über WimTec Netzteil 230 V 50 Hz / 12 V=

Art.Nr. 117 899 - für eine Steuerung

Art.Nr. 113 792 - für bis zu 5 Steuerungen

Leistungsaufnahme: max. 3,5 W

Magnetventil: Kartusche 6 V

Ansprechbereich: von 30 cm bis 70 cm (70 cm Werkseinstellung)

Nah-Ansprechbereich: 4 cm bis 5 cm

Stagnationsfreispülung: aktivierbar, nach 3 h bis 48 h Nichtbenutzung für 10 s

Spülstoppzeit: von 10 s bis 10 min (im Manuell-Programm von 10 s bis 60 s)

Reinigungsstopp: für 10 min

Fließdruck: 0,05 bis 0,6 MPa (0,5 bis 6 bar)

Statischer Druck: max. 0,8 MPa (8 bar)

Wassertemperatur: max. 70 °C (max. 80 °C für max. 10 min)

Durchﬂussmenge: max. 22 l/min bei 0,3 MPa (3 bar)

Wasserzulauf: R 1/2“ IG

Wasserablauf: R 1/2“ IG

Frontplatte: Edelstahl / Messing verchromt

Thermostatgriff: Messing verchromt

Abmessungen:

Alle Maße in mm

Fliese

Putz

Mauerwerk

min 95

max 120

R 1/2“ IG

122

R 1/2“ IG

Abgang Kopfbrause

R 1/2“ IG

169

140

152

Elektro

Installations-

rohr für 12 V=

R 1/2“ IG

122

Abgang Kopfbrause

R 1/2“ IG

169

140

152

Elektro

Installations-

rohr für 12 V=

Variante mit thermischer Desinfektion:

4 Duschearmatur WimTec PROOF S6

PROOF S6

Bedienelemente & Funktionen

Bedienelemente:

Generell gilt für alle Regler:

Gegen den Uhrzeiger-

sinn zum Reduzieren.

Im Uhrzeigersinn zum

Erhöhen.

Einstellelemente am E-Modul:

1 2 3 4 5 6

OFF

1 2 3 4 5 6

OFF

A ON/OFF-Taste zum Ein-/

Ausschalten der Kopfbrause.

B Thermostatgriff zur Tempera

turregelung mit Taste zum

Entriegeln der 38 °C Sicherheits-

sperre.

C Infrarot-Sensor für die Benut-

zererkennung (Ansprechbereich).

D Reichweiten-Regler

E Zeit-Regler

F Intervall-Regler

G Dip-Schalter zum Einstellen

der Funktionen

H Anschluss Bypass-Magnet-

ventil f. therm. Desinfektion

I Anschluss MV Kopfbrause

J Anschluss Erdung

K Anschlussklemme für 12 V

Spannungsversorgung

L Anschluss Ansteuerung

für thermische Desinfektion

M Anschluss ON/OFF Taste

N Anschluss Infrarot-Sensor

H H

I I

J KK J

D E F GL

Duschearmatur WimTec PROOF S6 5

PROOF S6

Einstellung der Programme & Funktionen

Programm-Aktivierung - Dip-Schalter 1 und 2:

Programm Dip 1 Dip 2 Beschreibung

Halb-Automatik 1) OFF ON Seite 11

Voll-Automatik ON ON Seite 12

Manuell OFF OFF Seite 13

Einstellregler:

Reichweiten-Regler

für die Benutzererkennung

Ansprechbereich 70 cm

voreingestellt

(30 cm - 70 cm einstellbar).

Begrenzt die Reichweite

des Infrarot-Sensors von

30 cm - 70 cm. Automatische

Reichweiten-Adjustierung

innerhalb der eingestellten

Maximal-Reichweite.

Zeit-Regler

für den Sicherheitsspülstopp

10 min voreingestellt

(10 s bis 10 min einstellbar).

Selbstschluss-Programm:

10 s bis 60 s einstellbar.

Nach Ablauf der eingestellten

Maximallaufzeit schaltet die

Duschearmatur automatisch

ab. Um bei einer unbeab-

sichtigten Daueraktivierung

Wasser zu sparen.

Intervall-Regler

für die Stagnationsfreispülung

(3 h - 48 h einstellbar).

Wird die Duschearmatur für

die voreingestellte Zeit nicht

benutzt, löst die Armatur

selbstständig eine Spülung für

10 s aus, um die Rohrleitun-

gen von Stagnationswasser

freizuspülen.

Dip-Schalter:

1) Programm oder Funktionen bereits werksseitig voreingestellt.

2) Nur bei Variante mit thermischer Desinfektion.

Funktions-Aktivierung - Dip-Schalter 3 - 6:

Dip-Schalter Funktion Werkseinstellung Beschreibung

3Nachlaufzeit OFF

4Warmlauffunktion ON Seite 14

5Verbrühschutz 2) ON Seite 15

6Stagnationsfreispülung OFF Seite 16

6 Duschearmatur WimTec PROOF S6

PROOF S6

Rohbauset

1 Magnetventil für Kopfbrause

2 Magnetventil für TD

(nur bei Art.Nr. 118 896)

3 Thermostat mit Adapter

4 Absperrventil

bei Auslieferung geschlossen

5 Schmutzsieb und

Rückﬂ ussverhinderer

WW KW

12 V=

Netzteil nicht in

Rohbauset oder Schutz-

bereichen anbringen.

Verdrahtungsschema:

WimTec OCEAN S7

12V~ 12V~ 12V~ 12V~

Armatur 1 Armatur 2Armatur 3Armatur n

Elektro-Verteilerdose

SanTec Verbindungskabel 3 m

von Armatur zu E-Dose

(im Lieferumfang beim

Rohbauset enthalten)

34521

+–

34521

+–

34521

+–

34521

+–

34521

+–

34521

+– 34521

+–

34521

+– 34521

+–

+– +– +– +–

34521 34521 34521 34521

12 V= 12 V= 12 V= 12 V=

Armatur 1 Armatur 2 Armatur 3 Armatur 4

Schlüsselschalter (ohne Zylinder) Art.Nr. 110 418 Steuerleitung für thermische Desinfektion

2 x 0,5 mm2 max. 100 m Gesamt-Kabellänge

Netzteil nicht in Rohbauset

oder Schutzbereichen anbringen.

Spannungsversorgung:

2 x 0,5 mm2 max. 100 m Gesamt-Kabellänge

Netzteil 1-fach Art.Nr. 117 899

Netzteil 5-fach Art.Nr. 113 792

Duschearmatur WimTec PROOF S6 7

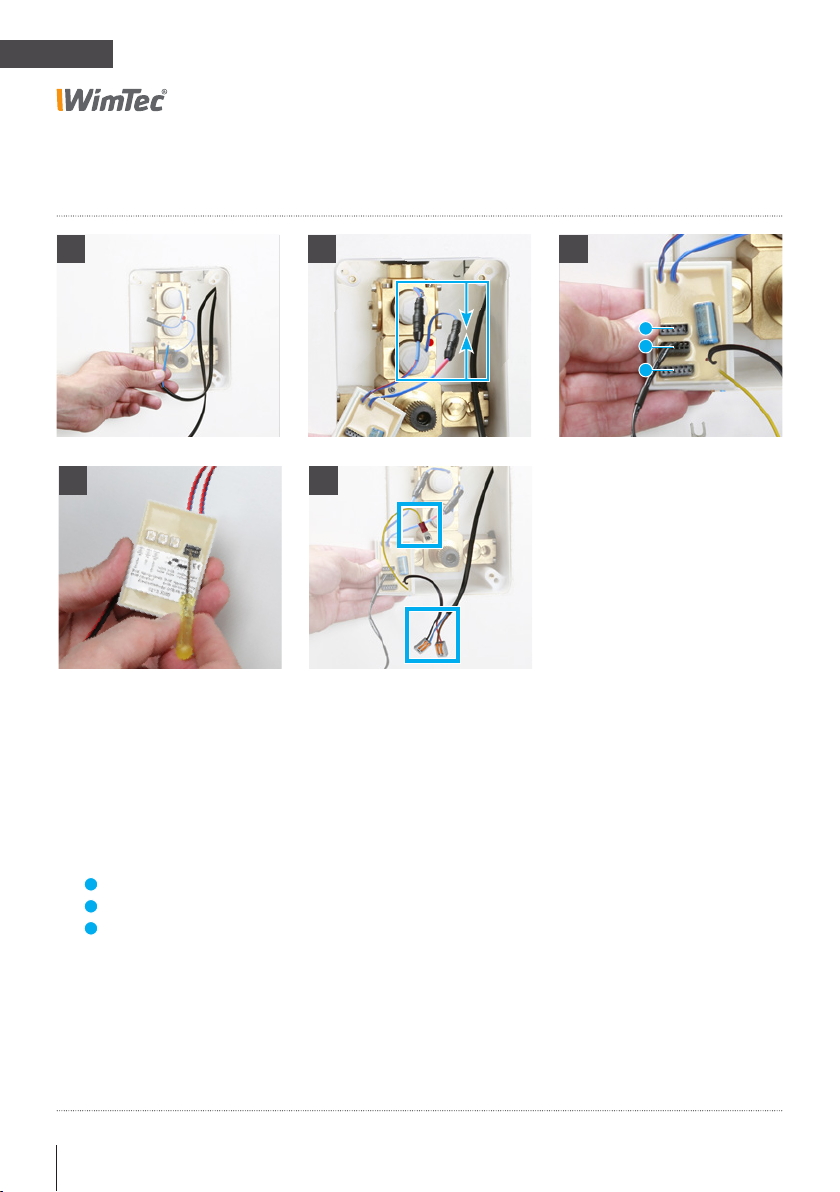

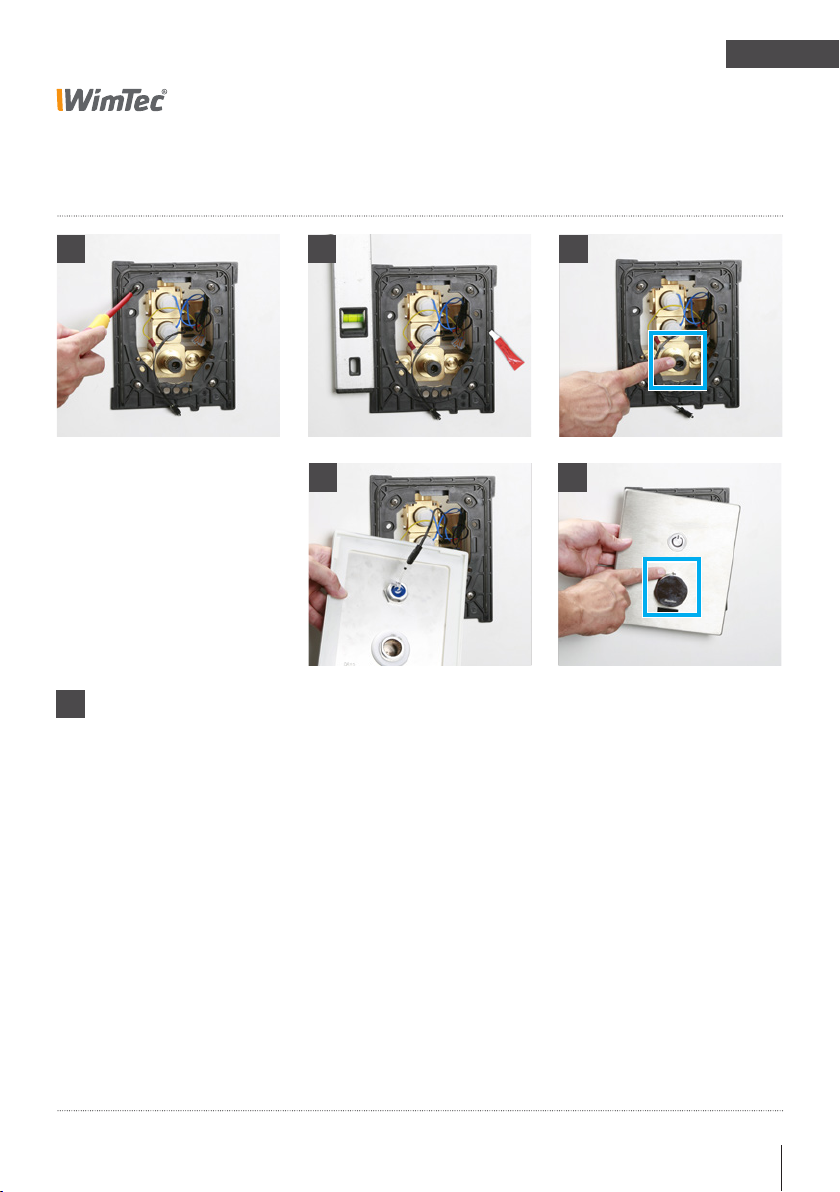

PROOF S6

Montage

123

5 6

1. Schrauben entfernen und Rohbauschutz abnehmen.

2. Vorstehenden Teil des Rohbaukastens ﬂiesenbündig

abschneiden.

3. Ggf. zwischen Wand und Rohbauset mit Silikon abdichten.

4. Wasserzuleitung absperren.

5. Beide Vorabsperrungen mit einem Schraubendreher öffnen.

6. Adapter für Thermostat mit Inbus 2,5 montieren.

ACHTUNG!

Folgende Schritte unbe-

dingt in beschriebener

Reihenfolge ausführen!

Fotos beziehen sich auf

Variante mit thermischer

Desinfektion.

8 Duschearmatur WimTec PROOF S6

PROOF S6

Montage

7. Anschlusskabel (2 x 0,5 mm2) in den UP-Kasten einziehen und am Netzteil

(Art.Nr. 117 899 bzw. 113 792) anschließen und bei PROOF S6 TD Steuerleitung

(2 x 0,5 mm2) für thermische Desinfektion einziehen.

Achtung: Netzteil darf nicht im Rohbauset verbaut werden!

8. Magnetventile an der Elektronik anstecken.

Rote Markierung = Thermische Desinfektion

9. Steckverbindungen am Elektronikmodul herstellen:

A thermische Desinfektion: Steuerleitung anschließen

B ON/OFF Taster: siehe Schritt 16

C Infrarotsensor des Montagerahmens anschließen

10. Gewünschte Funktions-Einstellungen am Elektronikmodul vornehmen und

Elektronik in das Rohbauset geben (siehe 5).

11. Elektro-Anschluss am Elektronikmodul herstellen (+/- Polung beachten!) und

Erdungsdraht (gelb) an der Wasserstrecke befestigen. 12 V Stromversorgung

anstecken und Spannungsversorgungeinschalten (Sicherheitsschließimpuls der

Magnetventile erfolgt).

Duschearmatur WimTec PROOF S6 9

PROOF S6

Montage

1615

12. Montagerahmen mit 4 beiliegenden Schrauben befestigen

(M5 x 40 mm). Dabei auf die Kabelverbindungen achten

und die Kabel nicht quetschen.

13. Montagerahmen exakt ausrichten und Schrauben festzie-

hen. Beim Festziehen der Schrauben darauf achten, dass

sich der Montagerahmen nicht verformt.

Beigelegtes Spezialfett an der Dichtung vorne auftragen.

14. Thermostatposition kontrollieren (Thermostatwelle auf

linken Anschlag drehen, dann nach rechts bis Pfeil nach

oben zeigt).

15. Elektronikmodul an den ON/OFF Taster anschließen.

16. Position des Thermostatknopfes kontrollieren - Absperr-

knopf zeigt senkrecht nach oben.

ACHTUNG!

Folgende Schritte unbe-

dingt in beschriebener

Reihenfolge ausführen!

141312

10 Duschearmatur WimTec PROOF S6

PROOF S6

17 18

Inbetriebnahme

17. Frontplatte schräg aufsetzen und mit Druck in die waag-

rechte Position nach links drehen.

18. Frontplatte mit Sicherungsschraube rechts unten sichern.

19. Wasserleitung öffnen.

20. Funktionstest durchführen.

Beim Funktionstest ist darauf zu achten, dass sich der

Benutzer im Ansprechbereich beﬁndet. Dabei beginnt das

Leuchtsymbol langsam zu pulsieren. Sollten es die räum-

lichen Gegebenheiten nicht ermöglichen, dass sich jemand

im Ansprechbereich beﬁndet, so ist ein Objekt (z.B. Hand)

während des gesamten Funktionstests permanent

ca. 10 bis 15 cm vor dem Infrarot-Raumüberwachungs-

sensor (unmittelbar unterhalb der Temperatureinstellung)

zu halten. Andernfalls kann es dazu führen, dass sich die

Dusche nicht aktivieren lässt oder sofort wieder abschaltet.

ACHTUNG!

Bei engen räumlichen

Verhältnissen, wie z.B. in

Duschkabinen, kann eine

Justierung der Reichweite

(s. S. 5) erforderlich sein.

Andere Handbücher für PROOF S6

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere WimTec Sanitärprodukte Handbücher

WimTec

WimTec Santec Ocean S7 Bedienungsanleitung

WimTec

WimTec FIX Series Bedienungsanleitung

WimTec

WimTec OCEAN B7 Bedienungsanleitung

WimTec

WimTec OCEAN S7 Bedienungsanleitung

WimTec

WimTec SanTec FIX Bedienungsanleitung

WimTec

WimTec SanTec Outdoor Bedienungsanleitung

WimTec

WimTec SanTec OCEAN W7 Bedienungsanleitung

WimTec

WimTec LOFT HDK Bedienungsanleitung

WimTec

WimTec SanTec PROOF U8 Series Bedienungsanleitung

WimTec

WimTec OCEAN U4 Series Bedienungsanleitung

WimTec

WimTec ONE WT Bedienungsanleitung

WimTec

WimTec SanTec PUREA Bedienungsanleitung

WimTec

WimTec SanTec PROOF S6 Bedienungsanleitung

WimTec

WimTec SanTec SKY Bedienungsanleitung

WimTec

WimTec FIX Series Bedienungsanleitung

WimTec

WimTec OCEAN B7 Bedienungsanleitung

WimTec

WimTec SMART HyPlus Bedienungsanleitung

WimTec

WimTec SanTec FIX Bedienungsanleitung

WimTec

WimTec OCEAN W7 Bedienungsanleitung

WimTec

WimTec OCEAN W7 Bedienungsanleitung

WimTec

WimTec VIVA Bedienungsanleitung

WimTec

WimTec SKY Series Bedienungsanleitung

WimTec

WimTec LOFT Bedienungsanleitung

WimTec

WimTec PROOF S6 HyPlus Bedienungsanleitung

Beliebte Sanitärprodukte Handbücher anderer Marken

Weka

Weka 506.2020.00E Betriebsanleitung

Kohler

Kohler K-6228 Montageanleitung

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Bedienungsanleitung

American Standard

American Standard DetectLink 6072121 Bedienungsanleitung

Uponor

Uponor Contec TS Bedienungsanleitung

Pfister

Pfister Selia 49-SL Bedienungsanleitung

Fortis

Fortis VITRINA 6068700 Bedienungsanleitung

Fortis

Fortis MILANO 78211JS Bedienungsanleitung

Kohler

Kohler K-12183 Montageanleitung

Maxxus

Maxxus MX-M206-01 Bedienungsanleitung

Moen

Moen 5922 Series Bedienungsanleitung

Viega

Viega Prevista Pure 8512 Bedienungsanleitung

Kohler

Kohler Centerset K-15240 Montageanleitung

Viega

Viega Prevista Dry 8522.33 Bedienungsanleitung

Sanela

Sanela Lema SLP 59RB Bedienungsanleitung

Elkay

Elkay EDF15AC Installationshandbuch

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Handbuch

baliv

baliv WT-140 Bedienungsanleitung
