WIVAMAC DB1021N1 Leitfaden
1/4 DB1021N1 Mounting Instructions.docx
Industriepark, 11 ӏ B-8730 Beernem ӏ Belgium ӏ T + 32 (0)50 78 17 94 ӏ F +32 (0)50 78 19 64 ӏ www.wivamac.com ӏ in[email protected]
Montage/Mounting
DB1021N1"
Buitendraaiinrichting - Support de tournage frontal
Bowl turning attachment - Aussendrehvorrichtung
= 1 x spacer
= 10 x washer M10
= 4 x M10 x 16mm
= 2 x M10 x 25mm
= 2 x M10 x 70mm
= 1 x M16 x 45mm + washer M16
= 2 x nut M10
= 2 x M10 x 50mm 32)
1)
+2 x
M10 x 25mm
2)
3)
4)
5)
100%
6)
7)
8)
90°
50mm+

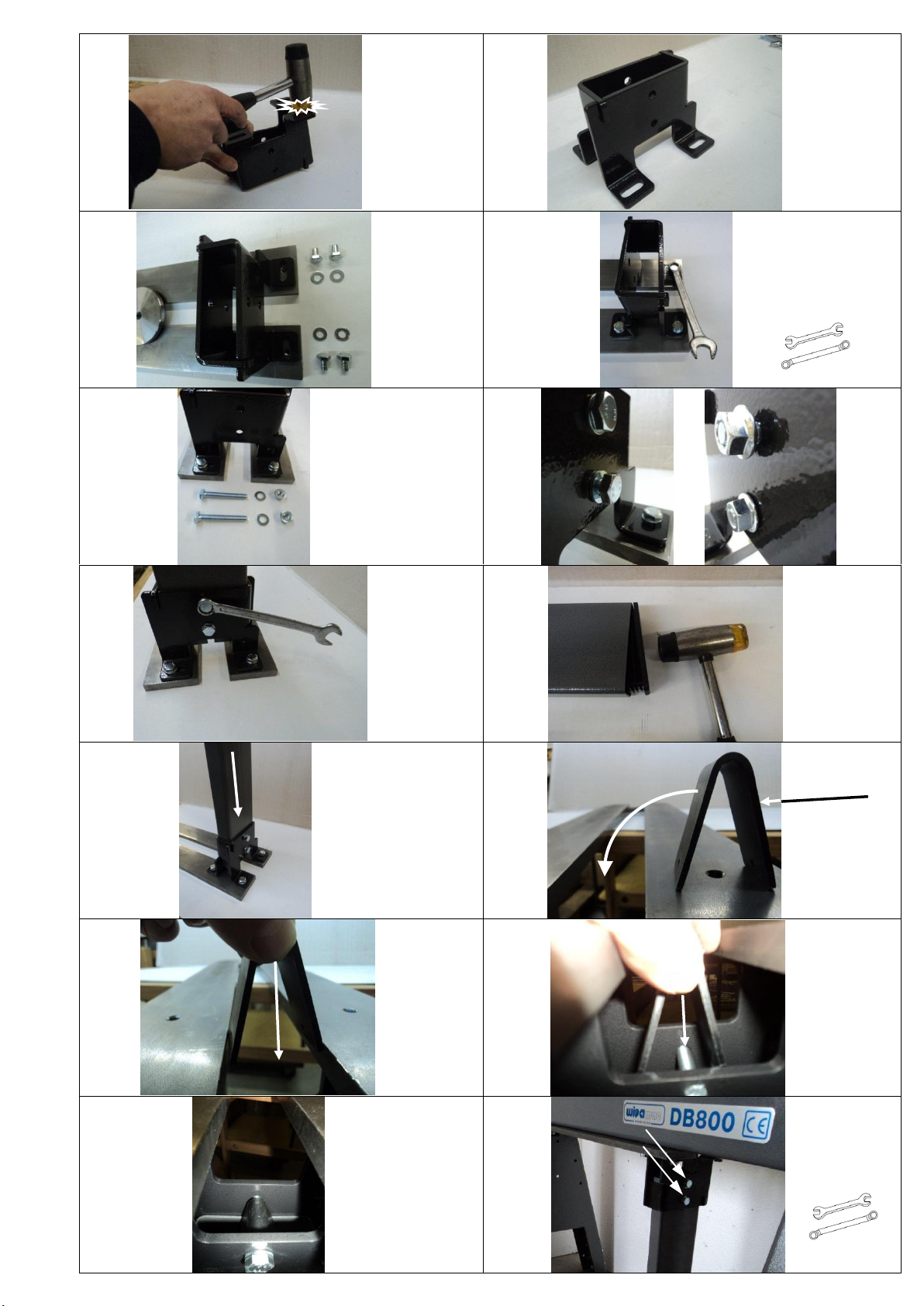

2/4 DB1021N1 Mounting Instructions.docx
9)
10)
11)
+4 x
M10 x 16mm
12)
100%
13)
++2 x
M10 x 70mm
14)
15)
50%
16)
17)
18)
19)
20)
21)
22)
100%
3/4 DB1021N1 Mounting Instructions.docx
23)
M16 x 1.5mm
24)
25)
26)
80%
27)
28
28)
29)
100%
30)
Test ?
OK31)
NOK28)
31)
OK !
100%
32)
33)
33)
2 X
34)
1mm
4/4 DB1021N1 Mounting Instructions.docx
= Losdraaien, desserrer, unscrew, abschrauben
= Vastdraaien, serrer, tightnen, anziehen
= met de hand, à la main, by hand, mit Hand
= geen sleutels gebruiken, ne pas utiliser des outils, do not use tools, ohne Werkzeuge
= gebruik sleutels, utiliser des outils, use tools, Werkzeuge verwenden
Het WIVAMAC® Team wenst u veel succes. Mocht u toch problemen hebben dan staan we
teruwer beschikking om u verder te helpen.
l’Equipe WIVAMAC® vous souhaite beaucoup de succès. En cas de problèmes nous sommes à
votre disposition pour vous aider.
The WIVAMAC® Team wishes you good luck. In case you would encounter problems anyway, we
are available to help you further.
Das Willy Vanhoutte Team wünscht Ihnen viel Erfolg. Sollten Sie noch weitere Probleme haben,
wir stehen Ihnen gerne zur Verfügung.
WIVAMAC®
