Wohler FA 410 Bedienungsanleitung

Bedienungsanleitung

Flügelradanemometer

Operating manual

Van Air Flow Meter

Mode d'emploi

Anémomètre à hélice

Bedieningshandleiding

Vleugelradanemometer

Istruzione d'uso

Anemometro ad Elica

Manual de instrucciones

Medidor de CO2en Ambiente

en combinación con Molinete

Wöhler FA 410

Wöhler FA 430

Best.-Nr.23119–2017-11-21

Inhalt

Inhalt 1Allgemeines...........................................4

1.1 Informationen zur Bedienungsanleitung........ 4

1.2 Hinweise in der Bedienungsanleitung ........... 4

1.3 Bestimmungsgemäße Verwendung .............. 4

1.4 Lieferumfang in der Grundausstattung.......... 5

1.5 Transport....................................................... 5

1.6 Entsorgung.................................................... 5

1.7 Anschrift........................................................ 5

2Gerätespezifikationen ..........................6

3Technische Daten .................................6

4Aufbau und Funktion............................9

4.1 Geräteteile..................................................... 9

4.2 Tastenfeld ................................................... 10

4.3 Display ........................................................ 11

5Bedienung ...........................................12

5.1 Ein/Ausschalten. ......................................... 12

5.2 Auswahl des Messkanals............................ 13

5.3 Messen des Volumenstroms....................... 14

5.3.1 Messen mit Messtrichter ............................. 14

5.3.2 Messen ohne Messrichter.......................... 15

5.4 Bestimmung der Luftqualität

(nur Wöhler FA 430).................................... 16

5.4.1 Messen der relativen Feuchte..................... 16

5.4.2 Messen des CO2Wertes............................. 16

5.5 Anhalten der Daten ..................................... 16

5.6 Ausdruck der Daten auf dem Thermodrucker .

.................................................................... 17

5.7 Anzeige der kleinsten und der größten

gemessenen Werte..................................... 18

5.8 Anzeige des Mittelwertes ............................ 19

5.8.1 Zeitlicher Mittelwert ..................................... 19

Inhalt

5.8.2 Punktueller Mittelwert ..................................20

6Einstellungen......................................21

6.1 P1.0: Auswahl der Maßeinheit.....................22

6.2 P2.0: Eingabe der Fläche des Luftauslasses...

....................................................................22

6.3 P3.0: RH offset (nur Wöhler FA 430)...........23

6.4 P4.0: Eingabe des Absolutdrucks

(nur Wöhler FA 430) ....................................23

7Kalibrieren (nur Wöhler FA 430)........24

7.1 Kalibrierung der relativen Feuchte...............24

7.2 CO2-Kalibrierung..........................................24

8Batteriewechsel ..................................25

9Störungen............................................26

10 Fehlercodes.........................................26

10.1 Lufttemperatur .............................................26

10.2 Relative Feuchte..........................................26

10.3 Taupunkt und Feuchtkugeltemperatur.........27

10.4 Strömungsgeschwindigkeit..........................27

10.5 Volumenstrom..............................................27

10.6 CO2..............................................................27

11 Garantie und Service..........................28

11.1 Garantie.......................................................28

11.2 Service.........................................................28

12 Konformitätserklärung.......................29

13 Zubehör ...............................................30

14 Kurzanleitung......................................31

Allgemeines

1Allgemeines

1.1 Informationen zur Be-

dienungsanleitung

Diese Bedienungsanleitung ermöglicht Ihnen die

sichere Bedienung des Wöhler FA 410 und Wöh-

ler FA 430 Flügelradanemometer. Bewahren Sie

diese Bedienungsanleitung dauerhaft auf.

Das Flügelradanemometer darf grundsätzlich nur

von fachkundigem Personal für den bestim-

mungsgemäßen Gebrauch eingesetzt werden.

Für Schäden, die aufgrund der Nichtbeachtung

dieser Bedienungsanleitung entstehen, überneh-

men wir keine Haftung.

1.2 Hinweise in der Bedie-

nungsanleitung

WARNUNG!

Kennzeichnet Hinweise, bei deren Nichtbeach-

tung die Gefahr der Verletzung oder des Todes

besteht.

ACHTUNG!

Kennzeichnet Hinweise auf Gefahren, die Be-

schädigungen des Geräts zur Folge haben kön-

nen.

HINWEIS!

Hebt Tipps und andere nützliche Informationen

hervor.

1.3 Bestimmungsgemäße

Verwendung

Das Messgerät wird zur Messung der Luftge-

schwindigkeit, Temperatur und Luftfeuchte (nur

Wöhler FA 430) und des CO2-Werts (nur Wöhler

FA 430) sowie zur Berechnung des Luftvolumen-

stroms, des Taupunkts (nur Wöhler FA 430) und

der Feuchtkugeltemperatur (nur Wöhler FA 430)

im Luftstrom eingesetzt. In Verbindung mit einem

Messtrichter eignet es sich ideal zur Volumen-

strom-Messung an Luftdurchlässen. Parallel wird

über die Temperatur-, Feuchte- und CO2-

Messung beim Wöhler FA 430 die Qualität der

durchströmenden Luft gemessen.

Allgemeines

1.4 Lieferumfang in der

Grundausstattung

Gerät

Lieferumfang

Wöhler FA 410

oder

Wöhler FA 430

Flügelradanemometer

4 x AAA Batterien

Kunststoffkoffer

1.5 Transport

ACHTUNG!

Durch unsachgemäßen Transport kann das Gerät

beschädigt werden!

Um Transportschäden zu vermeiden, muss das

Gerät stets in dem dafür vorgesehenen Koffer

transportiert werden.

1.6 Entsorgung

Elektronische Geräte dürfen nicht im Hausmüll

entsorgt werden, sondern müssen gemäß den

geltenden Umweltvorschriften entsorgt werden.

Schadhafte Akkus gelten als Sondermüll und

müssen zur Entsorgung in den vorgesehenen

Sammelstellen abgegeben werden.

1.7 Anschrift

Wöhler Technik GmbH

Wöhler-Platz 1

33181 Bad Wünnenberg

Tel.: +49 2953 73-100

Fax: +49 2953 73-250

E-Mail: [email protected]

Gerätespezifikationen

2Gerätespezifikationen

Diese Bedienungsanleitung bezieht sich auf die Flügelradanemometer Wöhler FA 410

und Wöhler FA 430. Das bedeutet, dass sie Beschreibungen enthalten kann, die nicht

auf das Wöhler FA 410 zutreffen. In diesem Fall wird darauf hingewiesen. Die beiden

Geräte unterscheiden sich wie folgt:

Wöhler FA 410

Wöhler FA 430

Strömungsgeschwindigkeit



Luftvolumenstrom



Temperatur



Relative Feuchte



Taupunkt



Feuchtkugeltemperatur



CO2



3Technische Daten

Messbereich

Beschreibung

Wöhler FA 410

Wöhler FA 430

Strömungs-

geschwindigkeit

0,5 –30 m/s

Luftvolumenstrom

(Betriebsvolumen-

strom)

bis 99.999 m3/h

Temperatur

- 20,0°C - +60°C

Relative Feuchte

0,1 % - 99,9 %

Taupunkt

- 20,0°C –59,9°C

Feuchtkugeltemperatur

- 20,0°C –59,9°C

CO2

0 –9999 ppm

Technische Daten

Auflösung

Beschreibung

Wöhler FA 410

Wöhler FA 430

Strömungs-

geschwindigkeit

0,1 m/s

Luftvolumenstrom

0,1 (0 –9999,9) oder 1 (10.000 –99.999)

Temperatur

0,1°C/F

Relative Feuchte (RH)

0,1 %

Taupunkt

0,1°C/F

Feuchtkugeltempera-

tur

0,1°C/F

CO2

1 ppm

Genauigkeit

Beschreibung

Wöhler FA 410

Wöhler FA 430

Strömungs-

geschwindigkeit

±(1,5% vom Messwert + 0,3 m/s)

bei unter 20 m/s

±(3% vom Messwert + 0,3 m/s)

bei über 20 m/s

Temperatur

0,6 °C

Relative Feuchte

±3% (bei 25 °C)

sonst ±5%

CO2

30 ppm ± 5% v.M.

bei 0 –5000 ppm

Technische Daten

Sonstiges

Beschreibung

Wöhler FA 410

Wöhler FA 430

CO2Aufwärmzeit

30 Sekunden

Arbeitsbedingungen

(zur Vermeidung von

Kondensat)

0 - 50°C, < 80% rH

Lagerbedingungen

-10 - 50°C, < 90% rH

Stromversorgung

4 Mikro Batterien AAA

Batterielebensdauer

> 40 Stunden

> 24 Stunden

Maße Gerät

269 x 106 x 51 mm

Durchmesser Flügel-

rad

Ø 10 cm

Gewicht (ohne Trich-

ter)

270 g

Aufbau und Funktion

4Aufbau und Funktion

4.1 Geräteteile

Abb. 1: Geräteteile

Vorderseite

1 Griff

2 Tastenfeld

3 IR Schnittstelle

4 Display

5 Flügelrad

Rückseite

Batteriefach

Aufbau und Funktion

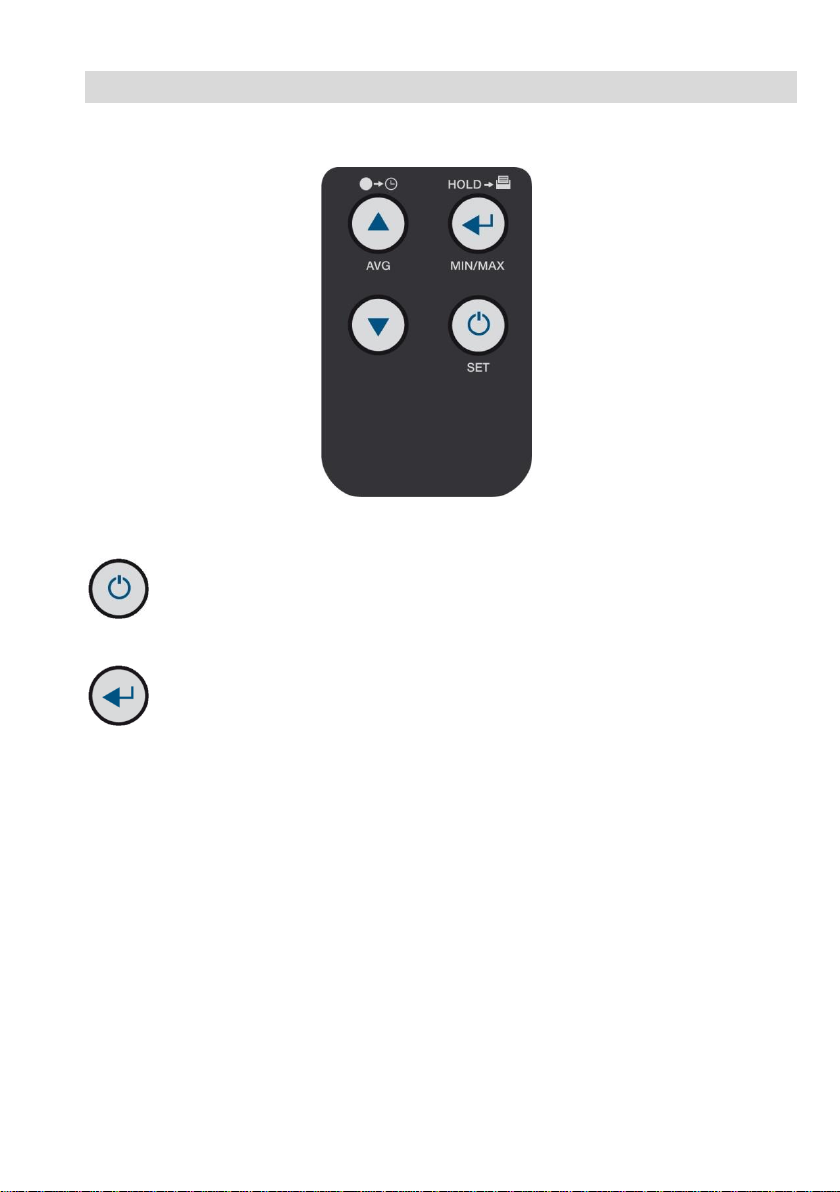

4.2 Tastenfeld

Abb. 2: Tastenfeld

Das Gerät wird über vier Tasten gesteuert. Diese haben folgende Funktionen

EIN/AUS-Taste

· Kurz drücken: Ein-/Ausschalten

· Gedrückt halten: Setupmodus aufrufen und

beenden

HOLD/MIN/MAX-Taste

· Kurz drücken: Einfrieren des aktuellen Wertes,

nach dem Einfrieren gedrückt halten, um den

Ausdruck zu starten

· Gedrückt halten: Anzeige des kleinsten und

des größten gemessenen Wertes (MIN, Max)

· Im Mittelwert-Modus(AVG): Speichern der

Daten oder Starten der Mittelwertermittlung

über eine bestimmte Zeit

· Im Setup-Modus: Einstellungen vornehmen
