Wtw SensoLyt 690 Bedienungsanleitung

SensoLyt®690

ba15312de

ba15312de02 09/00

Bedienungsanleitung

pH/Redox-Armatur mit integriertem

Temperaturmeßfühler

Aktualität bei

Drucklegung Fortschrittliche Technik und das hohe Qualitätsniveau

unserer Produkte werden durch eine ständige

Weiterentwicklung gewährleistet. Daraus können sich evtl.

Abweichungen zwischen dieser Bedienungsanleitung und

Ihrer Armatur ergeben. Auch Irrtümer können wir nicht ganz

ausschließen. Haben Sie deshalb bitte Verständnis, daß

aus den Angaben, Abbildungen und Beschreibungen keine

juristischen Ansprüche abgeleitet werden können.

Nachdruck - auch auszugsweise - nur mit schriftlicher

Genehmigung der WTW GmbH & Co. KG, Weilheim.

Printed in Germany.

Inhaltsverzeichnis

1 Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2 Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

2.1 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . .8

2.2 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . .8

3 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . 9

3.1 Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . . . . . . .9

3.2 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

4Wartung und Meßkettenwechsel . . . . . . . . . . 13

5 Ersatzteile und Zubehör . . . . . . . . . . . . . . . . . 17

5.1 Einstabmeßketten . . . . . . . . . . . . . . . . . . . . . . . . . .17

5.2 Allgemeines Zubehör . . . . . . . . . . . . . . . . . . . . . . .17

6 Was tun, wenn ... . . . . . . . . . . . . . . . . . . . . . . . 19

7 Technische Daten . . . . . . . . . . . . . . . . . . . . . . 21

7.1 Allgemeine Merkmale . . . . . . . . . . . . . . . . . . . . . . .21

7.2 Meßbedingungen . . . . . . . . . . . . . . . . . . . . . . . . . .21

7.3 Kenndaten bei Auslieferung . . . . . . . . . . . . . . . . . .22

7.4 Elektrische Daten . . . . . . . . . . . . . . . . . . . . . . . . . .23

Inhaltsverzeichnis

Allgemeines

1 Allgemeines

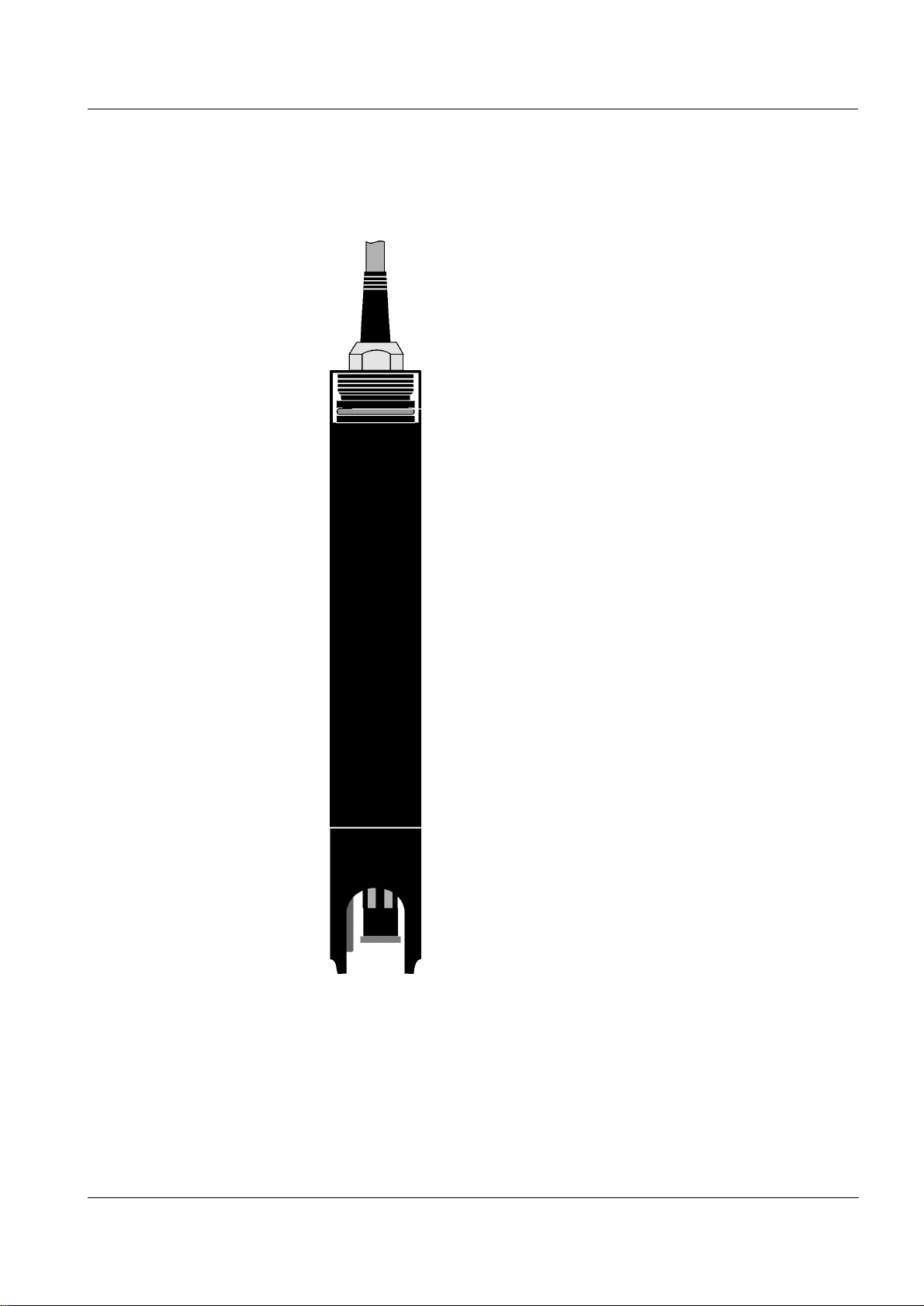

Ansicht

SensoLyt®690

Die pH-Armatur SensoLyt690 ist in Verbindung mit der

pH-Einstabmeßkette SensoLytSEA und SensoLytGDA

sowie der Redox-Einstabmeßkette SensoLytPtA zur pH-

bzw. Redoxmessung im mobilen Feldeinsatz und im

stationären Vororteinsatz geeignet.

Allgemeines

Ein im Armaturenschaft integrierter Vorverstärker wandelt

das hochohmige Meßsignal der Meßkette in ein

niederohmiges Signal um. Damit wird eine störungsfreie

Signalübertragung auch über größere Entfernungen

möglich.

Aufbau

SensoLyt®690

Die pH-Einstabmeßkette ist als Zubehör erhältlich (siehe

Kapitel 5 ERSATZTEILE UND ZUBEHÖR).

Abschirmung der

pH-Meßkette pH-Meßkette und pH-Armatur ergeben zusammen mit dem

entsprechenden WTW-Meßumformer ein Meßsystem, das

gegen nieder- und hochfrequente Störungen sowie gegen

Blitzschlag in hohem Maße geschützt ist.

1 Schutzkorb

2 Einstabmeßkette (nicht im Lieferumfang)

3 Temperaturfühler

4 Meßkettenaufnahme

5 Gehäuse

6 Schutzring

126

53 4

Sicherheit

2 Sicherheit

DieseBedienungsanleitungenthältgrundlegendeHinweise,

die bei Inbetriebnahme, Bedienung und Wartung zu

beachten sind. Daher ist diese Bedienungsanleitung

unbedingt vor dem Arbeiten vom Bediener zu lesen. Die

Bedienungsanleitung ständig am Einsatzort bereit halten.

Zielgruppe Die pH-Armatur wurde für Arbeiten in der stätionären

Meßtechnik - im wesentlichen im Kläranlagenbereich -

entwickelt. Wir setzen deshalb voraus, daß die Bediener

aufgrund ihrer beruflichen Ausbildung und Erfahrung die

notwendigen Vorsichtsmaßnahmen beim Umgang mit

Chemikalien kennen.

Sicherheitshinweise In den einzelnen Kapiteln dieser Bedienungsanleitung

weisen diefolgendenSicherheitshinweiseaufverschiedene

Stufen von Gefahren hin:

Warnung

kennzeichnet Hinweise, die genau beachtet werden

müssen, um mögliche schwere Gefahren für Personen

auszuschließen.

Achtung

kennzeichnet Hinweise, die genau beachtet werden

müssen, um mögliche leichte Verletzungen oder Schäden

am Gerät oder der Umwelt zu vermeiden.

Weitere Hinweise

Hinweis

kennzeichnet Hinweise, die Sie auf Besonderheiten

aufmerksam machen.

Hinweis

kennzeichnet Querverweise auf andere Dokumente, z. B.

Bedienungsanleitungen.

Sicherheit

2.1 Bestimmungsgemäßer Gebrauch

Technische Spezifikationen gemäß Kapitel 7 TECHNISCHE

DATEN beachten. Ausschließlich das Bedienen und

Betreiben gemäß den Instruktionen in dieser

Bedienungsanleitungistbestimmungsgemäß.Jededarüber

hinausgehende Verwendung ist nicht bestimmungsgemäß.

2.2 Allgemeine Sicherheitshinweise

Die Armatur hat das Werk in sicherheitstechnisch

einwandfreiem Zustand verlassen.

Funktion und

Betriebssicherheit Die einwandfreie Funktion und Betriebssicherheit der

Armatur ist nur dann gewährleistet, wenn bei der Benutzung

die allgemein üblichen Sicherheitsvorkehrungen sowie die

speziellen Sicherheitshinweise in dieser

Bedienungsanleitung beachtet werden.

Die einwandfreie Funktion und Betriebssicherheit der

Armatur ist nur unter den Umgebungsbedingungen, die im

Kapitel 7 TECHNISCHE DATEN spezifiziert sind, gewährleistet.

Der angegebene Temperaturbereich (Kapitel 7 TECHNISCHE

DATEN)beiGebrauchderArmaturmußeingehalten werden.

Schützen Sie die Armatur insbesondere vor Frost oder

Überhitzung.

Achtung

Die Armatur darf nur durch eine von WTW autorisierte

Fachkraft geöffnet werden.

Inbetriebnahme

3 Inbetriebnahme

3.1 Allgemeine Hinweise

Achtung

Die pH-Armatur SensoLyt®690 darf nur in Verbindung mit

einer montierten Meßkette untergetaucht werden. Das

Eindringen von Feuchtigkeit beim Meßkettenwechsel in die

pH-Armatur ist zu verhindern.

Bei Inbetriebnahme ist zu beachten:

lAuf die Elektrodenspitze ist eine KCI-gefüllte

Kunststoffkappe aufgezogen, die die Meßkette bei

Lagerung (bzw. bei längeren Meßpausen) aktiv hält.

Zum Messen muß die Kappe abgezogen werden.

lBeachten Sie die Mindesteintauchtiefe.

3.2 Inbetriebnahme

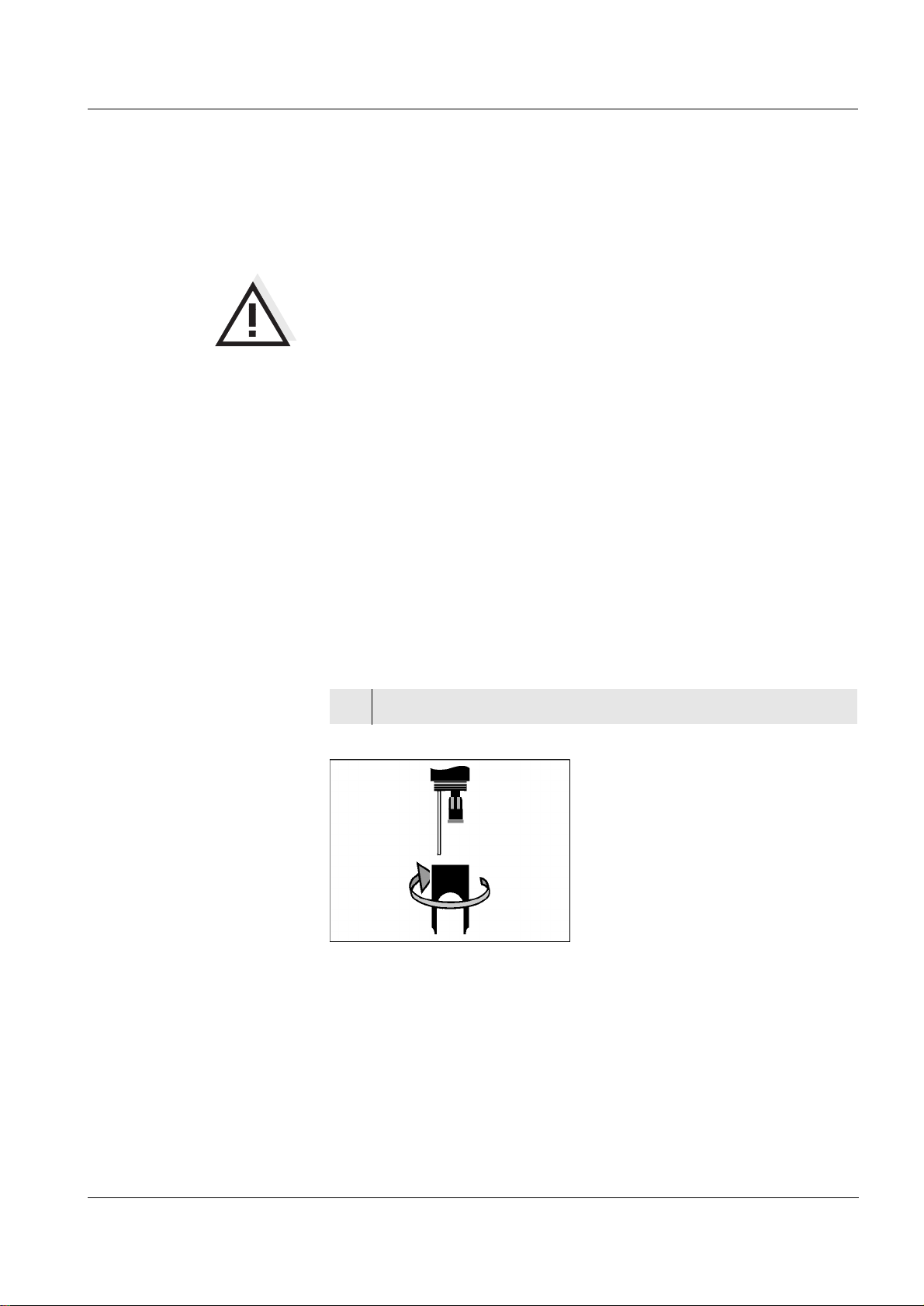

1 Schutzkorb abschrauben.

Inbetriebnahme

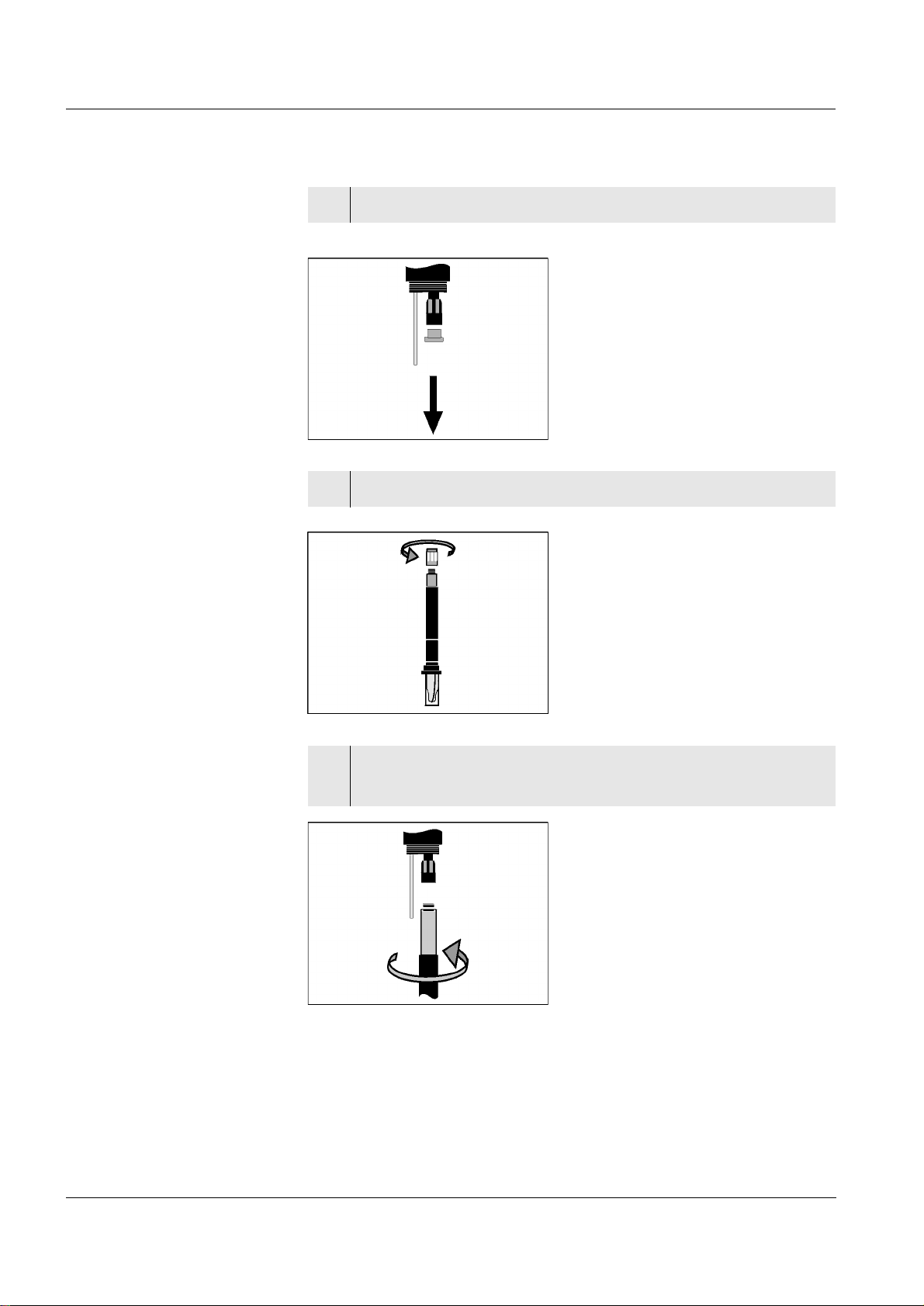

2Verschlußstopfen von Steckkopffassung abziehen.

3 Schutzkappe von Einstabmeßkette schrauben.

4 Einstabmeßkette in die Steckkopffassung

einschrauben.
