ZOJE ZJ5780 Bedienungsanleitung
I．使用时的注意事项/IMPORTANT SAFETY INSTRUCTION
1）没有往油盒加油时，请绝对不要运转缝纫机。
2）缝制结束之后，请清扫旋梭、切刀部的灰尘和线绒。并确认油量是否充足。
3）使用启动踏板时，缝纫机启动后请把踏板返回到原来的位置否则会连续缝制。
4）本缝纫机装有安全开关，当缝纫机头放倒时，不让缝纫机运转。
要运转缝纫机时，请把缝纫机头正确地放置到台板上之后，再打开电源开关。
1）Never operate the machine unless the oiling tank has been properly lubricated.
2）Be sure to remove any dust from the hook or bobbin thread cutting knife section at the end of
the day, and check the amount of oil remaining.
3）Be sure to return the activating pedal to the home position after the machine has started to
run.
4）A safety switch is installed so that this sewing machine can’t be operated in the state that the
machine head is tilted. When operating this sewing machine, turn the power switch ON after
setting the sewing machine to the bed base properly.
II．规格/ SPECIFICATIONS
1. 机种/Subclass
ZJ5780 平缝电子锁扣眼缝纫机有以下的系列机种。
ZJ5780 Computer-controlled, high-speed, lockstitch buttonholing, ZJ5780, has the subclass machines
below.
机种
Subclass
主要用途
Major
Application
缝制衬衣、衬衫、工作服、女装等棉布钮扣
Buttonholing of cloth such as men’s shirts,
blouses, work uniforms
钮扣锁眼尺
寸
Buttonholing
size.
标准/Standard ：最大
6mm/
Max. .6mm
使用切刀尺寸/Knife size
used：
6．4～31.8mm(1/4 ～
1-1/4)
缝制长度/Buttonholing
sewing length：
标准/Standard ：最大
120mm
2. 规格/Specifications
缝纫速度 标准速度：3600rpm(最高:4200rpm)
使用机针 DPx5 #11J~#14J
使用旋梭 DP 型全旋转旋梭
摆针驱动方式 脉冲马达驱动
送针驱动方式 脉冲马达驱动
压脚提升驱动方式 脉冲马达驱动
压脚提升量 6mm（可以任意设定）最大：17mm
切布匹刀驱动方式 双向电磁铁驱动
标准缝衣形状 30 种
记忆图案数 99 图案
电源 单相 220V
Sewing speed Standard speed ：3600rpm(Max.: 4200rpm)
Needle DPx5 #11J~#14J
Hook DP type full-rotary hook
Needle rocking drive method Drive by stepping motor
Presser lifting drive method Drive by stepping motor
Life of presser foot Drive by stepping motor
Lift of presser foot 6mm（Optional setting available ）Max .：17mm
Cloth cutting knife drive method By double-acting solenoid drive
Standard sewing shape 30kinds
Number of patterns stored in memory 99patterns
Motor used single phase 220V

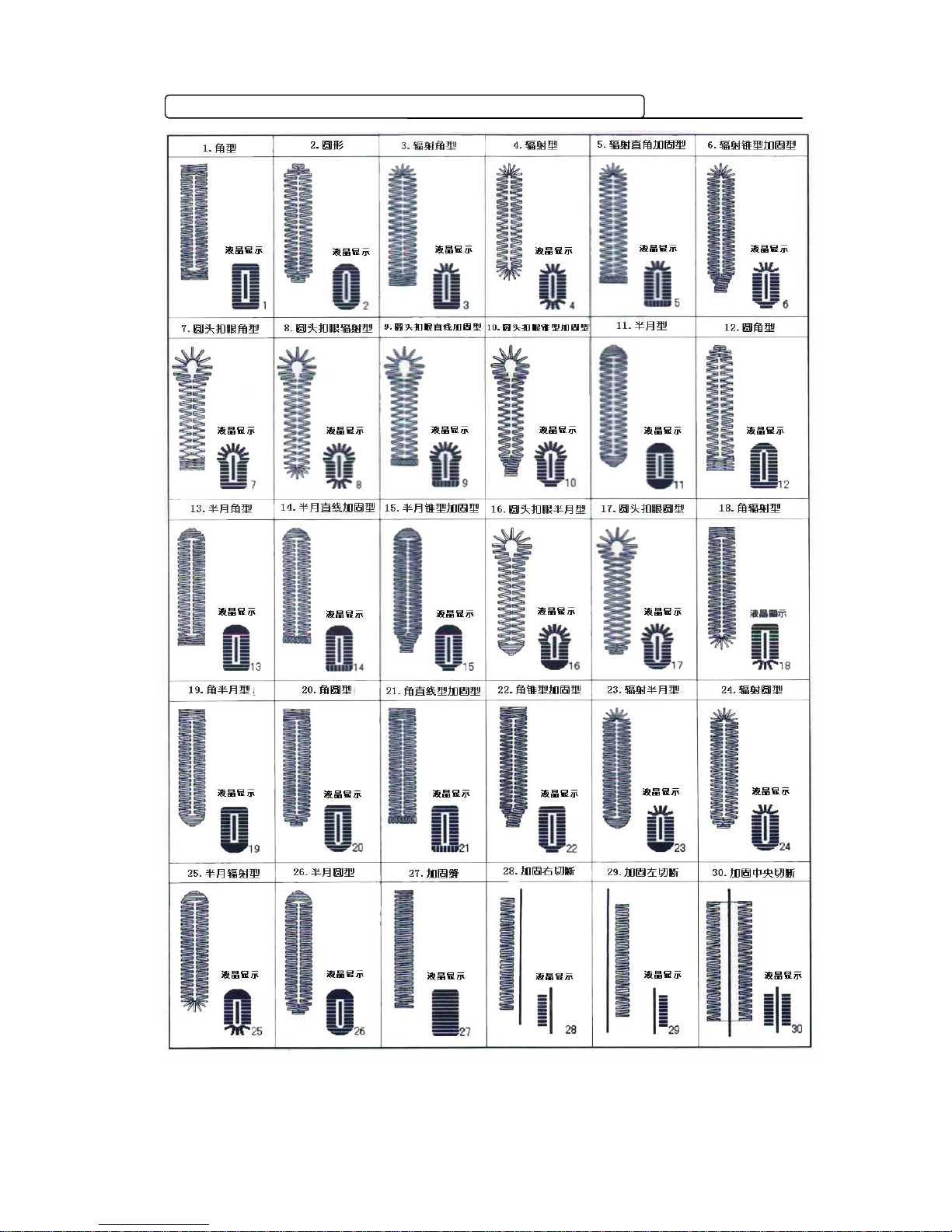

3. 标准缝衣形状一览表/Standard sewing shape list

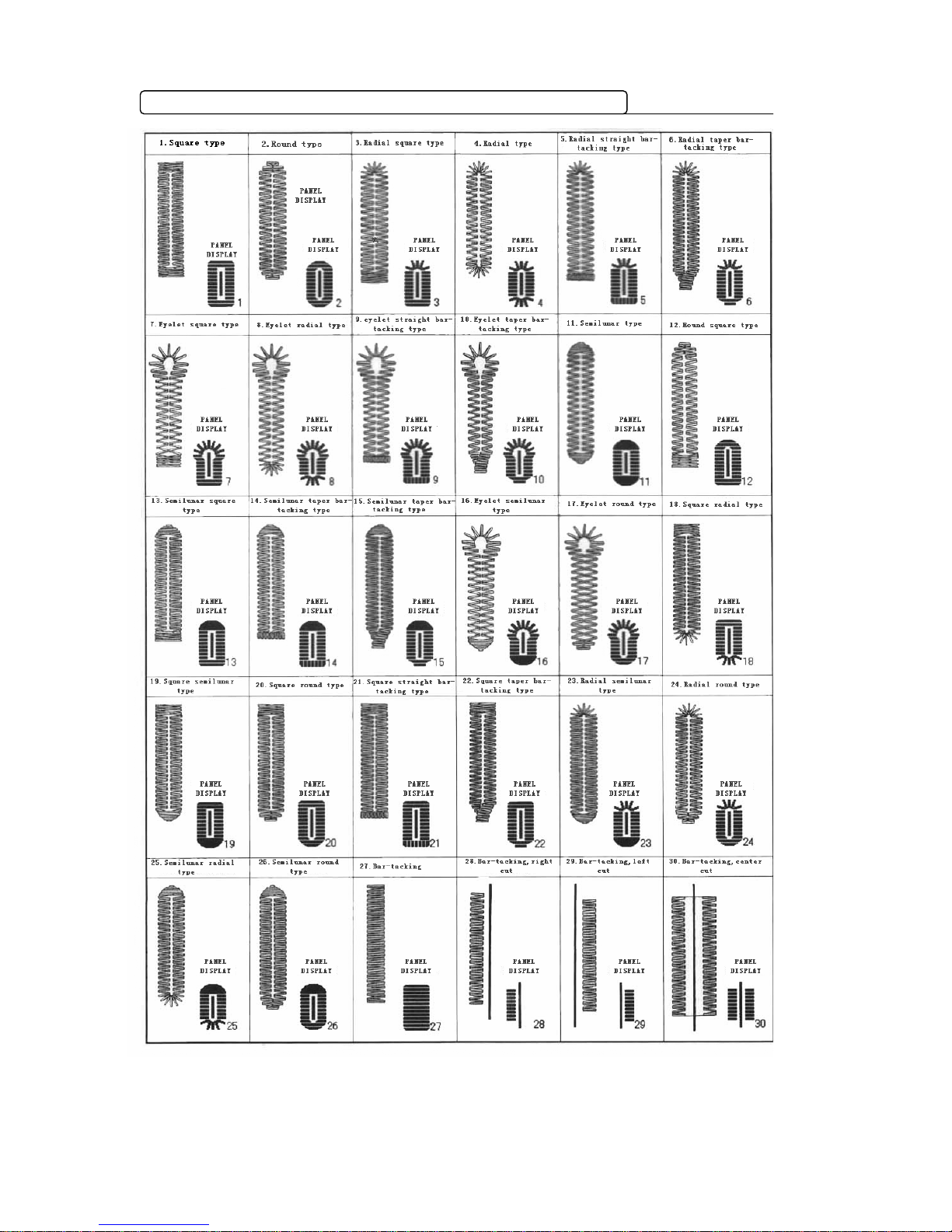

3. 标准缝衣形状一览表/Standard sewing shape list
4. 构成
ZJ5780 由以下部分所构成
电源 ON/OFF 开关 Power ON/OFF switch
缝纫机机头（ZJ5780）Machine head (ZJ5780)
操作板 Operation panel
电控箱 Control box
抬压脚、启动踏板 Presser lifting pedal and start pedal
线架装置 Thread stand device
III．安装/INSTALLATION
★危险： 搬运缝纫机时，请至少 2人以上进行。
★WARNING：To prevent possible accidents caused by fall of the sewing machine,
perform the work by two persons or more when the machine is moved.

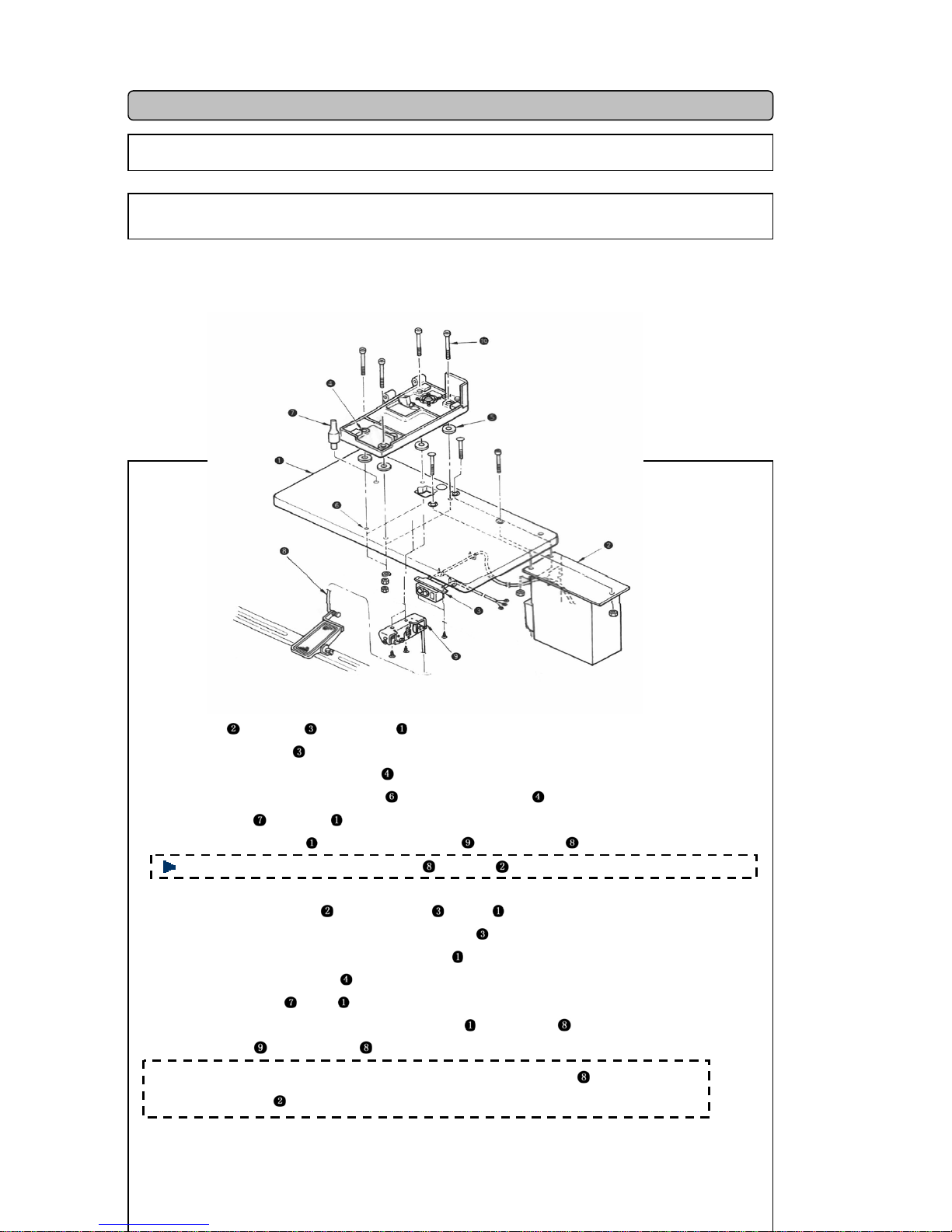

（1）板的安装/Set-up of the table
1）把控制箱 、电源开关 、固定到台板 上。
2）用固定条把电源开关 的电缆线固定起来。
3）把底座锁紧螺钉⑩（4个）穿过底座 。
4）把减震橡胶安装到台板的底座固定孔 （4处），然后固定底座 。
5）把机头支撑杆 固定到台板 上。
6）把缝纫机主机放到台板 上后，把踏板和踏板开关 和附件的连接杆 连接起来。
注意：请调整踏板位置，不让连接杆 和控制箱 相碰。
1) Securely install control box and power switch on table .
2) Securely fix the respective power cables of power switch .
3) Pass four bed base fixed screws ⑾through bed base .
4) Set rubber cushions ⑩to holes .
5) Fix head support bar on table .
6) After placing the sewing machine main unit on bed base ,connect pedal
to pedal switch ,connecting rods which have been supplied as accessories .
►CAUTION ：Adjust the positions of the pedals so that connecting road and control
do not come in contact with each other.
（2）电源线的连接/Connecting the power cord
注意：在电压规格不同的状态下绝对不能使用。
（3）缝纫机主体的安装/ Installing the sewing machine main unit .
►注意：搬运缝纫机时，请一定 2人以上进行。
单相 220V 的连接/Connecting single phase 220V
►CAUTION ：Never use under the wrong voltage and phase.
►CAUTION ：To prevent possible accidents
caused by the tail of the sewing machine,
perform the work by two personal or more when
the machine is moved.
CAUTION ：Place hinge plates and shaft
bearings in two places on the head base and
fix the hinge plates to the machine head with
setscrew in two places.
►注意：不要把橡胶铰链和金属铰链安装
反了，否则放倒缝纫机时会有危险。
1. 放倒缝纫机之前，请先确认台板
上是否装有机头支撑杆 。
►注意 2. 为防止缝纫机突然倒下，请一定
把缝纫机放到水平的地方，再放
倒缝纫机。
(4) 缝纫机的放倒方法/ Tilting the sewing machine head
★危险：放倒或抬起缝纫机时，请注意不要被缝纫机夹住手指。
为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
放倒缝纫机时，请轻轻地放倒，让缝纫机被机头支撑杆 支撑住。
★WARNING : When tilting /raising the sewing machine head, perform the work so as not to allow
your fingers to be caught in the machine, to avoid possible accidents caused by abrupt start of the
machine, turn OFF the power to the machine before starting the work.
When tilting the sewing machine head, tilt quietly the sewing machine until head supper bar comes in.
1.Make sure that sewing machine head
support bar is placed on the table before
tilting the sewing machine.
►CAUTION：2.To protect-fall-down, be sure to tilt the
sewing machine in a level place.
（5）安全开关的连接/Connecting the safety switch connector
（6）挡油板的安装/Installing the hook oil shield plate
Install hook oil shield plate onto bed base with setscrew .
注意：放倒缝纫机或抬起缝
纫机时，请注意不要碰到挡油
板。
用固定螺钉 把挡油板 安装到底座 上。
打开机头后罩，把安全开关的
插口连接到机头后端电路板
JP7 上，再重新罩上后罩。
After open the machine cover,
connecting safety switch connector
with connect located on the
PCB which is on the back of the
machine.
►CAUTION ：Fixes the sewing
machine so that it does not come in
contact with kook oil shield plate
when raising/tilting the sewing
machine.
