3B SCIENTIFIC PHYSICS 1009934 Bedienungsanleitung

3B SCIENTIFIC® PHYSICS

Hall-Effekt, Grundgerät 1009934

Bedienungsanleitung

11/23 ALF/UD

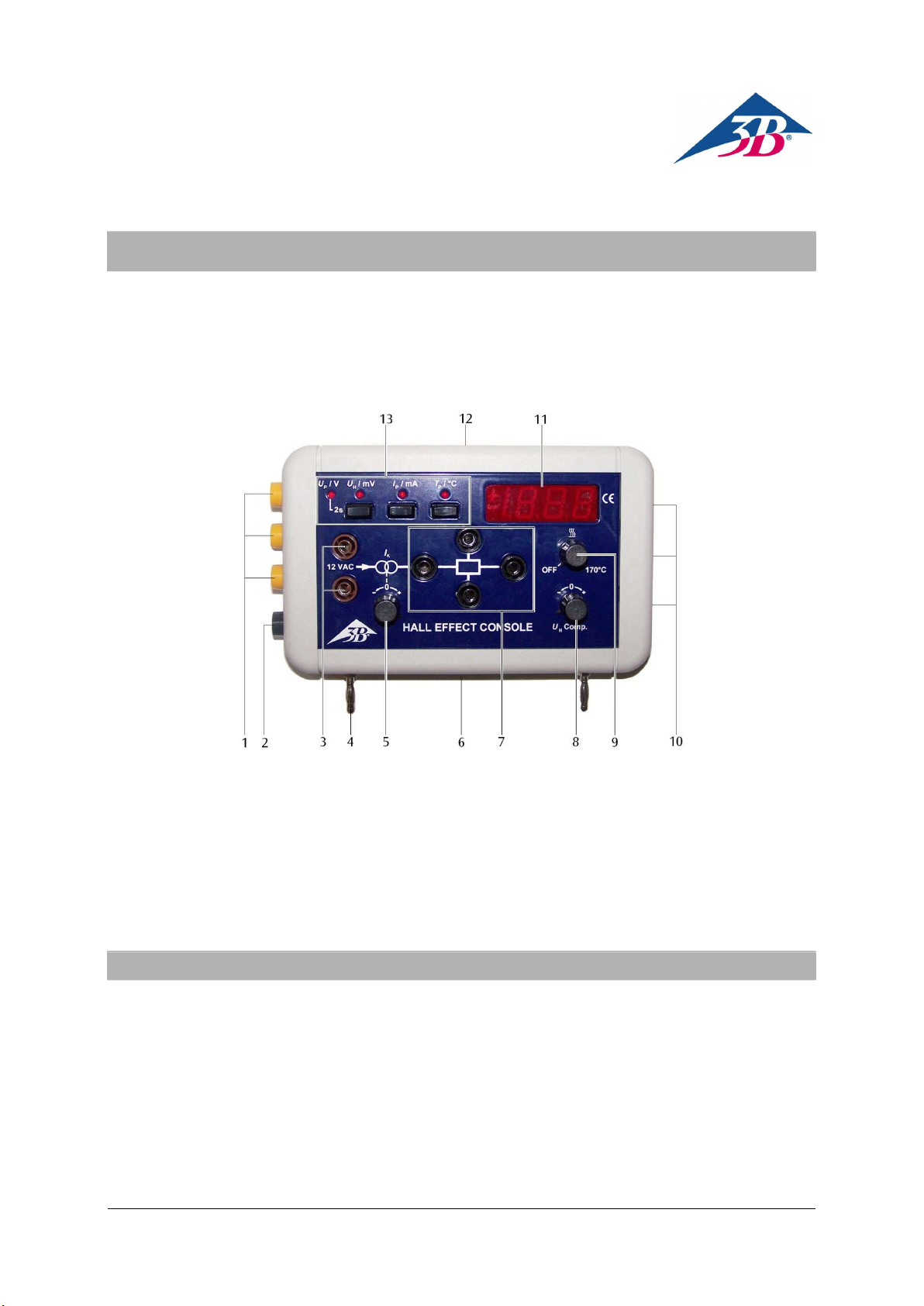

1 Entkoppelte Messausgänge (4-mm-Sicherheits-

buchsen)

2 Massebuchse

3 Eingang Spannungsversorgung 12 V AC / 3A

4 4-mm-Steckstifte zum Aufbau im mitgelieferten

U-Halter

5 Einsteller für Probenstrom

6 Probenaufnahme

7 Messausgänge 4-mm-Sicherheitsbuchsen

8 Einsteller zur Kompensation der Hallspannung

9 Einsteller für Temperatur

10 Entkoppelte Messausgänge (8-Pin-miniDIN-

Buchsen)

11 Anzeige

12 Aufnahme für Magnetfeldsensor

13 Taster zum Umschalten der Anzeige

1. Sicherheitshinweise

Das Gerät entspricht den Sicherheitsbestimmungen

für elektrische Mess-, Steuer-, Regel- und Laborge-

räte nach DIN EN 61010 Teil 1 und ist nach Schutz-

klasse 3 aufgebaut. Es ist für den Betrieb in trocke-

nen Räumen vorgesehen, die für elektrische Be-

triebsmittel geeignet sind.

 Wenn ein gefahrloser Betrieb nicht mehr möglich

ist, ist das Gerät unverzüglich außer Betrieb zu set-

zen.

 Gerät keiner hohen Luftfeuchtigkeit, extremen

Temperaturen oder starken Erschütterungen

aussetzen.

 Vor Inbetriebnahme des Gerätes ist die Bedie-

nungsanleitung zu lesen, um Schäden am Ge-

rät und oder dem Bediener zu vermeiden.

Die Probenleiterplatte kann während des Betriebs

sehr heiß werden (170°C). Verbrennungsgefahr!

 Vor dem Ausbau der Leiterplatte eine ange-

messene Abkühlzeit abwarten.

2. Beschreibung

Das Hall-Effekt-Basisgerät dient zur Kontaktie-

rung, Spannungsversorgung und Halterung der

Ge-Kristalle auf Leiterplatte (1008522, 1009810

und 1009760) in Experimenten zum Hall-Effekt in

Abhängigkeit von der Temperatur, dem Magnetfeld

oder dem Probenstrom und zur elektrischen Leitfä-

higkeit.

Integriert im Basisgerät sind eine einstellbare Kon-

stantstromquelle für den Probenstrom, ein Mess-

verstärker mit Offsetkompensation für die Hall-

Spannung und eine regelbare Probenheizung. Eine

automatische Abschaltung der Heizung bei 170° C

dient dem Schutz der empfindlichen Ge-Kristalle.

Hall-Spannung, Probenstrom, Probenspannung

und Temperatur können auf der umschaltbaren An-

zeige abgelesen werden. Zusätzlich können Hall-

Spannung und Probenspannung auf der Frontseite

direkt abgegriffen werden und seitlich drei Span-

nungsäquivalentwerte für Hall-Spannung oder Pro-

benspannung, Probenstrom und Probentempera-

tur. Auf der rechten Gehäuseseite befinden sich

drei Mini-Din-Buchsen zur computerunterstützten

Messwertaufnahme der bereits erwähnten Mess-

größen.

Das Gerät wird auf dem U-Kern des zerlegbaren

Transformators aufgebaut. Das Magnetfeld kann

mit einem Magnetfeldsensor in unmittelbarer Nähe

des Kristalls gemessen werden.

3. Lieferumfang

1 Hall-Effekt-Basisgerät

1 U-Halter

2 Anschlusskabel mit 8-Pin-miniDIN-Steckern

1 Bedienungsanleitung

4. Bedienelemente

4.1 Entkoppelte Messausgänge zur Messung

von Spannungsäquivalentwerten

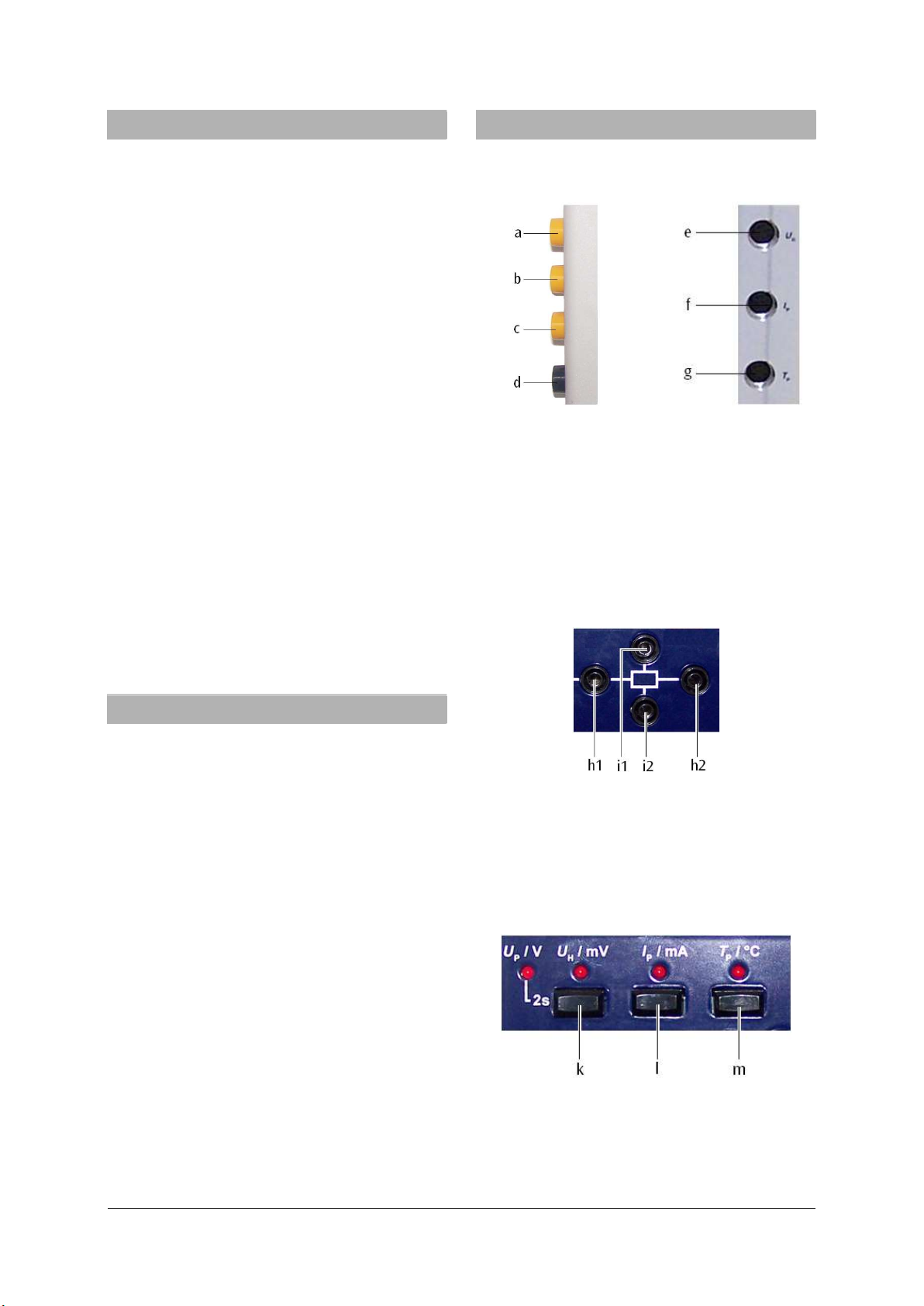

Fig.1: Messausgänge über 4-mm-Sicherheitsbuchsen

und 8-Pin-miniDIN-Buchsen.

a / e Hallspannung / Probenspannung*

b / f Probenstrom

c / g Probentemperatur

d Massebuchse

*nur so lange in der Anzeige UP angezeigt wird,

sonst Hallspannung

4.2 Messausgänge zur direkten Messung

Fig. 2: Messausgänge zur direkten Messung

h1, h2 Probenspannung

i1, i2 Hallspannung

 Vorsicht! Keine Fremdspannung an den

Messausgängen anlegen!

4.3 Taster zum Umschalten der Anzeige und zu-

gehörige LED

Fig. 3: Taster zum Umschalten der Anzeige

k Hallspannung oder Probenspannung (zur

Anzeige der Probenspannung 2 s gedrückt

halten)

l Probenstrom

m Probentemperatur

5. Technische Daten

Stromversorgung:

max. 12 V AC, 3 A über 4 mm Sicherheitsbuchsen

Konstantstromquelle für Probenstrom:

Strom: 0 bis ±34 mA, Tol.: ±1 mA

Anzeigegenauigkeit: ±2,5 %

Anzeigeauflösung: 0,1 mA

Messausgang: IP = Umess * 0,1 A/V

Hallspannung und Kompensation:

Anzeige: 0 bis ±199,9 mV

Anzeigegenauigkeit: ±2,5%

Anzeigeauflösung: 0,1 mV

Kompensation: ±10 mV, Tol.: +5 mV

Messausgang: UH = Umess * 0,1

Probenspannung:

Anzeige: 0 bis ±1,999 V

Anzeigegenauigkeit: ±2,5%

Anzeigeauflösung: 1 mV

Messausgang: UP = Umess

Probentemperatur:

Bereich: T0 bis 170°C, Tol.: ±3 °C

Anzeigegenauigkeit: ±2%

Anzeigeauflösung: 0,1 °C

Messausgang: T (°C) = Umess * 100/V

Aufnahme der Leiterplatten:

Anschluss: Vielfachbuchse

Ausgänge:

Hall-Spannung: 4-mm-Sicherheitsbuchsen

Spannungsabfall

über Ge-Kristall: 4-mm-Sicherheitsbuchsen

Spannungsäquivalent

werte: 4-mm Sicherheitsbuchsen

8-PIN-miniDIN-Buchsen

Allgemeine Daten:

Abmessungen: ca. 180x110x50 mm³

Masse: ca. 0,5 kg

6. Bedienung

6.1 Experimentieraufbau für homogenes Mag-

netfeld und Einbau der Leiterplatten

Zum Aufbau eines homogenen Magnetfelds sind

folgende Geräte zusätzlich erforderlich

1 Hall-Effekt, p-Ge auf Leiterplatte 1009810

oder

1 Hall-Effekt, n-Ge auf Leiterplatte 1009760

oder

1 Hall-Effekt, Ge undotiert auf Leiterplatte 1008522

1 U-Kern D 1000979

1 Polschuhe und Spannbügel D für Hall-Effekt,

Paar 1009935

2 Spulen D mit 600 Windungen 1000988

1 Magnetfeldsensor FW ±2000 mT 1021766

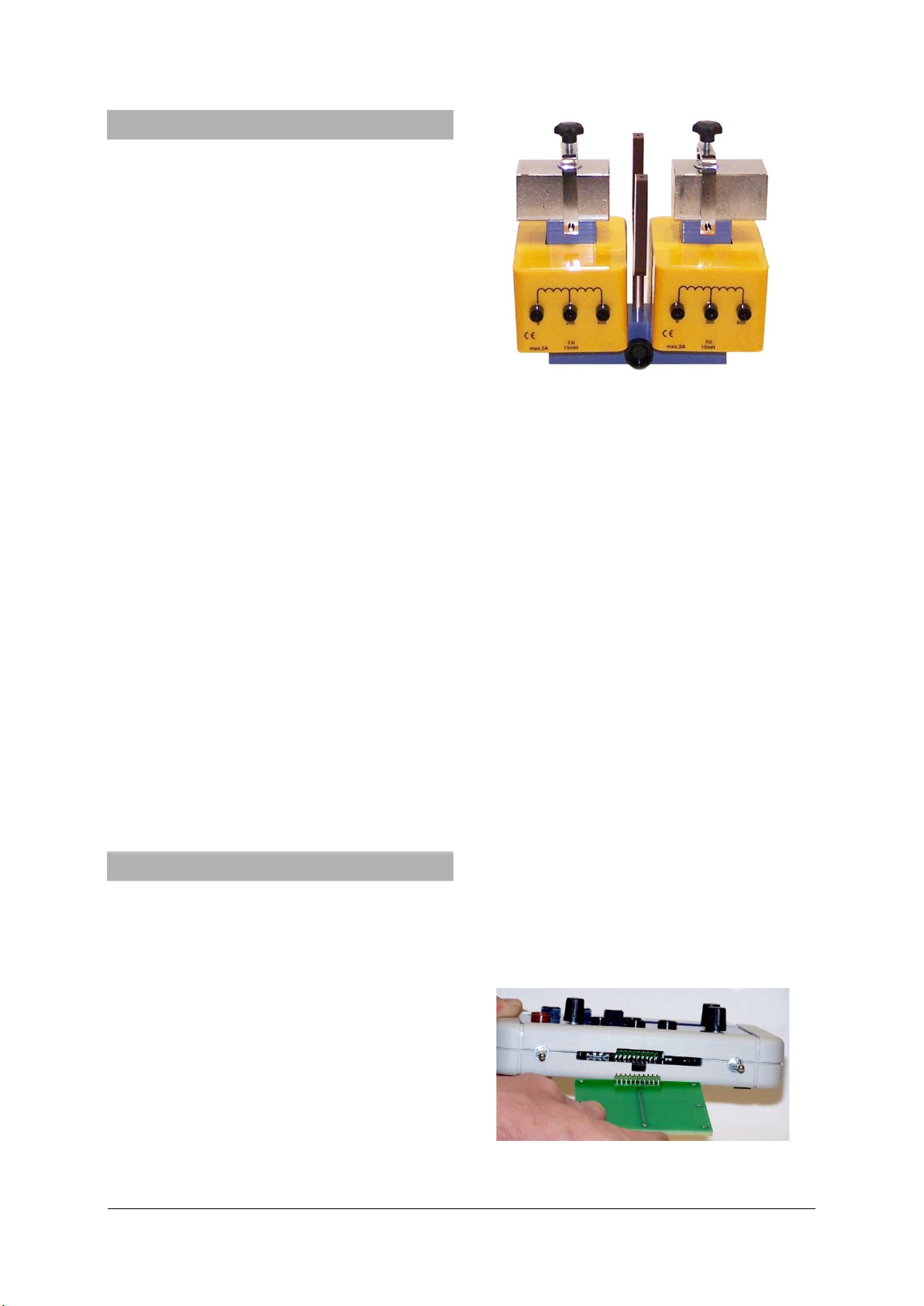

Fig. 4: Aufbau auf U-Kern mit Spulen, Polschuhen und

U-Halter

 U-Kern auf eine stabile, ebene Unterlage stel-

len.

 Spulen auf so auf den U-Kern setzen, dass die

Anschlüsse nach vorne weisen.

 U-Halter bis zum Anschlag in die Bohrung des

U-Kerns einsetzen und mit der Rändel-

schraube befestigen.

 Polschuhe auf die Schenkel setzen und mittels

der Spannbügel fixieren (siehe Fig. 4).

 Leiterplatte in die Aufnahme des Basisgeräts

schieben bis die Kontaktstifte in der Vielfach-

buchse stecken. Dabei auf die richtige Orien-

tierung der Leiterkarte achten (siehe Fig. 5).

 Basisgerät mit Leiterplatte auf den U-Halter

aufstecken. Dabei auf parallelen Sitz der Lei-

terplatte zum U-Kern achten, ggf. U-Halter et-

was drehen (siehe Fig. 6).

 Magnetfeldsensor in die entsprechende Auf-

nahme des Basisgeräts einführen.

 Spannbügel lösen und Polschuhe bis an die

Abstandshalter der Leiterplatten heranführen

(darauf achten, dass die Leiterplatte nicht ge-

bogen wird) (siehe Fig. 7/8).

Fig. 5: Einsetzen der Leiterkarte

Fig. 6: Basisgerät aufgesteckt auf dem U-Halter

Fig. 7: Aufbau mit Magnetfeldsensor Seitenansicht

Fig.8: Aufbau mit Magnetfeldsensor Frontansicht

7. Experimente

7.1 Messung der Hall-Spannung in Abhän-

gigkeit von der magnetischen Fluss-

dichte B, der Temperatur T oder dem Pro-

benstrom I bei n- oder p-dotiertem Ger-

manium

Zur Durchführung der Experimente sind folgende

Geräte zusätzlich erforderlich:

1 Transformator mit Gleichrichter 12 V, 3 A

(230 V, 50/60 Hz) 1003316

oder

1 Transformator mit Gleichrichter 12 V, 3 A

(115 V, 50/60 Hz) 1003315

1 DC-Netzgerät 0 – 20 V, 0 – 5 A (230 V, 50/60 Hz)

1003312

oder

1 DC-Netzgerät 0 – 20 V, 0 – 5 A (115 V, 50/60 Hz)

1003311

1 Sicherheitsexperimentierkabel (15 Stk.) 1002843

1 Sensorkabel 1021514

1 Datenlogger

1 Software

Weitere Informationen zum digitalen Messen

sind auf der Webseite des Produkts im 3B

Webshop zu finden.

 Experimentieraufbau gemäß Fig. 9 vervoll-

ständigen.

 Wechselspannungsausgang des Transfor-

mators an die Eingangsbuchsen zur Span-

nungsversorgung anschließen und Aus-

gangsspannung auf 12 V einstellen.

 Spulen mit dem DC-Netzgerät beschalten.

 Magnetfeldsensor an den Datenlogger an-

schließen.

 Probenstrom IP wählen (max. Probenstrom

siehe Bedienungsanleitung zum Ge-Kristall),

Hallspannung am Basisgerät wählen und mit

Kompensationssteller Nullabgleich der Hall-

Spannung vornehmen.

7.1.1 Hall-Spannung in Abhängigkeit vom Proben-

strom IP

 DC-Netzgerät einschalten und als Konstant-

stromquelle betreiben

 Magnetische Flussdichte B bzw. Spulen-

strom wählen, Hall-Spannung UH in Abhän-

gigkeit vom Probenstrom IP aufnehmen.

 Messkurven siehe Anleitung für die entspre-

chenden Leiterplatten.

3B Scientific GmbH  Ludwig-Erhard-Straße 20  20459 Hamburg  Deutschland  www.3bscientific.com

Technische Änderungen vorbehalten

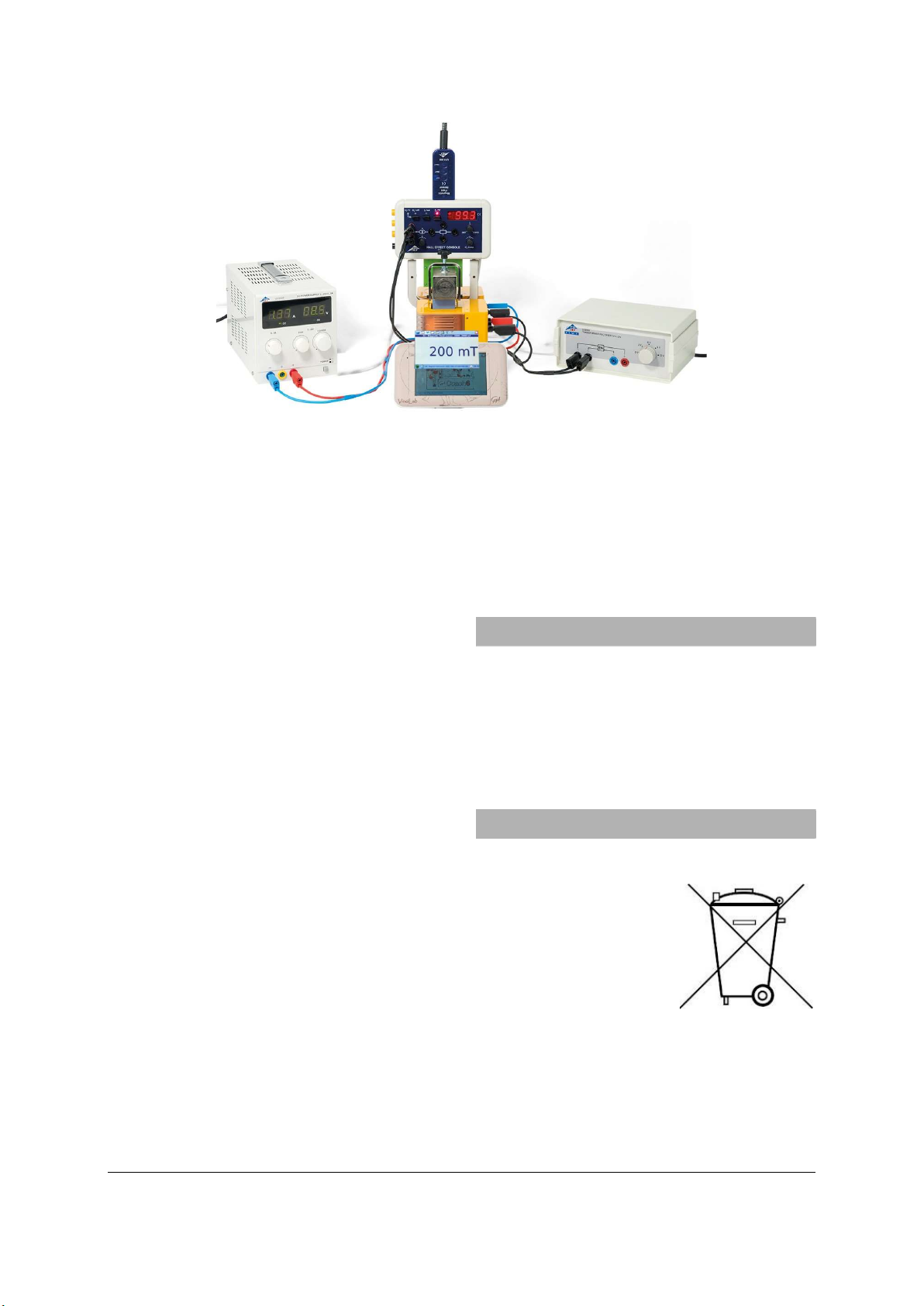

Fig. 9: Experimentieraufbau Hall-Effekt mit homogenem Magnetfeld

7.1.2 Hall-Spannung in Abhängigkeit von der mag-

netischen Flussdichte B

 Konstanten Probenstrom wählen, z.B. 20

mA.

 Magnetische Flussdichte B durch Änderung

des Spulenstrom variieren und zugehörige

Hall-Spannung UH aufnehmen.

 Messkurven siehe Anleitung für die entspre-

chenden Leiterplatten.

7.1.3 Hall-Spannung in Abhängigkeit von der

Temperatur T

 Magnetische Flussdichte B bzw. Spulen-

strom wählen.

 Heizregler betätigen und Hall-Spannung UH

in Abhängigkeit von der Temperatur aufneh-

men.

 Es empfiehlt sich die Probe auf 170° C aufzu-

heizen und während der Abkühlphase die

Hallspannung zu notieren.

 Heizregler betätigen und Hall-Spannung UH

in Abhängigkeit von der Temperatur aufneh-

men.

 Messkurven siehe Anleitung für die entspre-

chenden Leiterplatten.

7.2 Messung der Leitfähigkeit in Abhängig-

keit von der Temperatur T

Zur Durchführung der Experimente sind fol-

gende Geräte zusätzlich erforderlich:

1 Transformator mit Gleichrichter 12 V, 3 A

(230 V, 50/60 Hz) 1003316

oder

1 Transformator mit Gleichrichter 12 V, 3 A

(115 V, 50/60 Hz) 1003315

 Geringen Probenstrom IP wählen, 5mA soll-

ten wegen der Eigenerwärmung nicht über-

schritten werden.

 Anzeige auf Probenspannung umschalten.

 Heizregler betätigen und Probenspannung

UP in Abhängigkeit von der Temperatur auf-

nehmen.

 Messkurven siehe Anleitung für die entspre-

chenden Leiterplatten.

8. Pflege und Wartung

 Vor der Reinigung Gerät vom Stromversor-

gung trennen und Leiterplatte entfernen.

 Zum Reinigen ein weiches, feuchtes Tuch

benutzen.

 Leiterplatte nach Benutzung und Abkühlung

im Originalkarton aufbewahren.

9. Entsorgung

 Die Verpackung ist bei den örtlichen Recyc-

lingstellen zu entsorgen.

 Sofern das Gerät

selbst verschrottet

werden soll, so ge-

hört dieses nicht in

den normalen Haus-

müll. Es sind die loka-

len Vorschriften zur

Entsorgung von

Elektroschrott einzu-

halten.

3B SCIENTIFIC® PHYSICS

Basic Hall Effect Apparatus 1009934

Instruction manual

11/23 ALF/UD

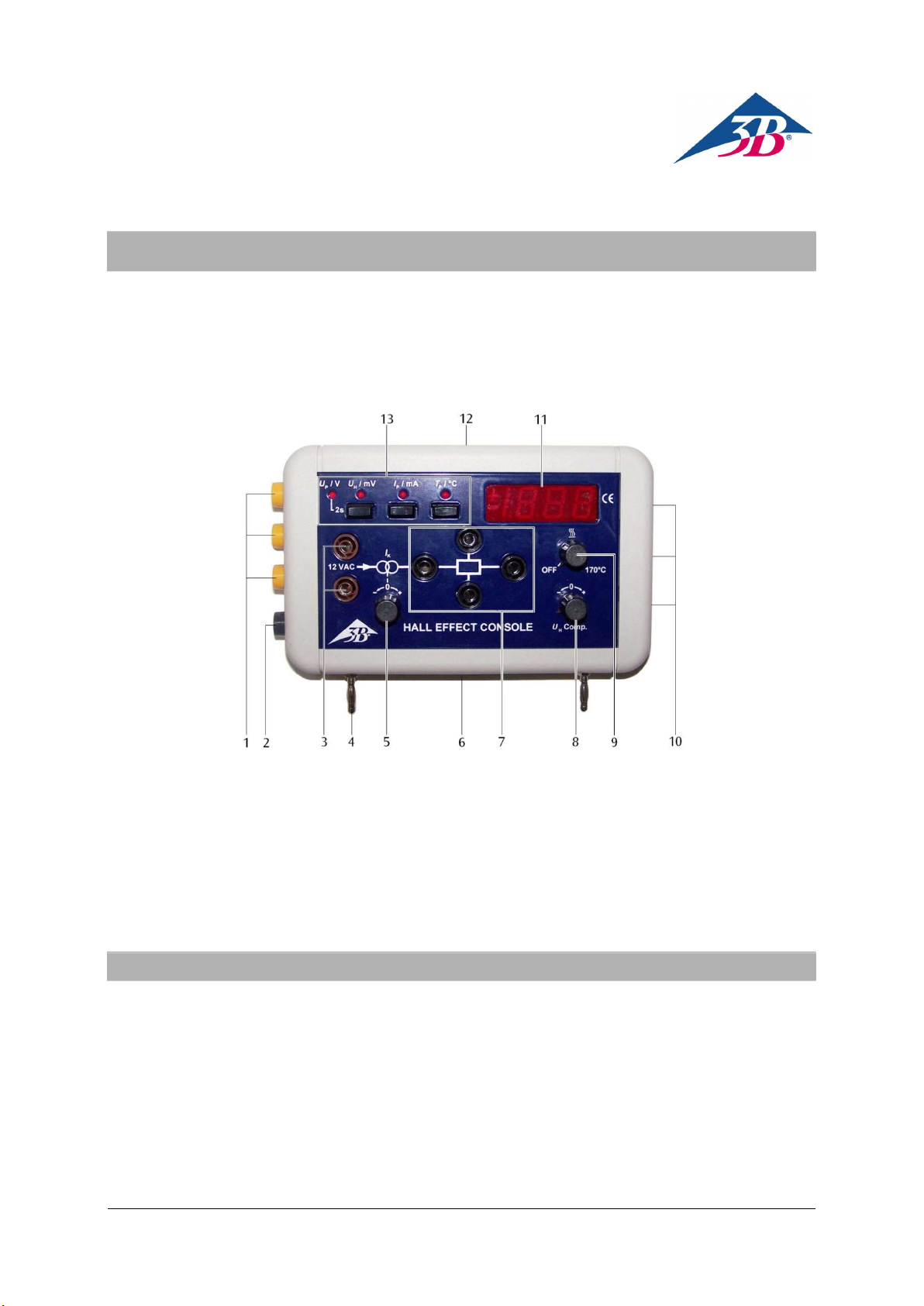

1 Decoupled measurement outputs (4-mm-safety

sockets)

2 Earth socket

3 Power supply input, 12 V AC/3A

4 4-mm plugs for insertion into supplied U-shaped

holder

5 Trimmer for sample current

6 Sample fixture

7 Measurement outputs, 4-mm safety sockets

8 Trimmer for Hall voltage compensation

9 Trimmer for temperature

10 Decoupled measurement outputs (8-pin mini-

DIN sockets)

11 Display

12 Fixture for magnetic field sensor

13 Buttons for changing display

1. Safety instructions

The equipment conforms to safety regulations for

electrical measuring instruments and control and la-

boratory equipment as per DIN EN 61010, part 1

and is designed to conform to protection class 3. It

is intended for use in dry rooms which are suitable

for the use of electrical equipment.

 If the equipment can no longer be operated

without hazards arising, it should immediately

be withdrawn from use.

 Do not expose the equipment to high humidity,

extreme temperatures or severe shocks.

 Before using the equipment, read the instruc-

tion manual in order to avoid damage to the

equipment or injury to users.

The board with the sample can become very hot

when in operation (170°C) so that there is a risk of

burns.

 Before removing the circuit board, allow it suf-

ficient time to cool.

2. Description

The Hall effect basic apparatus provides contacts

and power supply for the circuit boards with a ger-

manium crystal (1008522, 1009810 and

1009760), also holding them in place in experi-

ments measuring the Hall effect and how it de-

pends on temperature, magnetic field or sample

current, as well as experiments on electrical con-

ductivity.

The apparatus contains an adjustable constant

current source for the sample current, a measure-

ment amplifier with offset compensation for the

Hall voltage and adjustable heating for samples.

The heating automatically cuts out at 170°C to pro-

tect fragile germanium crystals. Hall voltage, sam-

ple current, sample voltage and temperature can

all be read off from the display, which can be

switched between these various modes. In addi-

tion, Hall voltage and sample voltage can be

tapped directly via contacts on the front, and three

voltage equivalents for Hall voltage or sample volt-

age, sample current and sample temperature on

the side. On the right-hand side of the case there

are three mini-DIN sockets for computer-based

measurement of the quantities mentioned above.

The equipment is set up on the U-shaped core of

the multi-piece transformer kit. The magnetic field

can be measured using a magnetic field sensor

adjacent to the crystal.

3. Contents

1 Hall effect basic apparatus

1 U-shaped holder

2 Connector leads with 8-pin mini-DIN plugs

1 Instruction manual

4. Controls

4.1 Decoupled measurement outputs for

measuring voltage equivalents for quan-

tities

Fig.1: Measurement outputs using 4-mm sockets and 8-

pin mini-DIN sockets

a/e Hall voltage/sample voltage*

b/f Sample current

c/g Sample temperature

d Earth socket

*only if UP is being displayed, otherwise it outputs

the Hall voltage

4.2 Measurement outputs for direct measure-

ment

Fig. 2: Measurement outputs for direct measurement

h1, h2 Sample voltage

i1, i2 Hall voltage

 Caution: do not any apply an external voltage

to the measurement outputs!

4.3 Buttons for switching display and corre-

sponding LEDs

Fig. 3: Buttons for switching display

k Hall voltage or sample voltage (Hold down

for 2 s to display sample voltage)

l Sample current

m Sample temperature

5. Technical data

Power supply:

max. 12 V AC, 3 A via 4-mm safety sockets

Constant current source for sample current:

Current: 0 to ±34 mA, tol.: ±1 mA

Display precision: ±2.5 %

Display resolution: 0.1 mA

Measurement output: IP = Umeas * 0.1 A/V

Hall voltage and compensation:

Display: 0 to ±199.9 mV

Display precision: ±2.5%

Display resolution: 0.1 mV

Compensation: ±10 mV, tol.: +5 mV

Measurement output: UH = Umeas * 0.1

Sample voltage:

Display: 0 to ±1.999 V

Display precision: ±2.5%

Display resolution: 1 mV

Measurement output: UP = Umeas

Sample temperature:

Range: T0 to 170°C, tol.: ±3°C

Display precision: ±2%

Display resolution: 0.1 °C

Measurement output: T (°C) = Umeas * 100/V

Attachment for circuit boards:

Connector: Multi-pin socket

Outputs:

Hall voltage: 4-mm safety sockets

Voltage drop across

germanium crystal: 4-mm safety sockets

Voltage equivalents: 4-mm safety sockets

8-pin mini-DIN sockets

General data:

Dimensions: 180x110x50 mm approx.

Weight: 0.5 kg approx.

6. Operation

6.1 Experiment set-up for uniform magnetic

field and attachment of circuit boards

The following equipment is necessary to set up a

uniform magnetic field:

1 P-Doped Germanium on Circuit Board 1009810

1 N-Doped Germanium on Circuit Board 1009760

1 Undoped Germanium on Circuit Board 1008522

1 U Core D 1000979

1 Pair of Pole Shoes and Clamping Brackets D

for Hall Effect 1009935

2 Coils D with 600 Turns 1000988

1 Magnetic field sensor FW ± 2000 mT 1021766

Fig. 4: Set-up on U-shaped core with coils, pole

pieces and U-shaped holder

 Place the U-shaped core on a stable, level

surface.

 Place coils over the core in such a way that

their connectors are facing the front.

 Insert the U-shaped holder all the way into

the hole in the U-shaped core and secure it in

place with the knurled screw.

 Place the pole pieces on the legs of the core

and secure them in place with clamps (see

Fig. 4).

 Insert the circuit board into the attachment on

the console until the contact pins slot into the

multi-pin socket. Make sure the circuit board

is correctly aligned (see Fig. 5).

 Insert the console with the circuit board at-

tached onto the U-shaped holder. Make sure

the board is held parallel with the U-shaped

core. You may need to turn the U-shaped

holder slightly (see Fig. 6).

 Insert the magnetic field sensor into the cor-

responding attachment on the console.

 Undo the clamps and move the pole pieces

as far as the spacers on the circuit board

(make sure the board does not get warped)

(see Fig. 7/8).

Fig. 5: Insertion of circuit board

Fig. 6: Console inserted onto U-shaped holder

Fig. 7: Set-up with magnetic field sensor, side view

Fig. 8: Set-up with magnetic field sensor, front view

7. Experiments

7.1 Measurement of Hall voltage as a func-

tion of magnetic flux density B, tempera-

ture T or sample current I for n- or p-

doped germanium

The following equipment is needed for the exper-

iments:

1 Transformer with Rectifier 12 V, 3 A @230 V

1003316

1 Transformer with Rectifier 12 V, 3 A @115 V

1003315

1 DC Power Supply 20 V, 5 A @230 V 1003312

1 DC Power Supply, 20 V, 5 A @115 V 1003311

1 Set of 15 Safety Experiment Leads, 75 cm

1002843

1 Sensor Cable 1021514

1 Data logger

1 Software

More information about digital measurement can

be found on the product's webpage in the 3B

Webshop.

 Complete the experiment set-up as shown in

Fig. 9.

 Connect the AC output of the transformer to

the input sockets for the power supply and set

an output voltage of 12 V.

 Connect the coils to the DC power supply.

 Connect the magnetic field sensor to the data

logger.

 Select sample current IP (for max. sample

current see instruction manual for germanium

crystal), select the Hall voltage on the con-

sole and adjust the zero point for the Hall volt-

age with the help of the compensation trim-

mer.

7.1.1 Hall voltage as a function of sample current IP

 Turn on the DC power supply and set it up as

a constant current source

 Select magnetic flux density B or coil current

and record the Hall voltage UH as a function

of the sample current IP.

 For your measurement plots, see the manual

for the relevant circuit boards.

3B Scientific GmbH ▪ Ludwig-Erhard-Straße 20 ▪ 20459 Hamburg ▪ Germany ▪ www.3bscientific.com

Subject to technical amendments

Fig. 9: Experiment set-up for investigating the Hall effect with a uniform magnetic field

7.1.2 Hall voltage as a function of magnetic flux

density B

 Select a constant sample current, e.g. 20 mA.

 Vary the magnetic flux density B by changing

the current through the coils and record the

corresponding Hall voltage UH.

 For your measurement plots, see the manual

for the relevant circuit boards.

7.1.3 Hall voltage as a function of temperature T

 Select magnetic flux density B or coil current.

 Switch on the heating controller and record

the Hall voltage UH as a function of tempera-

ture.

 It is recommended that the sample be heated

to 170°C and to write down the Hall voltage

as it cools down.

 Turn on the heating controller and record the

Hall voltage UH as a function of temperature.

 For your measurement plots, see the manual

for the relevant circuit boards.

7.2 Measurement of conductivity as a func-

tion of temperature T

The following equipment is needed for the ex-

periments:

1 Transformer with Rectifier 12 V, 3 A @230 V

1003316

1 Transformer with Rectifier 12 V, 3 A @115 V

1003315

 Select a small sample current IP. Since the

current will cause the sample to heat up, you

should not exceed a current of 5mA.

 Switch the display to sample voltage.

 Turn on the heating controller and record the

sample voltage UP as a function of tempera-

ture.

 For your measurement plots, see the manual

for the relevant circuit boards.

8. Care and maintenance

 Before cleaning the equipment, disconnect it

from its power supply and remove the circuit

board.

 Use a soft, damp cloth to clean it.

 Keep the circuit board in the original box after

it has been used and has cooled down.

9. Disposal

 The packaging should be disposed of at local

recycling points.

 Should you need to

dispose of the equip-

ment itself, never

throw it away in nor-

mal domestic waste.

Local regulations for

the disposal of electri-

cal equipment will ap-

ply.

Inhaltsverzeichnis

Sprachen:

Andere 3B SCIENTIFIC PHYSICS Laborausrüstung Handbücher

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1000762 Bedienungsanleitung

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1023095 Bedienungsanleitung

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS U10362 Bedienungsanleitung

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS U8431776 Bedienungsanleitung

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1023095 Bedienungsanleitung

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1018466 Bedienungsanleitung

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS ELWE U8400830 Bedienungsanleitung

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS U19171 Bedienungsanleitung

Beliebte Laborausrüstung Handbücher anderer Marken

Qiagen

Qiagen DML 3000 Bedienungsanleitung

Queensgate

Queensgate NANOSCAN OP400 Programmierhandbuch

Conviron

Conviron GEN1000-GE Bedienungsanleitung

Parr Instrument

Parr Instrument 4560 Bedienungsanleitung

IKA

IKA IC control Bedienungsanleitung

Integra

Integra DOSE IT Bedienungsanleitung

Agilent Technologies

Agilent Technologies 5800 ICP-OES Bedienungsanleitung

Endress+Hauser

Endress+Hauser Cleanfit CPA875 Bedienungsanleitung

NI PXI-5422 Handbuch

Collomix

Collomix Aqix Bedienungsanleitung

SPEX SamplePrep

SPEX SamplePrep 6875 Freezer/Mill Series Bedienungsanleitung

Ocean Insight

Ocean Insight FLAME-NIR+ Bedienungsanleitung

Parker

Parker ALIGN-MG-NA Bedienungsanleitung

BD 644787 Bedienungsanleitung

DENTAURUM

DENTAURUM Compact Megaplus Bedienungsanleitung

Biuged Laboratory Instruments

Biuged Laboratory Instruments BGD 626 Bedienungsanleitung

VWR

VWR SAS Super IAQ Bedienungsanleitung

illumina

illumina MiSeqDx Bedienungsanleitung
