DE WIG Schweißbrenner-System AUT-WIG

EN TIG welding torch system AUT-WIG

FR Système de torche de soudage TIG AUT-TIG

ES Sistema de antorcha de soldadura TIG AU-TIG

20G/200W/400W

EN 60 974-7

DE - 2

AUT-WIG

DE Original Betriebsanleitung

dieser Betriebsanleitung durchzuführen, die durch Druckfehler, eventuelle Ungenauigkeiten der

enthaltenen Informationen oder Verbesserung dieses Produktes erforderlich werden. Diese

Änderungen werden jedoch in neuen Ausgaben berücksichtigt.

Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der

jeweiligen Besitzer/Hersteller.

Unsere aktuellen Produktdokumente, sowie alle Kontaktdaten der ABICOR BINZEL

Ländervertretungen und Partner weltweit, finden Sie auf unserer Homepage

www.binzel-abicor.com

1 Identifikation DE-3

1.1 CE-Zeichen DE-3

1.2 Pflichten des Betreibers DE-3

2 Produktbeschreibung DE-4

2.1 Bestimmungsgemäße Verwendung DE-4

2.2 Nicht bestimmungsgemäße

Verwendung DE-4

2.3 Technische Daten DE-4

2.4 Abkürzungen DE-5

2.5 Typenschild DE-5

3 Sicherheitshinweise DE-5

3.1 Klassifizierung DE-5

3.2 Angaben für den Notfall DE-6

4 Lieferumfang DE-6

4.1 Transport DE-7

4.2 Lagerung DE-7

5 Funktionsbeschreibung DE-7

6 Inbetriebnahme DE-7

6.1 WIG-Schweißbrenner ausrüsten DE-8

6.1.1 AUT-WIG 20G/400W DE-8

6.1.2 AUT-WIG 200W DE-9

6.2 Wolframelektode DE-9

6.3 WIG-Schweißbrenner anschließen DE-9

6.4 Schutzgasmenge einstellen DE-10

6.5 Kühlmittel anschließen DE-10

7 Betrieb DE-11

7.1 Schweißprozess DE-12

8 Außerbetriebnahme DE-13

9 Wartung und Reinigung DE-13

9.1 Grundreinigung DE-14

10 Störungen und deren

Behebung DE-14

11 Demontage DE-15

12 Entsorgung DE-16

12.1 Werkstoffe DE-16

12.2 Betriebsmittel DE-16

12.3 Verpackungen DE-16

13 Anhang DE-17

13.1 Maßskizzen Brenner DE-17

DE - 3

AUT-WIG 1 Identifikation

1 Identifikation

Die WIG-Schweißbrenner werden in der Industrie und im Gewerbe zum

Schutzgasschweißen mit inerten Gasen (WIG) eingesetzt. Diese Baureihe ist in

allen Schweißpositionen einsetzbar. Die WIG-Schweißbrenner gibt es in

flüssiggekühlter- und luftgekühlter Ausführung. Für die flüssiggekühlte

Ausführung ist ein Umlaufkühlaggregat erforderlich. Diese Betriebsanleitung

beschreibt nur die WIG-Schweißbrenner AUT-WIG.

Die WIG-Schweißbrenner dürfen nur mit Original ABICOR BINZEL

Ersatzteilen betrieben werden.

1.1 CE-Zeichen

Dieses Gerät erfüllt die Anforderungen der einschlägigen EU- Richtlinien.

1.2 Pflichten des Betreibers

In dem EWR (Europäischen Wirtschaftsraum) sind die nationale Umsetzung

der Rahmenrichtlinie (89/391/EWG) sowie die dazugehörigen

Einzelrichtlinien und davon besonders die Richtlinie (89/655/EWG) über die

Mindestvorschriften für Sicherheit und Gesundheitsschutz bei Benutzung von

Arbeitsmitteln durch Arbeitnehmer bei der Arbeit, jeweils in der gültigen

Fassung, zu beachten und einzuhalten. In Deutschland ist das

Arbeitsschutzgesetz sowie die Betriebssicherheitsverordnung zu beachten.

Der Betreiber hat ferner sicherzustellen, dass die WIG-Schweißbrenner in

Verbindung mit Schweißgeräten der EG-Richtlinie EMV (2014/30/EU)

entspricht und die Signalverwertung der integrierten Schweißstrom-

überwachung gegen vagabundierende Ströme ordnungsgemäß installiert

wird.

Die Konformität wird durch das CE-Zeichen auf dem Gerät

bestätigt.

DE - 4

2 Produktbeschreibung AUT-WIG

2 Produktbeschreibung

2.1 Bestimmungsgemäße Verwendung

Die WIG-Schweißbrenner sind zum sicheren Schweißen von niedrig und

hochlegierten Werkstoffen zu verwenden. Sie sind für den Roboter- und

Automateneinsatz konzipiert. Eine darüber hinaus gehende Nutzung ist

untersagt. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten

der vorgeschriebenen Betriebs-, Wartungs- und lnstandhaltungsbedingungen.

2.2 Nicht bestimmungsgemäße Verwendung

Als nicht bestimmungsgemäß gilt jede andere Verwendung als die unter

„Bestimmungsgemäße Verwendung“ angegeben. Eigenmächtige Umbauten

oder Veränderungen der Leistungssteigerung sind nicht zulässig.

2.3 Technische Daten

Temperatur der Umgebungsluft beim Schweißen - 10 °C bis + 40 °C

Transport und Lagerung - 25 °C bis + 55 °C

Relative Luftfeuchtigkeit bis 90 % bei 20 °C

Tab. 1 Temperatur der Umgebungsluft

Spannungsart DC oder AC

Polung der Elektroden bei DC in der Regel negativ

Führungsart maschinengeführt

Spannungsbemessung 141 V Scheitelwert

Max. Lichtbogenzünd- und

Stabilisierungsspannung

6kV

Schutzart der maschinenseitigen Anschlüsse IP2X (EN 60 529)

Schutzgas nach DIN EN ISO 14175

Elektrode handelsübliche Wolframelektroden für WIG-

Verfahren, vorzugsweise stahlungsarm

Elektrodenlänge 175 mm

Erforderliche Kühlgeräteleistung 800 W

Tab. 2 Allgemeine Brennerdaten nach EN 60 974-7

DE - 5

AUT-WIG 3 Sicherheitshinweise

*Gemäß EN 60 974-7 ist der Wert für Wechselstrom (AC) mit 70% des

geprüften Gleichstromwertes (DC) anzugeben. Alle Angaben beziehen sich

auf 4 m Schlauchpakete. Entnehmen Sie weitere Informationen, bezüglich

lieferbare Schlauchpaketausführungen und Leistungsdaten den aktuellen

Bestellunterlagen.

2.4 Abkürzungen

2.5 Typenschild

Die WIG-Schweißbrenner sind mit einer Gravur am Brennerkörper

gekennzeichnet. Beachten Sie für alle Rückfragen folgende Angaben:

• Angabe der Werksbescheinigung, Produktionsstempel auf dem

Brennerhals, z.B. AUT 400W, 8-stelligen Bestellnummer auf Lieferschein

3 Sicherheitshinweise

Beachten Sie das beiliegende Dokument Sicherheitshinweise.

3.1 Klassifizierung

Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier

verschiedene Ebenen unterteilt und werden vor spezifischen Arbeiten

Typ Kühlart Belastung ED Elektro-

den- 

Gasdurch-

fluss

Kühlung Brennerein-

gangsdruck

DC AC* Vorlauf-

temp. max.

Durch-

fluss min.

min. max.

AUT-

WIG

A A % mm l/min °C l/min bar bar

20G luft 200 140 60 0,5 - 3,2 7-20

200W flüssig 220 160 100 0,5 - 3,2 7 - 20 50 0,7 2,5 3,5

400W flüssig 400 280 100 0,5 - 4,0 7-20 50 0,7 2,5 3,5

Tab. 3 Produktspezifische Brennerdaten (EN 60 974-7)

AUT-WIG WIG-Maschinenschweißbrenner

AC Wechselstrom

DC Gleichstrom

Spannungsbemessung Isolationswiderstands-, Spannungsfestigkeits- und Schutzklassifizierung

Wflüssiggekühlt

WIG Wolfram-Inertgas

Tab. 4 Abkürzungen

DE - 6

4Lieferumfang AUT-WIG

angegeben. Geordnet nach abnehmender Wichtigkeit bedeuten sie

folgendes:

3.2 Angaben für den Notfall

Unterbrechen Sie im Notfall sofort folgende Versorgungen:

•Strom

Weitere Maßnahmen entnehmen Sie der Betriebsanleitung "Stromquelle" oder

der Dokumentation weiterer Peripheriegeräte.

4Lieferumfang

Bestelldaten und Identnummern der Ausrüst- und Verschleißteile entnehmen Sie

den aktuellen ABICOR BINZEL Ersatz- und Verschleißteilpreislisten. Kontakt

für Beratung und Bestellung finden Sie im Internet unter

www.binzel-abicor.com.

GEFAHR

Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden

wird, sind Tod oder schwerste Verletzungen die Folge.

WARNUNG

Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht

gemieden wird, können schwere Verletzungen die Folge sein.

VORSICHT

Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht

gemieden wird, können leichte oder geringfügige Verletzungen die Folge

sein.

HINWEIS

Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder

Sachschäden an der Ausrüstung die Folge sein können.

• Anschlussfertige WIG-Schweißbrenner AUT-WIG (ohne Ausrüstung) • Betriebsanleitung

Für den funktionsfähigen WIG-Schweißbrenner AUT-WIG benötigen Sie Ausrüstteile, die auf den

jeweiligen Brennertyp und Elektrodendurchmesser abgestimmt sind. Für diese Ausrüstteile sind

entsprechende Ausrüstkits verfügbar. Separat bestellen müssen Sie folgendes:

•Ausrüstkit • Wolframelektrode

Tab. 5 Lieferumfang

DE - 7

AUT-WIG 5 Funktionsbeschreibung

4.1 Transport

Der Lieferumfang wird vor dem Versand sorgfältig geprüft und verpackt,

jedoch sind Beschädigungen während des Transportes nicht auszuschließen.

4.2 Lagerung

Physikalische Bedingungen der Lagerung im geschlossenen Raum:

Siehe Tab. 1 Temperatur der Umgebungsluft auf Seite DE-4

5 Funktionsbeschreibung

Der WIG-Schweißbrenner ist Bestandteil eines Schweißsystems. Mit den

entsprechenden Betriebsmitteln wird der Lichtbogen zum schweißen erzeugt.

Beim WIG-Schweißen wird eine Wolframelektrode und ein inertes Gas

verwendet. Schmelzbad und Lichtbogen werden durch das inerte Gas vor

atmosphärischen Einflüssen geschützt. Über das Spannhülsengehäuse bzw.

über die Gaslinse wird der Strom auf die Wolframelektrode übertragen. Das

Zünden des Lichtbogens ist abhängig von der Ausführung der Stromquelle und

wird deshalb nicht weiter beschrieben. Das Schlauchpaket dient als

Versorgungsleitung und beinhaltet alle Anschlusselemente.

6 Inbetriebnahme

Eingangskontrolle Kontrollieren Sie die Vollständigkeit anhand des Lieferscheins!

Bei Beschädigungen Überprüfen Sie die Lieferung auf Beschädigung (Sichtprüfung)!

Bei Beanstandungen Ist die Lieferung beim Transport beschädigt worden, setzen Sie sich sofort

mit dem letzten Spediteur in Verbindung! Bewahren Sie die Verpackung auf

zur eventuellen Überprüfung durch den Spediteur.

Verpackung für den

Rückversand

Verwenden Sie nach Möglichkeit die Originalverpackung und das

Originalverpackungsmaterial. Bei auftretenden Fragen zur Verpackung und

Transportsicherung nehmen Sie bitte Rücksprache mit Ihrem Lieferanten.

Tab. 6 Transport

GEFAHR

Verletzungsgefahr durch unerwarteten Anlauf

Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Demontage-und

Reparaturarbeiten ist folgendes zu beachten:

• Schalten Sie die Stromquelle aus.

• Sperren Sie die Gaszufuhr ab.

• Ziehen Sie den Netzstecker.

DE - 8

6 Inbetriebnahme AUT-WIG

6.1 WIG-Schweißbrenner ausrüsten

6.1.1 AUT-WIG 20G/400W

1Überwurfmutter (6) von Führungssrohr (4) abschrauben.

2Spannhülse (5) in Führungssrohr (4) stecken und mit Überwurfmutter (6)

sichern.

3Führungssrohr (4) in Brennerkörper (3) schrauben.

4Gaslinse (2) in Brennerkörper (3) schrauben.

5Wolframelektrode (7) von vorne in Brennerkörper (3) einstecken.

6Gasdüse (1) auf Gaslinse (2) schrauben.

7Wolframelektrode (7) auf benötigtes Maß einstellen und mit

Führungsrohr (4) festschrauben.

HINWEIS

• Die Inbetriebnahme der WIG-Schweißbrenner darf nur durch geschultes

Personal erfolgen.

VORSICHT

Verletzungsgefahr

Durchstich bzw. Einstich durch angeschliffene Elektrodenspitze.

• Nicht in den Gefahrenbereich greifen.

• Schutzhandschuhe tragen.

1Gasdüse

2Gaslinse

3Brennerkörper

4Führungssrohr

5Spannhülse

6Überwurfmutter

7Wolframelektrode

Abb. 1 20G/400W ausrüsten

12 3 4

567

DE - 9

AUT-WIG 6 Inbetriebnahme

6.1.2 AUT-WIG 200W

1Spannhülse (4) mit Gaslinse (2) in Brennerkörper schrauben.

2Wolframelektrode (5) von vorne in Brennerkörper (3) einstecken und mit

Gaslinse (2) festziehen.

3Gasdüse (1) auf Gaslinse (2) schrauben.

6.2 Wolframelektode

Die Elektrodenart ist nach EN ISO 6848 festgelegt. Die maximale

Elektrodenlänge ist abhängig vom Brennertyp.

2.3 Technische Daten auf Seite DE-4

6.3 WIG-Schweißbrenner anschließen

1Maschinenseitige Schlauchpaketanschlüsse mit Stromquelle verbinden und

mit Anschlussmutter sichern.

1Gasdüse

2Gaslinsex

3Brennerkörper

4Spannhülse

5Wolframelektrode

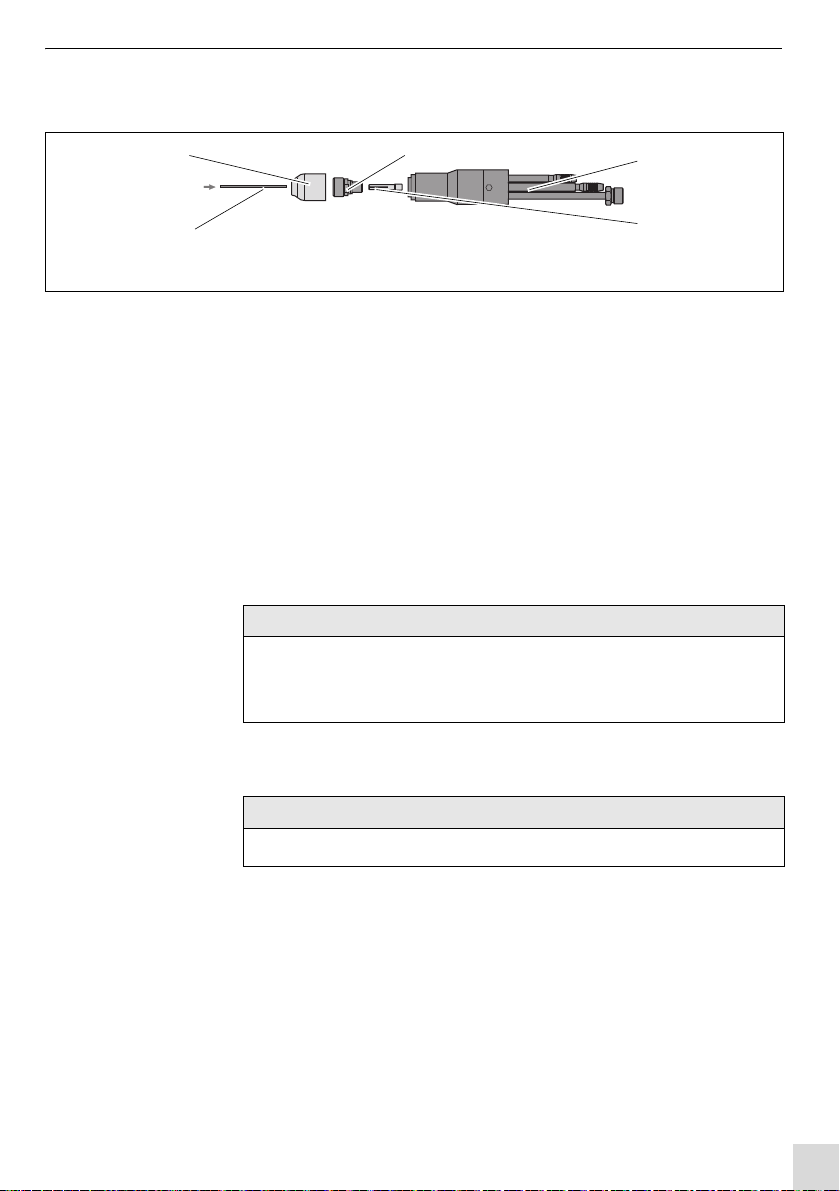

Abb. 2 AUT-WIG 200W ausrüsten

1 2 3

HINWEIS

• Das Schweißverhalten wird durch die Wahl der Wolframelektrode und

den Verschleiß beeinflusst. Ein glatter, riefenfreier Anschliff der

Wolframelektrode wirkt sich positiv auf das Schweißergebniss aus.

HINWEIS

• Beachten Sie die Betriebsanleitung des Stromquellen Herstellers.

DE - 10

6 Inbetriebnahme AUT-WIG

6.4 Schutzgasmenge einstellen

1Schutzgasflasche an Drahtvorschubsystem anschließen.

2Gasmenge durch Druckminderer der Schutzgasflasche einstellen.

6.5 Kühlmittel anschließen

HINWEIS

• Art und Menge des zu verwendenden Schutzgases hängt von der

Schweißaufgabe und der Gasdüsengeometrie ab.

• Um eine Verstopfung durch Verunreinigung in der Schutzgas-versorgung

zu verhindern, müssen Sie das Flaschenventil vor dem Anschluss kurz

öffnen. Dadurch werden evtl. Verunreinigungen ausgeblasen.

• Alle Schutzgasverbindungen gasdicht herstellen.

WARNUNG

Verbrennungsgefahr

Der WIG-Schweißbrenner wird durch zu geringen Kühlmittelstand überhitzt.

• Schutzhandschuhe tragen.

• Regelmäßig Kühlmittelstand überprüfen.

HINWEIS

• Gilt nur für flüssiggekühlte WIG-Schweißbrenner.

• Achten Sie darauf, dass Kühlmittelvor- und rücklauf ordnungsgemäß

installiert sind. Kühlmittelvorlauf = blau, Kühlmittelrücklauf = rot.

• Verwenden Sie kein deionisiertes oder demineralisiertes Wasser als

Kühlmittel oder für Dichtheits- und Durchflussprüfungen.

Dies kann die Lebensdauer Ihres Schweißbrenners beeinträchtigen.

• Wir empfehlen für flüssiggekühlte Schweißbrenner die Verwendung von

ABICOR BINZEL Kühlmittel der Reihe BTC.

Inhaltsverzeichnis

Sprachen:

Andere Abicor Binzel Schweißzubehör Handbücher

Abicor Binzel

Abicor Binzel ABIMIG 0 Series Bedienungsanleitung

Abicor Binzel

Abicor Binzel ABIROB W 350GC Bedienungsanleitung

Abicor Binzel

Abicor Binzel RB 61GD Bedienungsanleitung

Abicor Binzel

Abicor Binzel Primo 5 Handbuch

Abicor Binzel

Abicor Binzel MIG ROBO Bedienungsanleitung

Abicor Binzel

Abicor Binzel iROB Trolley 1 MIG Handbuch

Abicor Binzel

Abicor Binzel BRS-LC Bedienungsanleitung

Abicor Binzel

Abicor Binzel ABIMIG WT Series Bedienungsanleitung

Abicor Binzel

Abicor Binzel RBC 61GD Bedienungsanleitung

Abicor Binzel

Abicor Binzel DiST 3 Handbuch

Abicor Binzel

Abicor Binzel AUT 61GD Bedienungsanleitung

Abicor Binzel

Abicor Binzel MF1-Rear Bedienungsanleitung

Abicor Binzel

Abicor Binzel ABIPLAS WELD 250 MT Bedienungsanleitung

Abicor Binzel

Abicor Binzel ABIROB W50 Handbuch

Abicor Binzel

Abicor Binzel xFUME PRO Bedienungsanleitung

Abicor Binzel

Abicor Binzel ALPHA Series Bedienungsanleitung

Abicor Binzel

Abicor Binzel ABIROB Bedienungsanleitung

Abicor Binzel

Abicor Binzel EN 60 974/7 Bedienungsanleitung

Abicor Binzel

Abicor Binzel G3000 Bedienungsanleitung

Abicor Binzel

Abicor Binzel ABITIG GRIP 1502 Bedienungsanleitung

Abicor Binzel

Abicor Binzel ABIMIG Bedienungsanleitung

Abicor Binzel

Abicor Binzel xFUME PRO Bedienungsanleitung

Abicor Binzel

Abicor Binzel EWR Bedienungsanleitung

Abicor Binzel

Abicor Binzel SR/ABITIG 9 Bedienungsanleitung

Beliebte Schweißzubehör Handbücher anderer Marken

Lincoln Electric

Lincoln Electric LT-7 Tractor Bedienungsanleitung

Weco

Weco Trolley R Bedienungsanleitung

Cornwell Tools

Cornwell Tools MMWC1 Bedienungsanleitung

Dohle

Dohle ExOn2A Bedienungsanleitung

Nederman

Nederman Fume Eliminator FE 840/2500/P150 Bedienungsanleitung

3M Speedglas 9100 Series Bedienungsanleitung

Miller Electric

Miller Electric OM-842 Bedienungsanleitung

Miller

Miller A-200 Series Bedienungsanleitung

optrel

optrel lifeflip autopilot Bedienungsanleitung

Miller

Miller MIGmatic M-25 Bedienungsanleitung

Tregaskiss

Tregaskiss TOUGH GUN TT3 Reamer Bedienungsanleitung

Sealey

Sealey SR20.V2 Bedienungsanleitung

iWeld

iWeld NORED EYE Bedienungsanleitung

Sthor

Sthor 74483 Bedienungsanleitung

Leister

Leister TWINNY T7 Bedienungsanleitung

Miller

Miller I-22 CE Bedienungsanleitung

LAHTI PRO

LAHTI PRO L1540400 Bedienungsanleitung

Lincoln Electric

Lincoln Electric K3091-1 Bedienungsanleitung
