T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D .

www.binzel-abicor.com

DIN EN

ISO 9001

DE Betriebsanleitung / EN Operating instructions

FR Mode d’emploi / ES Instructivo de servicio

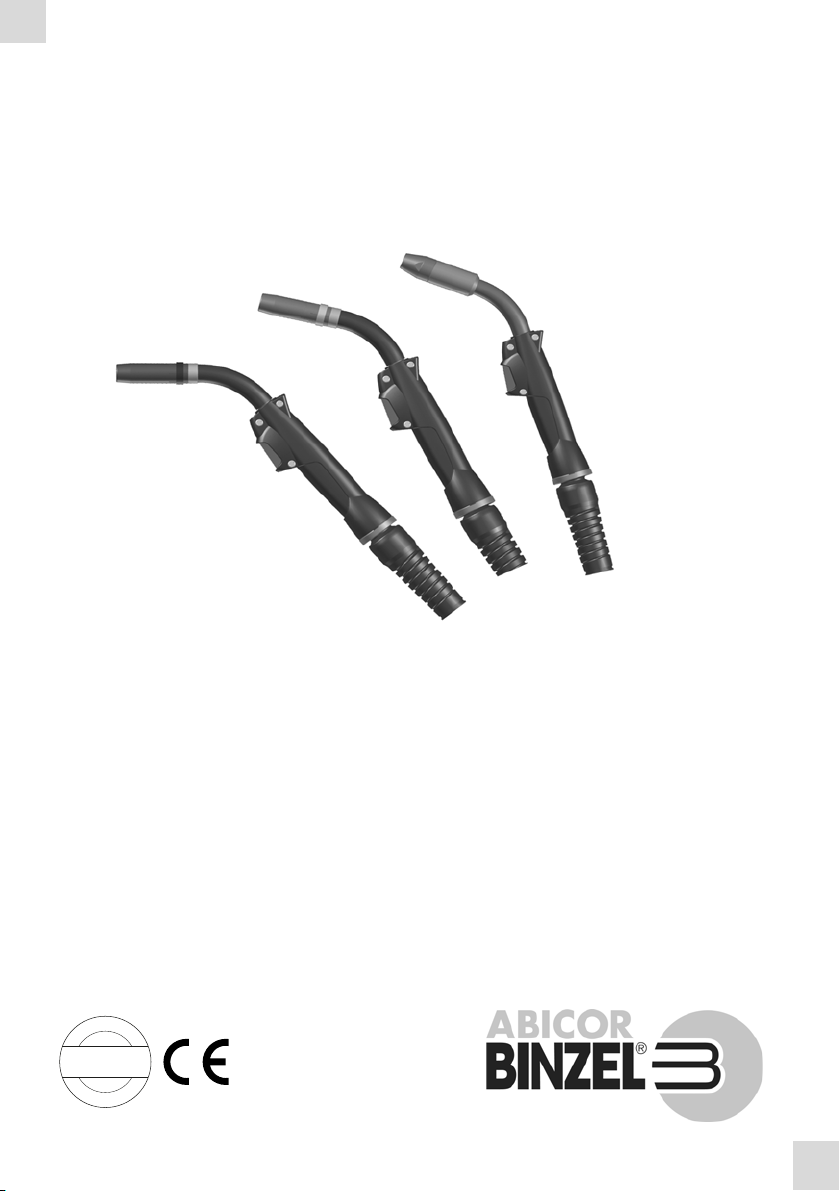

ABIMIG W

DE Handschweißbrenner

EN Manual welding torch

FR Torche de soudage manuel

ES Antorcha manual

DE - 2 BAL.0085 • 2017-03-02

ABIMIG W

DE Original Betriebsanleitung

dieser Betriebsanleitung durchzuführen, die durch Druckfehler, eventuelle Ungenauigkeiten der

enthaltenen Informationen oder Verbesserung dieses Produktes erforderlich werden. Diese

Änderungen werden jedoch in neuen Ausgaben berücksichtigt.

Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der

jeweiligen Besitzer/Hersteller.

Die Kontaktdaten der ABICOR BINZEL Ländervertretungen und Partner weltweit entnehmen Sie

bitte unserer Homepage www.binzel-abicor.com.

1 Identifikation DE-3

1.1 CE-Zeichen DE-3

2Sicherheit DE-3

2.1 Bestimmungsgemäße Verwendung DE-3

2.2 Klassifizierung der Warnhinweise DE-4

2.3 Angaben für den Notfall DE-4

3 Produktbeschreibung DE-5

3.1 Technische Daten DE-5

3.2 Verwendete Zeichen und Symbole DE-6

4 Lieferumfang DE-6

5 Inbetriebnahme DE-7

5.1 Brenner ausrüsten DE-8

5.2 Drahtführung montieren DE-9

5.2.1 Führungsspirale DE-9

5.2.2 Kunststoffseele DE-10

5.3 Schlauchpaket anschließen DE-11

5.4 Kühlmittel anschließen DE-11

5.5 Schutzgasmenge einstellen DE-11

5.6 Draht einfädeln DE-12

6 Bedienungselemente des

Handgriffs DE-12

6.1 Taster 2-Takt Funktion DE-12

7 Betrieb DE-12

8 Außerbetriebnahme DE-13

9 Wartung und Reinigung DE-13

9.1 Schlauchpaket reinigen DE-15

9.2 Brennerhals reinigen DE-15

10 Störungen und deren

Behebung DE-16

11 Entsorgung DE-17

BAL.0085 • 2017-03-02 DE - 3

ABIMIG®W1Identifikation

1 Identifikation

Die MIG/MAG-Handschweißbrenner werden zum sicheren Schweißen von

niedrig- und hochlegierten Werkstoffen eingesetzt. Sie bestehen aus dem

Brennerhals mit Ausrüst- und Verschleißteilen, Brennerhandgriff und Schlauch-

paket mit Maschinenanschluss. Sie entsprechen der EN 60974-7 und stellen

kein Gerät mit eigener Funktionserfüllung dar. Das Lichtbogenschweißen wird

erst in Verbindung mit der Schweißstromquelle möglich.

Diese Betriebsanleitung beschreibt nur die MIG/MAG Handschweißbrenner

der Baureihe ABIMIG®W.Die MIG/MAG Handschweißbrenner dürfen nur

mit Original ABICOR BINZEL Ersatzteilen betrieben werden.

In den folgenden Abbildungen werden die Schweißbrenner in der Ausführung

452W / 452DW / 645W dargestellt.

1.1 CE-Zeichen

Dieses Gerät erfüllt die Anforderungen der einschlägigen EU- Richtlinien.

2Sicherheit

Beachten Sie das beiliegende Dokument Sicherheitshinweise.

2.1 Bestimmungsgemäße Verwendung

• Das in dieser Anleitung beschriebene Gerät darf ausschließlich zu dem in

der Anleitung beschriebenen Zweck in der beschriebenen Art und Weise

verwendet werden. Beachten Sie dabei die Betriebs-, Wartungs- und

lnstandhaltungsbedingungen.

• Jede andere Verwendung gilt als nicht bestimmungsgemäß.

• Eigenmächtige Umbauten oder Veränderungen zur Leistungssteigerung

sind nicht zulässig.

Die Konformität wird durch das CE-Zeichen auf dem Gerät

bestätigt.

DE - 4 BAL.0085 • 2017-03-02

2Sicherheit ABIMIG

®W

2.2 Klassifizierung der Warnhinweise

Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier

verschiedene Ebenen unterteilt und werden vor potenziell gefährlichen

Arbeitsschritten angegeben. Geordnet nach abnehmender Wichtigkeit

bedeuten sie Folgendes:

2.3 Angaben für den Notfall

Unterbrechen Sie im Notfall sofort folgende Versorgungen:

• Elektrische Energieversorgung, Druckluft und Gas.

Weitere Maßnahmen entnehmen Sie der Betriebsanleitung der Stromquelle

oder der Dokumentation weiterer Peripheriegeräte.

GEFAHR

Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden

wird, sind Tod oder schwerste Verletzungen die Folge.

WARNUNG

Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht

gemieden wird, können schwere Verletzungen die Folge sein.

VORSICHT

Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht

gemieden wird, können leichte oder geringfügige Verletzungen die Folge

sein.

HINWEIS

Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder

Sachschäden an der Ausrüstung die Folge sein können.

BAL.0085 • 2017-03-02 DE - 5

ABIMIG®W 3 Produktbeschreibung

3 Produktbeschreibung

3.1 Technische Daten

Die Belastungsdaten reduzieren sich beim Impulslichtbogen um bis zu 30%.

WARNUNG

Gefahren durch nicht bestimmungsgemäße Verwendung

Bei nicht bestimmungsgemäßer Verwendung können vom Gerät Gefahren

für Personen, Tiere und Sachwerte ausgehen.

• Verwenden Sie das Gerät ausschließlich bestimmungsgemäß.

• Bauen Sie das Gerät nicht eigenmächtig zur Leistungssteigerung um oder

verändern Sie es nicht.

• Das Gerät darf nur durch befähigte Personen

(in Deutschland siehe TRBS 1203) verwendet werden.

Transport und Lagerung −25 °C bis +55 °C

Relative Luftfeuchtigkeit bis 90 % bei 20 °C

Tab. 1 Umgebungsbedingungen im Betrieb

Spannungsart DC

Polung der Elektroden bei DC in der Regel positiv

Schutzgas (DIN EN ISO 14175) CO2 und Mischgas M21

Drahtarten handelsübliche Runddrähte

Spannungsbemessung 113 V S c h e i t e l w e r t

Schutzart der maschinenseitigen Anschlüsse (EN 60529) IP3X

Steuereinrichtungen im Handgriff für 42 V und 0,1 bis 1 A

Tab. 2 Allgemeine Brennerdaten (EN 60974-7)

Typ Kühlart Belastung ED Draht- Gasdurchfluss

M21 CO2

(A) (A) (%) (mm) (l/min)

452W flüssig 500 550 100 0,8–1,6 10–20

452DW flüssig 450 500 100 0,8–1,6 10–20

645W flüssig 600 650 100 0,8–1,6 10–20

Tab. 3 Produktspezifische Brennerdaten (EN 60974-7)

DE - 6 BAL.0085 • 2017-03-02

4 Lieferumfang ABIMIG®W

3.2 Verwendete Zeichen und Symbole

In der Betriebsanleitung werden folgende Zeichen und Symbole verwendet:

4Lieferumfang

Ausrüst- und Verschleißteile separat bestellen.

Bestelldaten und Identnummern der Ausrüst- und Verschleißteile entnehmen Sie

den aktuellen Bestellunterlagen oder der beiliegenden Ersatzteilliste. Kontakt

für Beratung und Bestellung finden Sie im Internet unter

www.binzel-abicor.com.

Vorlauftemperatur max. 40 °C

Durchfluss min. 0,9 l/min

Fließdruck min. 2,5 bar / max. 3,5 bar

Kühlung Zweikreis

Tab. 4 Angaben zur Kühlung

Standardlänge L 3,00 m, 4,00 m, 5,00 m

Kühlmittelanschluss Stecknippel NW 5

Kühlgeräteleistung min. 800 W

Steuerleitung 2-adrig

Tab. 5 Schlauchpaket

Symbol Beschreibung

• Aufzählungssymbol für Handlungsanweisungen und Aufzählungen

Querverweissymbol verweist auf detaillierte, ergänzende oder weiterführende Informationen

1Handlungsschritt/e im Text, die der Reihenfolge nach durchzuführen sind

BAL.0085 • 2017-03-02 DE - 7

ABIMIG®W 5 Inbetriebnahme

5 Inbetriebnahme

GEFAHR

Verletzungsgefahr durch unerwarteten Anlauf

Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw.

Demontage- und Reparaturarbeiten ist Folgendes zu beachten:

• Schalten Sie die Stromquelle aus.

• Sperren Sie die Gaszufuhr ab.

• Sperren Sie die Kühlmittelzufuhr ab.

• Sperren Sie die Druckluftzufuhr ab.

• Trennen Sie alle elektrischen Verbindungen.

GEFAHR

Verletzungsgefahr und Geräteschäden durch unautorisierte

Personen

Unsachgemäße Reparaturen und Änderungen am Produkt können zu

erheblichen Verletzungen und Geräteschäden führen. Die Produktgarantie

erlischt bei Eingriff durch unautorisierte Personen.

• Bedienungs-, Wartungs-, Reinigungs- und Reparaturarbeiten dürfen nur

von befähigten Personen (in Deutschland siehe TRBS 1203) durchgeführt

werden.

HINWEIS

• Beachten Sie folgende Angaben

3 Produktbeschreibung auf Seite DE-5

DE - 8 BAL.0085 • 2017-03-02

5 Inbetriebnahme ABIMIG®W

5.1 Brenner ausrüsten

Rüsten Sie die Brennerhälse gemäß der folgenden Abbildung aus. Achten Sie

auf die richtige Zuordnung und den festen Sitz der Verschleißteile:

VORSICHT

Verletzungsgefahr

Durchstich bzw. Einstich durch Drahtelektrode.

• Greifen Sie nicht in den Gefahrenbereich.

• Tragen Sie entsprechende Schutzhandschuhe.

HINWEIS

• Verwenden Sie zum Befestigen der Verschleißteile einen

Mehrfachschlüssel.

1Gasdüse

2Gasverteiler

3Stromdüse

4Auswechselbarer Düsenstock

5Spannzange

6Brennerhals

7Mehrfachschlüssel

Abb. 1 Brenner ausrüsten

452W

452DW

645W

1234567

BAL.0085 • 2017-03-02 DE - 9

ABIMIG®W 5 Inbetriebnahme

5.2 Drahtführung montieren

5.2.1 Führungsspirale

Abb. 2 Montage auf Seite DE-9

Zur Verwendung von Stahldrähten:

1Das Schlauchpaket (2) gestreckt auslegen, Gasdüse (9) und

Stromdüse (10) vom Brennerhals abschrauben.

2Die Überwurfmutter am Zentralstecker abschrauben und die

Führungsspirale (3) durch den Drahtförderschlauch bis zum Haltenippel

einschieben.

3Die Überwurfmutter wieder handfest aufschrauben und die Überlänge der

Führungsspirale (3) bündig mit dem Seitenschneider (7) am Brennerhals

bzw. Düsenstock (8) abschneiden.

1Brennerhals

2Schlauchpaket

3Führungsspirale

4Cutter

5Kunststoffseele

6Spitzer

7Seitenschneider

8Düsenstock

9Gasdüse

10 Stromdüse

Abb. 2 Montage

67 5

HINWEIS

• Neue, noch unbenutzte Führungsspiralen müssen auf die tatsächliche

Schlauchpaketlänge gekürzt werden.

DE - 10 BAL.0085 • 2017-03-02

5 Inbetriebnahme ABIMIG®W

4Die Überwurfmutter abschrauben und die Führungsspirale (3)

herausziehen.

5Den Anfang der Spirale im Winkel von ca. 40° anschleifen und die

Schnittkante entgraten.

6Die angespitzte Führungsspirale (3) durch den Drahtförderschlauch bis

zum Haltenippel einschieben, die Überwurfmutter aufschrauben und mit

dem Mehrfachschlüssel festziehen.

7Die Stromdüse (10) einschrauben und die Gasdüse (9) aufstecken.

5.2.2 Kunststoffseele

Abb. 2 Montage auf Seite DE-9

Zur Verwendung von Aluminium-, Kupfer, Nickel- und Edelstählen:

1Den Anfang der Kunststoffseele (5) mit dem ABICOR BINZEL-Spitzer (6)

ca. 40° anspitzen und Kunststoffseele (5) durch den Drahtförderschlauch

bis zum spürbaren Anschlag an die Stromdüse (10) schieben.

2Klemmnippel, O-Ring und Überwurfmutter auf die Kunststoffseele (5)

stecken und die Überwurfmutter unter Spannung festschrauben.

3Die überlange Kunststoffseele (5) vor den Drahtförderrollen markieren und

mit dem ABICOR BINZEL-Cutter (4) an der Markierung abschneiden.

4Die Schnittstelle mit dem Spitzer (6) anspitzen.

HINWEIS

• Neue, noch unbenutzte Kunststoffseelen müssen auf die tatsächliche

Schlauchpaketlänge gekürzt werden.

• Bei Kunststoffseelen mit Aussendurchmesser 4,00 mm, muss das

Kapillarrohr im Zwischenanschluss durch ein Führungsrohr ersetzt

werden.

• Wir empfehlen Ihnen die Kunststoffseele vor der Montage mit dem

ABICOR BINZEL-Spitzer im Winkel von 40° anzuspitzen.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Abicor Binzel Schweißzubehör Handbücher

Abicor Binzel

Abicor Binzel MF1-Rear Bedienungsanleitung

Abicor Binzel

Abicor Binzel MasterLiner Basic Flex/HD Bedienungsanleitung

Abicor Binzel

Abicor Binzel SR/ABITIG 9 Bedienungsanleitung

Abicor Binzel

Abicor Binzel xFUME PRO Bedienungsanleitung

Abicor Binzel

Abicor Binzel CAT3 Bedienungsanleitung

Abicor Binzel

Abicor Binzel Primo 5 Handbuch

Abicor Binzel

Abicor Binzel ALPHA Series Bedienungsanleitung

Abicor Binzel

Abicor Binzel ABIROB W50 Handbuch

Abicor Binzel

Abicor Binzel xFUME TIG 150/260W Kurzanleitung

Abicor Binzel

Abicor Binzel ABIMIG WT Bedienungsanleitung

Abicor Binzel

Abicor Binzel ABIMIG 0 Series Bedienungsanleitung

Abicor Binzel

Abicor Binzel DiST 3 Handbuch

Abicor Binzel

Abicor Binzel Air-blast and injection unit Bedienungsanleitung

Abicor Binzel

Abicor Binzel FES-200 Bedienungsanleitung

Abicor Binzel

Abicor Binzel SR 9 Bedienungsanleitung

Abicor Binzel

Abicor Binzel ABICLEANER 800 AC Bedienungsanleitung

Abicor Binzel

Abicor Binzel ROBO Compact W500 Bedienungsanleitung

Abicor Binzel

Abicor Binzel MB EVO PRO Bedienungsanleitung

Abicor Binzel

Abicor Binzel MFS-V3 M-Drive Bedienungsanleitung

Abicor Binzel

Abicor Binzel xFUME PRO Bedienungsanleitung

Abicor Binzel

Abicor Binzel Abirob W600 Handbuch

Abicor Binzel

Abicor Binzel AUT 61GD Bedienungsanleitung

Abicor Binzel

Abicor Binzel WH Bedienungsanleitung

Abicor Binzel

Abicor Binzel EWR Bedienungsanleitung

Beliebte Schweißzubehör Handbücher anderer Marken

Lincoln Electric

Lincoln Electric LT-7 Tractor Bedienungsanleitung

Weco

Weco Trolley R Bedienungsanleitung

Cornwell Tools

Cornwell Tools MMWC1 Bedienungsanleitung

Dohle

Dohle ExOn2A Bedienungsanleitung

Nederman

Nederman Fume Eliminator FE 840/2500/P150 Bedienungsanleitung

3M Speedglas 9100 Series Bedienungsanleitung

Miller Electric

Miller Electric OM-842 Bedienungsanleitung

Miller

Miller A-200 Series Bedienungsanleitung

optrel

optrel lifeflip autopilot Bedienungsanleitung

Miller

Miller MIGmatic M-25 Bedienungsanleitung

Tregaskiss

Tregaskiss TOUGH GUN TT3 Reamer Bedienungsanleitung

Sealey

Sealey SR20.V2 Bedienungsanleitung

iWeld

iWeld NORED EYE Bedienungsanleitung

Sthor

Sthor 74483 Bedienungsanleitung

Leister

Leister TWINNY T7 Bedienungsanleitung

Miller

Miller I-22 CE Bedienungsanleitung

LAHTI PRO

LAHTI PRO L1540400 Bedienungsanleitung

Lincoln Electric

Lincoln Electric K3091-1 Bedienungsanleitung
