AKG D 40 Bedienungsanleitung

D40

BEDIENUNGSANLEITUNG . . . . . . . . . .S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS . . . . . . . . . . . . . . .p. 13

Please read the manual before using the equipment!

MODE D’EMPLOI . . . . . . . . . . . . . . . . . . . . .p. 24

Veuillez lire cette notice avant d’utiliser le système!

ISTRUZIONI PER L’USO . . . . . . . . . . . . .p. 35

Prima di utilizzare l’apparecchio, leggere il manuale!

MODO DE EMPLEO . . . . . . . . . . . . . . . . . . .p. 46

¡Sirvase leer el manual antes de utilizar el equipo!

INSTRUÇÕES DE USO . . . . . . . . . . . . . . .p. 57

Favor leia este manual antes de usar o equipamento!

Seite

1 Sicherheitshinweis/Beschreibung ..........................................................3

1.1 Sicherheitshinweis ........................................................................3

1.2 Lieferumfang ................................................................................3

1.3 Optionales Zubehör .......................................................................3

1.4 Besondere Merkmale.....................................................................3

1.5 Kurzbeschreibung .........................................................................4

2 Anschluss................................................................................................5

3 Anwendung.............................................................................................6

3.1 Einleitung .....................................................................................6

3.2 Saxophon .....................................................................................6

3.3 Trompete......................................................................................7

3.4 Gitarrenverstärker .........................................................................8

3.5 Tom-Toms, Roto-Toms, Snare.........................................................8

3.6 Bongos, Congas,Timbales .............................................................9

4 Reinigung..............................................................................................10

5 Fehlerbehebung....................................................................................11

6 Technische Daten..................................................................................12

Inhaltsverzeichnis

2D 40

1.1 Sicherheits-

hinweis

1.2 Lieferumfang

1.3 Optionales

Zubehör

1.4 Besondere

Merkmale

• Überprüfen Sie bitte, ob das Gerät, an das Sie das Mi-

krofon anschließen möchten, den gültigen Sicher-

heitsbestimmungen entspricht und mit einer Sicher-

heitserdung versehen ist.

• Kontrollieren Sie bitte, ob die Verpackung alle oben ange-

führten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte

an Ihren AKG-Händler.

• Optionales Zubehör finden Sie im aktuellen AKG-Kata-

log/Folder oder auf www.akg.com. Ihr Händler berät Sie

gerne.

• Frequenzgang speziell für Instrumentalübertragung ausge-

legt.

• Integrierter schwenkbarer Stativanschluss zur einfachen

Montage auf Mikrofonstativen.

• Klemmhalterung H 440 erlaubt die direkte Montage an

Tom-Toms und ähnlichen Schlaginstrumenten.

• Integrierter Windschutz zur wirkungsvollen Unterdrückung

von Blas- und Windgeräuschen.

• Hohe Rückkopplungssicherheit durch frequenzunabhän-

gige nierenförmige Richtcharakteristik.

1 Sicherheitshinweis/Beschreibung

D 40 3

1 D 40 1 H 440 1 Etui

1.5 Kurzbeschreibung Das D 40 ist ein dynamisches Richtmikrofon (Druckgradienten-

empfänger). Es wurde speziell als Instrumentalmikrofon für den

harten Bühneneinsatz entwickelt. Der integrierte Stativan-

schluss besitzt einen Schwenkbereich von ca. 135° zur einfa-

chen, exakten und sicheren Ausrichtung des Mikrofons. Die

mitgelieferte Klemmhalterung H 440 erlaubt Ihnen, das Mikro-

fon direkt am Spannring von Tom-Toms, Snare, Roto-Toms

usw. anzuklemmen. Durch seine nierenförmige, frequenzunab-

hängige Richtcharakteristik ist das D 40 besonders unempfind-

lich gegen Rückkopplungen. Zum Schutz des Wandlersystems

vor Beschädigungen besitzt das D 40 einen stabilen inneren

Stützkorb. Das massive Metallgehäuse und der Außengrill aus

Stahldrahtgitter schützen das System zusätzlich. Der Aussen-

grill dient zusammen mit dem darunterliegenden Spezialge-

webe als Windschutz, der Blasgeräusche sowie Windgeräusche

auf Open-Air-Bühnen zuverlässig ausschaltet.

1 Beschreibung

4D 40

Das Mikrofon besitzt einen symmetrischen Ausgang mit 3-poli-

gem XLR-Stecker:

Stift 1 = Masse

Stift 2 = Tonader (inphase)

Stift 3 = Tonader

Sie können das Mikrofon sowohl an symmetrische als auch

asymmetrische Mikrofoneingänge anschließen.

• Wenn Sie das Mikrofon an einen symmetrischen Mikrofon-

eingang (XLR-Buchse) anschließen wollen, verwenden Sie

ein handelsübliches XLR-Kabel.

• Wenn Sie das Mikrofon an einen asymmetrischen Mikro-

foneingang (6,3 mm-Klinkenbuchse) anschließen wollen,

verwenden Sie ein Kabel mit XLR-Kupplung und 6,3 mm-

Mono-Klinkenstecker.

Bitte beachten Sie, dass asymmetrische Kabel Einstreuun-

gen aus Magnetfeldern (von Netz- und Lichtkabeln, Elektro-

motoren usw.) wie eine Antenne aufnehmen können. Bei

Kabeln, die länger als 5 m sind, kann dies zu Brumm- und

ähnlichen Störgeräuschen führen.

2 Anschluss

D 40 5

3.1 Einleitung

3.2 Saxophon

Abb. 1: Mikrofon-

aufstellung für

Saxophon

Siehe Abb. 1.

Um den ”richtigen” Sound zu finden, müssen Sie in jedem Fall

mit der Mikrofonaufstellung experimentieren. Hinweise dazu

finden Sie in den folgenden Kapiteln.

Beachten Sie, dass bei geringen Abständen zwischen Instru-

ment und Mikrofon die Bässe stärker betont werden (”Nahef-

fekt”).

Wenn Sie das Klappengeräusch als charakteristisch für den Sa-

xophonklang oder das Musikstück empfinden, richten Sie das

Mikrofon auf die Mitte des Instruments.

Erscheinen Ihnen die Klappengeräusche jedoch als störend,

richten Sie das Mikrofon auf den vorderen äusseren Rand des

Schallbechers.

Wenn Sie das Mikrofon in den Schallbecher hinein zeigen las-

sen, werden Sie einen hohen Anteil an Luftgeräuschen erhal-

ten.

Der optimale Mikrofonabstand beträgt 20 bis 30 cm.

Auf der Bühne müssen Sie eventuell näher zum Mikrofon gehen

(bis 5 cm), um Rückkopplungen und Übersprechen von anderen

Instrumenten zu vermeiden. Achten Sie in diesem Fall beson-

ders darauf, nicht direkt in das Mikrofon zu blasen.

3 Anwendung

6D 40

3.3 Trompete

Abb. 2: Mikrofon-

aufstellung für Trompete

Siehe Abb. 2.

Die Trompete erzeugt Schalldruckpegel von bis zu 130 dB. Um

Verzerrungen durch Übersteuerung zu vermeiden, richten Sie

das Mikrofon auf den unteren Rand des Schallbechers aus.

Der optimale Mikrofonabstand beträgt 30 bis 50 cm.

Auf der Bühne müssen Sie eventuell näher zum Mikrofon gehen

(bis 5 cm), um Rückkopplungen und Übersprechen von anderen

Instrumenten zu vermeiden. Achten Sie in diesem Fall beson-

ders darauf, nicht direkt in das Mikrofon zu blasen.

Sollte das Mikrofon zuviel Luftgeräusche übertragen, verwen-

den Sie einen zusätzlichen Windschutz, z.B. W 880 von AKG

(optional).

3 Anwendung

D 40 7

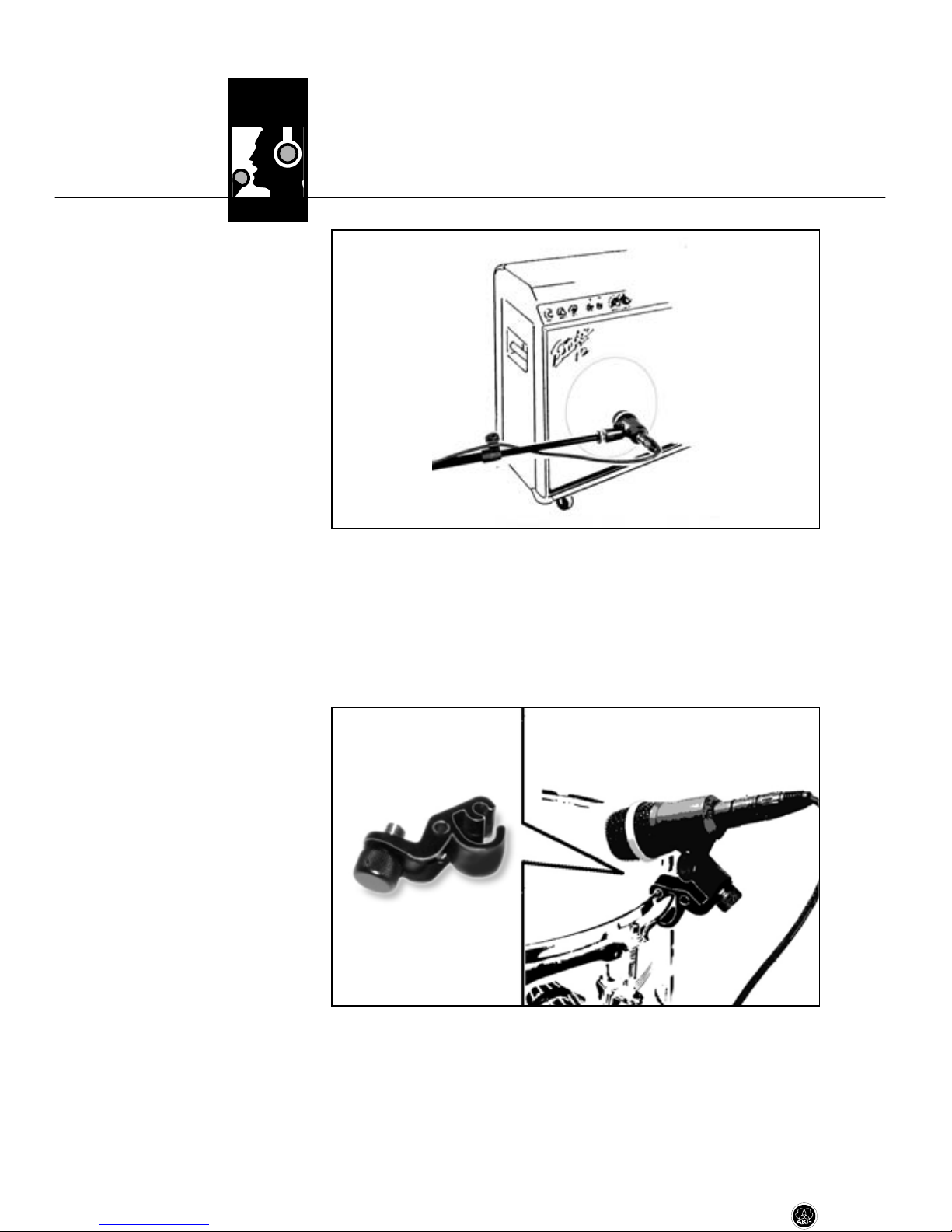

3.4 Gitarrenverstärker

Abb. 3: Mikrofon-

aufstellung für

Gitarrenverstärker

Siehe Abb. 3.

3.5 Tom-Toms,

Roto-Toms, Snare

Abb. 4: Mikrofon am

Tom-Tom befestigen

Siehe Abb. 4.

Lautsprecher strahlen die hohen Frequenzen sehr stark gebün-

delt aus.

Stellen Sie das Mikrofon in einer Entfernung von 5 bis 15 cm vor

der Lautsprechermembran auf und richten Sie es auf den Mit-

telpunkt der Membran aus.

1. Um zu langes Nachschwingen des Schlagfells zu verhin-

dern, befestigen Sie einen Filzstreifen oder ein Papierta-

schentuch mit Klebeband seitlich auf dem Schlagfell.

2. Schrauben Sie die mitgelieferte Klemmhalterung H 440 mit

Hilfe der unverlierbaren Rändelschraube der Klemmhalte-

rung H 440 am Stativanschluss des Mikrofons an.

3 Anwendung

8D 40

Siehe Abb. 4 auf Seite 8.

Abb. 5: Mikrofon-

ausrichtung für Tom-

Tom und Roto-Tom

Siehe Abb. 5.

3.6 Bongos, Congas,

Timbales

Abb. 6: Mikrofon-

aufstellung für Bongos

Siehe Abb. 6.

3. Hängen Sie die obere Nut der Klemmhatlerung H 440 am

oberen Rand des Spannrings ein.

4. Hängen Sie die untere Nut der Klemmhalterung H 440 an

der Unterseite des Spannrings ein.

5. Richten Sie das Mikrofon auf den äusseren Rand des

Schlagfells aus.

Stellen Sie das Mikrofon so nahe wie möglich bei den Trommeln

auf und richten Sie das Mikrofon zwischen die beiden Trom-

meln.

3 Anwendung

D 40 9

Siehe auch Kapitel 3.5.

Sie können auch zwei Mikrofone verwenden:

Stellen Sie die Mikrofone in einem Winkel von 45° zueinander

auf und richten Sie sie auf den äusseren Schlagfellrand aus.

Richten Sie sich beim Mikrofonabstand danach, wieviel oder

wie wenig Anschlaggeräusch Sie übertragen wollen. Je kürzer

der Mikrofonabstand, umso stärker das Anschlaggeräusch.

An Timbales und ähnlichen Trommeln mit Spannring können

Sie das Mikrofon auch mit Hilfe der mitgelieferten Klemmhalte-

rung H 440 direkt am Spannring befestigen.

• Reinigen Sie das Gehäuse des Mikrofons mit einem mit

Wasser befeuchteten Tuch.

3 Anwendung

10 D 40

4 Reinigung
