ALPA Exacto BB002 Gebrauchsanweisung
Lingua originale: inglese REV. 2 - 11/20
Exacto
metrology
ALPA_MICROMETER_EXACTO
ZERO SETTING PROCEDURE FOR EXTERNAL MICROMETER
40
45
0
5
10

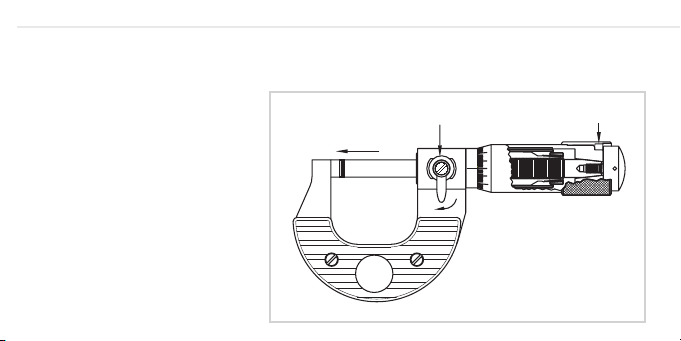

Clean the measuring faces
thoroughly. Use ratchet to ush or
bridge the measuring faces with
each other (or with the faces of
setting gauge for above 25mm) &
lock the spindle by locking unit &
read the value.
Locking unit Ratchet
EN
ZERO SETTING PROCEDURE FOR EXTERNAL MICROMETER

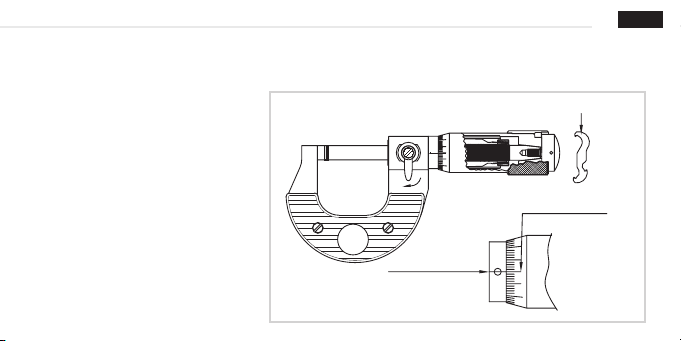

If The zero setting error is about
or less than ±0.01 mm:
• Insert the spanner key into
the hole on the sleeve on the
opposite side of the index line,
and rotate the sleeve to align the
index line with the thimble zero
line
40
45
0
5
10
40
45
0
5
10
Spanner
Thimble zero line
Sleeve index line
ALPA_MICROMETER_EXACTO
ZERO SETTING PROCEDURE FOR EXTERNAL MICROMETER

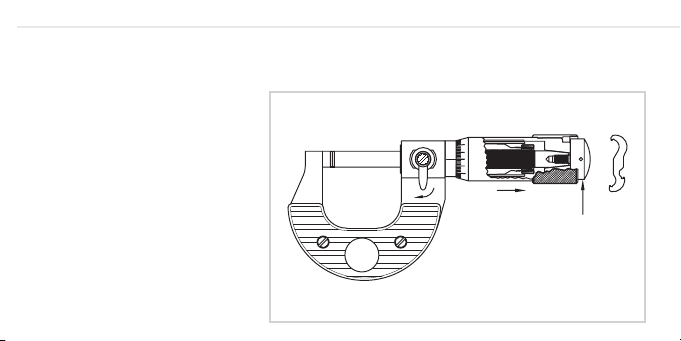

If The zero setting error is more
than ±0.01 mm:
• Loosen the ratchet cap, using
the Spanner
• Press the thimble outward so
that it can freely move, then align
the thimble zero line with the
sleeve index line
• Lock the ratchet cap, using the
Spanner at the original position to
secure
40
45
0
5
10
Ratchet Cap
EN
000
(A) (B) (C)
ZERO SETTING PROCEDURE FOR EXTERNAL MICROMETER
If Zero not set properly like g.(B) then repeat the procedure.
Sleeve index line
Thimble zero line
ALPA_MICROMETER_EXACTO
PROCEDURA DI AZZERAMENTO PER MICROMETRI PER ESTERNI
40
45
0
5
10
Pulire bene le superci di
contatto. Utilizzare la frizione per
portare l’asta di misura a contatto
con l’incudine (oppure a contatto
con il blocchetto di riscontro al
di sopra dei 25mm), bloccare
l’asta di misura con la Leva di
bloccaggio e leggere il valore.
Leva di bloccaggio Frizione
IT
PROCEDURA DI AZZERAMENTO PER MICROMETRI PER ESTERNI
Se l’errore di azzeramento è
minore o uguale ±0.01mm:
• Inserire la chiave di
regolazione nel lato opposto
rispetto alla linea di riscontro
della bussola per allinearla con la
linea di azzeramento del tamburo
40
45
0
5
10
40
45
0
5
10
Chiave di regolazione
Linea di azzeramento del tamburo
Linea di riscontro
della bussola
ALPA_MICROMETER_EXACTO
PROCEDURA DI AZZERAMENTO PER MICROMETRI PER ESTERNI
Se l’errore di azzeramento è
maggiore o uguale ±0.01mm:
• Rimuovere il tappo della
frizione utilizzando l’apposita
chiave
• Spingere il tamburo verso
l’esterno in modo tale che si
possa muovere facilmente, quindi
allineare la linea di azzeramento
del tamburo con la linea di
riscontro della bussola
• Chiudere il tappo della frizione
utilizzando l’apposita chiave
40
45
0
5
10
Tappo della frizione
IT
000
(A) (B) (C)
PROCEDURA DI AZZERAMENTO PER MICROMETRI PER ESTERNI
Se il risultato dell’azzeramento non è conforme alla gura B, ripetere la procedura.
Linea di riscontro della bussola
Linea di azzeramento del tamburo
ALPA_MICROMETER_EXACTO
ANLEITUNG ZUR NULLSTELLUNG BEI MESSSCHRAUBEN FÜR AUSSENMASSE
40
45
0
5
10
Die Kontaktächen gründlich
reinigen. Die Kupplung
verwenden, um den Messstab
an den Amboss (oder an das
Endmaß oberhalb der 25 mm)
anzunähern. Den Messstab mit
dem Klemmhebel feststellen und
den Messwert ablesen.
Klemmhebel Kupplung
