Alphacool EISBAER LT AURORA Bedienungsanleitung

EISBAER LT AURORA

EISBAER LT

V.1.000-02.2022

EISBAER LT AURORA EISBAER LT Deutsch

Deutsch EISBAER LT AURORA EISBAER LT
2


Deutsch 4
Sicherheitshinweise 4
Montagematerial 4
Technische Details 5
Radiatormontage 6
Lüfter & Beleuchtung anschliessen 7
Anschluss der Beleuchtung an das Mainboard 8
Vorbereitung CPU 10
Kühlermontage 11
INTEL 1156 / 1155 / 1150 / 1151 / 1200 / 1700 11
INTEL 2011 / 2011-3 / 2066 13
AMD AM3+ / AM3 / AM2+ / AM2 13
AMD AM5 / AM4 17
AMD TR4 / sTRX4 18
Pumpe anschliessen 20
Inbetriebnahme 23
Handhabung Schnellverschluss 23
Erweitern mit Eiswolf All in One 24
English 25
Safety Instructions 25
Mounting material 26
Technical Details 26
Radiator Mounting 27
Connecting fans & Digital rgb 28
Connect Lighting to the mainboard 30
Preparation CPU 32
Cooler Installation 33
INTEL 1156 / 1155 / 1150 / 1151 / 1200 / 1700 33

 EISBAER LT AURORA EISBAER LT Deutsch
3

INTEL 2011 / 2011-3 / 2066 35
AMD AM3+ / AM3 / AM2+ / AM2 36
AMD AM5 / AM4 38
AMD TR4 / sTRX4 40
Connect the pump 42
Initial Start Up 45
Using Quick Release Connectors 45
Expanding the Loop with Eiswolf GPU AiO 46
Français 47
Avis général de sécurité 47
Matériel d'installation 48
Details techniques 48
Montage du radiateur 49
Brancher l'eclairage & les ventilateurs 51
Brancher l'eclairage sur la carte mere 52
Préparation CPU 54
Bloc installation 55
INTEL 1156 / 1155 / 1150 / 1151 / 1200 / 1700 55
INTEL 2011 / 2011-3 / 2066 57
AMD AM3+ / AM3 / AM2+ / AM2 59
AMD AM5 / AM4 61
AMD TR4 / sTRX4 62
Brancher la pompe 64
Mise en Service 67
Utilisation Raccords Rapide 67
Agrandissement par GPX Eiswolf 68



Deutsch EISBAER LT AURORA EISBAER LT

Anzahl und Art variiert je

nach Version

Anzahl variiert je

nach Version

Deutsch

SICHERHEITSHINWEISE

Lesen Sie die Sicherheitshinweise, bevor Sie mit der Installation beginnen.

MONTAGEMATERIAL

RADIATOR

LÜFTER

M3x5

M3x30

EISBAER

KÜHLER

Wärmeleitpaste

Druckfedern

4x 0,5 mm

Unterleg-

scheiben

AMD

Set Halterung

4x AMD

Schrauben

4x2 mm

Unterleg-

scheiben

1x TR4/sTRX4

Montageset

INTEL

Set Halterung

4x115x/1200

Schrauben

4x 2011

Schrauben

Backplate

ZUBEHÖR

Y-Adapter 4-Pin

PWM

1x Digital-RGB Controller + Adapter

Anzahl

variiert je

nach

Version

NUR

Aurora

Edition

EISBAER LT AURORA EISBAER LT Deutsch

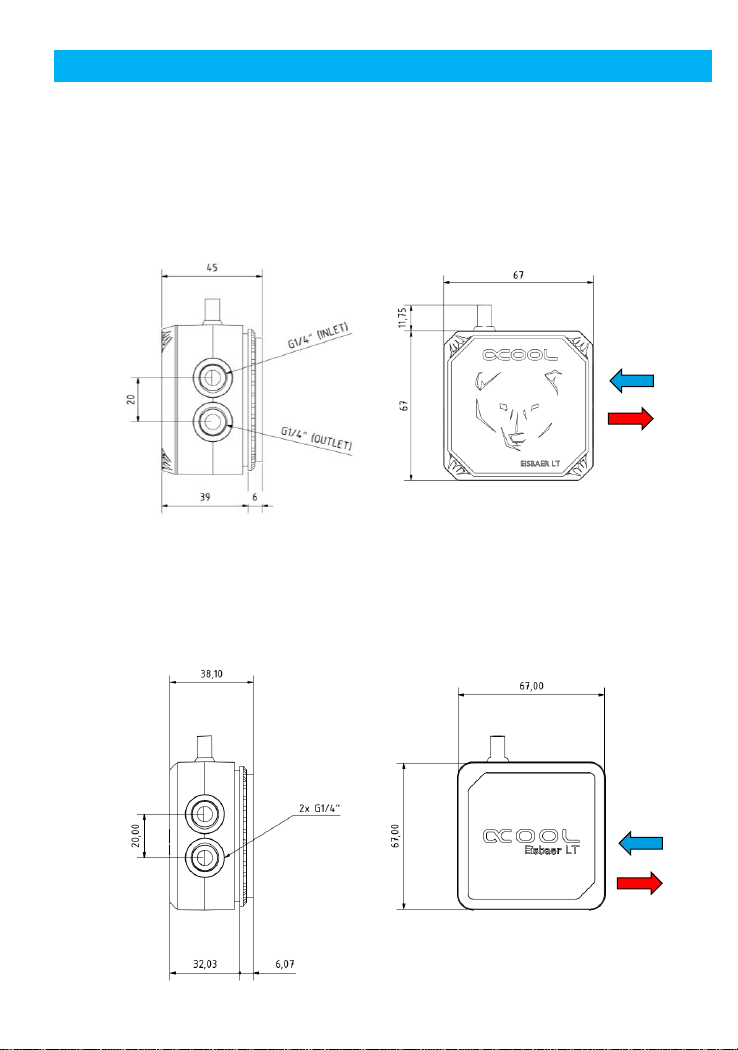

TECHNISCHE DETAILS

[Maße in mm]

KÜHLER

Eisbaer LT Aurora

AMD: AM5 / AM4 / TR4 / sTRX4 /

AM3+ / AM3 / AM2+ / AM2

INTEL: 2011 / 2011-3 / 2066 /1156 /

1155 / 1151 / 1150 / 1200 /

1700

Eine Halterung für den Sockel

2011-3 Narrow ILM (Art. Nr.:

12531)

ist separat erhältlich.

Gewindeeingänge: G1/4“ (IN, OUT, FILL)

Beleuchtung: Digital-RGB

Betriebsspannung: 5 V

Maximale Leistungsaufnahme: 1 W

Eisbaer LT

Deutsch EISBAER LT AURORA EISBAER LT

M3 x 5

M3 x 30

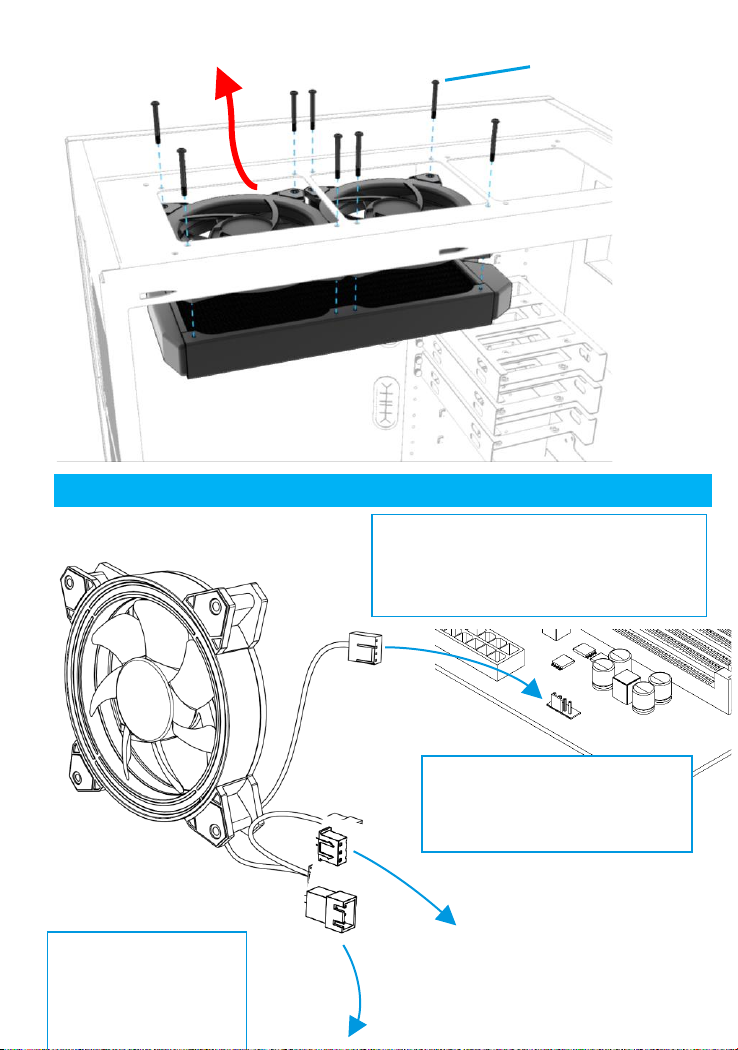

RADIATORMONTAGE

Lüfter drückend

EISBAER LT AURORA EISBAER LT Deutsch

Digital –RGB female

Beleuchtungssteuerung über das

Mainboard oder den

beiliegenden Digital - RGB

Controller

Lüfter saugend

LÜFTER & BELEUCHTUNG ANSCHLIESSEN

4-Pin PWM

Stromversorgung / Drehzahlregelung

über das Mainboard oder Ihre

Lüftersteuerung

Digital –RGB male

Schließen Sie weitere

Digital –RGB Elemente

an für synchrone

Beleuchtungseffekte

Deutsch EISBAER LT AURORA EISBAER LT

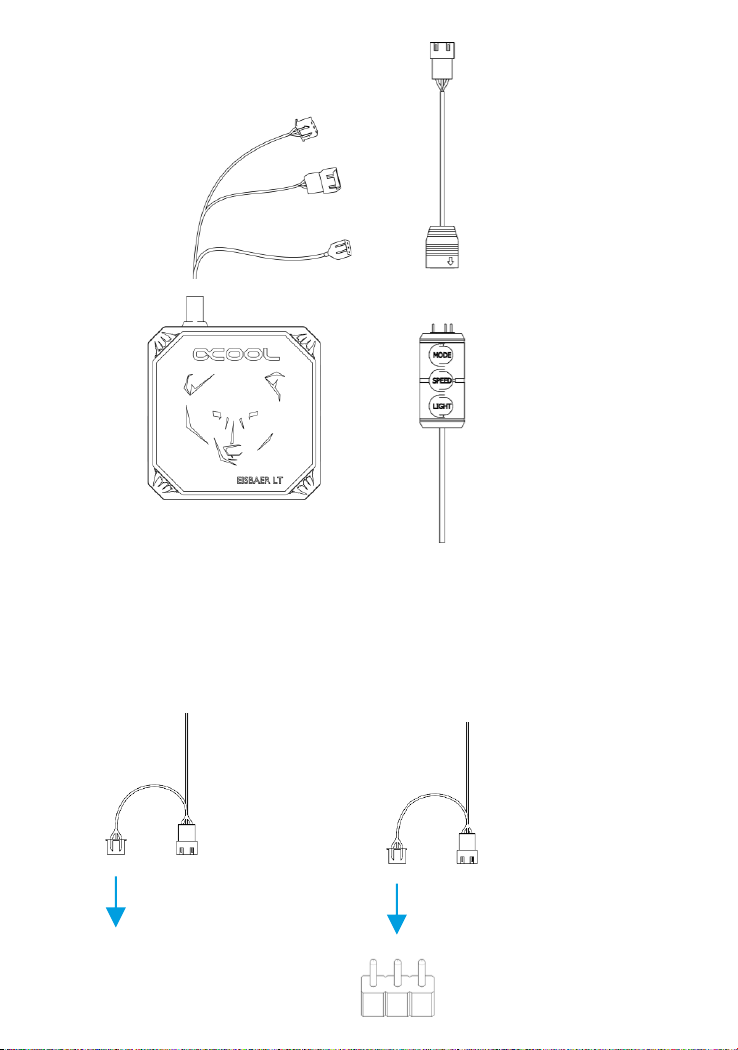

Anschluss der Beleuchtung an das Mainboard

Möchten Sie den beiliegenden Controller nicht verwenden, können Sie die Beleuchtung

auch direkt über Ihr Mainboard anschließen und steuern.

Wählen Sie die korrekte Verkabelung, in Abhängigkeit von Ihrem Mainboard:

NUR

Aurora

Edition

EISBAER LT AURORA EISBAER LT Deutsch

NICHT AN 12V

RGB HEADER

ANSCHLIESSEN

5V DG

VD G
