Ameriwood HOME 1783341COM Bedienungsanleitung

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance?

Nesacitas partes o

Asistancia?

Besoin de Pièces ou

d'assistance?

WWW.AMERIWOODHOME.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B341783341COM

1783341COM

Please Recycle

Recicle Por Favor

Réutilisez SVP

THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY

INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.

Date of Purchase ___ / ___ / ___

Lot Number:

B341783341COM

3 /54

www.ameriwoodhome.com

PARTS - PIEZAS - PIECES

Parts List

DESCRIPTION

PART NUMBER

QTY

ITEM

LEFT PANEL317833410101A

RIGHT PANEL

317833410201B

LEFT UPPER PARTITION

317833410311

RIGHT UPPER PARTITION

317833410411D

LEFT LOWER PARTITION317833410511E

RIGHT LOWER PARTITION

317833410611F

TOP317833411311M

BOTTOM317833411401N

FIXED SHELF

317833411501

CENTER SHELF

317833411601P

SIDE SHELF

317833411702

UPPER SIDE MOLDING

317833411802R

LOWER RAIL317833411902S

LEFT PANEL RAIL317833412001T

RIGHT PANEL RAIL317833412101U

UPPER FRONT MOLDING317833412211V

CENTER MOLDING

317833412301W

FRONT LEG

317833412402X

REAR LEG

317833412502Y

CENTER BACK317833412711AA

CENTER SHELF MOLDING317833412801BB

SIDE SHELF MOLDING

317833412902

LEFT ASSEMBLED DOOR

317833413001

RIGHT ASSEMBLED DOOR

317833413101EE

BACK PANELK1783341002FF

Parts shown are the base cabinet of your model. Drawers shown on next page. Please note, some parts are labeled with a sticker and some

parts have a letter stamped on a raw edge.

Piezas mostradas son la base del gabinete de su modelo. Cajones que se muestra en la siguiente página. Tenga en cuenta las mismas

partes se etiquetan con una etiqueta engomada y algunas partes tienen una carta impresa en un borde crudo.

Pièces indiquées sont le placard de votre modèle. Tiroirs montrés sur la page suivante. Veuillez noter que les mêmes pièces sont pourvus

d'une étiquette et certaines régions ont une lettre estampillée sur le bord brut.

This piece is paperboard construction. It is not made from wood but is

required for the assembly of your unit.

Esto pedazo son la construcción del cartón. Ello no son hecho de

madera, pero se requlere para la asamblea de su unidad.

Cette pièce est de construction en carton. Elle n'est pas fabriquée de

bois, mais nécessaire pour l'assemblage de votre meuble.

Spanish & French parts list on page 5.

Lista de piezas españolas y francesas en la página 5.

Liste des pièces espagnoles et françaises à la page 5.

B341783341COM

4 /54

www.ameriwoodhome.com

PARTS - PIEZAS - PIECES

Parts List

DESCRIPTIONPART NUMBERQTYITEM

LEFT DRAWER SIDE

356833310702

DRAWER BACK

317833310802H

DRAWER BOTTOM

317833310902I

RIGHT DRAWER SIDE356833311002

LEFT DRAWER FRONT317833411101K

RIGHT DRAWER FRONT317833411201L

Parts shown are for the left drawer and right drawer. Please note, some parts are labeled with a sticker and some parts have a letter

stamped on a raw edge.

Piezas que se muestran son para el cajón de la izquierda y la derecha del cajón. Tenga en cuenta que algunas partes están etiquetados

con una pegatina y algunas partes tener una carta sellada en un borde crudo.

Pièces indiqués sont pour le tiroir de gauche et un tiroir droite. S'il vous plaît noter, certaines parties sont marqués avec un autocollant et

certaines parties ont une lettre estampillée sur un bord brut.

left drawer

cajón izquierdo

tiroir de gauche

right drawer

cajón derecha

tiroir de droit

I I

B341783341COM

5 /54

www.ameriwoodhome.com

Parts List

DESCRIPTION

PART NUMBER

QTY

ITEM

panel de la izquierda / panneau de gauche

317833410101A

panel de la derecha / panneau de droite317833410201B

partición superior izquierda / cloison supérieure gauche

317833410311

partición superior derecha / partition supérieur droit317833410411D

partición inferior izquierdo / cloison inférieure gauche317833410511E

partición inferior derecha / partition bas à droite317833410611

lado del cajón izquierdo / côté du tiroir gauche 356833310702G

cajón de nuevo / tiroir arrière

317833310802H

fondo del cajón / fond de tiroir317833310902

lado del cajón derecho / côté du tiroir droit

356833311002J

frente del cajón izquierdo / avant gauche du tiroir

317833411101K

frente del cajón derecho / avant droit du tiroir

317833411201L

cima / dessus

317833411311M

fondo / fond

317833411401N

estante fijo / l'etagère fixe317833411501O

estante central / étagère centrale317833411601P

estante lateral / tablette latérale

317833411702

molduras laterales superior / moulage de la face supérieure

317833411802R

inferior ferroviario / rail inférieur

317833411902

ferrocarril panel izquierdo / rail de panneau de gauche317833412001T

ferrocarril panel derecho / rail de panneau de droite

317833412101U

moldeo frontal superior / moulage avant supérieure317833412211V

moldeo centro / centre moulage317833412301W

pata delantera / jambe avant317833412402X

pata trasera / jambe arrière317833412502Y

centro de la espalda / centrer retour

317833412711AA

moldeo estante central / étagère centrale moulage31783213412801BB

moldeo estante lateral / étagère moulage latérale

317833412902

puerta izquierda / porte gauche

317833413001DD

puerta derecha / porte droite317833413101

panel posterior / panneau arrière

K1783341001FF

B341783341COM

6 /54

www.ameriwoodhome.com

PARTS - PIEZAS - PIECES

3 2

#A82780

door track

tachuela de la puerta

rail de porte

4 4

#A54203

drawer bracket

soporte de caón

support de tiroir

right cabinet memberleft cabinet member left drawer runner right drawer runner

corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón

#A56035

glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

1c1b

1 2

2 4

#A52480

knob

perilla

bouton

5 2

#A43105

foot

pie

patte

6 2

#A43490

glide spacer

glide espaciador

glide entretoise

cam bolt

#A22610

perno de leva

boulon de came

#A21660

wood dowel

clavija de madera

goujon de bois

916

10 27

#A22910

connector bolt

perno del conectador

boulon de raccordement

raccord

conectador

connector

#A22900

12 14

#A12810

1" pan head

1" cabeza redondo

1" vis

#A11080

cabeza plano 7/16"

7/16" flat head

tête plate 7/16"

17 8

#A11600

1-1/4" flat head

cabeza plano 1-1/4"

tête plate 1-1/4"

#A17400

8-32 x 7/8" bolt

tornillo 7/8"

vis 7/8"

18 4

x19 28

#A21110

nail

clavo

clou

20 4

#A71870

door roller

rodillo de la puerta

galet de porte

21 4

#A71880

door guide

guia de la puerta

guide de porte

#A12000

3/8" washer head

cabeza redondo 3/8"

tête ronde 3/8"

15 20

black

negro

noir

silver

plata

argent

Parts next page/Partes página siguiente/Pièces page suivante

A22620

cam lock

cerradura le leva

serrure de camd

732

#A23030

confirmat

confirmado

confirmé

14 12

#A12120

7/16" pan head

cabeza redondo 7/16"

tête ronde 7/16"

16 20

B341783341COM

7 /54

www.ameriwoodhome.com

23 1

#B64393

TV Warning

TV Advertencia

TV Avertissement

----------------------

22 4

#A17500

1" bolt

tornillo 1"

vis 1"

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

Please Note:

You may need to lightly tap the wood dowels to

insert into the holes during your assembly process.

Por favor, tenga en cuenta que:

Es posible que deba golpear ligeramente las

clavijas de madera para insertarlas en los

agujeros durante el proceso de ensamblaje.

Veuillez noter :

Vous devrez peut-être taper légèrement sur les

chevilles en bois à insérer dans les trous pendant

votre processus d'assemblage.

wood dowel

B341783341COM

8 /54

www.ameriwoodhome.com

Important: When using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is

tight. Failure to do so may result in stripping the screw.

Importante: Cuando se utiliza un taladro eléctrico o corriente desarmador para atornillar, tenga en cuenta a despacio y se

detendrá cuando el tornillo está apretado. No hacerlo puede resultar en despojar el tornillo.

Important : Lorsque vous utilisez une perceuse électrique ou un tournevis électrique pour le vissage, sachez pour ralentir et

arrêter lorsque la vis est serrée. Faute de quoi vous risquez dans la vis se déshabillant.

You will need to tap the connector (11) with a hammer to

fully insert. Be sure the connector is positioned as shown

before pushing into holes.

Quizá necesites golpear el conector (11) suavemente con

un martillo para insertar conpletamente. Esté seguro que

conectador está colocado como se muestra antes de

empujar en los agujeros.

Vous devez taper sur le

connecteur (11) avec un

marteau pour insérer

complètement.

Assurez-vous que le

connecteur est

positionné comme

indiqué avant de

pousser dans les trous.

B341783341COM

9 /54

www.ameriwoodhome.com

10 12

You will use the larger holes in the rear legs (Y) for the connector bolts (10). The rear legs (Y) has holes in the front and rear

surface.

Utilizará los agujeros más grandes en las piernas traseras (Y) para los tornillos del conector (10). Las patas traseras (Y) agujeros

en la superficie frontal y trasera.

Vous allez utiliser les plus grands trous dans les pattes arrière (Y) pour les boulons de raccordement (10). Les pieds arrière (Y) a

des trous dans la surface avant et arrière.

B341783341COM

10 /54

www.ameriwoodhome.com

Finished Edge

Borde Acabado

Bord Fini

End View

Vista Final

Vau Finale

Small holes in rear surface.

Los agujeros pequeños en superficie posterior.

Petits trous dans la surface arrière.

Press the front and rear legs (X&Y) onto the left panel (A) so the connector bolts (10) engage the connectors (11). Turn the screw

in the center of the connector (11) clockwise to lock in place.

Pulse las piernas delanteras y traseras (X & Y) en el panel de la izquierda (A) por lo que los pernos de conector (10) se acoplan

los conectores (11). Gire el tornillo en el centro del conector (11) hacia la derecha para que encaje en su lugar.

Appuyez sur les pattes avant et arrière (X & Y) sur le panneau de gauche (A) de sorte que les boulons de raccordement (10)

engager les connecteurs (11). Tourner la vis dans le centre du connecteur (11) dans le sens horaire pour verrouiller en place.

Turn screw clockwise to lock in place.

Gire hacia la derecha el tornillo para bloquear en su lugar.

Tournez vers la droite pour verrouiller la vis en place.

A10

Andere Ameriwood HOME Inneneinrichtung Handbücher

Ameriwood HOME

Ameriwood HOME 1005339COM Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME systembuild EVOLUTION 2566408COM Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME 9833337COM Bedienungsanleitung

Ameriwood HOME

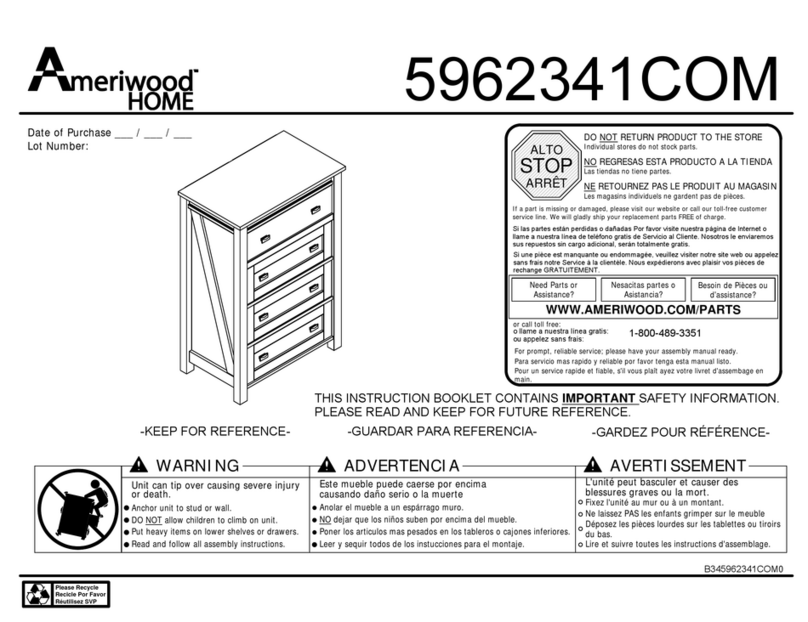

Ameriwood HOME 5962341COM Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME 1359903COM Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME Monticello 7962319COM Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME Ellington Double Door Cabinet Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME 3919335COM Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME Colebrook 5555555COM Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME 7191340EBL Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME 4566926COM Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME Belmont 5992015K Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME 5945307COM Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME 6762341COM Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME 3576301PCOM Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME 5593500COM Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME 9414335EBL Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME 5683215PCOM Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME 1822847COM Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME 4566850COM Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME 6429407COM Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME NOVOGRATZ 5744015COM Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME 1851335W Bedienungsanleitung

Ameriwood HOME

Ameriwood HOME 7997013COM Bedienungsanleitung

Beliebte Inneneinrichtung Handbücher anderer Marken

Homelegance

Homelegance California 1662PEK-1CK Bedienungsanleitung

Osmond Ergonomics

Osmond Ergonomics FLO Bedienungsanleitung

OVE

OVE ELOISE 42 Bedienungsanleitung

overstock

overstock MF286255 Bedienungsanleitung

Sonoma

Sonoma 160-801 Bedienungsanleitung

BOLERO

BOLERO Wicker Side Chair CF158 Installationsanleitung

Coaster

Coaster 4799N Bedienungsanleitung

Stor-It-All

Stor-It-All WS39MP Programmierhandbuch

Lexicon

Lexicon 194840161868 Bedienungsanleitung

Next AMELIA NEW 462947 Bedienungsanleitung

Furinno

Furinno 18089 Bedienungsanleitung

Munchkin

Munchkin Push to Close MK0001 Bedienungsanleitung

impekk

impekk Manual II Bedienungsanleitung

Elements

Elements Ember Nightstand CEB700NSE Bedienungsanleitung

JWA

JWA CARY 68429 Bedienungsanleitung

VIPACK

VIPACK AMORI AMKB9014 Bedienungsanleitung

Anthro

Anthro GT03 Series Bedienungsanleitung

Rowico

Rowico SANNA Bedienungsanleitung
