Ameriwood HOME 9354015PCOM Bedienungsanleitung

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.ALTRAFURNITURE.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B349354015PCOM0

9354015PCOM

Please Recycle

Recicle Por Favor

Réutilisez SVP

B349354015PCOM0

3 /14

?? www.altrafurniture.com ??

PARTS - PIEZAS- PIECES

ABC

DEF

left panel

panel izquierdo

panneau gauche

T9354015010CS

left rear panel

panneau

izquierdo de

atrás

panneau

arrièregauche

T9354015020CS

rightrear panel

panneau derecho

de atrás

panneau arrière

droit

T9354015030CS

return panel

retour

panel de

retorno

T9354015040CS

modesty panel

panel de modestia

panneau de modestie

T9354015050CS

top

cima

dessus

T9354015070CS

fixed shelf

estante fijo

étagère fixe

T9354015090CS

return modesty panel

panel de retourno modesto

panneau de modestie retour

T9354015060CS

return top

cima del retorno

dessus du retour

T9354015080CS

rail

barra

guide

T9354015100CS

B349354015PCOM0

4 /14

?? www.altrafurniture.com ??

PARTS - PIEZAS- PIECES

1/2" pan head

cabeza redondo 1/2"

tête ronde

connecting plate

placa de conexión

plaque de reccordement

x 2

TCS2011

cam lock

cerradura de leva

serrure de came

126

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonneorientation de la came.

This illustration showshow the CAM fastening system works.

Estailustración muestrael sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME etson fonctionnement.

Lock

Apretar

Serrer

cam bolt

perno de leva

boulon de came

226

330

cam cover

tapa de tornillo

cache-came

tête plate 1-3/4"

cabeza plano 1-3/4"

1-3/4" flat head

TCS2010 TCS2205

TCS1073

TCS1008

TCS4007

grommet

ojal

rondelle 7

x 2

TCS7011

B349354015PCOM0

5 /14

?? www.altrafurniture.com ??

AIx 2

1 10

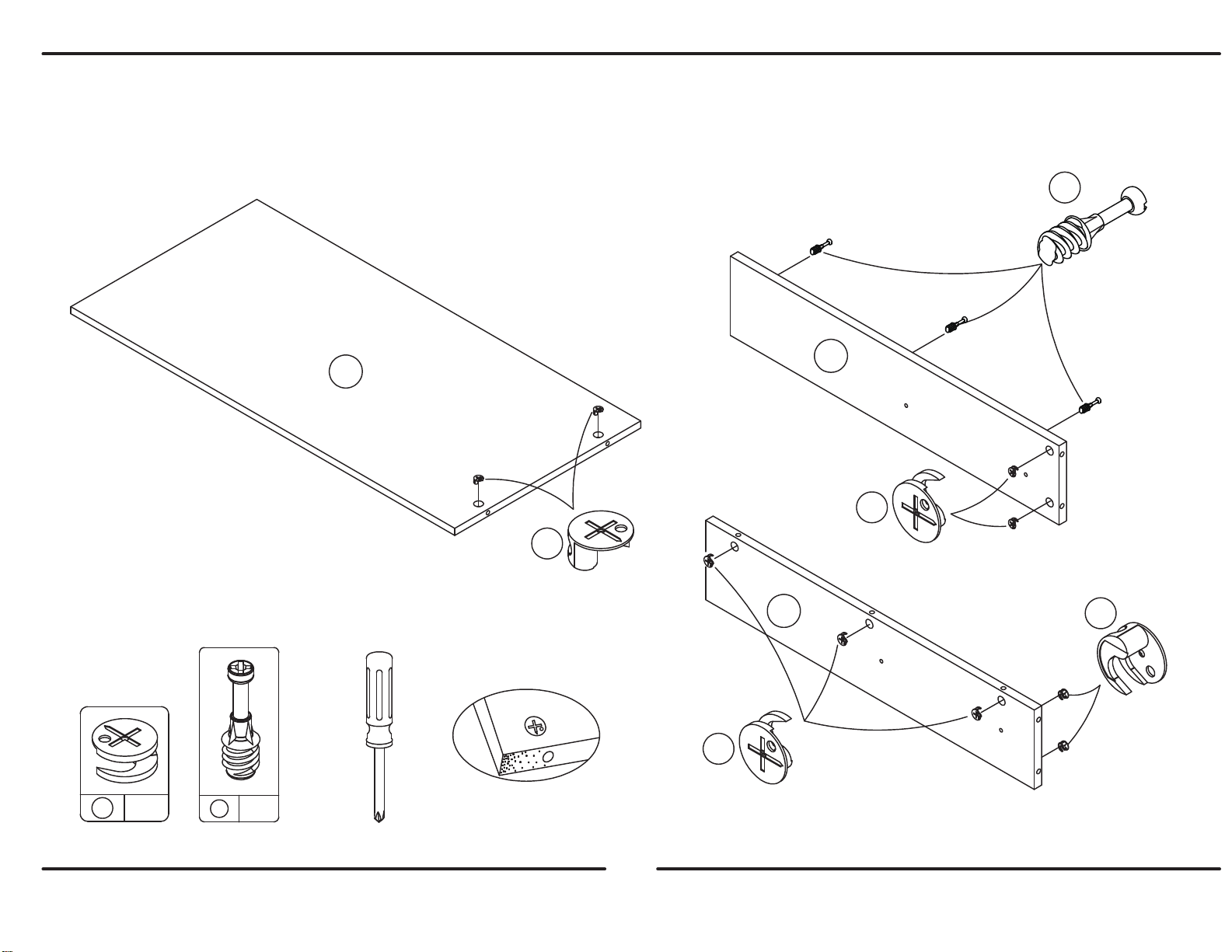

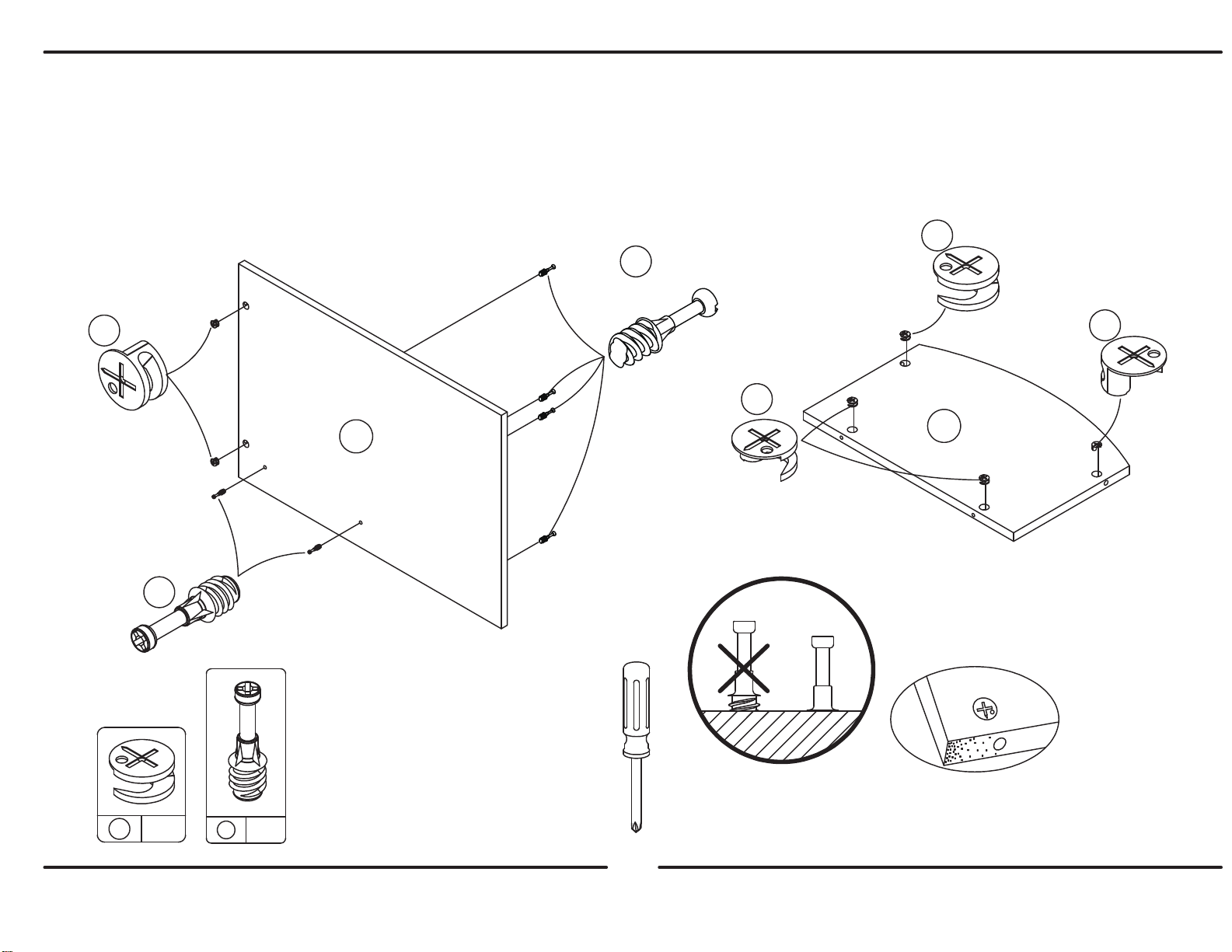

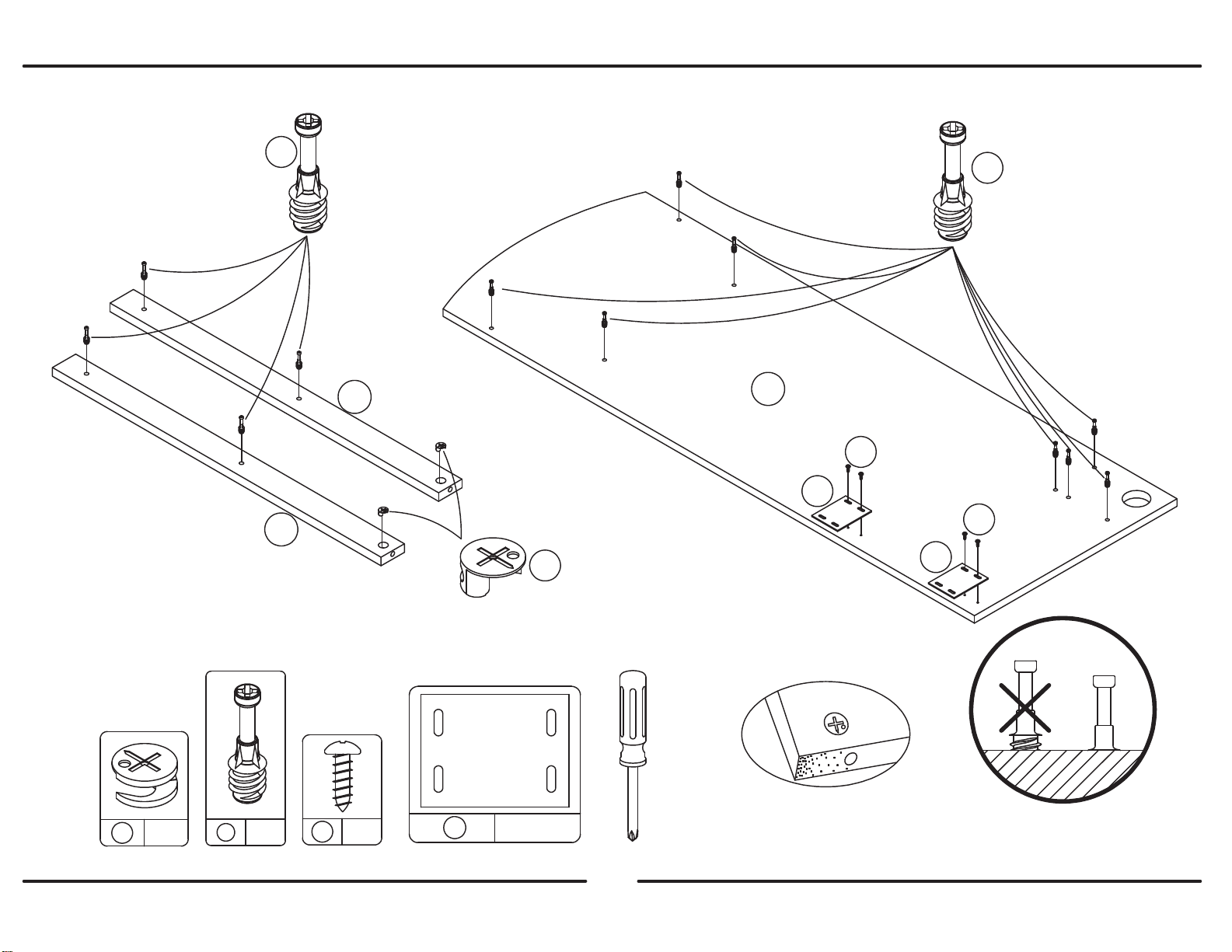

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B349354015PCOM0

6 /14

?? www.altrafurniture.com ??

7x 2

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

212

B349354015PCOM0

7 /14

?? www.altrafurniture.com ??

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B349354015PCOM0

8 /14

?? www.altrafurniture.com ??

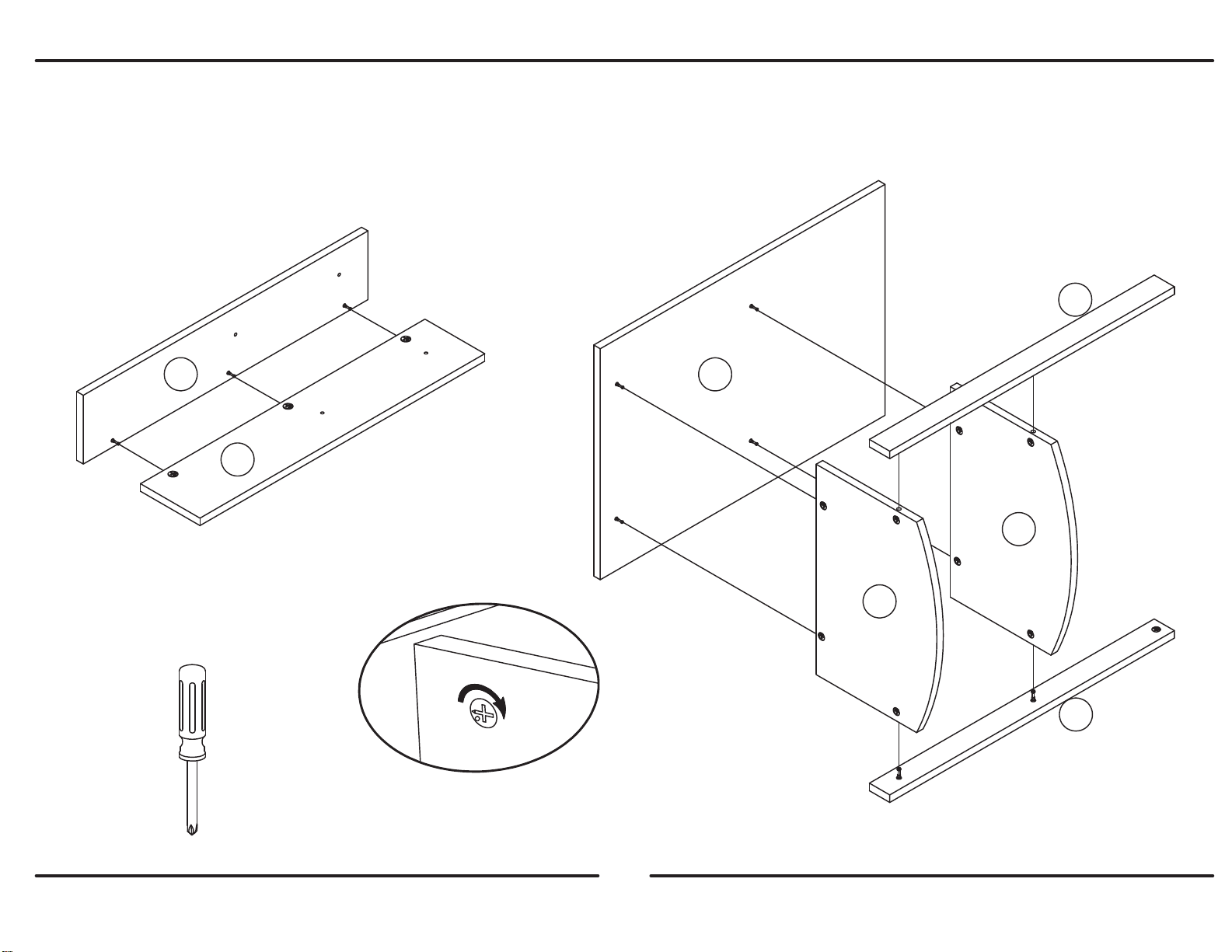

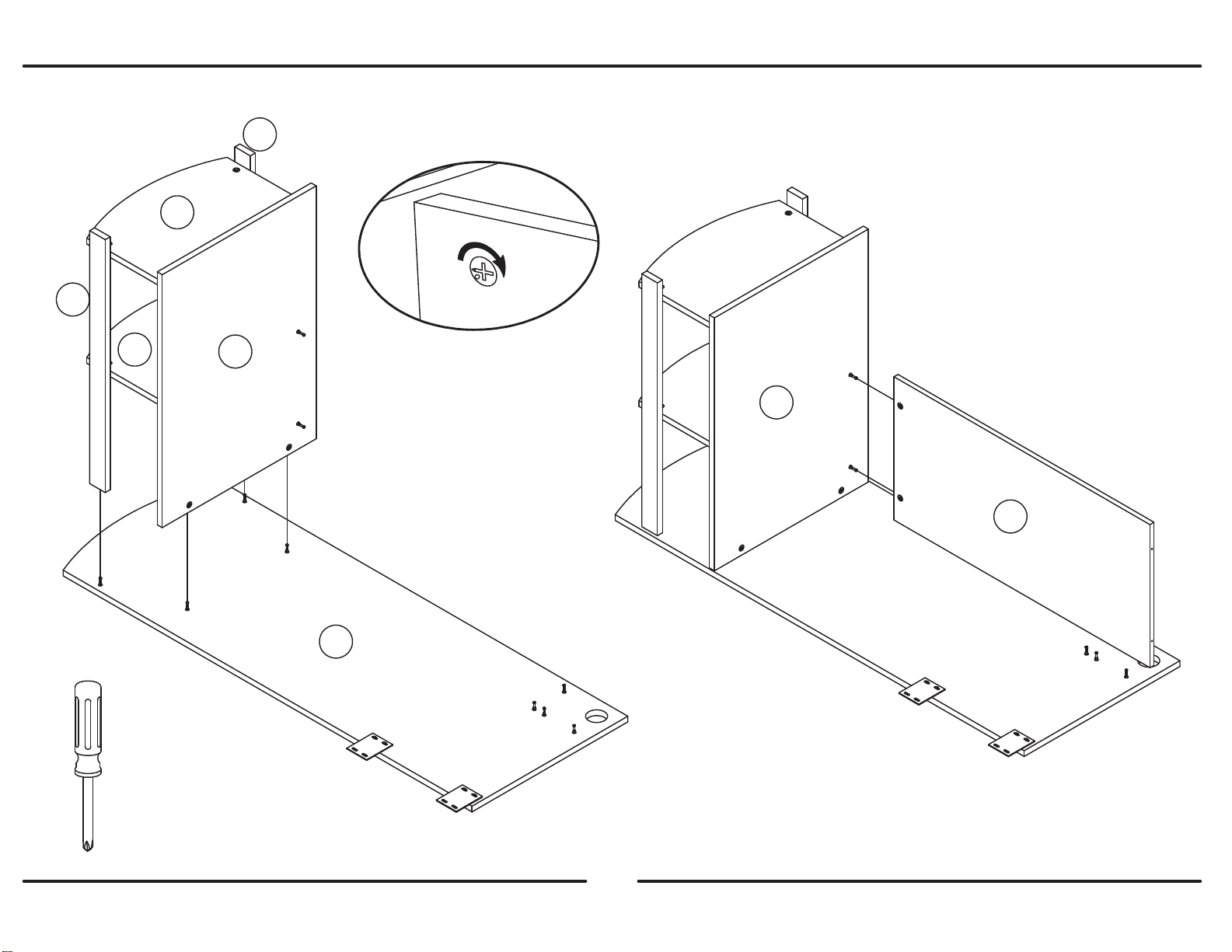

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

B349354015PCOM0

9 /14

?? www.altrafurniture.com ??

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

B349354015PCOM0

10 /14

?? www.altrafurniture.com ??

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER
