Produkterklæring

Produsent: InFocus Corporation, 27700B SW Parkway Ave. Wilsonville, Oregon 97070 USA

Kontor i Europa: Strawinskylaan 585, 1077 XX Amsterdam, Nederland

Vi erklærer på eget ansvar at denne projektoren er i overensstemmelse med følgende

direktiver og normer:

EMC-direktiv 89/336/EØF, endret med 93/68/EØF

EMC: EN 55022

EN 55024

EN 61000-3-2

EN 61000-3-3

Direktiv 73/23/EØF for lavspenning, endret med 93/68/EØF

Sikkerhet: EN 60950: 2000

Juni, 2003

Varemerker

Apple, Macintosh, og PowerBook er varemerker eller registrerte varemerker for Apple

Computer, Inc. IBM er et varemerke eller et registrert varemerke for International Business

Machines, Inc. Microsoft, PowerPoint og Windows er varemerker eller registrerte varemerker

for Microsoft Corporation. Adobe and Acrobat er varemerker eller registrerte varemerker for

Adobe Systems Incorporated. InFocus, ProjectorNet og LP er varemerker eller registrerte

varemerker for InFocus Corporation.

FCC-advarsel

Dette utstyret er testet og funnet å overholde begrensningene for en digital enhet i klasse A, i

henhold til paragraf 15 i FCC-regelverket. Disse grensene skal gi rimelig beskyttelse mot

skadelige forstyrrelser når utstyret brukes i et kommersielt miljø. Dette utstyret genererer,

bruker og kan utstråle høyfrekvent energi, og kan gi skadelige forstyrrelser på

radiokommunikasjon hvis det ikke installeres og brukes i henhold til instruksjonsboken. Bruk

av dette utstyret i et boligmiljø kan forårsake skadelige forstyrrelser. Brukeren er i så fall

pålagt å korrigere forstyrrelsen på egen bekostning.

EN 55022 Advarsel

Dette er et produkt i klasse A. I et boligmiljø kan det forårsake radioforstyrrelser.

Hvis dette er tilfelle, kan det kreves at brukeren setter i verk nødvendige tiltak.

Produktet brukes vanligvis i konferanserom, møtesaler eller auditorier.

Canada

Dette digitale apparatet i klasse A er i overensstemmelse med kanadiske ICES-003.

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Offentlige godkjenninger

UL, CUL, TUV, GOST

Det kan foreligge andre spesifikke godkjennelser for de enkelte landene. Se

produktsertifiseringsmerket.

Advarsel for fjernkontroll

Laserstrålingsprodukt i klasse II; bølgelengde 650 nm; maksimum effekt 1mW.

Fjernkontrollen fungerer i overensstemmelse med med gjeldende krav i 21 CFR 1040.10

og 1040.11. Fjernkontrollen fungerer i overensstemmelse med med gjeldende krav i

EN 60 825-1: 1994 +A11.

Se ikke direkte på den emitterte laserstrålen

på framsiden av fjernkontrollen.

Innholdsfortegnelse

Innledning 5

Tilkoble en datamaskin 7

Nødvendige datamaskintilkoblinger 7

Vise et datamaskinbilde 9

Førstegangs bruk av projektoren med Windows 9810

Bildejustering 12

Tilkoble en videoenhet 13

Vise et videobilde 14

Slå av projektoren 16

Feilsøke oppsettet 16

Bruke knappene på tastaturet 24

Bruke fjernkontrollen 25

Bruke lydfunksjonen 26

Optimalisere datamaskinbilder 27

Presentasjonsfunksjoner 27

Optimalisere videobilder 28

Tilpasse projektoren 28

Bruke menyene 29

Bilde-menyen 30

Innstillinger-menyen 33

Vedlikehold 37

Rengjøre linsen 37

Bytte linsen 37

Skifte projektorlampe 38

Rense støvfilteret 40

Bruke sikkerhetslåsen 40

Tillegg 41

Tilbehør 41

Aktiviteten til rød indikator og projektorfeil 42

Prosjisert bildestørrelse 42Hvis du har erfaring med å installere presentasjonssystemer,

kan du følge anvisningene på Quick Setup-kortet (installasjonsoversikten) som

fulgte med. Du kan lese mer om tilkobling og bruk av projektoren i denne

brukerhåndboken. Elektroniske versjoner av denne brukerhåndboken er tilgjengelig

på flere språk på den medfølgende CD-en, samt på vårt web-sted.

Web-stedet inneholder også tekniske spesifikasjoner (en interaktiv kalkulator for

bildestørrelse, aktiveringskommandoer for bærbare datamaskiner, beskrivelser av

pinnesignaler for tilkobling, en ordliste og dataarket for produktet), en web-butikk

der du kan kjøpe tilbehør og en side for elektronisk registrering. Se listen over alle

kontaktnumre og relevante Web-adresser på innsiden av omslaget bakerst i boken.

Viktige brukshensyn

Sett ikke projektoren på en duk eller et annet mykt underlag som kan blokkere

lufteåpningene. Lufteåpninger forekommer langs venstre og høyre side samt på

framsiden av projektoren. Bruk bare en godkjent takmontasje. Dersom lampen, mot

all formodning, skulle knuses, skal eventuelle spiselige ting i nærheten kastes, og

området langs sidene og foran projektoren skal rengjøres grundig.

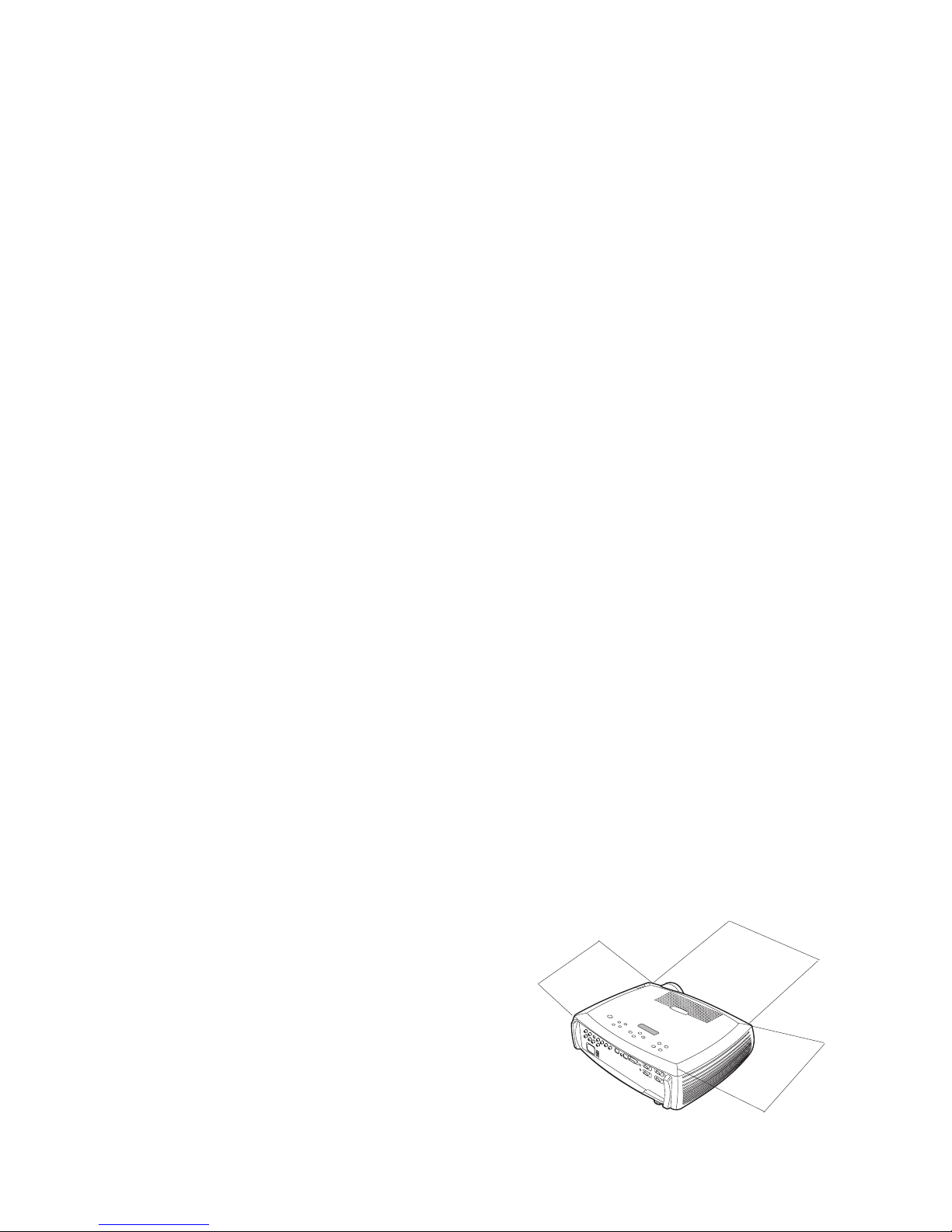

0,6 m (2 fot) 0,6 m (2 fot)

0,6 m (2 fot)

Plasser ikke gjenstander i området på sidene og foran av projektoren

Viktige brukshensyn vedrørende sikkerhet

• Plasser projektoren i vannrett stilling. Hellingsvinkelen kan ikke være

større enn 15 grader.

• Sett projektoren på et sted med god ventilasjon uten eventuelle

hindringer foran luftinntak eller avtrekk. Sett ikke projektoren på en

duk eller et annet mykt underlag som kan blokkere luftinntakene.

• Plasser projektoren minst 1,2 m (4 fot) fra eventuelle varme- eller

kjøleuttak.

• Bruk bare godkjent takoppheng.

• Bruk den medfølgende strømledningen. Det anbefales å bruke et

grenuttak med overspenningsvern.

• Slå opp i denne håndboken for riktige oppstarts- og

avslåingsprosedyrer.

• Dersom lampen, mot all formodning, skulle knuses, skal eventuelle

spiselige ting i nærheten kastes, og området langs alle sidene av

projektoren rengjøres grundig. Vask hendene etter rengjøring av

området og håndtering av den knuste lampen. Dette produktet har en

lampe som inneholder ørsmå mengder med kvikksølv. Kasser den i

henhold til lokale forskrifter, statlige eller føderale forordninger og

bestemmelser. Du kan lese mer om dette på www.eiae.org.

Følg disse anvisningene for å sikre bildekvaliteten og lampens levetid

gjennom hele projektorens levetid. Unnlatelse i å følge disse anvisningen

kan innvirke på garantien. Du finner fullstendige garantiopplysninger

under Garanti bakerst i denne brukerhåndboken.

2 ft (.6m) 2 ft (.6m)

2 ft (.6m)

5 ft (1.5m)

Plasser ikke gjenstander eller personer nærmere enn 2 fot fra sidene av projektoren.

Når det gjelder takmonterte anvendelser, skal dette området være 5 fot.

Innledning

Den nye, digitale projektoren har tre datamaskininnganger og tre videoinnganger

samt XGA 1024x768-oppløsning. Lang- og kortdistanselinser som brukeren kan

skifte, leveres som ekstrautstyr, noe som gjør dette produktet fleksibelt og velegnet

til mange forskjellige formål. Projektoren er enkel å tilkoble og lett å bruke og

vedlikeholde. Et statusvindu øverst på projektoren gir stadig tilbakemelding om

projektorens status.

Elektronisk registrering

Registrer projektoren på vårt Web-sted for å motta produktoppdateringer,

kunngjøringer og registreringsinsentiver. Se Web-adresser på innsiden av omslaget

bakerst i boken.

Medfølgende deler

Projektorkomponenter og -funksjoner

dokumentasjon

datamaskin

kabel

projektor

linsehette

strøm-

kabel lyd-/videokabel

lydkabel USB-kabel

omslag

fjernkontroll

Komponent-VESA-

adapter

tastatur

høyttalere

zoom

fokus

utløser for

fjern-

kontroll

mottaker (IR)

luftinntaks-

åpning hevemekanisme

tilkoblinger

justerings-

fot

lufteåpning for varme

statusvindu

Tilkoblingspanel

Projektoren er utstyrt med flere datamaskin- og videotilkoblinger:

• én M1-D (HD, DVI og datamaskin)

• to VESA (HD, HD-komponent og datamaskin)

• én komponent-RCA

• én S-video

• én kompositt-RCA

• én USB-mus (skal bare brukes med Computer 2-inngangen)

• én PS/2-mus (skal bare brukes med Computer 3-inngangen)

Den har også en seriell tilkobling av typen RS-232 for seriell kontroll, og en RJ-45-

tilkobling for nettverkskontroll via ProjectorNet-programmet. CLI-spesifikasjonene

(The Command Line Interface) og -kommandoene er å finne på vårt Web-sted.

En 2,5 mm minikontaktutløser sørger for 12-volts likestrøm. Den avgir konstant

effekt mens projektoren er på. Hvis projektorskjermen er koblet til utløseren, vil

skjermen komme ned når projektoren slås på, og trekkes opp igjen til

lagringsstilling når projektoren slås av. Denne funksjonen må aktiveres i System-

menyen for å kunne brukes. Se side 34.

Trådløs projeksjon

Du kan bruke projektorens M1-tilkobling sammen med den trådløse

InFocus-adapteren LiteShowog programvare for trådløs, digital

projeksjon. Ta kontakt med en autorisert InFocus-forhandler, eller gå til det

web-området som er oppført på innsiden av bakomslaget til denne

brukerhåndboken.

computer 2

network

audio in

computer in

trigger

monitor out

serial control

audio in

computer 1

USB

PS/2

computer 3

lås

strøm-

tilkobling

M1-D-datamaskin

s-video

kompositt

datamaskin lyd

eksterne

høyttalere

(lydutgang) RJ-45

PS/2-mus

USB- skjerm-

utløser

RS232 seriell kontroll

mus

VESA-datamaskiner

komponentvideo

video

skjerm

av/på-bryter

2,5 mm monoplugg

+12 volt

jord

til skjermrelé (kontakt skjermprodusenten

hvis du vil vite mer)

skjermutløsertilkobling

Tilkoble en datamaskin

Nødvendige datamaskintilkoblinger

Koble den ene enden av kabelen til kontakten merket Computer 2 på projektoren.

Koble den andre enden til skjermutangen på datamaskinen. På en

skrivebordsmaskin skal du først koble skjermkabelen fra videoutgangen på

datamaskinen.

Koble den svarte strømkabelen til kontakten bak på projektoren og til en elektrisk

stikkontakt.

MERK: Bruk alltid den strømkabelen som fulgte med projektoren.

Alternative datamaskintilkoblinger

Koble USB-kabelen til USB-tilkoblingen på projektoren og datamaskinen for å

styre datamaskinens mus med fjernkontrollen til projektoren. USB-drivere må være

installert for å kunne bruke USB-funksjonen. Du kan lese mer om dette på

“side 11”. Hvis datamaskinen har en PS/2-tilkobling, kobler du en ekstra PS/2-

kabel til PS/2-tilkoblingen på projektoren og datamaskinen. USB-inngangen er for

Computer 2, og PS/2-inngangen er for Computer 3.

Hvis du vil knytte lyd til presentasjonen, kobler du lydkabelen til datamaskinen og

til Audio In-tilkoblingen for datamaskin på projektoren.

Hvis du bruker en skrivebordsmaskin, og vil se bildet både på datamaskinskjermen

og projeksjonsskjermen, kobler du skjermkabelen til Monitor Out (Monitor

Out-tilkoblingen) på projektoren.

tilkoble datamaskinkabel

computer 2

network

audioin

computer in

trigger

monitor out

serial control

audioin

computer 1

USB

mouse

computer 3

tilkoble strømkabel

computer 2

network

audioin

computer in

trigger

monitor out

serial control

audioin

computer 1

USB

mouse

computer 3

tilkoble USB- eller PS/2-kabel

computer2

network

audioin

computerin

trigger

monitorout

serialcontrol

audioin

computer1

USB

mouse

computer3

computer 2

network

audioin

computer in

trigger

monitor out

serial control

audioin

computer 1

USB

mouse

computer 3

tilkoble lydkabel

tilkoble skjermkabel

computer2

network

audioin

computerin

trigger

monitorout

serialcontrol

audioin

computer1

USB

mouse

computer3

Hvis du foretrekker å koble datamaskinen til projektoren med en alternativ M1-D-

kabel, kobler du den ene enden av kabelen til M1-porten på datamaskinen og den

andre enden til Computer 1-tilkoblingen på projektoren.

Du kan styre projektoren fra et LCD-kontrollpanel eller en datamaskin ved å koble

en RS-232-kabel til projektorens Serial-tilkobling. Spesifikke

RS-232-kommandoer er oppført i delen Service and Support (service og støtte) på

Web-stedet.

Projektoren kan styres av nettverksprogramvaren ProjectorNet via Network-

tilkoblingen.

Ta kontakt med en autorisert forhandler, eller besøk vårt Web-sted hvis du vil vite

mer om ProjectorNet.

tilkoble M1-D-kabel

computer 2

network

audioin

computer in

trigger

monitor out

serial control

audioin

computer 1

USB

mouse

computer 3

tilkoble RS-232-kabel

computer 2

network

audioin

computer in

trigger

monitor out

serial control

audioin

computer 1

USB

mouse

computer 3

Network computer2

network

audioin

computerin

trigger

monitorout

serialcontrol

audioin

computer1

USB

mouse

computer3

tilkoble nettverkskabel

Vise et datamaskinbilde

Ta av linsehetten.

Sett av/på-bryteren på baksiden av projektoren i stilling “1”, og trykk deretter på

Power-knappen på toppen av projektoren.

Indikatoren blinker grønt, og viftene startes opp. Når lampen tennes, vises

oppstartskjermbildet, og indikatoren lyser grønt. Det kan ta et minutt før bildet

oppnår full lysstyrke.

? Mangler oppstartskjermbildet? Finn hjelp på side 17.

Slå på datamaskinen.

Datamaskinbildet skulle vises på projektorskjermen. Gjør det ikke det, trykker du

på Computer-knappen på projektorens tastatur.

Kontroller at den eksterne videoporten på den bærbare datamaskinen er aktiv.

På mange bærbare datamaskiner blir ikke den eksterne videoporten slått på

automatisk når det er tilkoblet en projektor. Tastekombinasjoner som FN + F5 blir

vanligvis brukt til å slå den eksterne skjermen av og på. Du kan lese mer om

tastekombinasjonene til datamaskinen i dokumentasjonen som fulgte med

datamaskinen.

? Mangler datamaskinbildet? Prøv å trykke på Auto Image-knappen

(automatisk bilde) på tastaturet. Finn hjelp på side 17.

fjerne linsehette

trykk på trykk på

Power-knappenav/på-bryteren

slå på datamaskinen

aktivere ekstern port på bærbar datamaskin

Førstegangs bruk av projektoren med Windows 98

Den første gangen du tilkobler en datamaskin, som kjøres under Windows 98, til

projektoren, registrerer datamaskinen projektoren som “ny maskinvare” og

veiviseren for maskininstallasjon kommer fram. Følg disse anvisningene for å bruke

veiviseren til å laste den riktige driveren (som ble installert sammen med Windows-

operativsystemet).

Hvis du kjører Windows 2000, Windows ME eller Window XP, kan du hoppe over

disse trinnene og gå til “Justere bildet” på side 12.

aVe l g Neste for å begynne søkingen etter driveren.

bKontroller at det er merket av for “Search for the best driver” (søk etter den beste

driveren), og velg deretter Neste.

cOpphev eventuell merking i avmerkingsbokser, og velg deretter Neste. Windows

finner driveren automatisk. Hvis driveren er fjernet, laster du den på nytt fra CD-

en for Windows-operativsystemet.

dNår Windows finner driveren, er den klar til å installeres. Velg Neste.

Andere Handbücher für C410

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere Ask Proxima Projektor Handbücher

Ask Proxima

Ask Proxima ASK PROXIMA C95 Bedienungsanleitung

Ask Proxima

Ask Proxima S3000 Series Bedienungsanleitung

Ask Proxima

Ask Proxima M1 Bedienungsanleitung

Ask Proxima

Ask Proxima Impact 64 Bedienungsanleitung

Ask Proxima

Ask Proxima UltraLight DX2 Bedienungsanleitung

Ask Proxima

Ask Proxima C350 Bedienungsanleitung

Ask Proxima

Ask Proxima C420 (DP8200X) Bedienungsanleitung

Ask Proxima

Ask Proxima C1 Compact Bedienungsanleitung

Ask Proxima

Ask Proxima C3000 Series Bedienungsanleitung

Ask Proxima

Ask Proxima DP6105 Bedienungsanleitung

Ask Proxima

Ask Proxima C250 Bedienungsanleitung

Ask Proxima

Ask Proxima C200 (DP6500x) Bedienungsanleitung

Ask Proxima

Ask Proxima C130 Bedienungsanleitung

Ask Proxima

Ask Proxima M2+ Bedienungsanleitung

Ask Proxima

Ask Proxima M9 Bedienungsanleitung

Ask Proxima

Ask Proxima A3100 - Bedienungsanleitung

Ask Proxima

Ask Proxima C180 C180 C180 Bedienungsanleitung

Ask Proxima

Ask Proxima C105 (DP6155) Bedienungsanleitung

Ask Proxima

Ask Proxima C440/C450 Bedienungsanleitung

Ask Proxima

Ask Proxima M1 Bedienungsanleitung

Ask Proxima

Ask Proxima C445+ Bedienungsanleitung

Ask Proxima

Ask Proxima C110 Bedienungsanleitung

Ask Proxima

Ask Proxima Impression 8300 Bedienungsanleitung

Ask Proxima

Ask Proxima Impression A6+ Bedienungsanleitung

Beliebte Projektor Handbücher anderer Marken

iEmmet

iEmmet MP-312 Bedienungsanleitung

Epson

Epson VS400 Bedienungsanleitung

Sony

Sony VPL-HS10 Marketing Specifications & Features Bedienungsanleitung

Sony

Sony VPL-HW65ES Service-Handbuch

Toshiba

Toshiba TLP-791U Bedienungsanleitung

Philips

Philips LC1341 Referenzhandbuch

Panasonic

Panasonic PTL735NTU - LCD PROJECTOR-NETWORK IB Bedienungsanleitung

NEC

NEC NP600S EDU Bedienungsanleitung

BenQ

BenQ SH753P Bedienungsanleitung

Eiki

Eiki EK-623U series Bedienungsanleitung

Epson

Epson PowerLite Pro Cinema 6020UB Bedienungsanleitung

Epson

Epson PowerLite Home Cinema 705HD Bedienungsanleitung

Christie

Christie LHD700 Bedienungsanleitung

Navitar

Navitar FX Bedienungsanleitung

InFocus

InFocus LitePro 560 Bedienungsanleitung

Sony

Sony SRX-R815P Bedienungsanleitung

Vivitar

Vivitar DP1500 X Bedienungsanleitung

Acer

Acer C20 Series Bedienungsanleitung
