USER MANUAL

OUTDOOR PANEL

BI-02/04/08/12FB

The unique multi-apartment outdoor panel has a stylish design. Calling panels are available

in gold, silver and black colors. They are equipped with a wide-angle camera and support

BAS-IP UKEY mobile access. Using these panels, you can make direct calls to both the

internal monitors and the concierge. The device ﬁts perfectly into the interior of a small

oﬃce or cottage.

The panel has a unique feature — face recognition. This identifying technology is integrated

into the BAS-IP panels and uses the camera of the outdoor panel and infrared sensors for

its operation.

Full User Manual

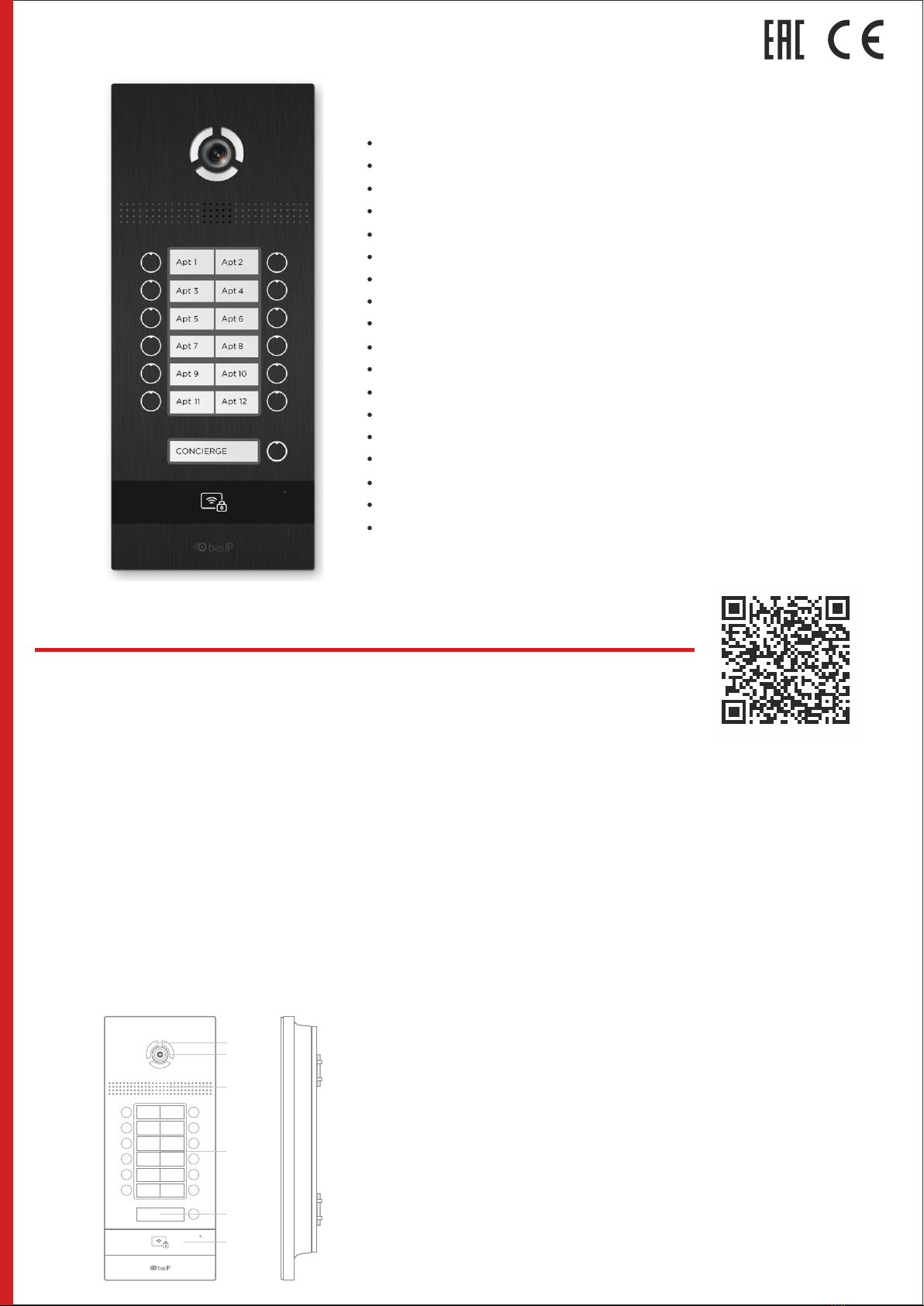

Appearance

Device description wiki.bas-ip.com

Keypad.

Concierge.

Reader.

Backlight.

Camera.

Loudspeaker.

Apt 1

Apt 2

Apt 3

Apt 4

Apt 5

Apt 6

Apt 7

Apt 8

Apt 9

Apt 10

Apt 11

Apt 12

CONCIERGE

OUTDOOR PANEL

Main features

Panel type: Multi-apartment.

Display: No.

Keypad: Backlight mechanical buttons.

Camera: 1/4”.

Angle: 90° horizontal x 62° vertical.

Resolution: 1.3 Мp.

Output video: HD (1280 × 720), H.264 Main Proﬁle.

Night backlight: 6 LEDs.

Light sensitivity: 0,01 LuX.

Protection class: IP65.

Working temperature: -40 — +65 °С.

Power consumption: 6,5 W, in standby — 3,6 W.

Power supply: PoE + 12 V DC.

Body: Aluminium alloy.

Colors: Silver, Gold, Black.

Dimensions for installation: 141 × 359 × 58 mm.

Size of the panel: 158 × 379 × 49 mm.

Installation: Flush, surface with BR-AA12 Bracket.

EAN: 5060514913123 (BLACK)

EAN: 5060514913130 (GOLD)

EAN: 5060514913116 (SILVER)

EAN: 5060514913147 (BLACK)

EAN: 5060514913154 (GOLD)

EAN: 5060514913161 (SILVER)

EAN: 5060514913178 (BLACK)

EAN: 5060514913185 (GOLD)

EAN: 5060514913192 (SILVER)

EAN: 5060514913208 (BLACK)

EAN: 5060514913215 (GOLD)

EAN: 5060514913222 (SILVER)

Eng

Completness check of the product

Before installation of the outdoor panel, it is necessary to check that

it is complete and all components are available.

Outdoor panel kit includes:

Outdoor panel

Manual

Flush mount bracket

Set of wires with connectors for connection of power supply,

lock, and additional modules

A set of plugs for connections

Wrench set screws

1 pc

After verifying the device's completeness, you can switch to the outdoor panel

connection.

For connection you will need::

Electrical connection

An Ethernet UTP CAT5 or higher cable connected to a network

switch / router.

Cable length recommendations

The maximum length of the UTP CAT5 cable segment should not exceed 100 meters,

according to the IEEE 802.3 standard.

Power supply at +12 V, 2 amps.

Wires must be brought for the connection of alarm loops and home

automation (optional).

Connection scheme of electromagnetic lock using

uninterruptible power supply UPS-DP/S

123

+12V GND Lock

Power

+12 V

Opening

lock time

adjustment

Exit

button

Less

N.C.

N.O.

GND

Contact

Fire alarm

input

Switching

contact type:

normally open

or normally closed

1. +12V

2. Ground

3. Lock

4. COM

5. N.C./N.O.

6. Unused

Output to connect

electromechanical lock

LAN (PoE)

Power

Electromagnetic Lock

SH-45

Door Sensor

SH-42

(optional)

Exit Button

GND

+12V

123

NC COM

Relay outputs to lock

4 5

NC NO

Wiegand output

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

Exit Button/Door Sensor

123

Exit Din

GND DS

RS232 (Option)

Green

Black White

GND TX

COM

123

+12V GND Lock

Power

+12 V

Opening

lock time

adjustment

Exit

button

Less

N.C.

N.O.

GND

Contact

Fire alarm

input

Switching

contact type:

normally open

or normally closed

1. +12V

2. Ground

3. Lock

4. COM

5. N.C./N.O.

6. Unused

Output to connect

electromechanical lock

LAN (PoE)

Power

SH-45 Door Sensor

SH-42

(optional)

Exit Button GND

+12V

123

NC COM

Relay outputs to lock

4 5

NC NO

Wiegand output

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

Exit Button/Door Sensor

123

Exit Din

GND DS

RS232 (Option)

Green

Black White

GND TX

COM

123

+12V GND Lock

Power

+12 V

Opening

lock time

adjustment

Exit

button

Less

N.C.

N.O.

GND

Contact

Fire alarm

input

Switching

contact type:

normally open

or normally closed

1. +12V

2. Ground

3. Lock

4. COM

5. N.C./N.O.

6. Unused

Output to connect

electromechanical lock

LAN (PoE)

Power

SH-45 Door Sensor

SH-42

(optional)

Exit Button GND

+12V

123

NC COM

Relay outputs to lock

4 5

NC NO

Wiegand output

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

Exit Button/Door Sensor

123

Exit Din

GND DS

RS232 (Option)

Green

Black White

GND TX

COM

123

+12V GND Lock

Power

+12 V

Opening

lock time

adjustment

Exit

button

Less

N.C.

N.O.

GND

Contact

Fire alarm

input

Switching

contact type:

normally open

or normally closed

1. +12V

2. Ground

3. Lock

4. COM

5. N.C./N.O.

6. Unused

Output to connect

electromechanical lock

LAN (PoE)

Power

SH-45 Door Sensor

SH-42

(optional)

Exit Button GND

+12V

123

NC COM

Relay outputs to lock

4 5

NC NO

Wiegand output

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

Exit Button/Door Sensor

123

Exit Din

GND DS

RS232 (Option)

Green

Black White

GND TX

COM

Connection scheme of electromagnetic lock using

third-party power supply for the lock

Connection scheme of electromechanical lock using

uninterruptible power supply UPS-DP/S

Connection scheme of electromechanical lock using

third party power supply for the lock

EAN: 5060514913123 (BLACK)

EAN: 5060514913130 (GOLD)

EAN: 5060514913116 (SILVER)

EAN: 5060514913147 (BLACK)

EAN: 5060514913154 (GOLD)

EAN: 5060514913161 (SILVER)

EAN: 5060514913178 (BLACK)

EAN: 5060514913185 (GOLD)

EAN: 5060514913192 (SILVER)

EAN: 5060514913208 (BLACK)

EAN: 5060514913215 (GOLD)

EAN: 5060514913222 (SILVER)

+12V

Electromagnetic Lock -+

Electromechanical lock

+12V

Mechanical mounting

It is also necessary to provide supply of a power cable, additional modules and

the local network.

Before installation of the outdoor panel it is necessary to provide a hole or a

recess into a wall with dimensions 141×359×61 mm (for ﬂush mount)

dimensions of the bracket (mounting box) = 140×358×60 mm.

Attention: the hole at the bottom is designed to drain the water. Do not

intentionally close it. Also it is necessary to make a drain for water at the

bottom of the niche which will serve to divert water out.

Outdoor Panel Flush Bracket

358 mm

140 mm

Niche Screws OutdoorPanel

141 mm

359 mm

150-160 cm

Eng

158 mm

379 mm

49 mm

Apt 1

Apt 2

Apt 3

Apt 4

Apt 5

Apt 6

Apt 7

Apt 8

Apt 9

Apt 10

Apt 11

Apt 12

CONCIERGE

239 mm

Apt 1

Apt 2

Apt 3

Apt 4

Apt 5

Apt 6

Apt 7

Apt 8

Apt 9

Apt 10

Apt 11

Apt 12

CONCIERGE

Warranty

The warranty card number

Model name

Serial number

Seller name

With following stated terms of warranty is familiar, functional test was

performed in my presence:

Customer signature

Warranty conditions

Transportation of product must be in its original packaging or supplied one

by the seller.

The product is accepted in warranty repair only with a properly ﬁlled warranty

card and the presence of intact stickers or labels.

The product is accepted for examination in accordance with the cases

provided by law, only in the original packaging, in a full complete set,

appearance corresponding to the new equipment and presence of all relevant

properly ﬁlled documents.

This warranty is in addition to the constitutional and other consumer rights

and in no way restrict them.

Terms of warranty

The warranty card must indicate the name of the model, serial number,

purchase date, name of the seller, seller company stamp and

the customer’s signature.

Delivery to the warranty repair is carried out by the buyer himself.

Warranty repairs carried out only during the warranty period speciﬁed

in the warranty card.

The service center is committed to do everything possible to carry out

the repair warranty products, up to 24 working days. The period spent

on the restoration of product functionality is added to the warranty period.

6EAN: 5060514913123 (BLACK)

EAN: 5060514913130 (GOLD)

EAN: 5060514913116 (SILVER)

EAN: 5060514913147 (BLACK)

EAN: 5060514913154 (GOLD)

EAN: 5060514913161 (SILVER)

EAN: 5060514913178 (BLACK)

EAN: 5060514913185 (GOLD)

EAN: 5060514913192 (SILVER)

EAN: 5060514913208 (BLACK)

EAN: 5060514913215 (GOLD)

EAN: 5060514913222 (SILVER)

The warranty period of the product — 36 (thirty-six) months from

the date of sale.

Eng

Notes

Уникальная многоквартирная наружная панель имеет стильный дизайн.

Вызывные панели доступны в золотом, серебряном и черном цветах. Они

оснащены широкоугольной камерой и поддерживают мобильный доступ

BAS-IP UKEY. С помощью этих панелей можно совершать прямые звонки

как на внутренние мониторы, так и на монитора консьержа. Устройство

отлично вписывается в интерьер небольшого офиса или коттеджа.

Внешний вид

Описание устройства

ВЫЗЫВНАЯ ПАНЕЛЬ

Тип панели: Многоквартирная.

Дисплей: Нет.

Тип клавиатуры: Механические кнопки с подсветкой.

Камера: 1/4”.

Угол обзора: По горизонтали 90°, по вертикали 62°.

Разрешение камеры: 1 Мp.

Выходное видео: HD (1280 × 720), H.264 Main Proﬁle.

Ночная подсветка: 6 светодиодов.

Минимальная освещенность: 0,01 LuX.

Класс степени защиты: IP65.

Температурный режим: -40 — +65 °С.

Потребление питания: 6,5 Вт,

в режиме ожидания — 3,6 Вт.

Питание: +12 В.

Корпус: Алюминиевый.

Цветовое решение: Silver, Gold, Black.

Размер под установку: 141 × 359 × 58 mm.

Размер самой панели: 158 × 379 × 49 mm.

Тип установки: Врезная, накладная с BR-AA12.

Общие характеристики

Полная инструкция

wiki.bas-ip.com

EAN: 5060514913123 (BLACK)

EAN: 5060514913130 (GOLD)

EAN: 5060514913116 (SILVER)

EAN: 5060514913147 (BLACK)

EAN: 5060514913154 (GOLD)

EAN: 5060514913161 (SILVER)

EAN: 5060514913178 (BLACK)

EAN: 5060514913185 (GOLD)

EAN: 5060514913192 (SILVER)

EAN: 5060514913208 (BLACK)

EAN: 5060514913215 (GOLD)

EAN: 5060514913222 (SILVER)

BI-02/04/08/12FB

Клавиатура.

Консьерж.

Считыватель карт.

Подсветка.

Камера.

Динамик.

Apt 1

Apt 2

Apt 3

Apt 4

Apt 5

Apt 6

Apt 7

Apt 8

Apt 9

Apt 10

Apt 11

Apt 12

CONCIERGE

123

+12V GND Lock

123

NC COM

4 5

NC NO

Выход Wiegand

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

123

Exit Din

GND DS

RS232 (опционально)

Green

Black White

GND TX

Локальная сеть

Питание Контактное реле

Кн. выхода/датчик дв.

COM

SH-45

Кнопка выхода Датчик двери

Электромагнитный замок

GND

+12V

Питание

+12 V

Регулеровка

времени

блокировки

Кнопка

выхода

Меньше

Больше

N.C.

N.O.

Земля

Контакт

Вход для

пожарной

сигнализации

Переключение типа

контактов:

нормально открытый

или нормально

закрытый

1. +12В

2. Земля

3. Lock

4. П. К.

5. Н.З./Н.О.

6. Резерв

Выход с накопителя

энергии на замок

электромеханический

SH-42

(опционально)

Схема подключения электромагнитного замка

с использованием блока

бесперебойного питания UPS-DP/S

Рус

Проверка комплектности продукта

Перед установкой вызывной панели обязательно нужно проверить ее

комплектность и наличие всех компонентов.

В комплект панели входит:

Вызывная панель

Инструкция по установке

Кронштейн для врезной установки

Комплект проводов с коннекторами для подключения

питания, замка и доп. модулей

Комплект заглушек для соединений

Установочные винты с ключом

1 шт.

После проверки комплектности устройства можно переходить

к подключению.

Для подключения понадобится:

Электрическое подключение

Кабель Ethernet UTP cat5 или выше, подключенный к PoE коммутатору

или к обычному коммутатору/маршрутизатору.

Рекомендации по длине кабеля

Максимальная длина сегмента кабеля UTP CAT5 Не должна превышать 100 метров,

согласно стандарта IEEE 802.3.

Блок питания на +12 Вольт, 2 Ампера.

Должны быть подведены провода для подключения шлейфов

сигнализации и домашней автоматики (опционально).

123

+12V GND Lock

123

NC COM

4 5

NC NO

Выход Wiegand

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

123

Exit Din

GND DS

RS232 (опционально)

Green

Black White

GND TX

Локальная сеть

Питание Контактное реле

Кн. выхода/датчик дв.

COM

Питание

+12 V

Регулеровка

времени

блокировки

Кнопка

выхода

Меньше

Больше

N.C.

N.O.

Земля

Контакт

Вход для

пожарной

сигнализации

Переключение типа

контактов:

нормально открытый

или нормально

закрытый

1. +12В

2. Земля

3. Lock

4. П. К.

5. Н.З./Н.О.

6. Резерв

Выход с накопителя

энергии на замок

электромеханический

123

+12V GND Lock

123

NC COM

4 5

NC NO

Выход Wiegand

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

123

Exit Din

GND DS

RS232 (опционально)

Green

Black White

GND TX

Локальная сеть

Питание Контактное реле

Кн. выхода/датчик дв.

COM

Питание

+12 V

Регулеровка

времени

блокировки

Кнопка

выхода

Меньше

Больше

N.C.

N.O.

Земля

Контакт

Вход для

пожарной

сигнализации

Переключение типа

контактов:

нормально открытый

или нормально

закрытый

1. +12В

2. Земля

3. Lock

4. П. К.

5. Н.З./Н.О.

6. Резерв

Выход с накопителя

энергии на замок

электромеханический

123

+12V GND Lock

123

NC COM

4 5

NC NO

Выход Wiegand

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

123

Exit Din

GND DS

RS232 (опционально)

Green

Black White

GND TX

Локальная сеть

Питание Контактное реле

Кн. выхода/датчик дв.

COM

Питание

+12 V

Регулеровка

времени

блокировки

Кнопка

выхода

Меньше

Больше

N.C.

N.O.

Земля

Контакт

Вход для

пожарной

сигнализации

Переключение типа

контактов:

нормально открытый

или нормально

закрытый

1. +12В

2. Земля

3. Lock

4. П. К.

5. Н.З./Н.О.

6. Резерв

Выход с накопителя

энергии на замок

электромеханический

+12V

Электромагнитный

замок

Схема подключения электромагнитного замка

с использованием внешнего блока питания

Схема подключения электромеханического замка

с использованием блока бесперебойного

питания UPS-DP/S

Схема подключения электромеханического замка

с использованием внешнегоисточника

питания для замка

Электромеханический замок

Электромеханический

замок

10 EAN: 5060514913123 (BLACK)

EAN: 5060514913130 (GOLD)

EAN: 5060514913116 (SILVER)

EAN: 5060514913147 (BLACK)

EAN: 5060514913154 (GOLD)

EAN: 5060514913161 (SILVER)

EAN: 5060514913178 (BLACK)

EAN: 5060514913185 (GOLD)

EAN: 5060514913192 (SILVER)

EAN: 5060514913208 (BLACK)

EAN: 5060514913215 (GOLD)

EAN: 5060514913222 (SILVER)

+12V

SH-45

Кнопка выхода Датчик двери

GND

+12V SH-42

(опционально)

SH-45

Кнопка выхода Датчик двери

GND

+12V SH-42

(опционально)

SH-45

Кнопка выхода Датчик двери

GND

+12V SH-42

(опционально)

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere basIP Gegensprechanlage Handbücher

basIP

basIP AA-07FB Bedienungsanleitung

basIP

basIP AV-04AFD Bedienungsanleitung

basIP

basIP AA-12FB Bedienungsanleitung

basIP

basIP AQ-07LA Bedienungsanleitung

basIP

basIP AA-14FBS Bedienungsanleitung

basIP

basIP AV-08FB Bedienungsanleitung

basIP

basIP SP-03 Bedienungsanleitung

basIP

basIP AQ-07LL Bedienungsanleitung

basIP

basIP AV-04SD Bedienungsanleitung

basIP

basIP AV-04FD Bedienungsanleitung

basIP

basIP SP-03 Bedienungsanleitung

basIP

basIP SP-03 Bedienungsanleitung

basIP

basIP BI-02B Bedienungsanleitung

basIP

basIP AT-07L Bedienungsanleitung

basIP

basIP AV-03D Bedienungsanleitung

basIP

basIP AV-04SD Bedienungsanleitung

basIP

basIP AV-01KD Bedienungsanleitung

basIP

basIP AV-05SD Bedienungsanleitung

basIP

basIP AV-02FDR/E Bedienungsanleitung

basIP

basIP AU-04LA Bedienungsanleitung

basIP

basIP AZ-07LL Bedienungsanleitung

basIP

basIP AA-12 Series Bedienungsanleitung

basIP

basIP AK-10 Bedienungsanleitung

basIP

basIP AA-09 Series Bedienungsanleitung

Beliebte Gegensprechanlage Handbücher anderer Marken

Bticino

Bticino LINEA 3000 Bedienungsanleitung

MSI

MSI MSI-140 Bedienungsanleitung

golmar

golmar Stadio Plus Bedienungsanleitung

CyberData

CyberData 011211 series Handbuch

Vidos

Vidos duo M1021 Bedienungsanleitung

Vimar

Vimar ELVOX 7539/E Bedienungsanleitung

SSS Siedle

SSS Siedle BTSV 850-03 Bedienungsanleitung

Dahua

Dahua VTO Series Bedienungsanleitung

Elvox

Elvox 5651 Bedienungsanleitung

Videx

Videx VIDEOKIT Series Bedienungsanleitung

Rocom

Rocom Doortello Business FW T2.05W2.04 Bedienungsanleitung

Viking

Viking E-35-EWP Bedienungsanleitung

Safeguard Supply

Safeguard Supply LRA-EX1000 Bedienungsanleitung

SSS Siedle

SSS Siedle BFCV 850 Series Bedienungsanleitung

GRD

GRD MAX V2 Bedienungsanleitung

Alecto

Alecto ADI-250 Bedienungsanleitung

Aiphone

Aiphone IE-8MD Bedienungsanleitung

Perel

Perel EDB4 Bedienungsanleitung

basIP BI-02FB Bedienungsanleitung

Beliebte Gegensprechanlage Handbücher anderer Marken
