BGS technic 66205 Bedienungsanleitung

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Bedienungsanleitung

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Art. 66205

Motoreinstell-Werkzeugsatz für

AUDI / VW 2.7 und 3.0 TDI

ALLGEMEIN

Der Einstellsatz ist passend für Audi A4, A5, A6, A8, Q5, Q7 und VW Touareg, Phaeton mit

Motorkennbuchstaben: ASB, BKN, BKS, BMK, BMZ, BNG, BPP,BSG, BUG, BUN, CAMA, CAMB,

CANA, CANB, CANC, CAND, CAPA, CARA, CARB, CASA, CASB, CASC, CATA, CCMA, CCWA,

CCWB, CDYA, CDYB, CDYC, CEXA, CGKA, CGKB und wird benötigt zum Kontrollieren bzw.

Einstellen der Motorsteuerzeiten.

SICHERHEITSHINWEISE

xDiese Anleitung ersetzt auf keinen Fall eine Werkstatt-Service-Literatur und dient nur der

Veranschaulichung.

xVerwenden Sie für Prüf-, Einstell- und Diagnosearbeiten immer fahrzeugspezifische Service-

Literatur, andernfalls können Motorschäden entstehen.

xVorsicht bei Arbeiten an heißen Motoren.

xVorsicht bei Arbeiten an laufenden Motoren, lose Kleidung, Werkzeuge und andere Gegenstände

können von drehenden Teilen erfasst werden und zu schweren Verletzungen führen.

xBeachten Sie immer die geltenden Arbeitsschutz- und Sicherheitsbestimmungen.

xSichern Sie, vor der Montage der Werkzeuge, das Fahrzeug gegen unbeabsichtigtes Starten

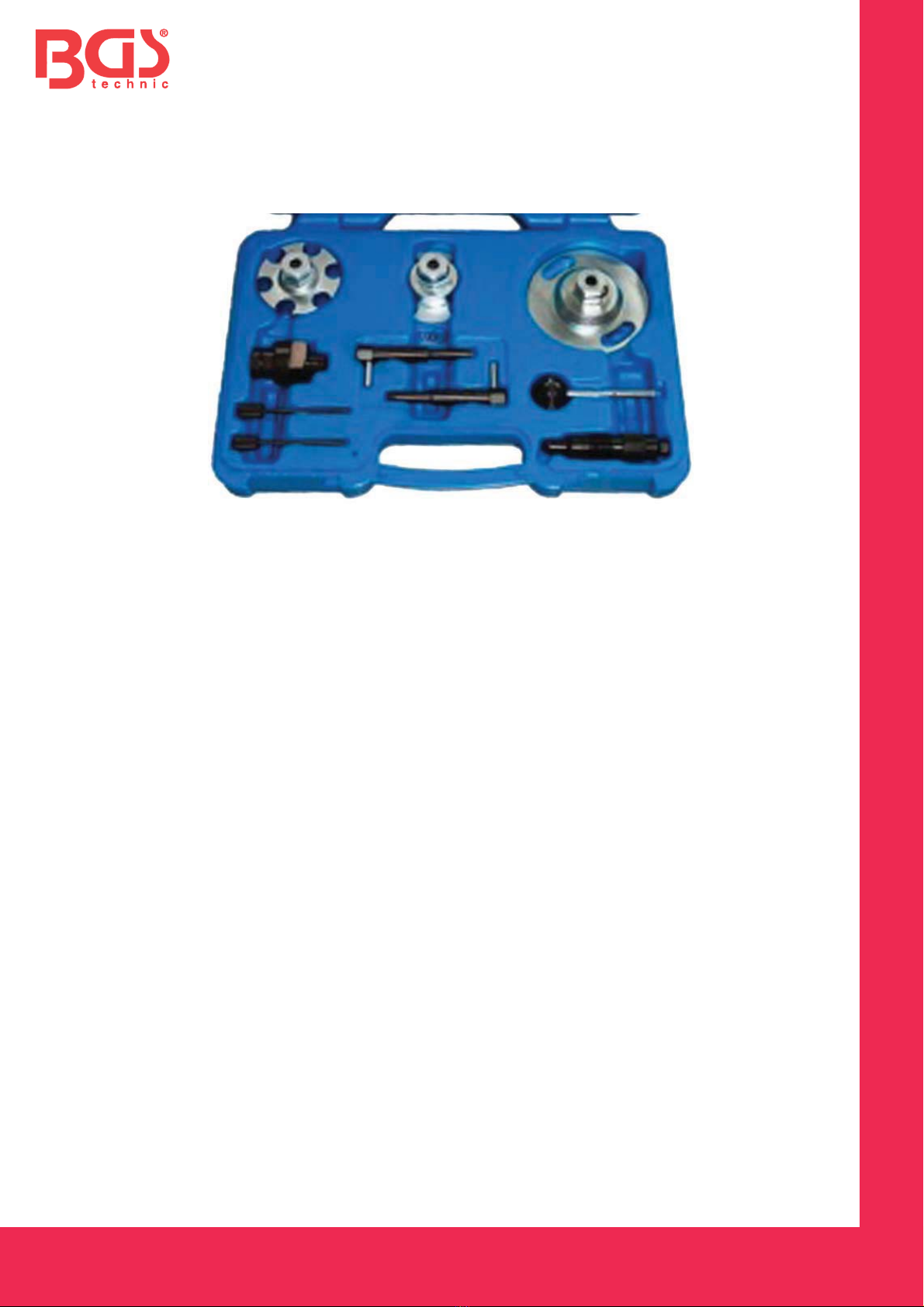

INHALT

1Adapter zum Drehen der Nockenwelle zu verwenden wie OEM T40061

2Adapter für Kettenrad zu verwenden wie OEM T40062

3Adapter für Mitnehmerscheibe zu verwenden wie OEM T40049

4Drehadapter für Kurbelwelle zu verwenden wie OEM T40058

5Nockenwellenarretierung 2x zu verwenden wie OEM T40060

6Absteckstift Einspritzpumpe zu verwenden wie OEM 3359

7Kettenspanner Arretierung 2x

8Kurbelwellenarretierung zu verwenden wie OEM 3242

1 2 3

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Bedienungsanleitung

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

ANWENDUNG

Adapter zum Drehen der Nockenwelle

(zu verwenden wie OEM T40061)

Adapter für Kettenrad

(zu verwenden wie OEM T40062)

Adapter für Mitnehmerscheibe

(zu verwenden wie OEM T40049)

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Bedienungsanleitung

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Drehadapter für Kurbelwelle

(zu verwenden wie OEM T40058)

Nockenwellenarretierung

(zu verwenden wie OEM T40060)

Absteckstift Einspritzpumpe

(zu verwenden wie OEM 3359)

Kurbelwellenarretierung

(zu verwenden wie OEM 3242)

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Art. 66205

Timing Tool Set for

AUDI / VW 2.7 and 3.0 TDI

GENERAL

This set is suitable for Audi A4, A5, A6, A8, Q5, Q7 and VW Touareg, Phaeton with engine code:

ASB, BKN, BKS, BMK, BMZ, BNG, BPP,BSG, BUG, BUN, CAMA, CAMB, CANA, CANB, CANC,

CAND, CAPA, CARA, CARB, CASA, CASB, CASC, CATA, CCMA, CCWA, CCWB, CDYA, CDYB,

CDYC, CEXA, CGKA, CGKB and is required for controlling or adjusting the engine valve timing.

SAFETY ADVICE

xThese instructions are for illustrative purposes only, not to replace a repair-manual.

xUse for testing, adjusting and diagnostic work always vehicle-specific service literature, otherwise

can damage to the engine.

xBe careful when working on hot engines!

xUse caution when working on running engines, loose clothing, tools and other items can be

collected from rotating parts and cause serious injuries.

xAlways follow occupational health and safety regulations.

xAssure the vehicle against unintended starting, before applying the tool.

CONTENT

1Adaptor for camshaft to be used as OEM T40061

2Adaptor for chain wheel to be used as OEM T40062

3Adaptor for drive plate to be used as OEM T40049

4Adaptor for crankshaft to be used as OEM T40058

5Camshaft locking bolt 2x to be used as OEM T40060

6Locking pin for injection pump to be used as OEM 3359

7Locking pin for chain tensioner 2x

8Crankshaft locking bolt to be used as OEM 3242

1 2 3

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

ANWENDUNG

Adaptor for rotating the camshaft

(to be used as OEM T40061)

Adaptor for chain wheel

(to be used as OEM T40062)

Adaptor for drive plate

(to be used as OEM T40049)

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Adaptor for rotating the crankshaft

(to be used as OEM T40058)

Camshaft locking tool

(to be used as OEM T40060)

Injector pump locking tool

(to be used as OEM 3359)

Crankshaft locking tool

(to be used as OEM 3242)

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Art. 66205

Juego de calado de distribución para

AUDI/VW 2.7 y 3.0 TDI

GENERAL

Este set es válido para Audi A4, A5, A6, A8, Q5, Q7 und VW Touareg, Phaeton con motor: ASB,

BKN, BKS, BMK, BMZ, BNG, BPP,BSG, BUG, BUN, CAMA, CAMB, CANA, CANB, CANC, CAND,

CAPA, CARA, CARB, CASA, CASB, CASC, CATA, CCMA, CCWA, CCWB, CDYA, CDYB, CDYC,

CEXA, CGKA, CGKB y se requiere controlar o ajustar la válvula de sincronización del motor.

AVISOS DE SEGURIDAD

xEstas instrucciones solo son para ilustrar los propósitos, no reemplazan a un manual de

reparación.

xSe usa apra comprobar, ajustar y diagnosticar trabajando siempre con el manual del vehículo, de

otra forma puede dañarse el motor.

xTenga cuidado cuando trabaje con motores calientes.

xTenga cuidado cuando trabaje con motores encendidos, ropa floja, herramientas y otros objetos

pueden engancharse en las partes móviles y causar serias lesiones.

xSiga siempre las regulaciones de seguridad y salud ocupacional.

xAsegure el vehículo contra encendidos accidentales, antes de aplicar la herramienta.

CONTENIDO

1Adaptador para girar el árbol de levas se usa como OEM T40061

2Adaptador para rueda de cadena se usa como OEM T40062

3Adaptador para unidad de placa se usa como OEM T40049

4Adaptador para girar el cigüeñal se usa como OEM T40058

5Herramienta de bloqueo del árbol de

levas 2x se usa como OEM T40060

6Herramienta de bloqueo de la bomba de

inyección se usa como OEM 3359

7Bloqueo de cadena de tensión 2x

8Herramienta de bloqueo de cigüeñal se usa como OEM 3242

1 2 3

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

APLICACION

Adaptador para girar el árbol de levas

( se usa como OEM T40061)

Adaptador para rueda de cadena

( se usa como OEM T40062)

Adaptador para la unidad de placa

( se usa como OEM T40049)

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Adaptador para girar el cigüeñal

( se usa como OEM T40058)

Herramienta de bloqueo de árbol de levas

( se usa como OEM T40060)

Herramienta de bloqueo de la bomba de inyección

( se usa como OEM 3359)

Herramienta de bloqueo del cigüeñal

(se usa como OEM 3242)
