BGS technic 8780 Bedienungsanleitung

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

Art. 8780

Silentlager-Werkzeug-Satz für VW T5

WERKZEUGE

1 Gegenhaltehülse

2 Distanzhülse

3 Montagescheibe

4 Montagescheibe

5 Demontagescheibe

6 Stützscheibe

7 Spindelmutter mit Lager

8 Spindelmutter ohne Lager

9 Spindel M14 x 2.0

VERWENDUNGSZWECK

Dieser Werkzeugsatz dient zum Erneuern der Hinterachs-Silentlager an VW T5, ohne Demontage der

Achsteile.

SICHERHEITSHINWEISE

•Lesen Sie die Anweisungen vor Arbeitsbeginn aufmerksam durch.

•Verwenden Sie das Werkzeug nur für Arbeiten, für die es vorgesehen ist.

•Benutzen Sie beim Anheben des Fahrzeugs immer die vom Fahrzeughersteller vorgesehenen

Hebepunkte.

•Stellen Sie vor dem Arbeiten unter einem Fahrzeug stets sicher, dass das Fahrzeug durch

Achsständer oder Rampen ausreichend abgestützt ist. Verkeilen Sie die Räder und stellen Sie

sicher, dass die Handbremse fest angezogen ist.

•Tragen Sie beim Arbeiten mit diesem Werkzeugsatz immer Handschuhe und Schutzbrille.

•Achten Sie beim Arbeiten auf einen sicheren und rutschfesten Stand.

•Überprüfen Sie regelmäßig den Zustand des Werkzeugs und wechseln Sie beschädigte Teile

aus

•Stellen Sie sicher, dass das Werkzeug ordnungsgemäß montiert ist.

•Spindel nicht übermäßig festziehen oder übermäßige Kraft anwenden, da hierdurch sowohl das

Werkzeug als auch das Bauteil beschädigt werden kann.

•Das Werkzeug ist nicht für Schlagschrauber geeignet. Die Verwendung eines Schlagschraubers

kann zum Bersten des Spindellagers oder anderer Bauteile führen und umherfliegende

Bauteilfragmente können Verletzungen verursachen.

•Benutzen Sie stets ein Werkstatt-Handbuch zur detaillierten Anleitung.

•Fetten Sie immer die Schraubengewinde, ehe Sie das Werkzeug verwenden.

•Überprüfen und ersetzen Sie gegebenenfalls beschädigte Bauteile.

•Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.

•Bewahren Sie dieses Werkzeug außerhalb der Reichweite von Kindern auf.

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

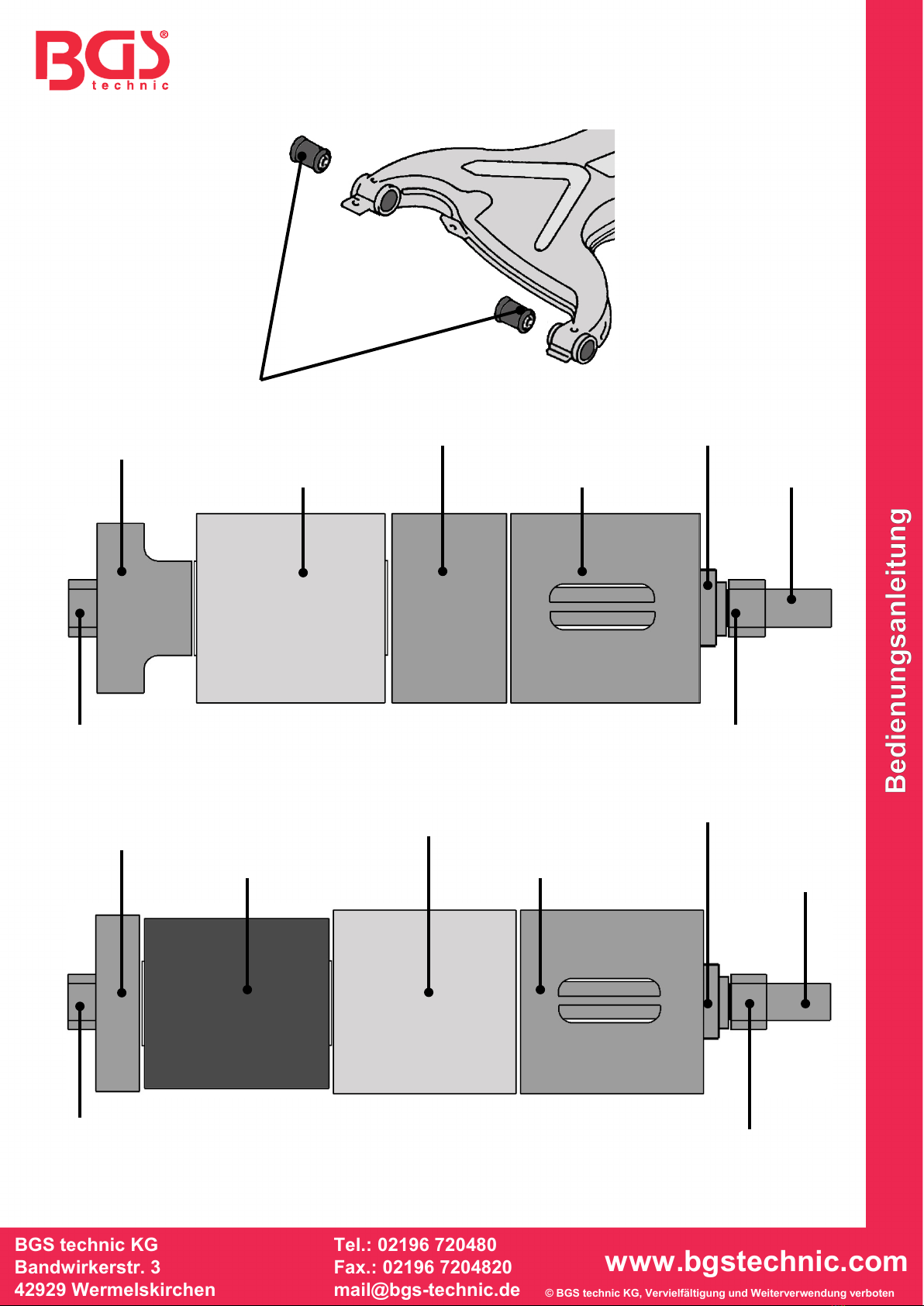

ANWENDUNG

DEMONTAGE

MONTAGE

Demontagescheibe (5)

Mutter (8)

Achsteil mit Silentlager

Distanzhülse (2)

Gegenhaltehülse (1)

Stützscheibe (6)

Spindelmutter mit Lager (7)

Spindel

Silentlager

Achsteil

Montagescheibe

Mutter (8)

Gegenhaltehülse (1)

Stützscheibe (6)

Spindelmutter mit Lager (7)

Spindel (9)

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 8780

Silent Block Tool Set for VAG T5

TOOLS

1 Retainer sleeve

2 Distance sleeve

3 Mounting disc

4 Mounting disc

5 Dismounting disc

6 Supporting ring

7 Spindle nut with bearing

8 Spindle nut without bearing

9 Spindle M14 x 2.0

INTENDED USE

This tool set is used for replacing the silent bearings at the rear axle without disassembling the axle

parts.

SAFETY ADVICE

•Read carefully the instructions before working with this tool set.

•Do not use this tool set for other purpose for which it is designed.

•Lifting of vehicles only allowed on the special lifting points.

•Before starting work under a car always ensure that it is adequately supported by axle stands or

ramps. Chock wheels and ensure that the hand brake is firmly applied.

•Always use approved eye protection, especially when working under vehicles.

•Ensure a secure and well-gripped stance during fitting.

•Ensure that tools are correctly mounted.

•Regularly check the condition of the tool and replace the damaged parts.

•Do not over tighten or use undue force as this can cause damage to both tool and component.

•The tool is not suitable for air impact wrenches. The use of an air impact wrench may lead to the

spindle bearing or other components bursting and fragments of components flying around may

lead to injuries.

•Always use workshop manual for detailed instructions.

•Always lubricate the screw threads before using the tool.

•Check & replace any damaged components as required.

•Keep children and unauthorized persons out of the working area.

•Keep this tool out of children reach.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

APPLICATION

DISMOUNTING

MOUNTING

Dismounting disc (5)

Nut (8)

Axle part with silent bearing

Distance sleeve (2)

Retainer sleeve (1)

Supporting ring (6)

Spindle nut with bearing (7)

Spindle

Silent bearing

Axle part

Mounting disc

Nut (8)

Retainer sleeve (1)

Supporting ring (6)

Spindle nut with bearing (7)

Spindle (9)

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 8780

Jeu d’outils pour silentblocs pour VW T5

OUTILS

1Douille de retenue

2Douille d’écartement

3Rondelle de montage

4Rondelle de montage

5Rondelle de démontage

6Rondelle d’appui

7Écrou de vis de traction

avec roulement

8Écrou de vis de traction sans

roulement

9Broche M14 x 2,0

UTILISATION PRÉVUE

Ce jeu d’outils permet de changer le silentbloc de l’essieu arrière sur la VW T5, sans avoir à

démonter les composants de l’essieu.

CONSIGNES DE SÉCURITÉ

•Lisez attentivement les instructions avant de commencer le travail.

•N’utilisez l’outil que pour les travaux pour lesquels il a été conçu.

•Lorsque vous allez soulever un véhicule, veuillez toujours utiliser les points de levage prévus par

le constructeur du véhicule.

•Avant de commencer à travailler sous un véhicule, assurez-vous toujours qu’il soit suffisamment

étayé à l’aide de vérins de fosse et/ou de rampes. Mettez des coins sous les roues et assurez-

vous que le frein à main est fermement serré.

•Portez toujours des gants et des lunettes de protection lorsque vous allez travailler avec cet

outil.

•Veillez à adopter une posture ferme et bien stable pendant les travaux.

•Contrôlez régulièrement l’état de l’outil et remplacez toute pièce endommagée.

•Assurez-vous que l’outil est correctement monté.

•Ne serrez pas excessivement la broche et n’y appliquez pas une force exagérée, car cela

endommagerait autant l’outil que le composant sur lequel vous travaillez.

•L’outil ne doit pas être utilisé avec des clés à chocs. L’utilisation d’une clé à chocs peut

provoquer l’éclatement du roulement de la broche ou d’autres composants et des fragments de

composants projetés peuvent causer des blessures.

•Utilisez toujours un manuel d’atelier comportant des instructions détaillées.

•Lubrifiez toujours le filetage de la tige avec de la graisse et avant d’utiliser l’outil.

•Contrôlez consciencieusement les composants et remplacez-les si nécessaire.

•Maintenez à l’écart les enfants et toutes les autres personnes non autorisées de la zone de

travail.

•Maintenez cet outil hors de la portée des enfants.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

UTILISATION

DÉMONTAGE

MONTAGE

Rondelle de

démontage (5)

Écrou (8)

Composant

de l’essieu

avec silentbloc

Douille

d’écartement (2)

Douille de

retenue (1)

Rondelle

d’appui (6)

Écrou de vis

de traction avec

roulement (7)

Broche

Silentbloc

Composant

de l’essieu

Rondelle de

montage

Écrou (8)

Douille de

etenue (1)

Rondelle

d’appui (6)

Écrou de vis

de traction avec

roulement (7)

Broche (9)

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i

a M - E

d i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 8780

Juego de herramientas para

silentblocks para VW T5

HERRAMIENTAS

1 Manguito de retención

2 Manga de distancia

3 Disco de montaje

4 Disco de montaje

5 Disco de desmontaje

6 Anillo de soporte

7 Tuerca de husillo con rodamiento

8 Tuerca de husillo sin rodamiento

9 Husillo M14 x 2.0

USO

Este conjunto de herramientas se utilizan para la sustitución de los Silent Blocks del eje trasero sin

desmontar las piezas del eje.

INSTRUCCIONES DE SEGURIDAD

•Lea las instrucciones cuidadosamente antes de comenzar a trabajar.

•Use la herramienta solo para trabajos para los que está diseñada.

•Eleve el vehículo solo con elevadores especiales y adecuados.

•Antes de comenzar a trabajar bajo el coche asegúrese siempre que está correctamente

colocado. Bloquee las ruedas y asegúrese de que el freno de mano está puesto.

•Cuando trabaje con este kit de herramientas, siempre usará guantes y gafas de protección.

•Durante el trabajo asegúrese de estar en una posición segura y sin peligro de deslizamiento

•Asegúrese de que las herramientas están correctamente montadas.

•Compruebe regularmente el estado de la herramienta y sustituya las piezas deterioradas.

•No apriete demasiado ya que puede causar daños tanto en la herramienta como en el

componente.

•La herramienta no es adecuada para llaves de impacto neumáticas. El uso de una llave de

impacto neumática puede hacer que el rodamiento del husillo u otros componentes estallen, y

las piezas proyectadas pueden causar lesiones.

•Use siempre un manual de trabajo para instrucciones detalladas.

•Lubrique siempre los tornillos antes de usar la herramienta.

•Compruebe y cambie cualquier parte dañada.

•Mantenga a los niños alejados del área de trabajo.

•Cuando no esté usando un aparato, guárdelo en un lugar seco, no accesible a los niños.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

APLICACIÓN

DESMONTAJE

MONTAJE

Disco de desmontaje (5)

Tuerca (8)

Parte del cojinete con eje silencioso

Manga de distancia (2)

Manguito de retención (1)

Anillo de soporte (6)

Tuerca de husillo con rodamiento (7)

Husillo

Rodamiento silencioso

Eje de parte

Disco de montaje

Tuerca (8)

Manguito de retención (1)

Anillo de soporte (6)

Tuerca de husillo con rodamiento (7)

Husillo (9)

Inhaltsverzeichnis

Sprachen:

Andere BGS technic Werkzeuge Handbücher

BGS technic

BGS technic 8690 Bedienungsanleitung

BGS technic

BGS technic 6755 Bedienungsanleitung

BGS technic

BGS technic 9015 Bedienungsanleitung

BGS technic

BGS technic 9862 Bedienungsanleitung

BGS technic

BGS technic 85865 Bedienungsanleitung

BGS technic

BGS technic BGS 67302 Bedienungsanleitung

BGS technic

BGS technic BGS 8515 Bedienungsanleitung

BGS technic

BGS technic 62676 Bedienungsanleitung

BGS technic

BGS technic BGS 70009 Bedienungsanleitung

BGS technic

BGS technic 8216 Bedienungsanleitung

BGS technic

BGS technic 8231 Bedienungsanleitung

BGS technic

BGS technic 8262 Bedienungsanleitung

BGS technic

BGS technic 8776 Bedienungsanleitung

BGS technic

BGS technic 8310 Bedienungsanleitung

BGS technic

BGS technic 8846 Bedienungsanleitung

BGS technic

BGS technic 9387 Bedienungsanleitung

BGS technic

BGS technic 74428 Bedienungsanleitung

BGS technic

BGS technic 1246 Bedienungsanleitung

BGS technic

BGS technic 3380 Bedienungsanleitung

BGS technic

BGS technic 9324 Bedienungsanleitung

BGS technic

BGS technic 900 Bedienungsanleitung

BGS technic

BGS technic 7711 Bedienungsanleitung

BGS technic

BGS technic 66202 Bedienungsanleitung

BGS technic

BGS technic 1893 Bedienungsanleitung

Beliebte Werkzeuge Handbücher anderer Marken

Martor

Martor SECUNORM 175 Bedienungsanleitung

ERKCO

ERKCO 1000 Bedienungsanleitung

jbc

jbc N4473 Bedienungsanleitung

FEINMETALL

FEINMETALL FZWZ-SET-001 Bedienungsanleitung

Worx Professional

Worx Professional Sonicrafter WU676 Bedienungsanleitung

Gage Bilt

Gage Bilt GB713SH Bedienungsanleitung

Hilti

Hilti DX 9-ENP Bedienungsanleitung

norbar

norbar NORTRONIC 34399 Bedienungsanleitung

Makita

Makita DHR241 Bedienungsanleitung

Motor Guard

Motor Guard JMB-1250 Bedienungsanleitung

Power Adhesives

Power Adhesives 805-12 Bedienungsanleitung

Clemco

Clemco 24189 Bedienungsanleitung

VVG

VVG VNG 903 Series Bedienungsanleitung

Hilti

Hilti FX 3-A Bedienungsanleitung

Grizzly

Grizzly H6472 Bedienungsanleitung

axing

axing BWZ 5-02 Bedienungsanleitung

Dh-Robotics

Dh-Robotics RGI-100 Anleitung zur Verwendung

Goobay

Goobay 97790 Bedienungsanleitung
