BGS technic 9565 Bedienungsanleitung

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

Art. 9565

Glühkerzen-Demontage-Satz

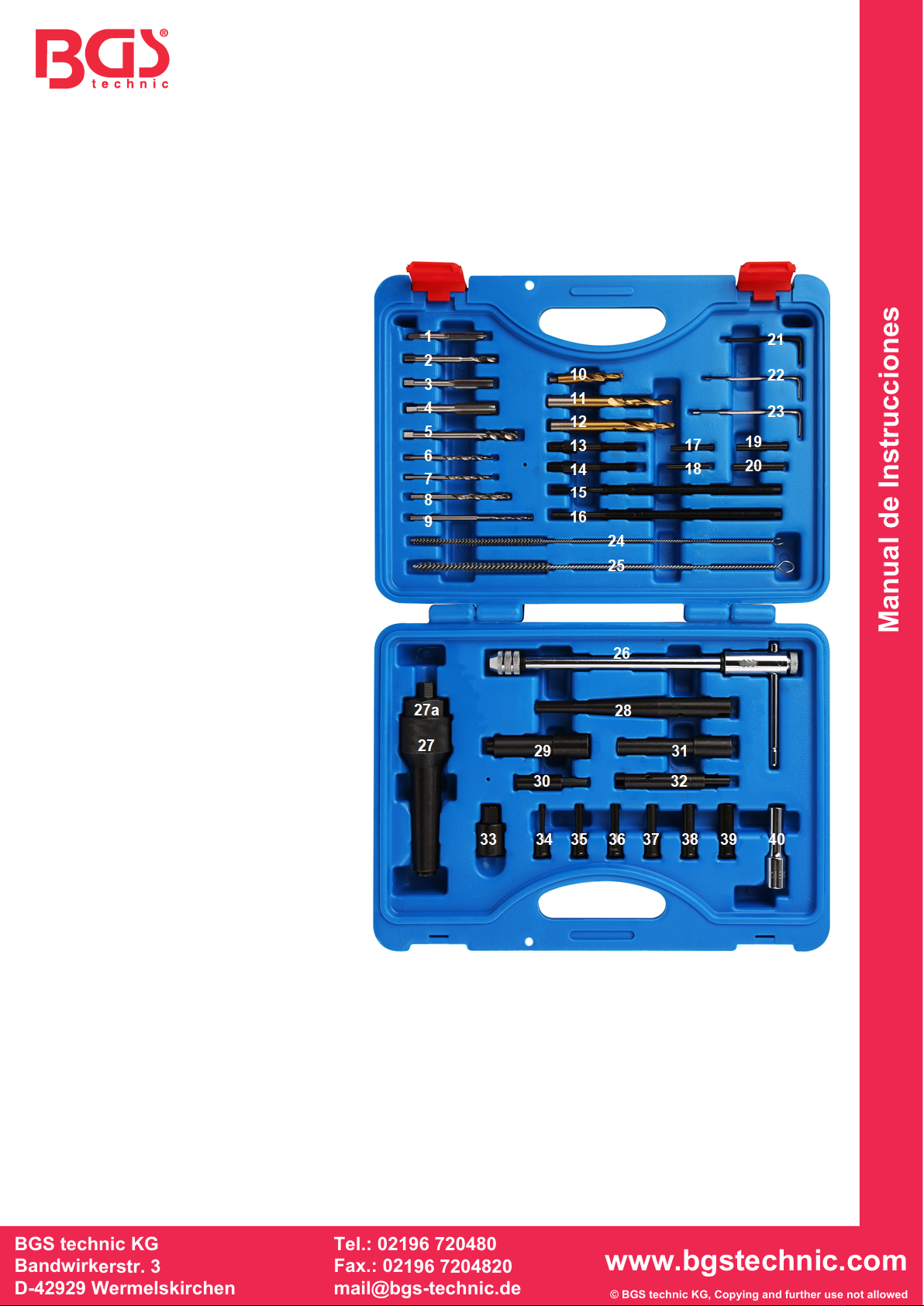

WERKZEUGE

1Gewindebohrer 1/4" x 28 UNF

2Gewindebohrer 12 x 28 UNF

3Gewindebohrer M8 x 1.0

4Gewindebohrer M10 x 1.0

5Gewindebohrer M8 x 1.0, lang

6Spiralbohrer 3.4 mm

7Spiralbohrer 3.4 mm

8Spiralbohrer 4.4 mm

9Spiralbohrer 2.6 mm

10 Stufenbohrer 4.4 x 7 mm

11 Stufenbohrer 5.4 x 7 mm

12 Stufenbohrer 5.5 x 9 mm

13 Zugbolzen

14Zugbolzen

15 Zugspindel

16 Zugspindel

17 Bohrer-Zentrierhülse 2.6 mm

18 Bohrer-Zentrierhülse 2.6 mm

19 Bohrer-Zentrierhülse 3.7 mm

20 Bohrer-Zentrierhülse 3.7 mm

21 Innensechskant 3 mm für Nr. 28

22 Innensechskant 2 mm für Nr. 30

23 Innensechskant 2.5 mm für Nr. 32

24 Stahl-Rundbürste 5 mm x 300 mm

25 Stahl-Rundbürste 7 mm x 300 mm

26 Gewindebohrer-Halter

27 Zentriervorrichtung, kugellagert

27a Zugspindel mit Mutter

28 Spiralbohrer-Halter

29 Zentrierhülse

30 Gewindebohrer-Halter

31 Ausziehhülse

32 Spiralbohrer-Halter

33 Spindelmutter

34 Twist-Einsatz 2.6 mm

35 Twist-Einsatz 3.2 mm

36 Twist-Einsatz 3.5 mm

37 Twist-Einsatz 4.5 mm

38 Twist-Einsatz 6.5 mm

39 Twist-Einsatz 8.25 mm

40 Steckschlüssel-Einsatz E10

VERWENDUNGSZWECK

Dieser Werkzeugsatz dient der Demontage von M8x1 und M10x1 Glühkerzen, bei denen beim

Demontageversuch der Sechskant an der Glühkerze abgerissen ist.

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

SICHERHEITSHINWEISE

•Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.

•Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.

•Legen Sie das Werkzeug niemals auf die Fahrzeug-Batterie. Gefahr von Kurzschluss.

•Vorsicht bei Arbeiten an laufenden Motoren. Lose Kleidung, Werkzeuge und andere Gegenstände

können von drehenden Teilen erfasst werden und schwere Verletzungen verursachen.

•Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.

•Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!

•Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches Starten

des Motors und einen dadurch entstehenden Motorschaden.

•Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch, verwenden

Sie immer fahrzeugspezifische Serviceliteratur, dieser entnehmen Sie bitte technische Angaben wie

Drehmomentwerte, Hinweise zur Demontage/Montage, usw.

VERWENDUNG

Entfernen von Glühkerzen, bei denen der Antriebssechskant beim

Löseversuch abgerissen ist..

Geeigneten Twist-Einsatz (34-35-36-37-38-39) auf den elektrischen

Anschluss aufsetzen und durch Drehen im Uhrzeigersinn den Drahtstift

der Glühwendel abreißen.

Sollte der Drahtstift nicht ausreichend tief genug abreißen,

kann dieser wie folgt nachträglich ausgebohrt werden.

Passende Zentrierhülse (17-18-19-20) auf den Drahtstift schieben und

mit einem Hammer soweit wie möglich in die Glühkerze treiben. Achtung:

Die Zentrierhülse sollte dabei aber mindestens noch ca. 3 mm

überstehen um ein leichtes Ansetzen des Bohrers zu ermöglichen.

Mit geeignetem Bohrer (6-7-9) den Drahtstift ausbohren.

Die Zentrierhülse (17-18-19-20) dient als Bohrer-Führung/-Zentrierung.

Zentrierhülse nach dem Ausbohren entfernen.

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

Zentriervorrichtung (27) in den Glühkerzenschacht einsetzen.

Geeigneten Bohrer (11-12) in den Bohrerhalter (28) einsetzen.

Den Bohrer im Halter fixieren, dazu die seitlich angebrachte

Madenschraube mit dem Innensechskantschlüssel (21) festziehen.

Den Bohrerhalter, wie in der Abbildung zu sehen, in die

Zentriervorrichtung einsetzen.

Den Bohrerhalter in eine Bohrmaschine einspannen und die

Glühkerze aufbohren.

Gewindebohrer (2) in den Halter (26) einspannen und ein Gewinde im

Rest der Glühkerze anfertigen.

Zugbolzen (13-14) mit der langen Gewindeseite in die Glühkerze

drehen.

Zugspindel (27a) aus der Zentriervorrichtung herausnehmen und

Spindelmutter entfernen.

Zugspindel (27a) auf den Zugbolzen (13-14) aufsetzen und

befestigen.

Zentriervorrichtung (27) in den Glühkerzenschacht einsetzen.

Spindelmutter auf die Zugspindel aufsetzen und von Hand befestigen.

Mit einem Schlüssel (13mm) den Zugbolzen gegen Verdrehen sichern

und mit einem Ringschlüssel (30mm) die Spindelmutter im

Uhrzeigersinn drehen.

Der Rest der Glühkerze wird nun Stück für Stück herausgezogen.

Hinweis: Es besteht ein Risiko, dass der vordere Teil der Glühkerze

abreißt und in der Glühwendelbohrung stecken bleibt.

Für diesen Fall gibt es einen gesonderten Spezial-Werkzeugsatz von

BGS.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

Art. 9565

Glow Plug Removal Set

TOOLS

1Tap 1/4" x 28 UNF

2Tap 12 x 28 UNF

3Tap M8 x 1.0

4Tap M10 x 1.0

5Tap M8 x 1.0, long

6Twist drill 3.4 mm

7Twist drill 3.4 mm

8Twist drill 4.4 mm

9Twist drill 2.6 mm

10 Step drill 4.4 x 7 mm

11 Step drill 5.4 x 7 mm

12 Step drill 5.5 x 9 mm

13 Tension bolt

14Tension bold

15 Feed shaft

16 Feed shaft

17 Drill centring sleeve 2.6 mm

18 Drill centring sleeve 2.6 mm

19 Drill centring sleeve 3.7 mm

20 Drill centring sleeve 3.7 mm

21 Internal hexagon 3 mm for no. 28

22 Internal hexagon 2 mm for no. 30

23 Internal hexagon 2.5 mm for no. 32

24 Steel round brush 5 mm x 300 mm

25 Steel round brush 7 mm x 300 mm

26 Tap holder

27 Centring device, ball bearing

mounted

27a Feed shaft with nut

28 Twist drill holder

29 Centring sleeve

30 Tap holder

31 Removal sleeve

32 Twist drill holder

33 Spindle nut

34 Twist socket 2.6 mm

35 Twist socket 3.2 mm

36 Twist socket 3.5 mm

37 Twist socket 4.5 mm

38 Twist socket 6.5 mm

39 Twist socket 8.25 mm

40 Socket E10

INTENDED USE

This tool set helps to remove M8x1 and M10x1 glow plugs on which the hexagon on the glow plug has

broken off during the attempt to disassemble.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

SAFETY INFORMATION

•Do not use the tool if parts are missing or damaged.

•Use the tool for the intended purpose only.

•Never place the tool on the vehicle battery. There is a risk of a short circuit.

•Be careful when working with the engine running. Loose clothing, tools and other objects can be

caught by rotating parts and cause serious injury.

•Keep children and other unauthorized persons away from the work area.

•Be careful when working on hot engines because of the risk of burn injuries!

•If you remove the ignition key before repairing, you can prevent the engine from being started

accidentally and resulting in engine damage.

•This manual serves as a brief guide and does not replace a workshop manual. Always refer to the

vehicle-specific service literature, particularly the technical data such as torque values and

instructions for disassembly/assembly, etc.

USE

Removal of glow plugs on which the hexagon has broken off during the

attempt to loosen.

Put appropriate twist socket (34-35-36-37-38-39) on the electrical

connection and break off wire pin by turning clockwise.

If the wire pin is not deep enough to break off, it can subsequently be

drilled out as follows.

Push appropriate centring sleeve (17-18-19-20) onto the wire pin and

drive it with a hammer as far as possible into the glow plug.

Attention: The centring sleeve should however still project approx. 3 mm

in order to allow for easy positioning of the drill.

Drill out the wire pin using the appropriate drill (6-7-9).

The centring sleeve (17-18-19-20) serves as drill guide/centring.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

Insert centring device (27) into the glow plug shaft.

Insert appropriate drill (11-12) into the drill holder (28).

Fix the drill in the holder; for this purpose, use the internal hexagon

(21) to tighten the grub screw attached on the side.

Insert the drill holder into the centring device as shown in the

illustration.

Insert the drill holder into a drill and drill out the glow plug.

Insert the tap (2) in the holder (26) and make threads in the remainder

of the glow plug.

Turn tension bolt (13-14) with the long thread side into the glow plug.

Take out feed shaft (27a) from the centring sleeve and remove spindle

nut.

Put feed shaft (27a) on the tension bolt (13-14) and tighten.

Insert centring device (27) into the glow plug shaft.

Put spindle nut on the feed shaft and tighten by hand.

Secure the tension bolt with a spanner (13 mm) against twisting and

turn the spindle nut clockwise using a ring spanner (30 mm).

The remainder of the glow plug is now removed piece by piece.

Note: There is a risk that the front part of the glow plug will break off

and get stuck in the glow plug spiral drill hole.

In this event, there is a separate special tool from BGS.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

Art. 9565

Kit de démontage de bougies de préchauffage

OUTILS

1Taraud 1/4" x 28 UNF

2Taraud 12 x 28 UNF

3Taraud M8 x 1,0

4Taraud M10 x 1,0

5Taraud M8 x 1,0, long

6Foret hélicoïdal 3,4 mm

7Foret hélicoïdal 3,4 mm

8Foret hélicoïdal 4,4 mm

9Foret hélicoïdal 2,6 mm

10 Foret étagé 4,4 x 7 mm

11 Foret étagé 5,4 x 7 mm

12 Foret étagé 5,5 x 9 mm

13 Boulon de traction

14 Boulon de traction

15 Broche de traction

16 Broche de traction

17 Douille de centrage de foret 2,6 mm

18 Douille de centrage de foret 2,6 mm

19 Douille de centrage de foret 3,7 mm

20 Douille de centrage de foret 3,7 mm

21 Hexagone femelle 3 mm pour N°28

22 Hexagone femelle 2 mm pour N°30

23 Hexagone femelle 2,5mm pour N°32

24 Brosse ronde en acier 5 x 300 mm

25 Brosse ronde en acier 7 x 300 mm

26 Support de taraud

27 Dispositif de centrage

avec roulements à billes

27a Broche de traction avec écrou

28 Support de foret hélicoïdal

29 Douille de centrage

30 Support de taraud

31 Douille d’extraction

32 Support de foret hélicoïdal

33 Écrou de vis de traction

34 Embout rotatif 2,6 mm

35 Embout rotatif 3,2 mm

36 Embout rotatif 3,5 mm

37 Embout rotatif 4,5 mm

38 Embout rotatif 6,5 mm

39 Embout rotatif 8,25 mm

40 Douille E10

UTILISATION PRÉVUE

Ce kit d’outils permet de démonter des bougies de préchauffage de M8x1 et M10x1, dont l’extrémité

hexagonale s’est brisée au niveau de la bougie de préchauffage lors d’une tentative de démontage.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

CONSIGNES DE SÉCURITÉ

•N’utilisez pas l’outil lorsque des pièces manquent ou sont endommagées.

•N’utilisez l’outil qu’aux fins prévues.

•Ne posez jamais l’outil sur la batterie du véhicule. Risque de court-circuit.

•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs en fonctionnement. Les

vêtements mal ajustés, outils et autres objets peuvent être happés par les composants en rotation et

provoquer de graves blessures.

•Maintenez à l’écart les enfants et toutes les autres personnes non autorisées de la zone de travail.

•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs chauds, il y a risque de

brûlures !

•Retirez la clé de contact avant d’entamer la réparation, vous évitez ainsi de démarrer le moteur par

inadvertance et, en conséquence, des dommages du moteur.

•Ces instructions sont des informations brèves et ne peuvent pas remplacer le manuel de l’atelier.

Consultez toujours les manuels de service spécifiques du véhicule pour des informations techniques

comme la valeur du moment de couple, des instructions de démontage/montage, etc.

UTILISATION

Démontage des bougies de préchauffage dont l’hexagone

d’entraînement s’est brisé lors d’une tentative de desserrage.

Placez l’embout rotatif approprié (34-35-36-37-38-39) sur la connexion

électrique et arrachez la goupille du filament en le tournant dans le sens

des aiguilles d’une montre.

Si la goupille n’est pas arrachée assez profondément, elle peut être

éliminée ultérieurement par perçage de la manière suivante.

Placez la douille de centrage (17-18-19-20) appropriée sur la goupille et

enfoncez-la le plus loin possible dans la bougie de préchauffage à l’aide

d’un marteau.

Attention : La douille de centrage devrait dépasser d’approx. 3 mm, afin

de permettre une approche facile du foret.

Éliminez par perçage la goupille, à l’aide du foret approprié (6-7-9).

La douille de centrage (17-18-19-20) sert de centrage/guidage du foret.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

Placez le dispositif de centrage (27) dans le puits de bougie de

préchauffage.

Placez le foret approprié (11-12) dans le support de foret (28).

Fixez le foret dans le support en serrant la vis de pression latérale à

l’aide de la clé hexagonale femelle (21).

Placez le support de foret dans le dispositif de centrage, comme

illustré.

Serrez le support de foret dans une perceuse et éliminez par perçage

la bougie de préchauffage.

Serrez le taraud (2) dans le support (26) et taraudez un filetage dans

le reste de la bougie de préchauffage.

Vissez le boulon de traction (13-14) avec le côté fileté long dans la

bougie de préchauffage.

Retirez la broche de traction (27a) du dispositif de centrage et

démontez l’écrou de vis de traction.

Placez et fixez la broche de traction (27a) sur le boulon de traction

(13-14).

Placez le dispositif de centrage (27) dans le puits de bougie de

préchauffage.

Placez l’écrou de vis de traction sur la broche de traction et serrez-le à

la main.

Empêchez que le boulon de traction puisse pivoter à l’aide d’une clé

(13 mm) et tournez l’écrou de vis de traction dans le sens des aiguilles

d’une montre à l’aide d’une clé annulaire (30 mm).

Les restes de la bougie de préchauffage sont maintenant extraits un

bout après l’autre.

Remarque : Il y a un risque que la partie frontale de la bougie de

préchauffage soit arrachée et reste accrochée dans le perçage du

filament.

Dans ce cas, un jeu d’outils spécial séparé de BGS est disponible.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i

a M - E

d i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Art. 9565

Juego de desmontaje de bujías de incandescencia

HERRAMIENTAS

1Macho 1/4" x 28 UNF

2Macho 12 x 28 UNF

3Macho M8 x 1.0

4Macho M10 x 1.0

5Macho M8 x 1.0, largo

6Broca espiral 3.4 mm

7Broca espiral 3.4 mm

8Broca espiral 4.4 mm

9Broca espiral 2.6 mm

10 Broca escalonada 4.4 x 7 mm

11 Broca escalonada 5.4 x 7 mm

12 Broca escalonada 5.5 x 9 mm

13 Perno de tracción

14 Perno de tracción

15 Husillo de tracción

16 Husillo de tracción

17 Manguito de centrado de broca 2.6mm

18 Manguito de centrado de broca 2.6mm

19 Manguito de centrado de broca 3.7mm

20 Manguito de centrado de broca 3.7mm

21 Llave de hexágono interior 3mm

para Nº28

22 Llave de hexágono interior 2 mm

para Nº30

23 Llave de hexágono interior 2.5 mm

para Nº32

24 Cepillo redondo de acero 5 x 300 mm

25 Cepillo redondo de acero 7 x 300 mm

26 Soporte para machos

27 Dispositivo de centrado,

con rodamiento de bolas

27a Husillo de tracción con tuerca

28 Soporte para broca espiral

29 Manguito de centrado

30 Soporte para machos

31 Manguito extractor

32 Soporte para broca espiral

33 Tuerca de husillo

34 Vaso Twist 2.6 mm

35 Vaso Twist 3.2 mm

36 Vaso Twist 3.5 mm

37 Vaso Twist 4.5 mm

38 Vaso Twist 6.5 mm

39 Vaso Twist 8.25 mm

40 Llave de vaso E10

USO PREVISTO

Este juego de herramientas sirve para el desmontaje de bujías de incandescencia M8x1 y M10x1, en las

que el hexágono de la bujía de incandescencia se ha roto durante el intento de desmontaje.

Inhaltsverzeichnis

Sprachen:

Andere BGS technic Werkzeuge Handbücher

BGS technic

BGS technic 6036 Bedienungsanleitung

BGS technic

BGS technic 9738 Bedienungsanleitung

BGS technic

BGS technic 3203 Bedienungsanleitung

BGS technic

BGS technic 66526 Bedienungsanleitung

BGS technic

BGS technic 9862 Bedienungsanleitung

BGS technic

BGS technic BGS 67302 Bedienungsanleitung

BGS technic

BGS technic BGS 1709 Bedienungsanleitung

BGS technic

BGS technic 70221 Bedienungsanleitung

BGS technic

BGS technic 8349 Bedienungsanleitung

BGS technic

BGS technic 8717 Bedienungsanleitung

BGS technic

BGS technic 9324 Bedienungsanleitung

BGS technic

BGS technic 9101 Bedienungsanleitung

BGS technic

BGS technic 6774 Bedienungsanleitung

BGS technic

BGS technic 8457 Bedienungsanleitung

BGS technic

BGS technic 8845 Bedienungsanleitung

BGS technic

BGS technic 70114 Bedienungsanleitung

BGS technic

BGS technic 8216 Bedienungsanleitung

BGS technic

BGS technic BGS 8691 Bedienungsanleitung

BGS technic

BGS technic 62636 Bedienungsanleitung

BGS technic

BGS technic 9458 Bedienungsanleitung

BGS technic

BGS technic 66205 Bedienungsanleitung

BGS technic

BGS technic 1773 Bedienungsanleitung

BGS technic

BGS technic 9246 Bedienungsanleitung

BGS technic

BGS technic 68341 Bedienungsanleitung

Beliebte Werkzeuge Handbücher anderer Marken

Martor

Martor SECUNORM 175 Bedienungsanleitung

ERKCO

ERKCO 1000 Bedienungsanleitung

jbc

jbc N4473 Bedienungsanleitung

FEINMETALL

FEINMETALL FZWZ-SET-001 Bedienungsanleitung

Worx Professional

Worx Professional Sonicrafter WU676 Bedienungsanleitung

Gage Bilt

Gage Bilt GB713SH Bedienungsanleitung

Hilti

Hilti DX 9-ENP Bedienungsanleitung

norbar

norbar NORTRONIC 34399 Bedienungsanleitung

Makita

Makita DHR241 Bedienungsanleitung

Motor Guard

Motor Guard JMB-1250 Bedienungsanleitung

Power Adhesives

Power Adhesives 805-12 Bedienungsanleitung

Clemco

Clemco 24189 Bedienungsanleitung

VVG

VVG VNG 903 Series Bedienungsanleitung

Hilti

Hilti FX 3-A Bedienungsanleitung

Grizzly

Grizzly H6472 Bedienungsanleitung

axing

axing BWZ 5-02 Bedienungsanleitung

Dh-Robotics

Dh-Robotics RGI-100 Anleitung zur Verwendung

Goobay

Goobay 97790 Bedienungsanleitung
