Caparol ColorPen 3D Bedienungsanleitung

Kurzanleitung – Quickstart Guide

Caparol Buntstift 3D – ColorPen 3D

Bluetooth

Function

CAPAROL Farben Lacke Bautenschutz GmbH

Roßdörfer Straße 50 · D-64372 Ober-Ramstadt

Telefon (0 61 54) 71-0 · Telefax (0 61 54) 71 13 91

Internet: www.caparol.de

KundenServiceCenter

Telefon: (0 61 54) 71 17 10

Fax: (0 61 54) 71 17 11

[email protected]

Planer- und Objektservice

Telefon: (0 61 54) 7 15 24

Fax: (0 61 54) 7 15 10

[email protected] Qualität erleben.

CP · DG · 02/13 · 845508

Application CD

v1.0

2 | 3

1 Power on/off

2 Measure button

3 Navigation control

4 Enter button

5 USB connection

6 Speaker and Microphone

7 Display

8 Ref. Slider

9 Bluetooth Function

1 Ein-/Ausschalter

2 Messtaste

3 Navigationstaste

4 Eingabetaste

5 USB-Anschluss

6 Lautsprecher und Mikrofon

7 Display

8 Referenzschieber

9 Bluetooth-Funktion

1 Marche/Arrêt

2 Bouton Mesurer

3 Touches de navigation

4 Bouton Entrée

5 Connexion USB

6 Haut-parleur et micro

7 Écran

8 Référence

9 Fonction Bluetooth

1 Encender o apagar

2 Botón “Medir”

3 Control de exploración

4 Botón “Entrar”

5 Conexión USB

6 Altavoz y micrófono

7 Visor

8 Deslizante de la ref.

9 Función Bluetooth

1 Pulsante on/off

2 Pulsante Misura

3 Controllo per lo spostamento

4 Pulsante Enter

5 Connessione USB

6 Altoparlante e microfono

7 Display

8 Scorrimento del riferimento

9 Funzione Bluetooth

Components

Composants

Componenti

Komponenten

Componentes

4 | 5

Install Software. Then connect ColorPen 3D to computer with USB cable.

Charge batteries 4–6 hours.

Installez le logiciel. Connectez ensuite ColorPen 3D à l’ordinateur à l’aide

du câble USB. Chargez les batteries pendant 4–6 heures.

Installare il software. Quindi, collegare ColorPen 3D al computer con un cavo USB.

Caricare le batterie durante 4–6 ore.

Programm installieren. Buntstift 3D per USB an den Computer anschließen.

Akku für 4–6 Stunden laden.

Instale el software. A continuación, conecte ColorPen 3D a la computadora

por medio del cable USB. Cargue las baterías durante 4–6 horas.

If not already on, press Power on/off (1) to turn on instrument and select desired

language.

Si vous ne l’avez pas encore fait, appuyez sur Marche/Arrêt (1) pour mettre

l’instrument en marche, puis sélectionnez la langue désirée.

Se non è già in funzione, premere il Pulsante on/off (1) per accendere lo strumento e

selezionare l’idioma desiderato.

Gerät mit Ein-/Ausschalter (1) einschalten und gewünschte Sprache wählen.

Si el instrumento no está encendido, presione el botón Encender o apagar (1) para

encenderlo y seleccione el idioma deseado.

6 | 7

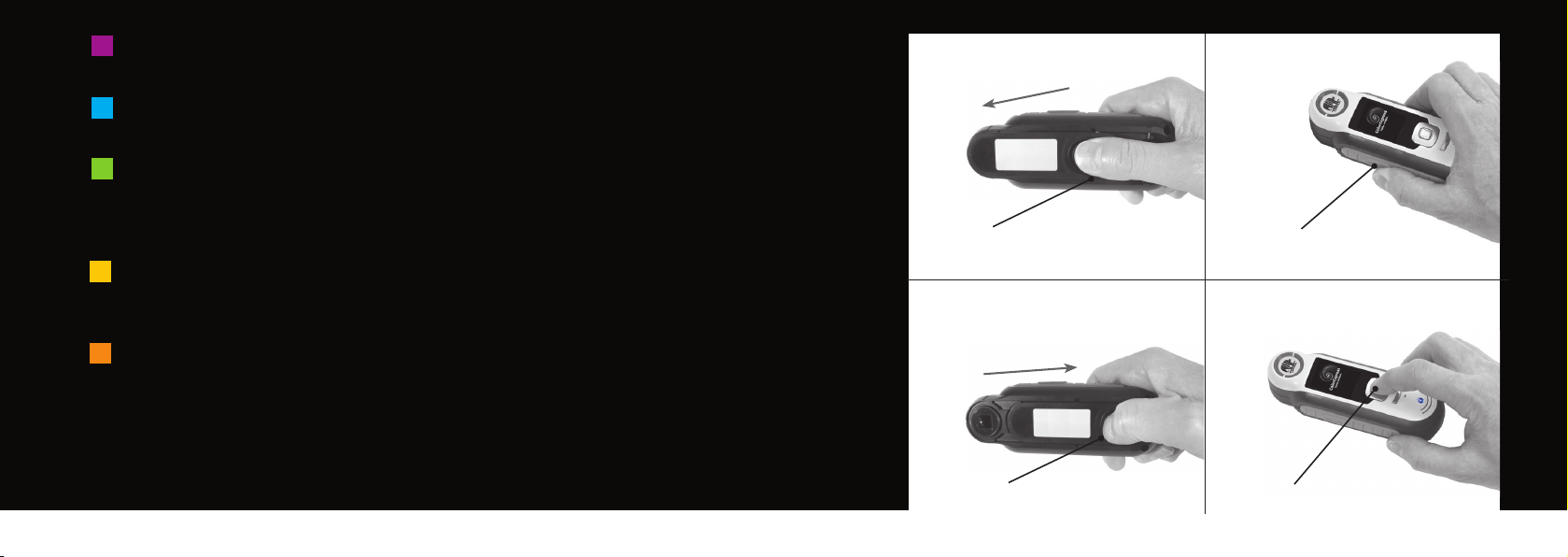

To calibrate, position reference slider (8) over optics and press Measure (2). When

ﬁnished, position reference slider (8) back to storage location and press Enter (4).

Pour étalonner, positionnez la référence (8) sur l’optique, puis appuyez sur Mesurer

(2). Une fois terminé, rangez la référence (8), puis appuyez sur Entrée (4).

Per calibrare lo strumento, posizionare il dispositivo di scorrimento del riferimento (8)

sull’ottica e premere il pulsante Misura (2). Al termine, tornare il dispositivo di scor-

rimento del riferimento (8) alla posizione di immagazzinaggio e premere il pulsante

Enter (4).

Kalibrierung: Referenzschieber (8) über Optik schieben und Messtaste (2) drücken.

Anschließend Referenzschieber (8) in Ausgangsposition schieben und Eingabetaste

(4) drücken.

Para calibrar el instrumento, coloque el deslizante de la referencia (8) sobre la óptica

y presione Medir (2). Cuando haya ﬁnalizado, coloque el deslizante de la referencia (8)

de vuelta a la ubicación de almacenamiento y presione Entrar (4).

8 | 9

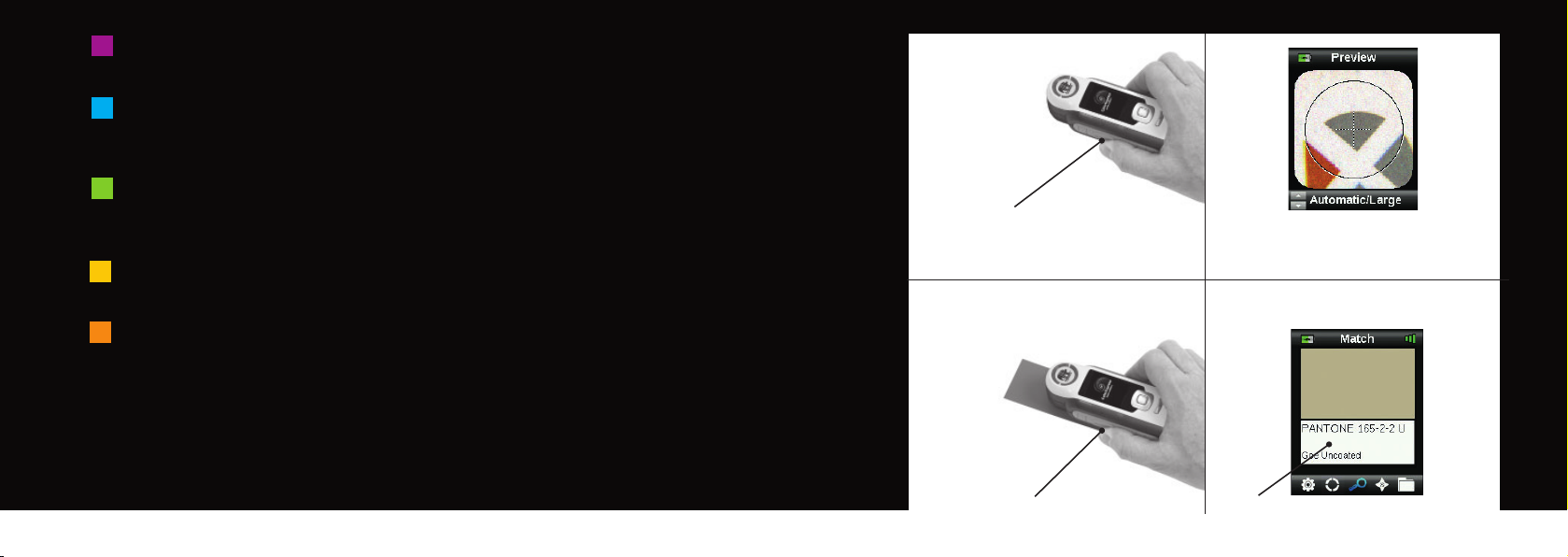

To measure, lightly press and hold Measure button (2) and position instrument on

sample. Press Measure ﬁrmly (2) to take measurement. View results on Display (7).

Pour mesurer, appuyez légèrement sur Mesurer (2) et maintenez le bouton enfoncé,

puis positionnez l’instrument sur l’échantillon. Pour prendre la mesure, appuyez fer-

mement sur Mesurer (2). Les résultats s’afﬁchent à l’écran (7).

Per misurare, premere leggermente e tenere premuto il pulsante Misura (2) e posiziona-

re lo strumento sul campione. Premere fermo il pulsante Misura (2) per prendere la

misurazione. Visualizzare i risultati sul Display (7).

Messung: Messtaste (2) leicht andrücken und halten. Gerät dabei auf Probe platzie-

ren. Messtaste (2) für Messung durchdrücken. Display (7) zeigt Messergebnis an.

Para realizar una medición, presione ligeramente y mantenga presionado el botón

Medir (2) y coloque el instrumento sobre la muestra. Presione ﬁrmemente el botón

Medir (2) para realizar la medición. Vea los resultados en el Visor (7).

Review user options on CD Manual: Settings, Color Picker, Navigation, Tags, Records.

Prenez connaissance des options utilisateur dans le manuel ﬁgurant sur le CD:

Paramètres, Sélecteur de couleurs, Navigateur, Étiquettes, Enregistrements.

Consultare le opzioni utente sul CD del Manuale: Impostazioni, Color Picker, Naviga-

tor, Etichette, Registri.

Weitere Informationen im Handbuch auf CD: Einstellungen, Farbwahl, Navigator,

Notizen, Speicher.

Consulte las opciones del usuario en el CD del Manual: Conﬁguración, Color Picker,

Navigator, Etiquetas, Registros.

Settings

Paramètres

Impostazioni

Einstellungen

Conﬁguración

Color Picker

Sélecteur de couleurs

Color Picker

Farbwahl

Color Picker

Navigator

Navigateur

Navigator

Tags

Étiquettes

Etichette

Notizen

Etiquetas

Records

Enregistrements

Registri

Speicher

Registros

10 | 11

12 | 13

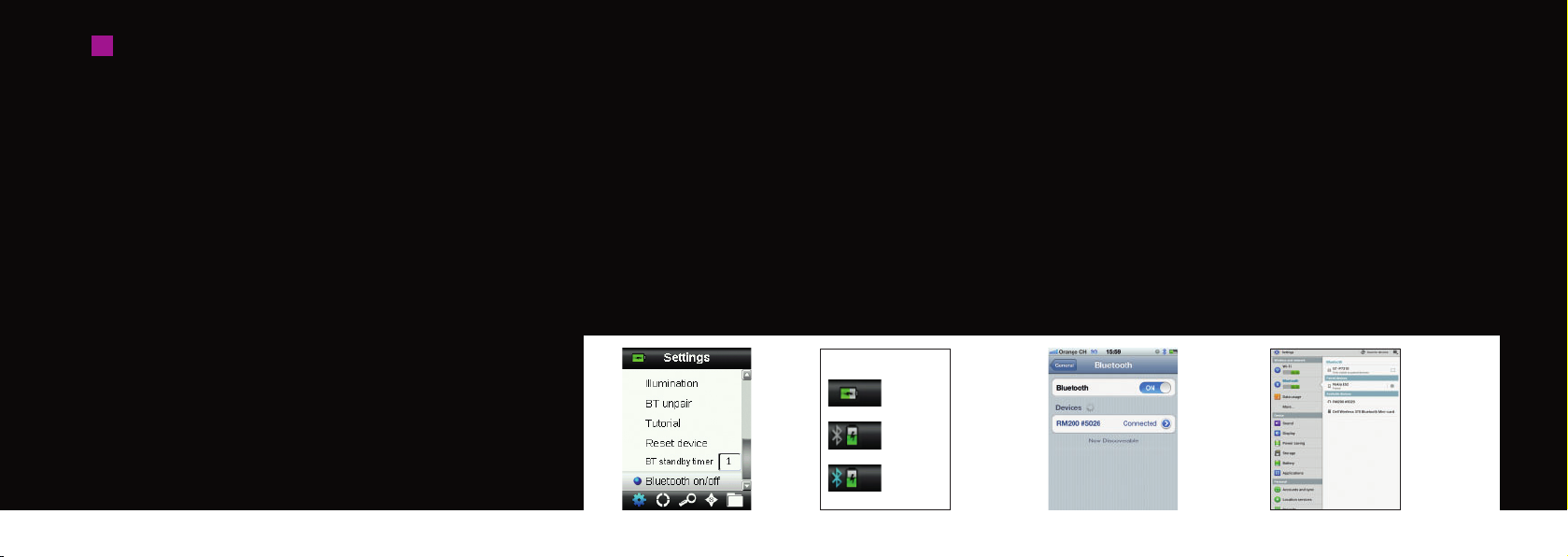

EN Bluetooth Function:

Connecting an Apple iOS device

1. Switch on the iPhone/iPad/iPod.

2. Enter the settings menu.

3. Select Bluetooth.

4. Turn Bluetooth ON.

5. The iOS device will now scan the area for available Bluetooth devices.

All available Bluetooth devices with Apple connectivity will be listed here.

6. The BUNTSTIFT device should now appear on the iOS device screen as an

available Bluetooth device. The BUNTSTIFT will be listed as RM200 #XXXX and it

should be shown in black text.

7. Select the BUNTSTIFT RM200 #XXXX to pair to the iOS device.

8. Once the pairing process is complete the RM200 #XXXX text will turn blue and

“connected” will be displayed next to the device name.

On the BUNTSTIFT the Bluetooth symbol will change color

from grey to blue.

Connecting an Android device

1. Open the Settings application.

2. Touch Wireless & networks > Bluetooth settings.

3. Check Bluetooth to turn it on. Your tablet scans for and displays the IDs of all

available Bluetooth devices in range.

4. If the BUNTSTIFT you want to pair with isn’t in the list, ensure that the BUNTSTIFT

is turned on and Bluetooth is switched On.

5. If your tablet stops scanning before BUNTSTIFT is ready, touch Find nearby

devices and then Scan for devices.

6. Touch the ID of the BUNTSTIFT in Found list to pair them.

7. Click “OK” to conﬁrm any passkey request to connect with BUNTSTIFT.

8. Once the pairing process is complete the RM200 #XXXX will appear in your

Paired devices, indicating you have successfully connected your two devices.

Bluetooth Status

Off

Enabled

Connected

iOS Android

14 | 15

FR Fonction Bluetooth:

Connexion d’un appareil Apple sous iOS

1. Mettez en marche votre iPhone/iPad/iPod.

2. Accédez au menu des paramètres.

3. Sélectionnez Bluetooth.

4. Activez la fonction Bluetooth.

5. L’appareil iOS recherche à présent les périphériques Bluetooth disponibles à

proximité. Tous les périphériques Bluetooth disponibles avec une connectivité

Apple sont répertoriés ici.

6. BUNTSTIFT doit maintenant apparaître sur l’écran de l’appareil iOS en tant

qu’appareil Bluetooth disponible. BUNTSTIFT doit être répertorié avec l’intitulé

RM200 #XXXX en texte noir.

7. Sélectionnez BUNTSTIFT RM200 #XXXX pour appairer l’outil à l’appareil iOS.

8. Une fois l’appairage terminé, le texte RM200 #XXXX s’afﬁche

en bleu et le message « connecté » apparaît en regard du nom

de l’appareil. Sur l’outil BUNTSTIFT, le symbole Bluetooth

passe du gris au bleu.

Connexion d’un appareil Android

1. Ouvrez l’application Paramètres.

2. Appuyez sur Sans ﬁl et réseaux > Paramètres Bluetooth.

3. Cochez Bluetooth pour activer cette fonction. Votre tablette recherche les appareils

Bluetooth à proximité et afﬁche les ID de tous les appareils Bluetooth disponibles.

4. Si l’outil BUNTSTIFT que vous souhaitez appairer ne ﬁgure pas dans la liste, assurez-vous que

l’outil BUNTSTIFT est en marche et que la fonction Bluetooth est activée.

5. Si votre tablette interrompt la recherche avant que l’outil BUNTSTIFT ne soit prêt, appuyez sur

Trouver des appareils à proximité, puis sur Rechercher des périphériques.

6. Appuyez sur l’ID de BUNTSTIFT dans liste des appareils trouvés pour effectuer l’appairage.

7. Cliquez sur OK pour conﬁrmer toute demande de mot de passe pour vous connecter

à BUNTSTIFT.

8. Une fois l’appairage terminé, RM200 #XXXX apparaît dans vos appareils appairés, ce qui

signiﬁe que vos deux appareils sont correctement connectés.

Fonction Bluetooth

Désactivée

Activée

Connectée

iOS Android

16 | 17

IT Funzione Bluetooth:

Connessione di un dispositivo Apple iOS

1. Accendere il tuo iPhone/iPad/iPod.

2. Accedere al menu Impostazioni.

3. Selezionare Bluetooth.

4. Attivare la connessione Bluetooth.

5. Il dispositivo iOS esegue la scansione dell’area alla ricerca dei dispositivi Bluetooth

disponibili. Tutti i dispositivi Bluetooth disponibili con connettività Apple saranno

elencati qui.

6. Il dispositivo BUNTSTIFT dovrebbe apparire sulla schermata del dispositivo iOS

come un dispositivo Bluetooth disponibile. Il dispositivo sarà elencato come

RM200 #XXXX e dovrebbe essere visualizzato in nero.

7. Selezionare il dispositivo BUNTSTIFT RM200 #XXXX per l’associazione col

dispositivo iOS.

8. Una volta completata la procedura di associazione,

il testo RM200 #XXXX diventa blu e la parola “Collegato”

viene visualizzata accanto al nome del dispositivo.

Sul dispositivo BUNTSTIFT il simbolo Bluetooth cambierà

il colore dal grigio al blu.

Note per le connessioni iOS

1. Eseguire l’applicazione Impostazioni.

2. Toccare Senza ﬁli & reti > Impostazioni Bluetooth.

3. Selezionare Bluetooth per attivarla. Il tuo tablet esegue la scansione e visualizza gli ID di tutti i

dispositivi Bluetooth raggiungibili.

4. Se il dispositivo BUNTSTIFT che si desidera associare non è presente nell’elenco, veriﬁcare che

il dispositivo BUNTSTIFT è acceso e che la connessione Bluetooth è attivata.

5. Se il tablet interrompe la scansione prima che il dispositivo BUNTSTIFT sia pronto, toccare Trova

dispositivi vicini e poi Cerca dispositivi.

6. Toccare l’ID del dispositivo BUNTSTIFT nell’elenco Trovati per associarli.

7. Fare clic su “OK” per confermare l’eventuale richiesta di un codice di accesso per la

connessione col dispositivo BUNTSTIFT.

8. Una volta completata la procedura di associazione, il testo RM200 #XXXX verrà visualizzato

nell’elenco dei dispositivi Associati, indicando che i due dispositivi sono collegati correttamente.

Funzione Bluetooth

Off

(disattivato)

Attivato

Connesso

iOS Android

18 | 19

DE Bluetooth-Funktion:

Apple iOS-Gerät anschließen

1. iPhone/iPad/iPod einschalten.

2. Menü Einstellungen öffnen.

3. Bluetooth wählen.

4. Bluetooth einschalten.

5. Das iOS-Gerät scannt nun, um verfügbare Bluetooth-Geräte zu ﬁnden.

6. Der BUNTSTIFT erscheint nun auf dem iOS-Gerätedisplay als verfügbares

Bluetooth-Gerät mit den Namen RM200 #XXXX und in schwarzer Schrift.

7. Wählen Sie RM200 #XXXX aus, um das Messgerät mit dem iOS-Gerät zu koppeln.

8. Nach Abschluss der Koppelung wechselt die Schriftfarbe von RM200 #XXXX zu

Blau, und neben dem Gerätenamen erscheint „verbunden“. Das Bluetooth-Symbol

im BUNTSTIFT wechselt von Grau zu Blau.

Android-Gerät anschließen

1. Einstellungen öffnen.

2. Drahtlos & Netzwerke > Bluetooth-Einstellungen berühren.

3. Bluetooth markieren, um die Funktion einzuschalten. Ihr Tablet sucht verfügbare Bluetooth-

Geräte in der Nähe und zeigt deren ID an.

4. Falls das BUNTSTIFT-Gerät nicht in der Liste erscheint, dann prüfen Sie ob der BUNTSTIFT

eingeschaltet und die Bluetooth-Funktion aktiviert ist.

5. Falls Ihr Tablet mit dem Scan fertig ist, ehe der BUNTSTIFT bereit ist, dann berühren Sie bitte

Bluetooth und dann Nach Geräten suchen.

6. Berühren Sie die ID des CAPSURE-Geräts in der Liste Gefunden, um diese zu koppeln.

7. Klicken Sie auf „OK“, um einen Passkey zu bestätigen, mit dem die Verbindung zum CAPSURE

hergestellt werden kann.

8. Nach dem Koppelvorgang erscheint RM200 #XXXX in der Liste und Sie haben die Geräte

erfolgreich gekoppelt.

Bluetooth-Status

Aus

Aktiviert

Verbunden

iOS Android

Andere Handbücher für ColorPen 3D

Andere Caparol Zubehör Handbücher

Caparol

Caparol ColorPen 3D Bedienungsanleitung

Beliebte Zubehör Handbücher anderer Marken

Hillco

Hillco 2810 Bedienungsanleitung

Siemens

Siemens QSA2700D Bedienerhandbuch

Contours

Contours ZY024 Bedienungsanleitung

Saivod

Saivod VS621 Bedienungsanleitung

Virtuox

Virtuox VirtuCLEAN 2.0 Bedienungsanleitung

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Bedienungsanleitung

Z-Wave

Z-Wave HSD-200Z Bedienungsanleitung

turck

turck FMX-IM-2UPLI63FX Bedienungsanleitung

Decagon Devices

Decagon Devices 10HS Bedienungsanleitung

UPPAbaby

UPPAbaby Cup Holder Bedienungsanleitung

Elko

Elko SmartSensor Leakage Wireless Bedienungsanleitung

Grizzly

Grizzly H8371 Bedienungsanleitung

Panasonic

Panasonic HG-T Series Bedienungsanleitung

IFM Electronic

IFM Electronic Efector 250 Series Referenzhandbuch

DigiDesign

DigiDesign 888/24 I/O Bedienungsanleitung

PROZIS

PROZIS QUAY Bedienungsanleitung

patagonia

patagonia PSI Vest Bedienungsanleitung

SFC Energy

SFC Energy EFOY GO! Bedienungsanleitung
