WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B345454207Y02

5454207Y

Please Recycle

Recicle Por Favor

Réutilisez SVP

A Dorel Company

MERIWOOD

INDUSTRIES

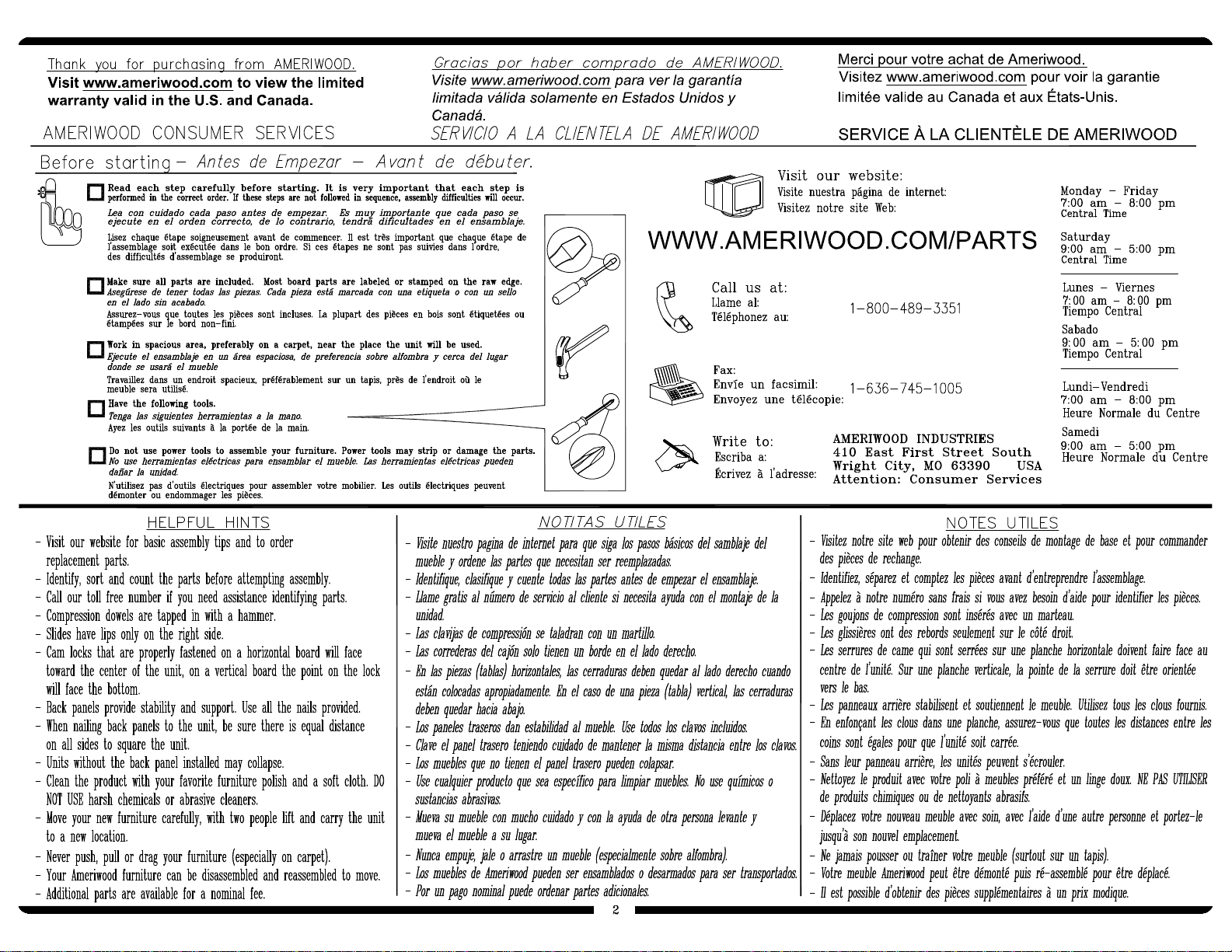

xxxxxxxxxxxxxxx

xxxxxxx

xxxxxxxxxxxxxxxx

xxxxxxxxx

xxxxxxxxxxxxxxx

xxxxx

xxxxxxxxxxxxxxx

xxxxxxxxxx

xxxxxxxxxxxxxxxx

xxxxx

xxxxxxxxxxxxxxx

xxxxxxxxxxxxxxxxxxxx

9:00am - 5:00pm

B345454207Y02

3 /16

?? www.ameriwood.com ??

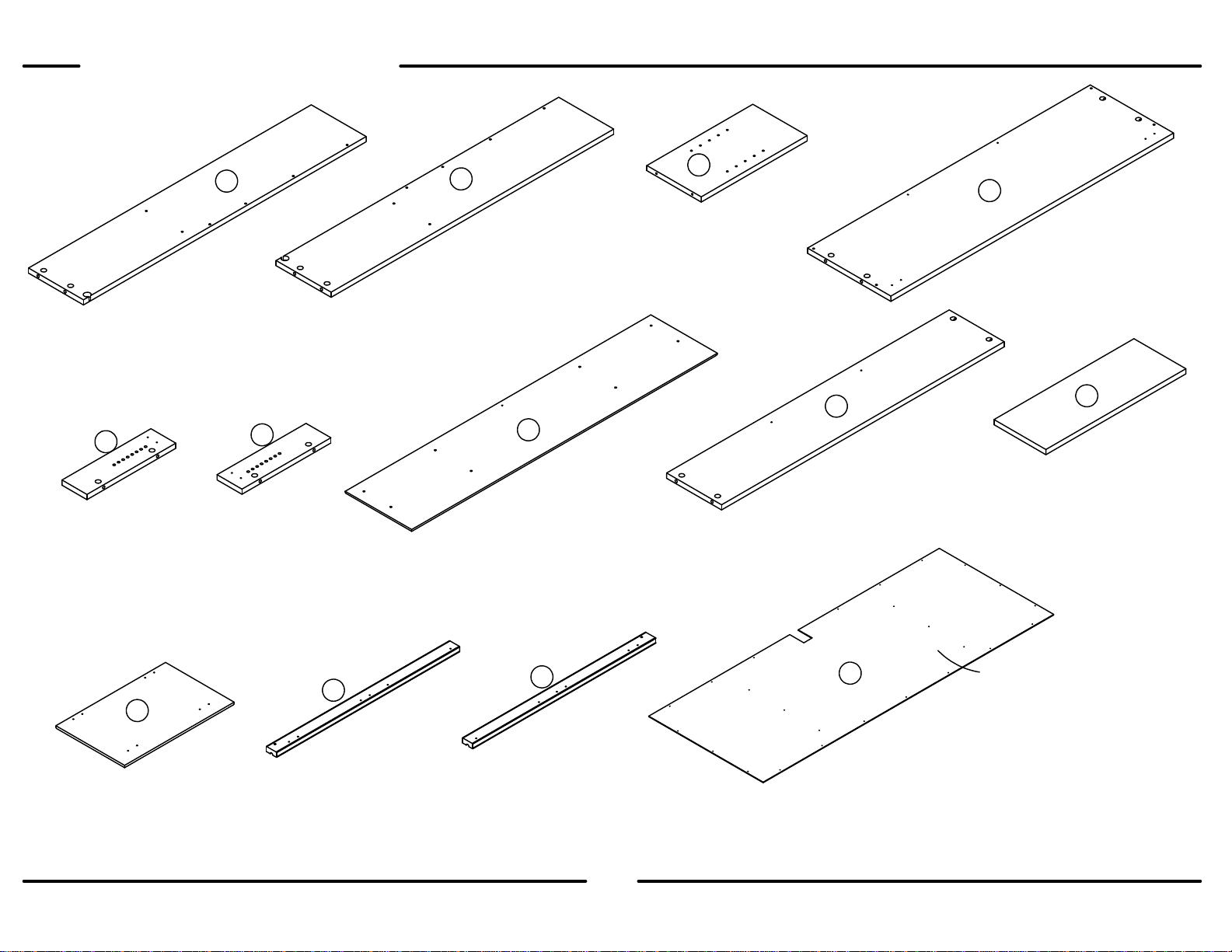

PARTS - PIEZAS - PIECES

left panel

panel izquierdo

panneau gauche

35454207011

right panel

panel derecho

panneau droit

35454207021

top

parte superior

panneau supérieur

35454207071

left frame panel

el panel izquierdo

del marco

panneau gauche

35454207050

fixed shelf

estante fijo

étagère fixe

35454207080

back panel

panel trasero

panneau arriere

K545420700

ABCD

EFGHI

JKLM

2 partitions

2 particiones

2 cloisons

35454207030

modesty panel

el panel de la modestia

panneau di modestie

35454207040

right frame panel

el panel derecho

del marco

panneau droit

35454207060

shelf

estante

étagère

35454207090

2 doors

2 puertas

2 portes

35454207100

left molding

moldeado izquierdo

moulure gauche

35454207110

right molding

moldeado derecho

moulure droite

35454207120

This piece is paperboard construction.

It is not made from wood, but is

required for the assembly of your unit.

Esto pedazo son la construcción del

cartón. Ello no son hecho de madera,

pero se requlere para la asamblea de

su unidad.

Ces pièce sont de construction en

carton. Elle ne sont pas fabriquées de

bois, mais nécessaires pour

l'assemblage de votre meuble.

B345454207Y02

4 /16

?? www.ameriwood.com ??

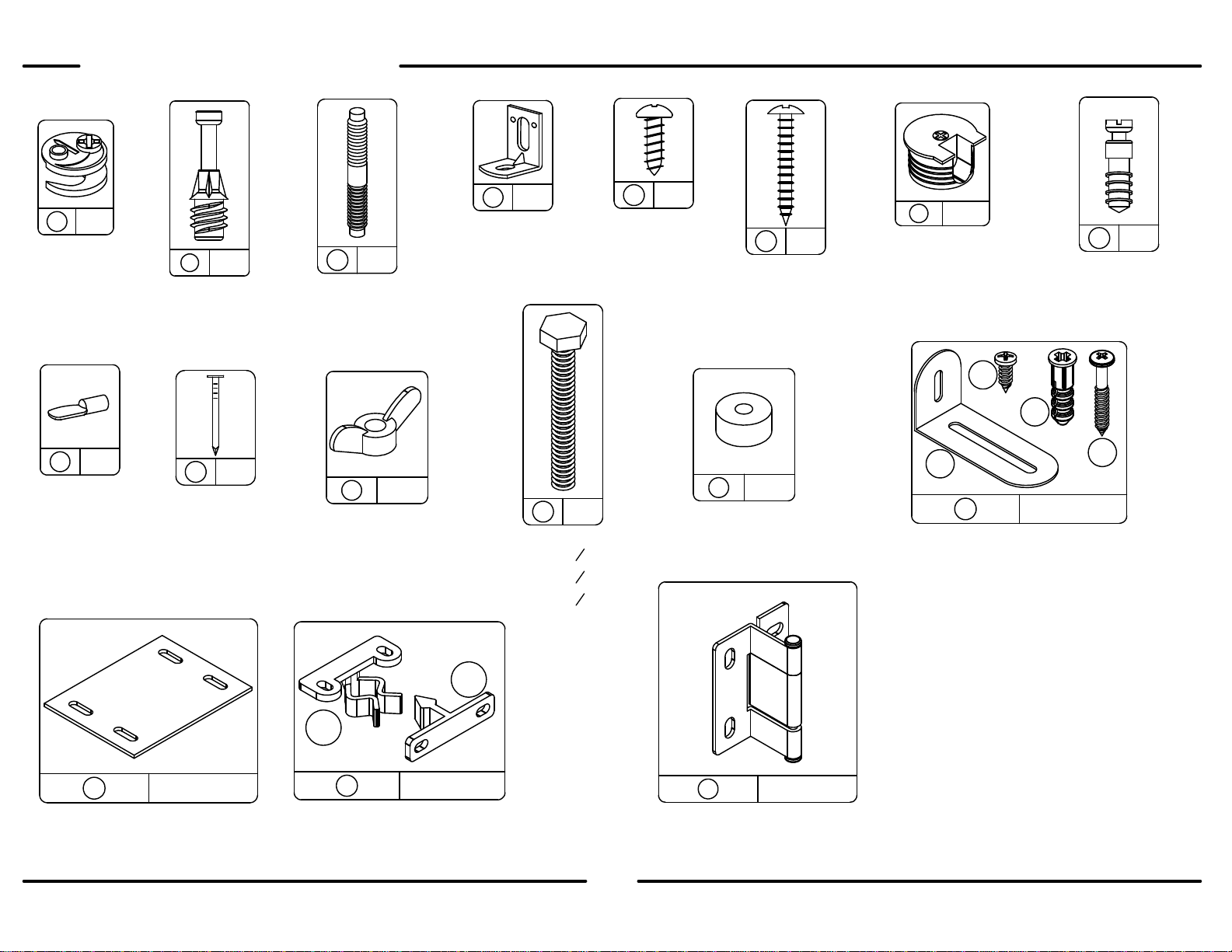

PARTS - PIEZAS - PIECES

116

#A22500

cam lock

cerradura de leva

serrure de came

#A21520

compression dowel

clavija de compresion

goujon de compression

x42

#A53600

angle bracket

équerre

anaquel del ángulo

#A12210

1/2" pan head

cabeza redondo 1/2"

tête ronde

cam bolt

#A22510

perno de leva

boulon de came

x10 25

#A21110

nail

clavo

clou

x94

#A80250

shelf support

soporte de tablero

support de la tablette

#A12810

1" pan head

cabeza redondo 1"

tête reonde 1"

13 4

#A81180

plastic spacer

plástico más espacial

spacer plastique

11 4

#A20310

1/4-20 wing nut

1/4-20 tuerca

écrou á oreilles 1/4-20

#A19605

1/4-20 x 1-12" bolt

1/4-20 x 1-12perno

1/4-20 x 1-12" bolt

#A22810

connector housing bolt

perno de la cubierta

del conectador

boulon de reccordement

14 1

#A84050

safety bracket

estuche de cinturon de seguridad

ensemble de support de securite

15 2

#A54270

connecting plate

placa de conexión

plaque de reccordement

16 2

#A30030

catch kit

juego o equipo del retén

loquet

17 4

#A60110

hinge

bisagra

charnière

14a

14b

14c

14d

16a

16b

#A22820

connecting housing

el albergue del conector

le logement du

connecteur

B345454207Y02

5 /16

?? www.ameriwood.com ??

Note: Unit should be assembled on a clean surface.

Insert two cams (1) into the holes in the left panel (A) and right panel (B). Insert

one connector housing (7) into hole in each panel. Fasten six cam bolts (2) into

each panel using a Philips screwdriver.

Note: L'unité doit être assemblée sur une

surface propre.

Insérez deux cames (1) dans les trous du

panneau gauche (A) et du panneau droit (B).

insérez una raccord (7) dans les trous de

chaque panneau. Fixez avec six boulons de

came (2) cans chaque panneau avec un

tournevis à tête cruciforme.

Nota: La unidad se debe armar en una superficie limpia.

Inserte dos levas (1) en los agujeros del panel izquierdo (A) y el panel derecho (B). Inserte uno

perno de la cubierta del conectador (7) en los agujeros de cada panel. Sujete seis pernos de la

leva (2) dentro de cada panel usando un destornillador de Philips.

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B345454207Y02

6 /16

?? www.ameriwood.com ??

42x

Insert eight cams (1) into the holes in the fixed shelf (H), left frame panel (E), and right frame panel (F). Fasten two angle brackets (4) to the fixed shelf (H) using two

screws (5).

Insérez huit cames (1) dans les trous de létagère fixe (H), du panneau gauche (E), et du panneau droit (F). Fixez deux équerres (4) à l'étagère fixe (H) avec deux vis (5).

Inserte ocho levas (1) en los agujeros del estante fijo (H), el panel del marco izquierdo (E), y el panel del marco derecho (F). Sujete dos corchetes menores/mayores

(4) al estante fijo (H) usando dos tornillos (5).

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B345454207Y02

7 /16

?? www.ameriwood.com ??

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

16 2

Approx.

7/16"

16a

133

Insert four cams (1) into the holes in the modesty panel (D). Use a hammer to tap eight compression dowels (3) into the edge holes in the two

partitions (C). Fasten one plastic catch (16a) to each partition using four screws (5) as shown.

16b

Insérez quatre cames (1) dans les trous du panneau de modestie

(D). Utilisez un marteau pour enfoncer huit goujons de compression

(3) dans les trous du bord dans les deux cloisons (C). Fixez deux

loquets en plastique (16a) à chaque cloison (D) avec quatre vis (5)

comme montré.

Inserte cuatro levas (1) en los agujeros del panel de la modestia (D).

Utilice un martillo para golpear ligeramente ocho pasadores de la

compresión (3) en los agujeros del borde en las dos particiones (C).

Sujete dos retenes plásticos (16a) a cada partición (D) usando cuatro

tornillos (5) como se muestra.

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B345454207Y02

8 /16

?? www.ameriwood.com ??

10x

15 2

Join the fixed shelf (H), modesty panel (D), left frame panel (E), and right frame panel (F), to the left panel (A) and right panel (B) and tighten the cams (1) using a

screwdriver.

Fasten the fixed shelf (H) and modesty panel (D) together using two screws (5) through the angle brackets attached to the fixed shelf. Fasten the left frame panel (E) and

right frame panel (F) to the modesty panel (D) with the connecting plates (15) and eight screws (5).

Joindre l'étagère fixe (H), le panneau de modestie (D), le panneau gauche (E), et le panneau

droit (F), au panneau gauche (A) et au panneau droit (B) et serrez les cames (1) avec un

tournevis. Fixez l'étagère fixe (H) et le panneau de modestie (D) ensemble avec deux vis (5)

dans les équerres fixées à l'étagère fixe. Fixez le panneau gauche (E) et le panneau droit (F)

au panneau de modestie (D) avec plaques de reccordement (15) et huit vis (5).

Ensamble el estante fijo (H), el panel de la modestia (D), el panel del marco izquierdo (E), y el

panel del marco derecho (F), al panel izquierdo (A) y panel derecho (B) y apriete las levas (1)

usando un destornillador. Sujete el estante fijo (H) y el panel de la modestia (D) juntos usando

dos tornillos (5) a través de los corchetes menores/mayores unidos al estante fijo. Sujete el panel

del marco izquierdo (E) y el panel del marco derecho (F) al panel de la modestia (D) con las

placas de conexión (15) y ocho tornillos (5).

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

B345454207Y02

9 /16

?? www.ameriwood.com ??

end view

revisión final

vue finale

17 4

Attach the four hinges (17) to the left molding (K) and right molding (L) using eight screws (5) as shown. Fasten one connecting bolt (8) to each molding as shown.

5555

17 17

orientation of hinge on left molding.

orientación de la bisagra en el molde izquierdo.

orientation de la charnière sur la

moulure gauche.

orientation of hinge on right molding.

orientación de la bisagra en el molde derecho.

orientation de la charnière sur la

moulure droite.

Fixez les quatre charnières (17) à la moulure gauche (K) et à la moulure droite (L) avec huit vis (5) comme montré. Fixez un boulon de racordement (8) à chaque moulure

comme montré.

Una las cuatro bisagras (17) al molde izquierdo (K) y al molde derecho (L) usando ocho tornillos (5) como se muestra. Sujete un perno de conexión (8) a cada molde

como se muestra.

end view

revisión final

vue finale

B345454207Y02

10 /16

?? www.ameriwood.com ??

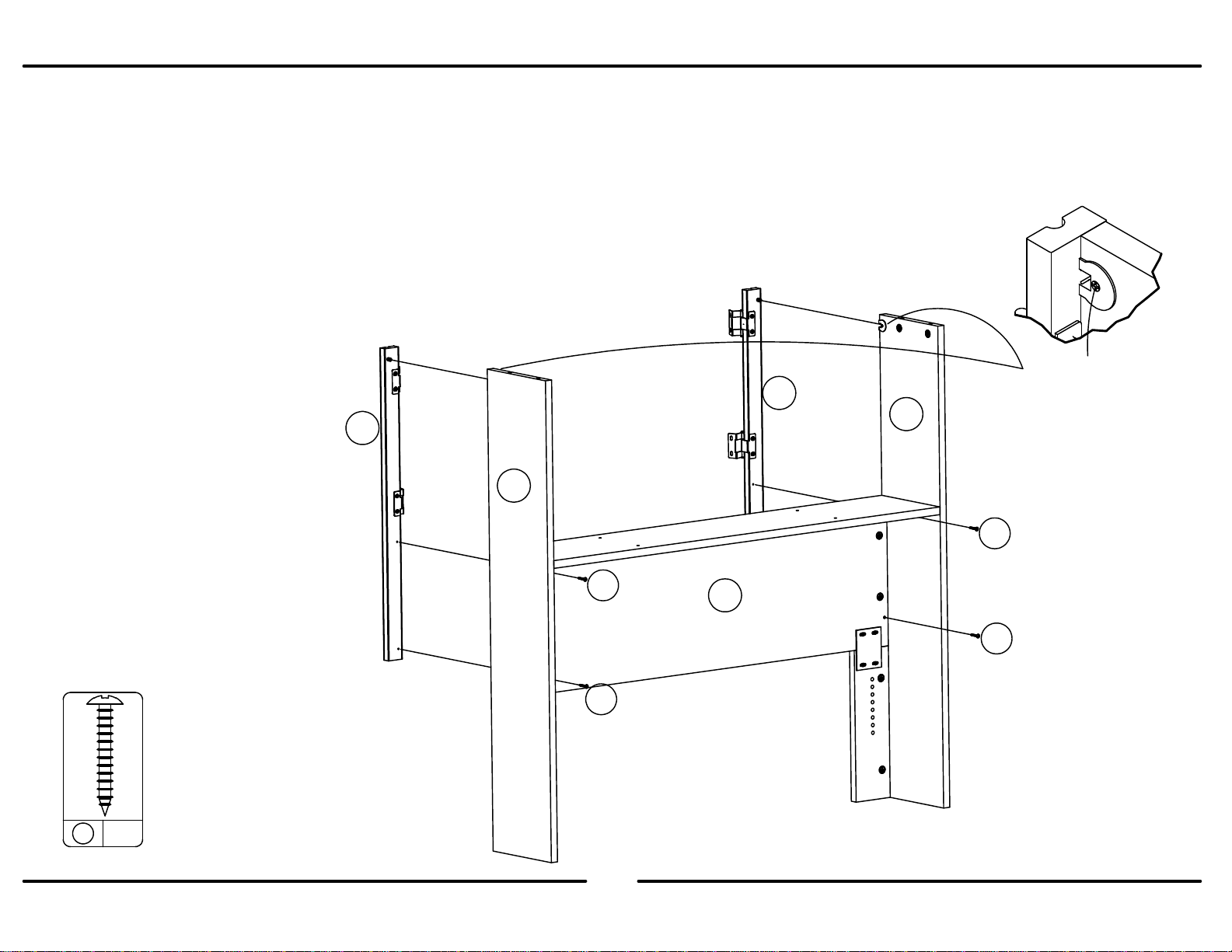

Stand the unit upright and attach the left molding (K) to the left panel (A) and modesty panel (D) using two screws (6) and tighten the connecting housing (7) using a

screwdriver. Attach the right molding (L) to the right panel (B) and modesty panel (D) using two screws (6) and tighten the connecting housing (7).

back surface

regresse hacia la superficie de atrás

surface arrière

Mettre l'unité debout et fixez la moulure

gauche (K) au panneau gauche (A) et au

panneau de modestie (D) avec deux vis (6)

et serrez raccords (7) avec un tournevis.

Fixez la moulure droite (L) au panneau droit

(B) et au panneau de modestie (D) avec

deux vis (6) et serrez les raccords (7). L

Coloque la unidad vertical y una el molde izquierdo (K) al panel izquierdo (A) y al panel de la modestia (D) usando dos

tornillos (6) y apriete la cubierta de la conexión (7) usando un destornillador. Una el molde derecho (L) al panel

derecho (B) y al panel de la modestia (D) usando dos tornillos (6) y apriete la cubierta de conexión (7).

After bolt inserts into

connector (7), turn the

screw clockwise to lock

in place.

Después de que el

perno se inserte en el

conectador (7), de

vuelta al tornillo a la

derecha para asegurar

en el lugar..

Après avoir inséré le

boulon dans le raccord

(7), tournez la vis dans

le sens des aiguilles

d'une montre pour

verrouiller en place.

Andere Dorel Inneneinrichtung Handbücher

Dorel

Dorel Elmwood 5049096PCOMUK Bedienungsanleitung

Dorel

Dorel AMERIWOOD INDUSTRIES 5957325K Bedienungsanleitung

Dorel

Dorel WM7891TBB Bedienungsanleitung

Dorel

Dorel AMERIWOOD INDUSTRIES 5497015PCOM Bedienungsanleitung

Dorel

Dorel WM2059BR Bedienungsanleitung

Dorel

Dorel Ameriwood 9112083ST Bedienungsanleitung

Dorel

Dorel Bombay 3236218UK Bedienungsanleitung

Dorel

Dorel AMERIWOOD 5189012YCOM Bedienungsanleitung

Dorel

Dorel DAS002316 Bedienungsanleitung

Dorel

Dorel AMERIWOOD 5276056PCOM Bedienungsanleitung

Dorel

Dorel Ameriwood 5679213PCOM Bedienungsanleitung

Dorel

Dorel Elmwood 1763096PCOMUK Bedienungsanleitung

Dorel

Dorel TOKYO METAL BED-FULL-BRONZE 10125-M Bedienungsanleitung

Dorel

Dorel 75-3MC Bedienungsanleitung

Dorel

Dorel Ameriwood Industries 3595317PCOM Bedienungsanleitung

Dorel

Dorel 4044039NUK Bedienungsanleitung

Dorel

Dorel Baby Relax DA7777 Bedienungsanleitung

Dorel

Dorel Ameriwood 5234012PCOM Bedienungsanleitung

Dorel

Dorel AMERIWOOD INDUSTRIES 5453015Y Bedienungsanleitung

Dorel

Dorel AMERIWOOD INDUSTRIES 5189026PCOM Bedienungsanleitung

Dorel

Dorel Ameriwood Industries 3597319PCOM Bedienungsanleitung

Dorel

Dorel 4411039UK Bedienungsanleitung

Dorel

Dorel AVERY TG2215MWC Bedienungsanleitung

Dorel

Dorel S022416TUK Bedienungsanleitung

Beliebte Inneneinrichtung Handbücher anderer Marken

Homelegance

Homelegance California 1662PEK-1CK Bedienungsanleitung

Osmond Ergonomics

Osmond Ergonomics FLO Bedienungsanleitung

OVE

OVE ELOISE 42 Bedienungsanleitung

overstock

overstock MF286255 Bedienungsanleitung

Sonoma

Sonoma 160-801 Bedienungsanleitung

BOLERO

BOLERO Wicker Side Chair CF158 Installationsanleitung

Coaster

Coaster 4799N Bedienungsanleitung

Stor-It-All

Stor-It-All WS39MP Programmierhandbuch

Lexicon

Lexicon 194840161868 Bedienungsanleitung

Next AMELIA NEW 462947 Bedienungsanleitung

Furinno

Furinno 18089 Bedienungsanleitung

Munchkin

Munchkin Push to Close MK0001 Bedienungsanleitung

impekk

impekk Manual II Bedienungsanleitung

Elements

Elements Ember Nightstand CEB700NSE Bedienungsanleitung

JWA

JWA CARY 68429 Bedienungsanleitung

VIPACK

VIPACK AMORI AMKB9014 Bedienungsanleitung

Anthro

Anthro GT03 Series Bedienungsanleitung

Rowico

Rowico SANNA Bedienungsanleitung
