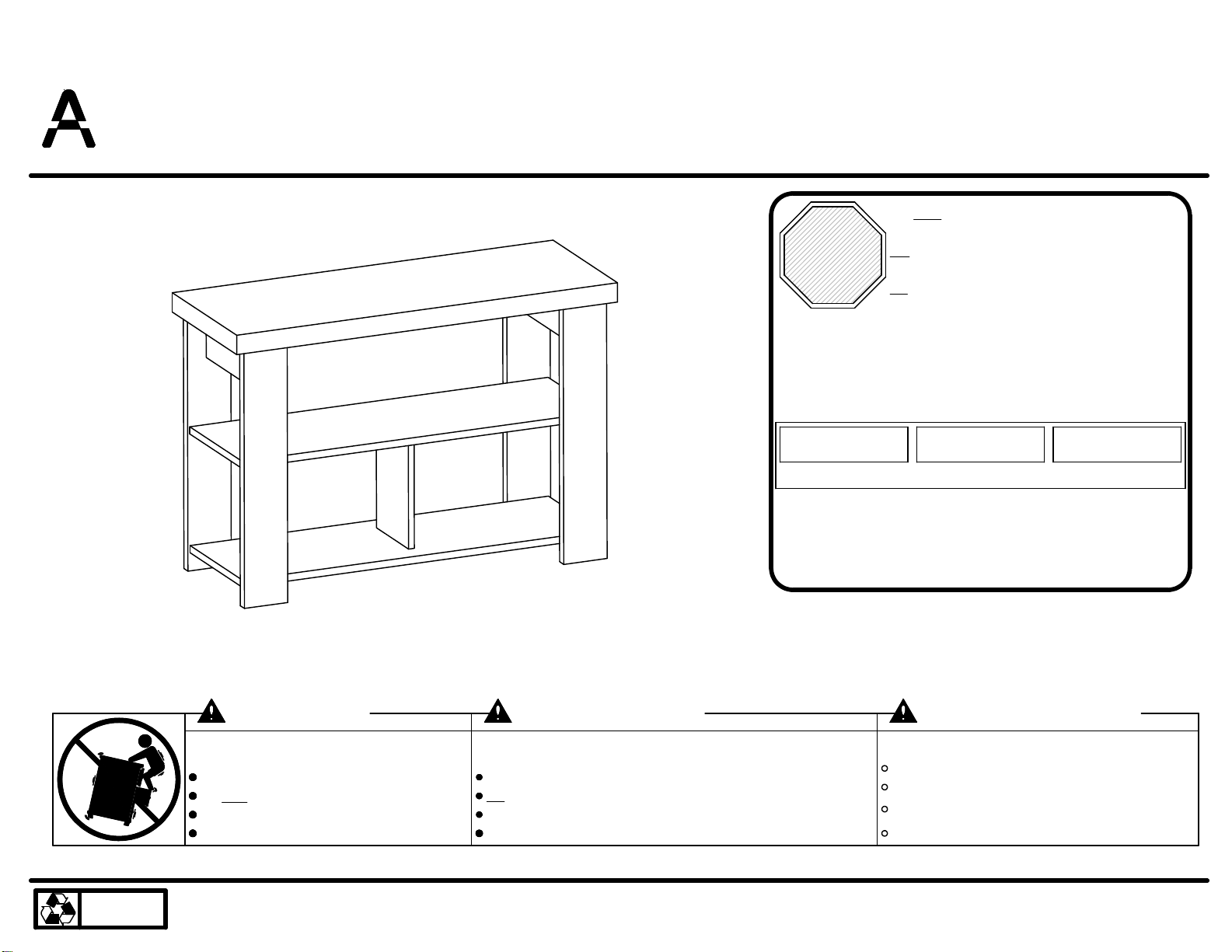

Dorel AMERIWOOD INDUSTRIES 5189026PCOM Bedienungsanleitung
WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.

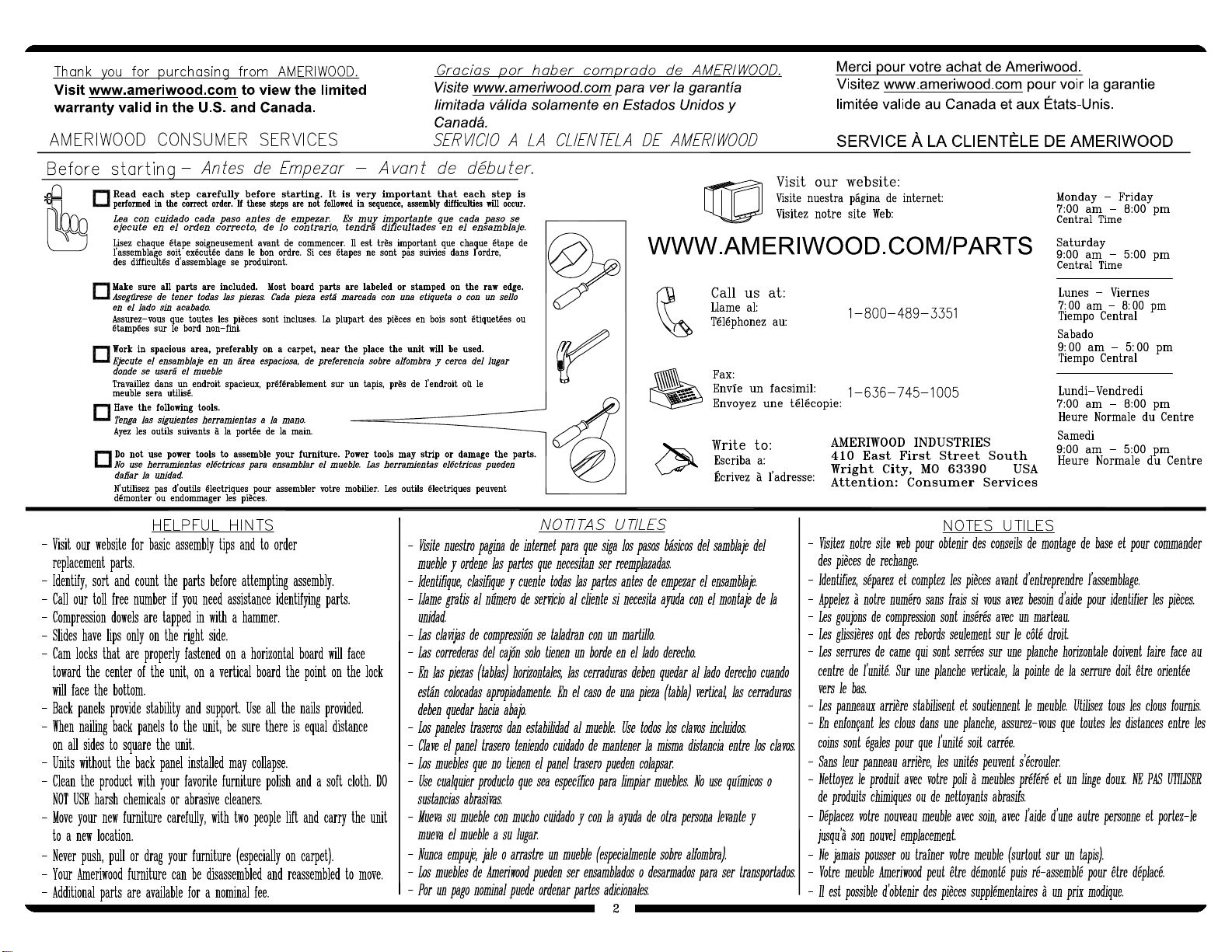

Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.AMERIWOOD.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B345189026PCOM1
5189026PCOM
Please Recycle
Recicle Por Favor
Réutilisez SVP
A Dorel Company
MERIWOOD
INDUSTRIES
TM
B345189026PCOM1
3 /15
?? www.ameriwood.com ??

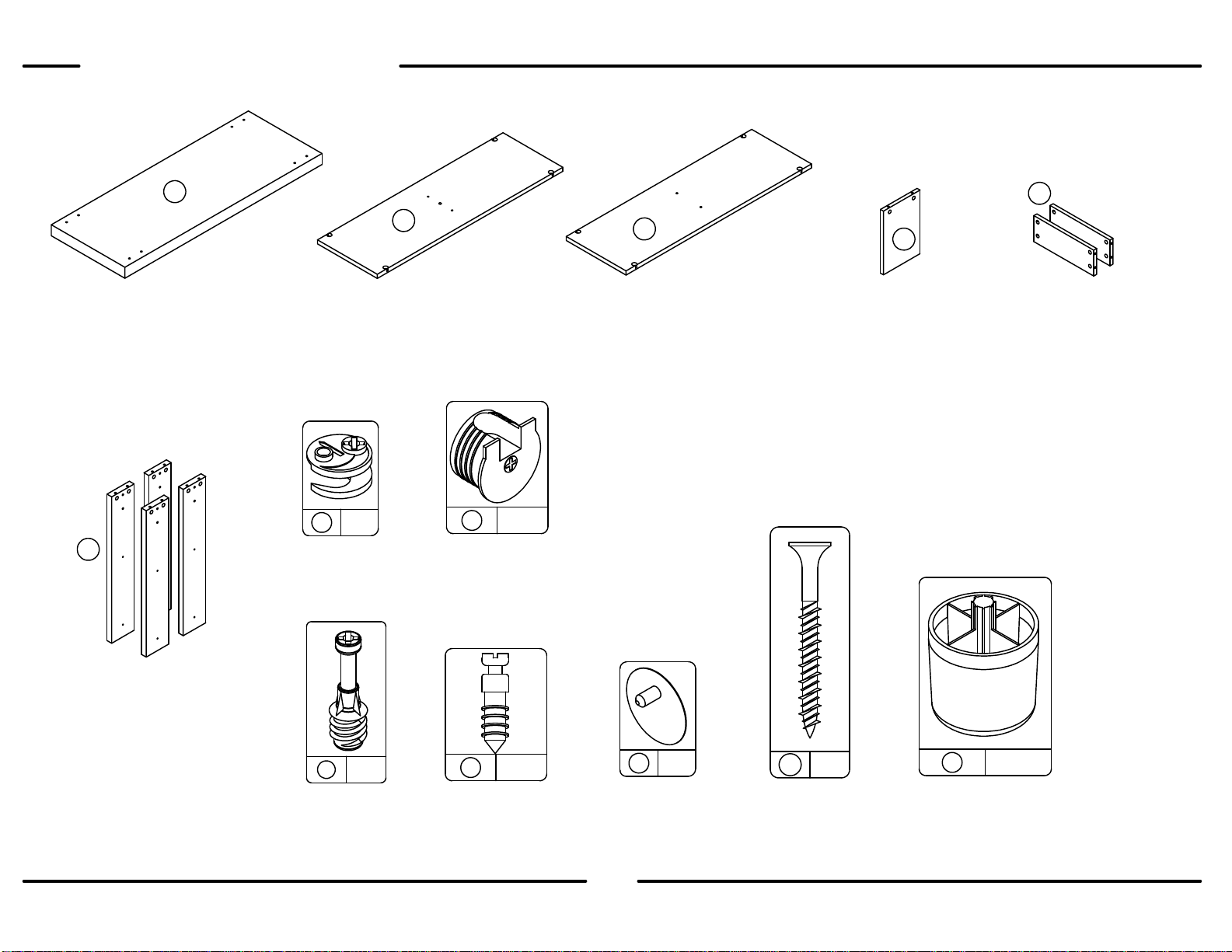

PARTS - PIEZAS - PIECES
A
BCD
E
F
fixed shelf
estante fijo
étagère fixe
35189026031
top
cime
dessus
35189026011
bottom
fondo
fond
35189026020
divider
divisor
cloison
35189026040
2 aprons
2 delanteros
2 ceintures
35189026050
4 legs
4 patas
4 pattes
35189026061
x
38
#A22920
connector
conectador
raccord
tète plate 1 3/4"
cabeza plano 1 3/4"
1 3/4" flat head
x
#A13410
62
x
48
#A22910
connector bolt
perno del conectador
boulon de raccordement
x
71
#A43105
foot
pie
patte
x
118
#A22500
cam lock
cerradura de leva
serrure de came
x
2
18
cam bolt
#A22510
perno de leva
boulon de came
x
518
#A243026
cam cover
tapa de leva
l'abri de came
B345189026PCOM1
4 /15
?? www.ameriwood.com ??
2
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1

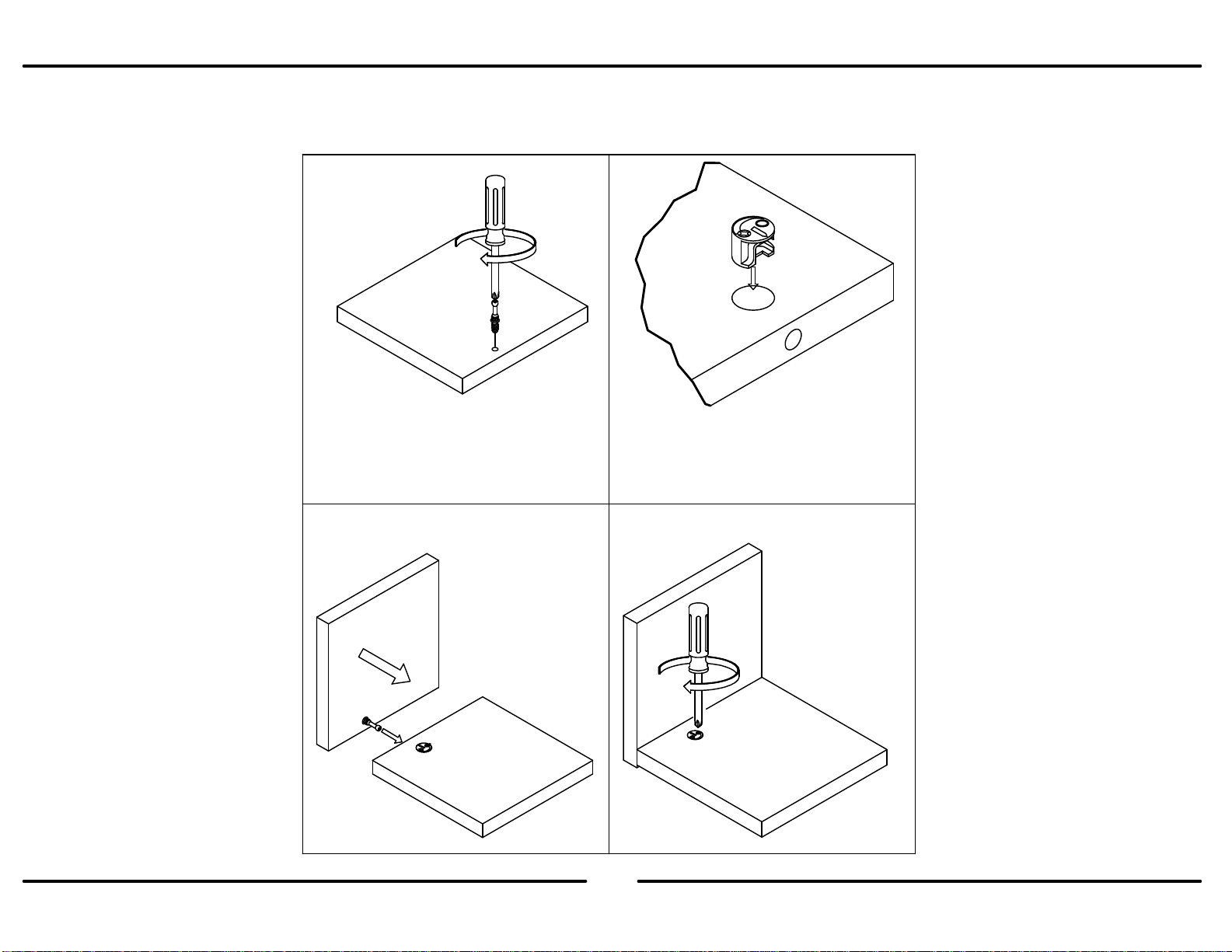

This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
1
B345189026PCOM1
5 /15
?? www.ameriwood.com ??

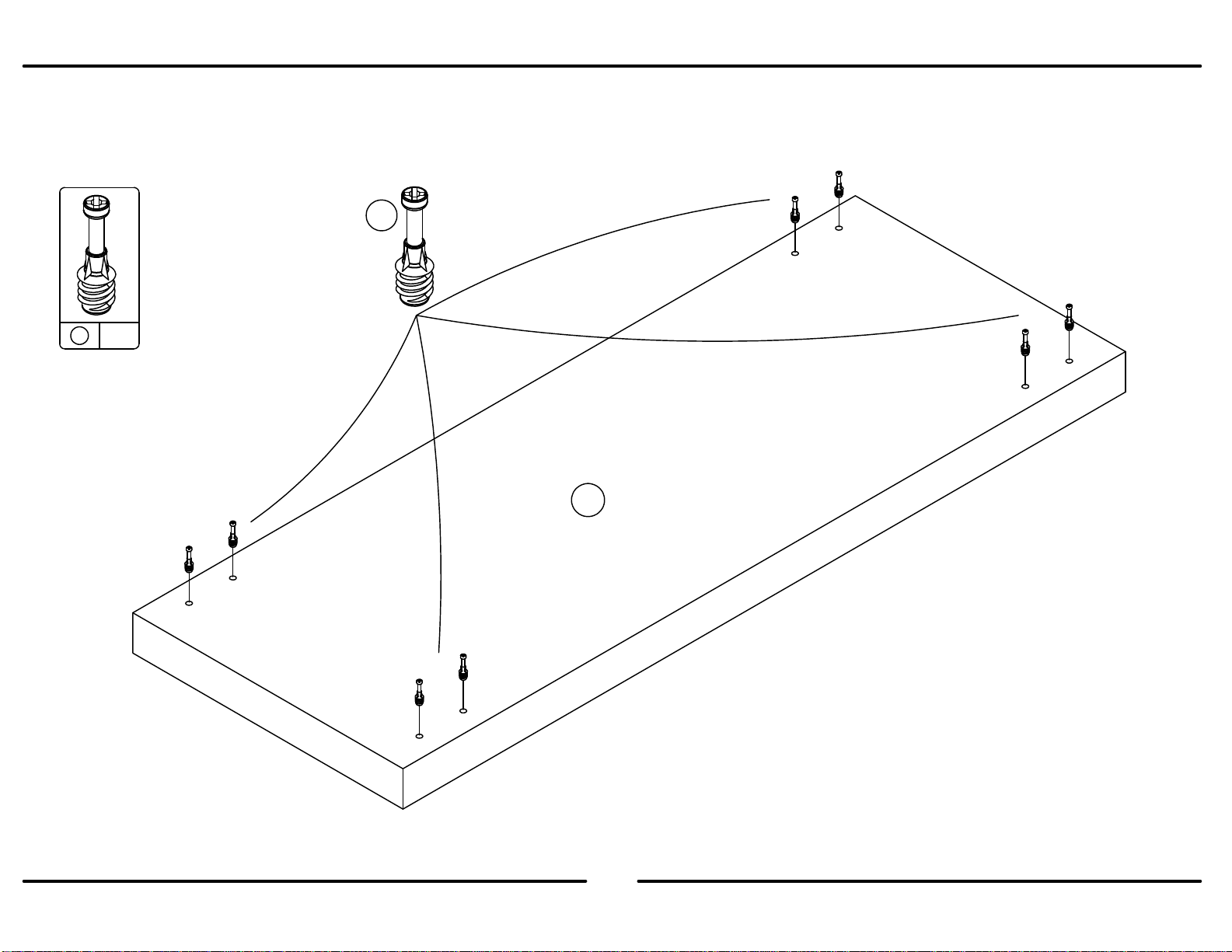

2

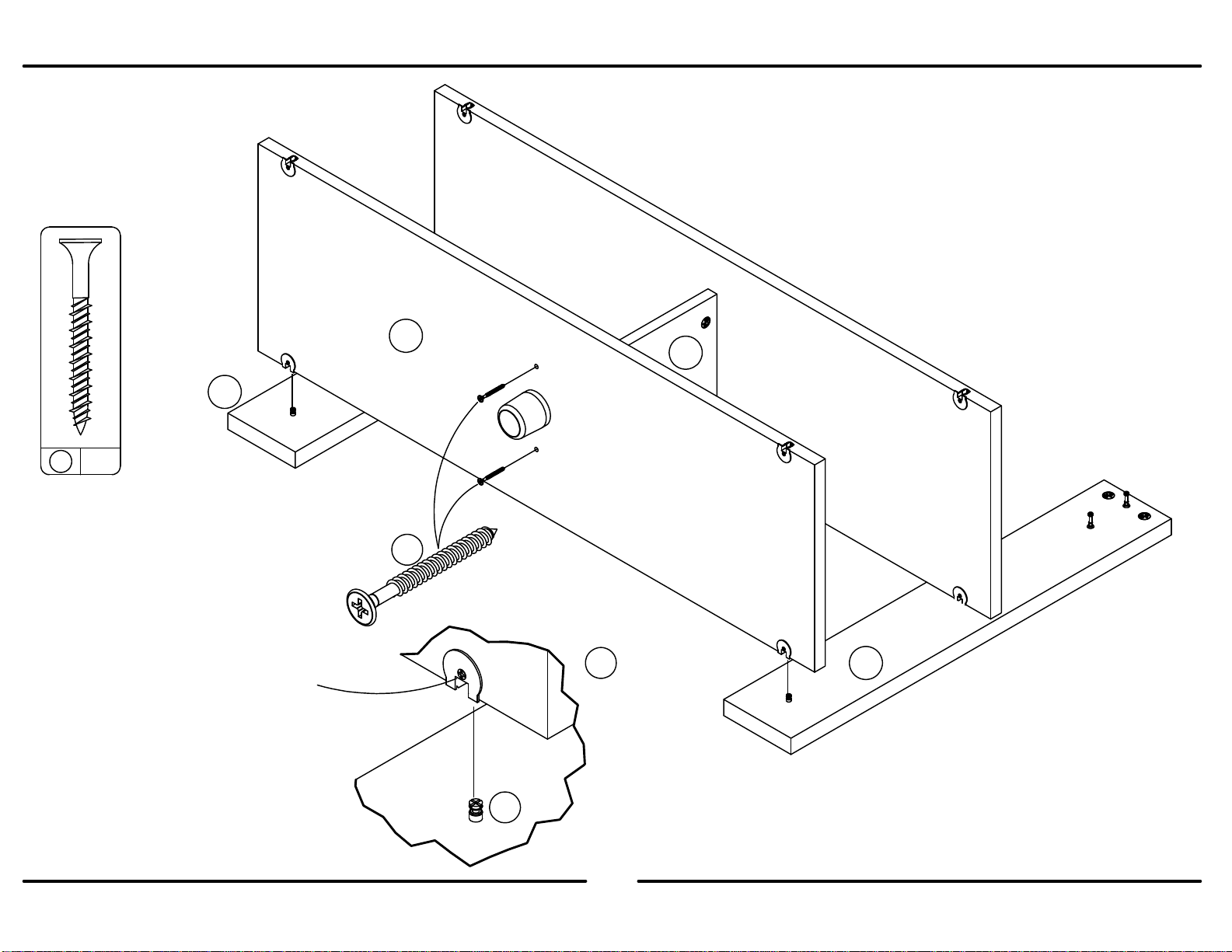

A
x
2
8
2
B345189026PCOM1
6 /15
?? www.ameriwood.com ??
x
38
x
71
2
3
3
3
7
B
C
x
2
2
3
B345189026PCOM1
7 /15
?? www.ameriwood.com ??
x
110
D

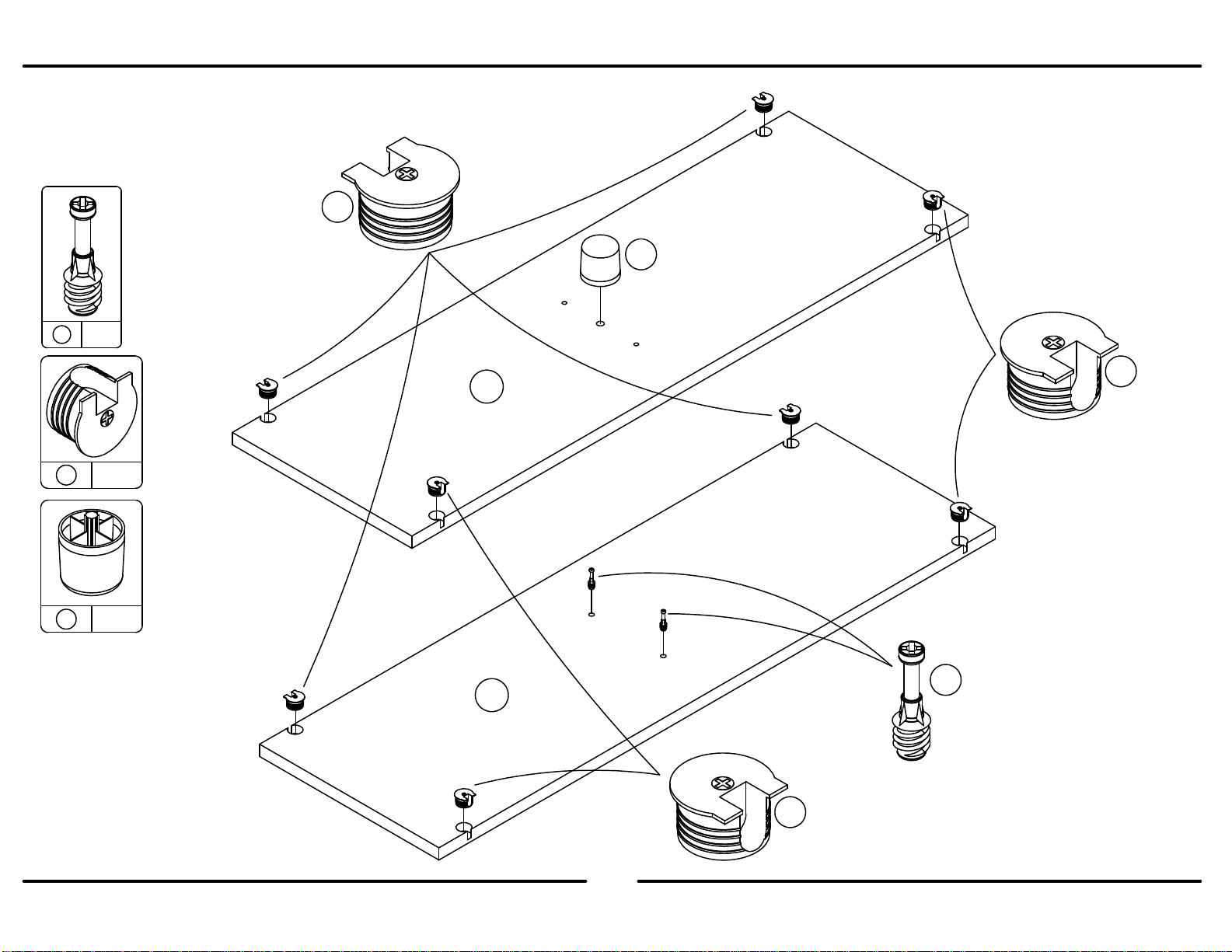

Ex2
1
1

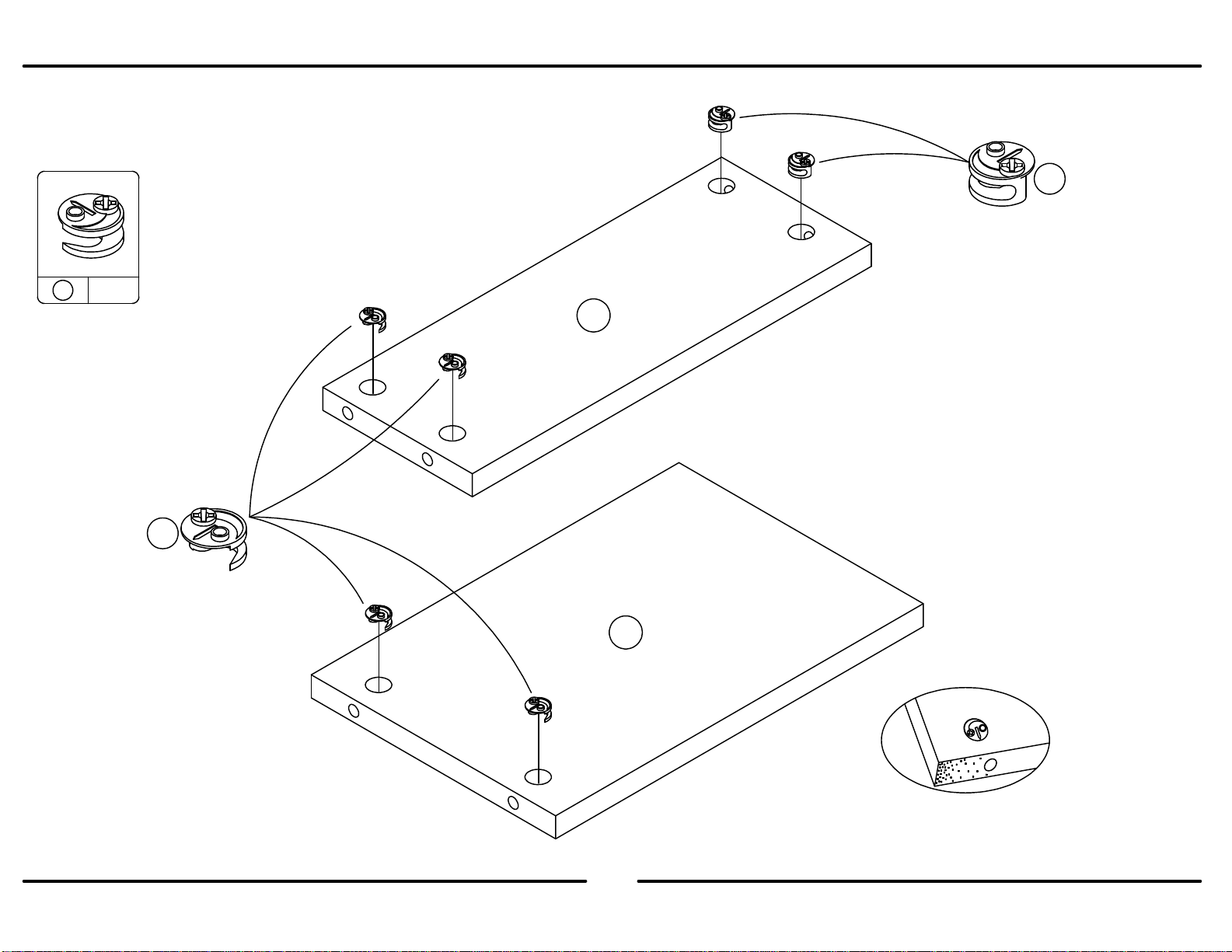

Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
Be sure cam locks are fully inserted into holes.
Asegúresede cerraduras estáplenamente insertados en agujeros.
Veuillez vous assurer que las serrures de came sont insérées
complètemente dans les trous.
4
B345189026PCOM1
8 /15
?? www.ameriwood.com ??

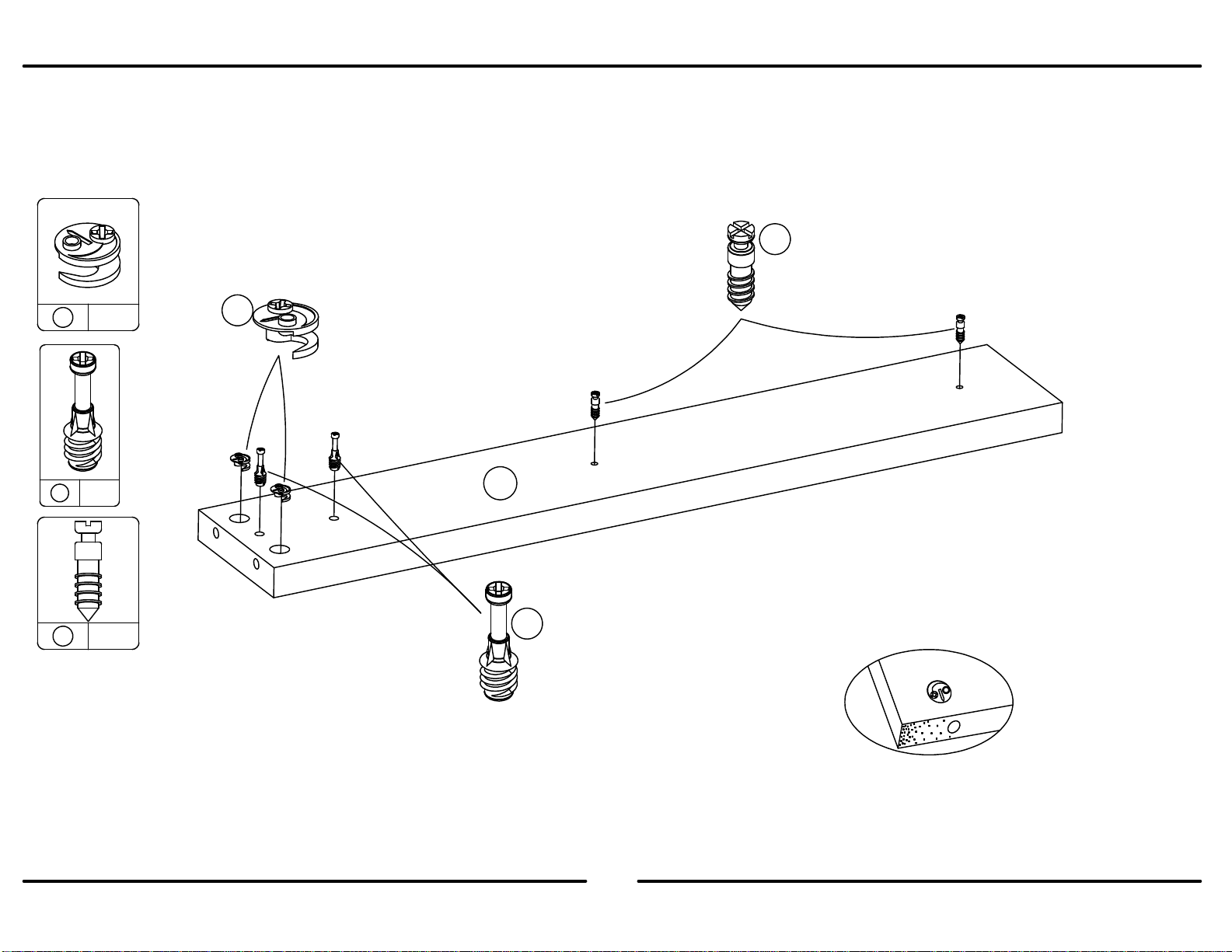

x
18
x
48
1
2
4
F
x4
Be sure cam locks are fully inserted into holes.
Asegúresede cerraduras estáplenamente insertados en agujeros.
Veuillez vous assurer que las serrures de came sont insérées complètemente dans les trous.
x
2
8
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
5
B345189026PCOM1
9 /15
?? www.ameriwood.com ??

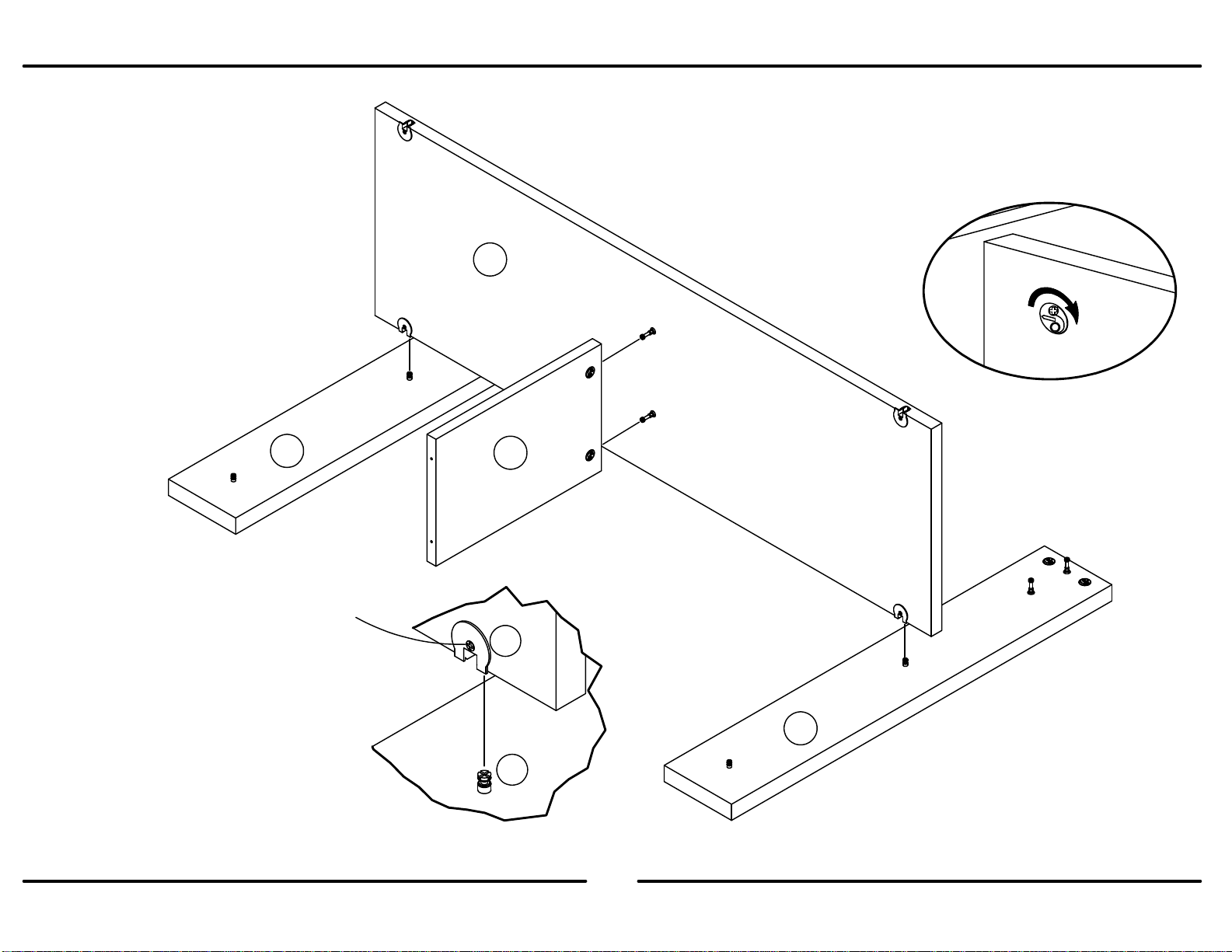

After you engage the connector (3)
with the connector bolt (4), turn the
lock screw clockwise to lock in place.
Después de que usted inserte el
conector (3) con el perno del conector
(4), dé vuelta al tornillo de la cerradura
a la derecha para asegurarse en el
lugar.
Après avoir engagé le connecteur (3)
avec le boulon connecteur (4), tournez
la vis de blocage dans le sens des
aiguilles d'une montre pour verrouiller
en place.
3
4
C
D
1st
2nd
F
F
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
Be sure cam locks are fully inserted into holes.
Asegúresede cerraduras estáplenamente insertados en agujeros.
Veuillez vous assurer que las serrures de came sont insérées complètemente
dans les trous.
6
B345189026PCOM1
10 /15
?? www.ameriwood.com ??
6
x
2
6
3
4
1st
2nd
BD
F
F
After you engage the connector
(3) with the connector bolt (4),
turn the lock screw clockwise to
lock in place.
Después de que usted inserte el
conector (3) con el perno del
conector (4), dé vuelta al tornillo
de la cerradura a la derecha para
asegurarse en el lugar.
Après avoir engagé le
connecteur (3) avec le boulon
connecteur (4), tournez la vis de
blocage dans le sens des
aiguilles d'une montre pour
verrouiller en place.
